Армирование стяжки пола сеткой

Почему стяжке нужно армирование и что такое фиброволокно?

Бетон – материал, обладающий высокой прочностью на сжатие, но при этом он довольно хрупок на изгиб и растяжение. Потому черновая стяжка без армирования, подверженная различным нагрузкам, будет постепенно отслаиваться и таким образом разрушаться. В таком состоянии бетон не может стать надежной опорой для чистового напольного покрытия, которое также может начать приходить в негодность.

Бетон с полипропиленовой фиброй

Кроме того, при застывании из-за внутренних напряжений и выхода воды из толщи стяжки в ней сначала образуются микроскопические, а потом и вполне заметные для глаза трещины. Чем их больше – тем меньше прочность и долговечность покрытия. От этой проблемы и от проблемы с прочностью на растяжение и изгиб бетон необходимо защищать с помощью армирования. Для укрепления стяжки используются те или иные специальные материалы: раньше это были металлические стержни, сейчас к ним прибавились сетки из проволоки и пластика. Но один из самых эффективных и при этом недорогих способов армировать бетон является добавление в смесь при заливке фибры – множества мелких волокон из стали, базальта или полимеров. Они, равномерно распределяясь в толще материала, связывают его и сообщают покрытию прочность на изгиб, стойкость к растрескиванию и множество других полезных свойств. Подробнее о них вы сможете узнать из следующего раздела.

Наглядная иллюстрация того, как фиброволокно распределяется в толще цементно-песчаной смеси стяжки

Материалы для армирования стяжки пола

Назначение арматурной сетки внутри стяжки

В приложении Б строительного норматива СП29.13330, являющегося основным документом, как для профессиональных, так и индивидуальных застройщиков, приведены термины для конструкций пола:

гидроизоляция – сплошной пленочный слой, отсекающий грунтовые/сточные воды;
пароизоляция – пленка или мембрана, расположенная под стяжкой или утеплителем, отсекающая водяные пары, которые могут проникнуть в конструкцию пола с нижнего этажа или подполья;
грунтовое основание – уплотненная почва, на которую укладывается подстилающий слой (имеется только в конструкции пола по грунту);
звукоизоляция – защищает от структурного и/или воздушного шума снизу;
теплоизоляция – снижает теплопотери в конструкции пола;
подстилающий слой – распределяет нагрузки на грунт в соответствующей конструкции пола;
покрытие – эксплуатируемая часть конструкции, изготавливаемая из декоративных материалов;
стяжка – маскирует коммуникации, обеспечивает уклон для водостока, выравнивает плитное перекрытие, обеспечивает регулировку финишного покрытия по вертикали, всегда расположено под ним;
прослойка – упругая постель для покрытия или жесткая связь облицовочного материала с основанием.

В пункте № 8 этого же нормативного документа озвучены требования к стяжкам:

толщина 2 см минимум по плитам перекрытия при использовании пескобетона (смесь песка и цемента) без разделительных слоев;
толщина 4 см минимум из аналогичного материала при наличии в конструкции, хотя бы одного разделительного слоя (утеплитель или акустический материал);
толщина 4,5 см + толщина труб при укрытии инженерных систем (контуры теплого водяного пола, канализация, ХВС/ГВС, отопление), размер берется от верхней поверхности коммуникаций.

Существует несколько технологий изготовления рассматриваемого слоя конструкции, поэтому:

армирование стяжки пола производится только при выполнении мокрой и полусухой технологии (когда не соблюдена терминология, фактически изготавливается жесткий подстилающий слой);
Сетка внутри мокрой стяжки.
сухая стяжка и наливной пол не армируются;
при создании уклона и укрытии инженерных систем допускаются исключительно стяжки монолитные из ЦПС с проектной прочностью 15 МПа и товарных бетонов, не ниже В12,5 класса;
если в качестве напольного покрытия планируется наливной пол, класс бетона увеличивается до В15, прочность сжатия сухой смеси ЦПС до 20 МПа;
аналогичные требования к материалам предусмотрены для пирога пола с шумовиброизоляцией и утеплителем;
допускается применение легких бетонов класса В5 и выше, поризованного ЦПС с прочностью сжатия от 5 МПа.

Основными требованиями к жесткому подстилающему слою являются:

толщина от 1 см;
защитный слой от 2 см;
арматура 5 – 18 мм по расчету класса А400, А500 либо В500;
процент армирования минимум 0,1;
расположение стержней в сетках поперечное и продольное, в нижней части конструкции (зона растяжения);
при использовании фибры процент армирования снижается до 0,0025%.

Схема утепленной стяжки пола по плитам перекрытия.

При этом проектировщики либо ориентируются на Руководства по конструированию еще советских времен, либо объясняют целесообразность перерасхода бюджета строительства отсутствием усадок конструкционного материала и раскрытия трещин.

Разновидности материала

Она производится в двух видах:

протяженная арматура (из катанки, металлическая сварная, из полипропилена или стекловолокна);
дисперсионное армирование, где основой выступает мелкодисперсная фракция (фибра на основе базальта, полипропилена, стали, стекловолокна).

В частном строительстве принято использовать металлические и стекловолоконные сетки с прямоугольными или квадратными ячейками, размер которых может варьироваться от 50 до 250 мм, с сечением проволоки 3-6 мм. Некоторые условия вынуждают использовать тяжелые металлические сетки, выполненные из арматуры 6-12 мм.

Размер ячейки выбирается таким образом, чтобы щебень, который находится в растворе, мог свободно проходить через неё

Стекловолокно

Характеристики материала:

высокая прочность на разрыв/растяжение;
стойкость к перепадам температур;
простота укладки;
возможность использования для внутренних и наружных работ.

Стекловолоконные сетки находят свое применение при производстве штукатурных работ, особенно на фасадах.

Металлическая сетка

Этот тип подразделяется на армирующие сетки для штукатурки и стяжки. Изделия отличаются по толщине проволоки и размеру ячейки. Для штукатурки применяется проволока сечением до 1.50 мм и ячейкой до 30.0 мм; для стяжки – от 2.50 мм, с ячейкой 100х100 мм. Это обусловлено нагрузками, которые принимает поверхность, — чем они выше, тем серьезнее должно быть армирование. Если на бетонную подушку или стяжку будут действовать высокие нагрузки, целесообразно использовать сетку с ячейкой 50х50 мм.

По типу изготовления они могут быть секционными или рулонными. Традиционно все штукатурные изделия производятся рулонными, стяжечные – секционными (поставляются в виде штабелей). При обустройстве горизонтального покрытия гораздо удобнее манипулировать отдельными модулями, чем рулоном.

Для выбора изделий целесообразно ознакомиться с таблицей:

Ячейка, мм/диаметр прутка	Размер (для армирования стяжки СНиП и прочих бетонных работ)	Вес, кг/м²
1001003.0	2.0х1.50 2.0х3.0 2.0х6.0	1.00
1001004.0	Тот же	1.85
1001005.0	Тот же	2.90
1501504.0	Тот же	1.20
1501505.0	Тот же	1.85
2002004.0	Тот же	0.95
2002005.0	Тот же	1.40

Способы крепления металлической сетки (технология монтажа):

металлическая основа – приваривание посредством сварочного аппарата;
дерево – крепление степлером при помощи крупных скоб, более массивная сетка прибивается гвоздями или прикручивается саморезами;
кирпич, бетон – дюбеля с шайбами.

Общее правило таково: чем больше нагрузки, тем меньший размер ячейки армирующей сетки и больше диаметр проволоки

При обустройстве стяжки армирование не крепится, единственное условие, которое должен соблюсти мастер – точное расстояние от пола, для чего могут использоваться специальные подставки или бруски.

Стекловолоконная сетка

Композитные сетки изготавливаются их алюмоборосиликатного стекла методом ажурного переплетения. Размер квадратных ячеек изделия обычно составляет порядка 4-6 мм.

Важным моментом при выборе композитных сеток является марка изделий, так как некоторые из них не обрабатывают специальными добавками, улучшающими эксплуатационные характеристики. Например, ССП-95 и ССдор-300 пропитывают специализированными щелочестойкими дисперсиями, а такие марки, как ССМ-85 и ССДор-300 не покрываются этими составами. Дело в том, что такая пропитка просто необходима, если в бетонном растворе будет находиться материал способный вступать в щелочную реакцию. Стекловолокно относится к этой группе материалов, поэтому при контакте с агрессивной средой, оно просто будет «съедаться» и уже через 5-6 лет от армирующей сетки не останется и следа. Нейтральные к щелочи полимерные составы позволяют защитить армоэлемент, сохраняя все его качества на протяжении долгого времени.

Армированная стяжка с сеткой из стекловолокна обладает множеством плюсов:

небольшим весом, поэтому на перекрытия не создается излишняя нагрузка;
простотой транспортировки;
высокой прочностью на растяжение;
хорошей устойчивостью к перепадам температурных режимов;
стойкостью по отношению к водной среде;
низкой электро- и теплопроводностью.

Однако этот материал обладает и некоторыми недостатками, которые нужно обязательно учитывать:

композитный материал подвержен коррозии;
стекловолоконная сетка не выдержит слишком высоких температур (более 200 градусов), поэтому ее нельзя использовать в помещениях с низкой огнеустойчивостью.

Во всем остальном композитные изделия ни чем не уступают полимерным и стальным аналогам. Армирование также выполняется по технологии, описанной выше.

В каких случаях необходимо осуществлять армирование стяжки

Армирование значительно снижает вибрационные и динамические нагрузки, прикладываемые к стяжке. Также армирование способствует усилению деформационных швов, предотвращая их расширение в процессе эксплуатации пола.

Выделяют несколько типов стяжек, выбор которых зависит от целевого их назначения, а также места формирования:

Черновая, укладка которой осуществляется на грунт либо на опорную плиту;
Стяжка, формируемая на плитах перекрытия;
Стяжка, формируемая для выравнивания основы, которая затем будет заливаться наливным полом;
Стяжка, сопровождающаяся укладкой теплоизоляции.

Армирование обязательно осуществляется при формировании черновой стяжки, а также в случае формирования многослойной стяжки с теплоизоляцией.

Черновая стяжка чаще всего устанавливается на немонолитной и подвижной основе, которая может растягиваться или деформироваться при усадке здания. В данной ситуации армирование способствует тому, что стяжка не деформируется вместе с основанием.

В остальных случаях стяжку формируют в том случае, если расчеты предполагают использование слишком большого количества материалов. Это невыгодно с экономической точки зрения и нагрузки, например, на плиты перекрытия.

В основном из бетона изготавливают готовые изделия: плиты перекрытия, жби колонны, блоки под фундамент.

Технология укладки армирующего слоя

Армирование стяжки выполняется обязательно, если толщина заливки не более 60 мм. Слой бетона толщиной 7-8 см нуждается в усилении только в том случае, если предполагаются большие нагрузки на пол или черновое основание имеет повышенную подвижность. Перед укладкой сетку необходимо внимательно осмотреть: участки с масляными пятнами, разорванными ячейками или другими дефектами следует заменить.

Технология укладки армирующего слоя

Шаг 1. Основание качественно подготавливают: устраняют дефекты, обрабатывают грунтовкой, застилают поверхность гидроизоляционным материалом. По периметру помещения на высоту 10 см от пола стены оклеивают демпферной лентой, которая будет компенсировать возможные деформации от температурного расширения стяжки и усадки здания.

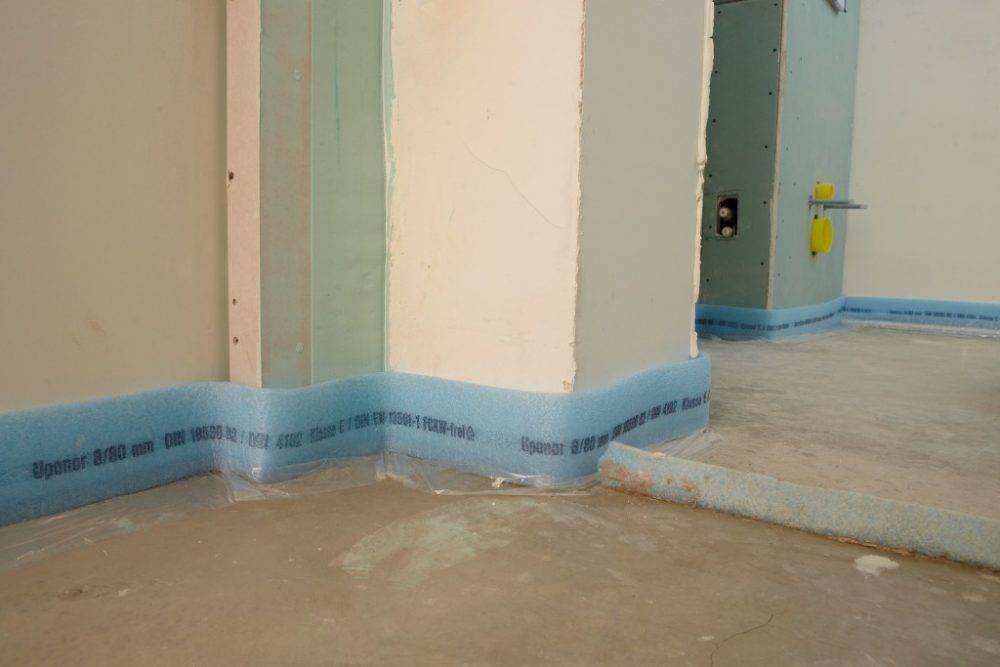

Использование демпферной ленты

Шаг 2. Сетку укладывают параллельными рядами с напуском 10 см.

Сетку укладывают параллельными рядами с напуском 10 см

Между сеткой и стеной оставляют зазор 2-3 см. Чтобы сетка полностью находилась в толще бетона, необходимо приподнять ее над поверхностью на 1-2 см. Для этого используются специальные подставки, обрезки пластиковых трубок, цементный раствор, кусочки кирпича. Подкладывать их необходимо в местах пересечения стержней, тогда прогибы сетки будут минимальными. Чем толще стяжка, тем меньшее расстояние должно быть между подставками. Тонкую рулонную сетку расстилают прямо на основание и фиксируют только края, чтобы материал не сдвигался при заливке.

Фиксаторы

Арматура в стяжке должна залегать в нижней трети не менее 20мм от утеплителя

Шаг 3. С помощью уровнемера проверяют горизонтальность армирующего слоя; при наличии отклонений регулируют высоту дополнительными подкладками.

Шаг 4. Готовят раствор и выливают сверху на армирующий слой. После выравнивания стяжки края сетки не должны выступать над поверхностью или просвечивать сквозь раствор.

Заливка армированной стяжки

Если используется композитная или полипропиленовая пленка в рулонах, сначала на основание выливают 30-40% раствора, разравнивают его правилом, затем укладывают сверху сетку и немного утапливают ее в раствор. После этого выливают оставшуюся смесь и выполняют выравнивание поверхности.

Таблица расхода различных видов сетки

Параметры	Расход материала	Прочность на растяжение, МПа	Вес, гр.
Базальтовая сетка	0,4 м2, толщина 1,3 мм, ячейка 25х25 мм	200	110
Стеклопластиковая арматура АСП	1 пруток диаметром 6 мм	285	200
Арматура из металла А III	1 пруток диаметром 8 мм	200	770
Металлическая сетка 3 ВР 1	0,4 м2, толщина 2х3 мм, ячейка 50х50 мм	250	880

Добавки к бетону

Если нагрузки на пол в помещении не очень большие и нецелесообразно тратить большие средства на сложные работы, можно ограничиться добавками к бетону. Фиброволокно используется в процессе замешивания раствора, положительно влияет на общие характеристики прочности, защищает от микротрещин в процессе высыхания. Даже если нарушаются условия правильной сушки и схватывания бетонного слоя, микротрещины не появятся или их будет мало, что существенно облегчит дальнейший процесс обустройства пола.

Ровный пол является обязательным требованием для качественной и долговечной укладки любого современного покрытия – паркет, ламинат, керамическая плитка, линолеум, наливной пол и т.д. Армирование бетона – лучшее решение для придания хрупкому материалу стойкости к разрушениям и требуемой прочности, повышения эксплуатационных характеристик.

Вводимые в конструкцию фибродобавки, металлические сетки и каркасы позволяют получить ровное и гладкое бетонное покрытие, без трещин и деформаций, идеальное для укладки финишного слоя.

Когда необходимо армирование

Армирование бетонных полов выполняется не всегда, но есть случаи, когда оно необходимо и полностью оправданно. В жилых помещениях стяжка представляет собой слой песчано-цементного раствора толщиной в 4-8 сантиметра, который выравнивает железобетонные плиты перекрытия. Именно плиты забирают на себя большую часть деформирующих нагрузок.

Но если на перекрытия настилают теплоизоляционный материал (пенопласт, минеральные листы, экструдированный пенополистирол), армирование поверхности обязательно. Также не избежать усиления в жилых помещениях под печами, каминами, в местах с большой нагрузкой.

Когда армирование бетонной стяжки обязательно:

Если проект предполагает плавающую стяжку – с сыпучей подложкой, под тепло- и гидроизоляцию.
При обустройстве пола по грунту, который может вспучиться (особенно если есть керамзитовый теплоизоляционный слой).
В системах теплого пола, где покрытие должно спокойно выдерживать перепады температур.
В промышленных зданиях – в зонах с повышенной нагрузкой, под оборудованием с большим весом и т.д.
Обязательно армируют любую стяжку толщиной больше 5 сантиметров.

Типы бетонной армированной стяжки по функциям:

Многослойная – включает прокладки для звуко-, гидро-, теплоизоляции
Черновая – армирование бетонного пола по грунту
Строительная – заливается на плиту перекрытия
Выравнивающая – заливается на черновой слой, становясь базой напольного покрытия либо теплого пола

Наиболее оправданно использовать арматуру при обустройстве многослойной и черновой стяжек, наливных полов и там, где нужно уменьшить расчетный слой раствора. Самостоятельно произвести расчет и все спроектировать достаточно сложно, поэтому обычно пользуются услугами проектных организаций, отдельных специалистов либо как минимум установленными нормами и параметрами.

Современное армирование полов под бетон выполняется с использованием таких материалов: стальные проволочные или армирующие сетки, сетки из стекловолокна, фиброволокно (из базальта, полипропилена, стекла, металла), сетки из полимеров.

Основные преимущества армирования и отличия от обычной стяжки

И хотя внешне стяжка обычная и укрепленная ничем не отличаются, все же это – два разных типа чернового пола. И разница между ними очень велика. Главное отличие – это наличие дополнительного слоя в виде армирующей стеки. Также существенное отличие наблюдается среди монтажных и эксплуатационных характеристик. Например, уложить бетон ровным слоем на кривом полу гораздо проще, используя армирующую сетку – она позволит легко выровнять основание. В случае затопления помещения стяжка с армирующим слоем гораздо лучше перенесет эту ситуацию.

Самостоятельное армирование стяжки пола

Достоинства укрепленной стяжки:

увеличение эксплуатационных показателей пола;
повышение прочности и сопротивляемости воздействию различных факторов;
снижение риска возникновения трещин;
уменьшение толщины слоя стяжки;
экономия строительных растворов;
возможность легко справиться с большими неровностями пола.

Армирование стяжки пола сеткой

Основные преимущества армирования и отличия от обычной стяжки

Поверхность будущей стяжки с сеткой визуально ничем не будет отличаться от обычного цементного состава, но технические характеристики изменяются существенно. Дополнительно армирующая сетка помогает в стяжке кривого пола, способствуя упрощению выравнивания поверхности. При затоплении усиленный бетон лучше переносит влагу, не подвергаясь разрушениям и деформациям.

Ключевые достоинства:

повышается долговечность поверхности;
снижается необходимость в ремонтных и восстановительных работах;
увеличивается прочность основания;
улучшается сопротивляемость деструктивным воздействиям;

Армирование сеткой плавающую стяжку

уменьшается риск проявления трещин;
утончается необходимый слой стяжки;
экономятся средства на строительных растворах;
облегчается обустройство неровного пола.

Виды и свойства армирующих сеток

Существует несколько вариантов, чем армировать стяжку пола. Сетка производится из различных материалов, чаще всего по данному принципу классифицируется на:

металлическую. Пруты свариваются между собой;
композитную (преимущественно стекловолокно). Используются композитные материалы, которые соединяются пластиковыми зажимами, жгутами или проволокой;
пластиковую. Является достойной альтернативой классическому металлическому варианту.

Виды арматуры по назначению:

рабочая. Для определения сечения выполняют расчёт. Перенимает часть усилий от основной нагрузки;
распределительная. Подбирают диаметр на основании минимального процента армирования, удерживает усадку и расширение, практически не расширяется от температуры;
монтажная. Способствует объединению предыдущих сеток;
анкерная. Подразумевает использование закладных деталей.

Анкерная сетка для стяжки пола

Металлическая сетка

Металлическая сетка для стяжки пола изготавливается из толстой проволоки или прутов с толщиной от 2,5 мм. Преимущественно продаётся листами, так как сворачивать материал в рулон неэффективно. Характеристики отличаются в зависимости от размера ячейки, оптимальным значением является 100 на 100 мм, 150 на 150 мм и 200 на 200 мм. Размер подбирают на основании фракции наполняющего вещества и величины слоя. По мере увеличения нагрузки на бетон повышают толщину сетки.

Сетки металлические уязвимы к влаге, поэтому они применяются с дополнительным покрытием. Сверху могут наноситься полимеры, пластик, оцинковка и подобный защитный материал. Какую сетку использовать для стяжки следует определять на основании потребностей и бюджета.

Покупая армированную сетку под стяжку, на сварочных соединениях обязательно осматривайте качество швов. Для экономии некоторые производители сваривают сетку через 1-3 ячейки. Технические параметры от подобного решения сильно снижаются, появляется риск растрескивания фундамента

В процессе проверки обращайте внимание на коррозию и чёрные пятна

Металлическая сетка для армирования бетона быстро разрушается, для продления срока службы на неё наносят защитный материал. При наличии дополнительного покрытия места соединения обязательно должны иметь целостный слой защиты, даже мельчайшая царапина приведёт к разрушению.

Металлическая сетка для стяжки пола

Сетки пластиковые

Пластиковые сетки обладают в несколько раз большими эксплуатационными свойствами. Металлические сетки с оцинковкой все равно подвергаются коррозии и разрушаются, создавая пустоты в конструкции и приводя к уязвимости слоя. Пластик не подвергается разрушению от химических веществ, воды и т. д. Он сохраняется в первоначальном состоянии длительное время.

Преимущество стяжки пола пластиковой сеткой:

низкий вес;
минимальная проводимость электричества;
защита от коррозии;
не вступает в реакцию с химическими и щелочными жидкостями;
долговечность;
лёгкость укладки, даже в помещениях с нестандартной формой;
не создаёт препятствий для передачи сигнала;
пластичность;
доступная цена.

Пластиковая сетка для стяжки пола

Сетка из стекловолокна

Алюмоборосиликатное стекло лежит в основе сетки, которое соединено посредством ажурного сплетения. В ней устроены небольшие ячейки (4-6 мм) для качественного соединения раствора. Используемая сетка пропитывается растворами для повышения устойчивости к щелочи. Использование армирующей сетки без подобной обработки приведёт к разрушению стекловолокна через 5-7 лет.

К достоинствам материала причисляются:

лёгкий вес, не приводит к отягощению стяжки;
транспортируется в легковом автомобиле;
устраняет усадку, повышая прочность покрытия и защищает от разрушения;
придаёт устойчивость к сильным перепадам температуры и влажности.

Единственный недостаток – уязвимость к высокой температуре, деформируется при температуре свыше 200°С.

Если предполагается применять арматуру для армирования цементной стяжки, рекомендуется предпочесть вариант ССП-95 или усиленную сетку ССДор. Рациональное использование стекловолокна для стяжек в жилых помещениях с малой и средней нагрузкой.

Готовые сетки

Сетки, созданные в производственных условиях, представлены в большом ассортименте. Самые популярные – стальные, стекловолоконные, композитные и т.д. Основным преимуществом покупки уже готового изделия является возможность сразу просчитать его параметры и свойства, использовать в соответствии со строительными нормами, сэкономить время и силы на самостоятельном изготовлении сетки из прутьев. Итоговая стоимость получается не намного выше.

Самые популярные варианты:

Металл

Cетка производится из стальной проволоки диаметром 2.5-6 миллиметров, размеры ячеек могут быть разными (6-20 сантиметров). Материал тем прочнее, чем меньше размер ячейки. Поставляется в рулонах (диаметр до 3 миллиметров) и листах (больше 3 миллиметров).

Основные преимущества: высокая прочность на разрыв, хорошие связующие характеристики, стойкость к перепадам температур, длительный срок службы, полная защита от трещин за счет растяжения, повышение несущей способности пола.

Пластик

Усиливает стяжку до 8 сантиметров, материал мягкий и эластичный, легкий и гибкий. Если здание усаживается неравномерно, такая сетка будет гнуться, но не порвет пол, как в случае с металлом. Используется в местах с небольшой нагрузкой, так как демонстрирует слабое сопротивление на разрыв. Поставляется в рулонах, режется обыкновенными ножницами, не боится коррозии и гниения.

Главные плюсы: химическая инертность, эластичность, пропускает радиочастоты, легкая транспортировка и монтаж, небольшой вес.
