Инфракрасные полы под плитку

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

Нагревательный резистивный кабель

Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м2 вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м2 расчет будет выглядеть следующим образом:

140:9=15,6 Вт/м.

В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:

100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.

140 Вт/м2: 20 = 7 Вт/м – необходимая погонная мощность кабеля.

Саморегулирующийся кабель

Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.

Саморегулирующийся кабель для теплого пола

Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

Нагревательные маты

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.

Нагревательные маты позволяют намного ускорить процесс монтажа

Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.

Выбор термостата

Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).

Непрограммируемый и программируемый терморегулятор

Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.

Выбор теплоизоляции

Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.

Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Что нужно для теплого пола

Набор материалов зависит в первую очередь от типа установки: сухая это укладка или «мокрая» — в стяжку. Но что понадобится в любом случае — это:

• Теплоизоляция. Причем материалы раскладывают как на полу (рекомендованный материал — пенополистирол), так и по периметру вдоль стен. Вдоль стен раскатывают демпферную ленту. Этот материал обязателен. Он компенсирует температурное расширение стяжки, а также снидает потери тепла через стены. Раскатывается по периметру стен, продается в рулонах.

  Демпферная лента компенсирует расширение стяжки теплого пола при нагревании

• В большинстве систем рекомендуется укладывать теплоотражающий слой. Он не является обязательным, но, как утверждают продавцы, снижает непроизводительные затраты: тепло, направленное вниз, отражается и направляется в помещение.

• Система крепежа. Она разная для разных элементов: для пленочных и рулонных электрических полов это может быть скотч или скобы, для кабелей и труб — специальные крепления разных видов.

  Что понадобится для теплого пола — зависит от системы и от выбранного способа монтажа

На этом общие материалы для любого теплого пола закончились. Далее пошли отличия в зависимости от типа укладки.

Сухой способ монтажа

Если укладка сухая — на нагревательный элемент укладывается гидрозащита или паробарьер. Что конкретно — выбирается под финишное покрытие. Что потом — тоже зависит от покрытия:

• твердое покрытие укладываться может сразу (доска) или на подложку (ламинат и паркет);
• под мягкое финишное покрытие (линолеум и ковролин) требуется жесткое основание (ГВЛ, ДВП и т.д.).

Укладка в стяжку

Для укладки в стяжку желательно на нагревательный элемент настелить армирующую сетку. Сетка может быть металлической или полимерной. Для электрических кабелей или матов достаточно тонкой сетки, которую используют для отделочных работ. Для труб водяного теплого пола требуется что-то более серьезное, например металлическая сетка из проволоки толщиной 2-3 мм. Тут и слой стяжки толще (минимум 5 см против 2 см для электрических нагревателей), и сами трубы могут «гулять».

«Пирог» водяного теплого пола и электрического иногда отличаются, иногда нет — зависит от нагревательного элемента

В одном отзыве владелец написал, что ногами чувствует, как прогибается пол. А все потому, что пытался сэкономить на клее и армирующей сетке. Сетку вообще не укладывал (под плитку незачем), а клея положил не 2 см, а чуть больше 1 см. Не самое, наверное, приятное ощущение — «волнующийся» пол. Кроме того, вполне реально повредить греющий элемент и «попасть» на замену пола целиком. В общем, , нужно подходить с позиции разумной достаточности и не экономить в ущерб эксплуатационным характеристикам.

В общих чертах, что может понадобиться рассмотрели, теперь подробнее поговорим о материалах, их толщине и вариантах укладки.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Эксплуатационные достоинства и недостатки

Использование простого метода работы и конструкции обеспечивают инфракрасному теплому полу широкую сферу применения, понятную технологи укладки и подключения к регуляторному блоку.

Общая схема устройства под ламинат, линолеум или паркетную доску

Среди технических особенностей и эксплуатационных преимуществ можно выделить следующие моменты:

• удобство монтажа – технология устройства предусматривает укладку сухим способом. Работы можно проводить в любое время, на любой стадии отделки и ремонта помещения. Наличие нескольких типов систем, позволяет выполнить укладку под большинство напольных покрытий;
• малый объем – малая толщины инфракрасной пленки не способствует заметному увеличению общей толщины пола. Максимальная толщина после монтажа не превышает 1-2 см и больше зависит от облицовочного покрытия, чем от монтажа инфракрасного пола;
• равномерность и скорость нагрева – относительная инертность и материалы, используемые для изготовления, позволяют достигнуть максимальной эффективности работы уже через несколько минут. Инфракрасные длинные волны обеспечивают наиболее равномерный прогрев с разностью температур не более 4-8 °C между полом и потолком;
• неприхотливость – конструкция нагревательных элементов в виде пленки, позволяет производить монтаж теплого пола в помещения с высокой нагрузкой и интенсивностью движения;
• экономия и безопасность – простота монтажа и укладки обеспечивает значительную экономию, особенно в сравнении с традиционным водным видом теплого пола. Излучаемые волны и электромагнитное поле, не оказывает вредного влияние на здоровье и жизнедеятельность человека.

При необходимости демонтажа, ИК-пленка сматывается в рулон, датчик и терморегулятор снимаются, что позволяет с легкостью провести повторную укладку на новом месте или в другом помещении, затратив средства только на строительные смеси и некоторые расходные материалы.

Среди недостатков можно выделить необходимость проверки органами пожарной безопасности при монтаже теплого пола на производствах, помещениях торгового или функционального назначения.

Ко второму минусу относят потребление и расход электроэнергии, который увеличивается при увеличении площади помещения. К примеру, средний расход ИК-пола на 1 м2 равен 40 Вт/ч. При площади в 50 м2 потребление энергии оставит 2 КВт/ч, что равно 6-7 руб. При увеличении площади до 150 затраты возрастут до 18-21 руб.

То есть, это можно и не относить к существенным минусам, однако, при обогреве больших площадей лучше использовать комплексный подход с применение водных полов, центрального отопления, утепления несущих элементов и хорошего остекления.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

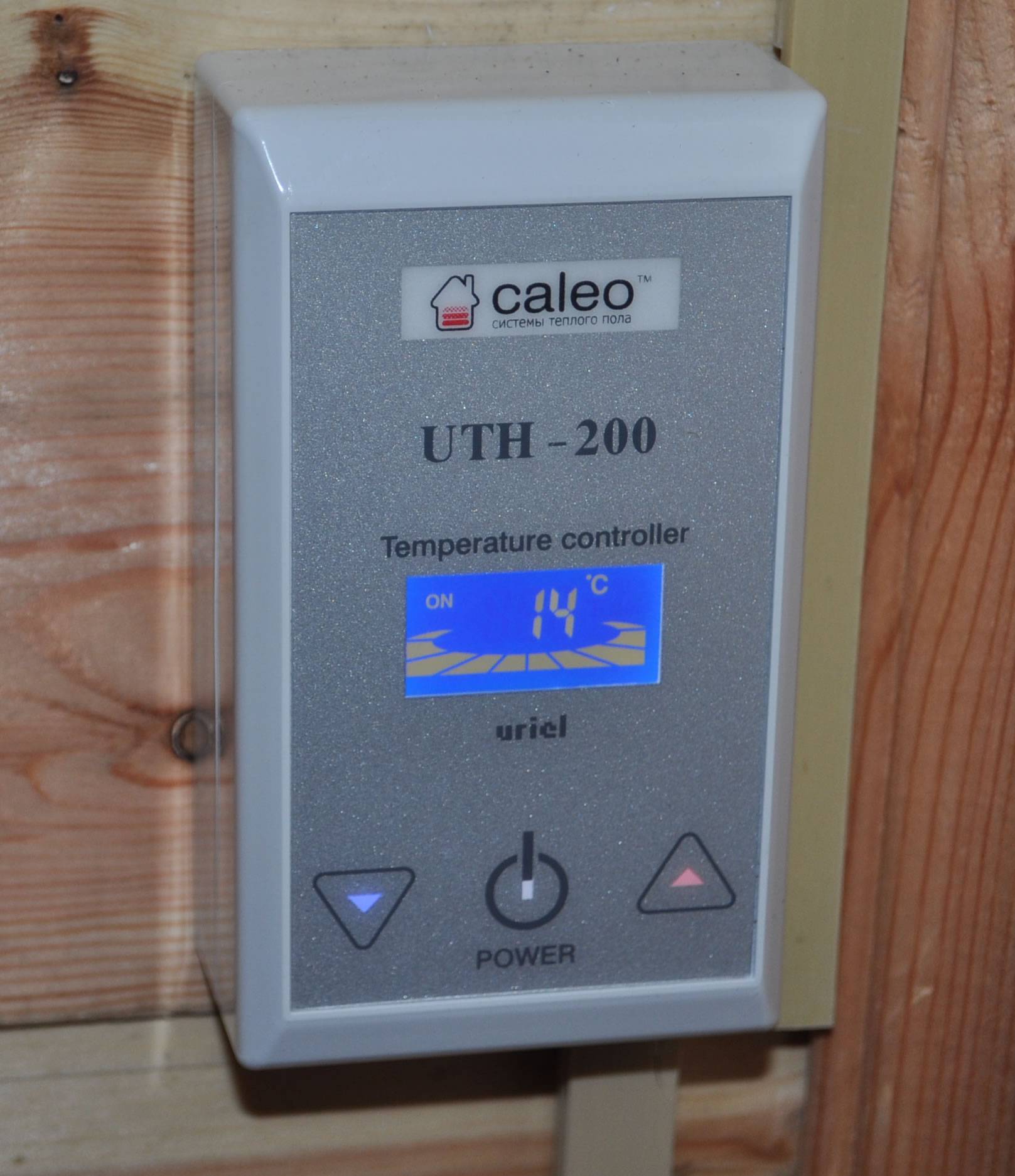

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Как смонтировать и подключить пленочный теплый пол своими руками

2017-12-22 Евгений Фоменко

Технология установки пленочного теплого пола, пожалуй, одна из самых несложных среди всех разновидностей теплых полов. И, не обладая специальными навыками, вполне можно сделать своими руками, не прибегая к помощи специалистов. Часто его используют как единственный источник обогрева, но если вы живете в широтах с суровыми зимами, его может быть недостаточно.

Инфракрасный пол можно использовать практически под любое напольное покрытие. Независимо от поверхности, под которую собираемся его укладывать, используемые материалы не сильно изменяются. Но существуют небольшие различия. Например, если мы стелим под линолеум или ковролин, то для того, чтобы не повредилась пленка, придется воспользоваться твердыми прокладочными материалами.

В то время, как под плитку придется сделать цементную стяжку на армирующее основание. Данные полы укладываются без предварительной подготовки поверхности, достаточно просто тщательно изолировать пол, для того, чтобы тепло поднималось кверху, а не уходило в пол. Давайте более детально рассмотрим, как правильно класть электрический теплый пол под различные материалы.

Итак, для паркетной доски или под ламинат пирог выглядит следующим образом:

• Первичный пол.
• Теплоотражающий материал.
• Слой термопленки.
• Полиэтиленовая пленка.
• Фанера или ДВП. Используются данные плиты для защиты от механических повреждений нагревательного элемента.
• Линолеум.

Ну, и, пожалуй, наиболее трудоемкий вариант, это уложить его под кафельную плитку. Но при всей сложности монтажа такой вариант является наиболее эффективным методом отопления. Поскольку плитка быстро нагревается и может дольше сохранять температуру.

Инфракрасный пленочный теплый пол

Для того, чтобы понять, чем именно качественный ленточный пол отличается от других представленных на рынке разновидностей.

Давайте более детально рассмотрим его основные отличительные характеристики:

Они абсолютно безопасны для человека, элементом, проводящим тепло в них является карбон. Благодаря данной системе вы сможете создать комфорт и сохранить тепло в вашем жилище, ваши близкие будут меньше болеть и вы навсегда забудете о замерзших ногах.

Этот вид обогрева для нашего организма является более полезным, инфракрасное излучение широко применимо во многих областях, например, в медицине. Сколько он стоит — это пожалуй один из наиболее дорогих вариантов обогрева, однако он полностью оправдывает свою стоимость.

Устройство теплых полов из пленки

Для того, чтобы понять как работает эта система, потребуется детально разобраться в ее строении. Она изготовлена из плотной тонкой пленки (полиэстера), разбитой на сегменты и заполненной углеродной пастой(карбоновой), наносится напылением. В более дорогом варианте она заполняет все пространство полностью и имеет пастообразную консистенцию.

Когда на нее воздействует электричество, она излучает инфракрасное излучение. Ток подводится через медно-серебряные провода, которые соединены с источником питания. Степень нагрева контролируется при помощи терморегулятора, подключаемого к полу. А он, в свою очередь, считывает показания с термодатчика, который располагается с внешней стороны пленки.

Для экономии электроресурсов выгоднее подключать автоматический термостат, он самостоятельно определяет наиболее выгодное время работы. В настоящее время это актуально, поскольку цены на электричество очень выросли.

В комплектацию входят следующие составляющие:

• Теплоизоляционный материал, который направляет тепло наружу, а не прогревает потолок у соседей.
• Прокладочный материал.
• Схема монтажа

Рассмотрим схему монтажа пленочного теплого пола, а именно, как нужно его постелить самостоятельно, не прибегаю за помощью к специалистам, разберемся какой стороной класть.

Для качественного подключения нужно выполнить следующее:

Весь монтаж при соблюдении инструкции займет порядка 3 часов, если пол стелится под линолеум или ламинат. Если вы до этого момента не имели дела с электрикой, лучше воспользоваться помощью квалифицированного специалиста. Поскольку, не все ошибки можно будет исправить, а материал достаточно дорогостоящий.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Смотрите это видео на YouTube

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Смотрите это видео на YouTube

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Что означает степень защиты IP – расшифровка, таблица, примеры использования

Что такое инфракрасный плёночный теплый пол?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Как выполнить монтаж СИП кабеля от столба к дому

На какой высоте должны быть розетки и выключатели от пола в квартире?

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Рулонные системы обогрева

К рулонному виду обогрева напольной поверхности относят два вида материала:

1. Нагревательный мат: конвекционного и инфракрасного характера.
2. Инфракрасная пленка.

Нагревательные маты

1. Конвекционные. Маты, принцип нагревания которых основан на конвекции нагретого воздуха, являются разновидностью кабельного утепления поверхности. Особенностью таких матов является то, что кабельная система закреплена к стекловолоконной сетке. Такие тонкие маты легко крепятся к поверхности минимальным слоем стяжки, которая ложится на сетку и после высыхания плотно примыкает к поверхности основания. Допускается крепление армирующей сетки слоем плиточного клея, с помощью которого приклеивают плитку.
2. Инфракрасные. Обогрев напольной облицовки при помощи матов, в основе которых лежат карбоновые стержни. Они представляют также рулонный вид обогревающего материала. В отличие от конвекционных согревающих матов, они лишены подложки.

Конструкция ИК мат представляет собой параллельно расположенные упругие углеродные с добавлением серебра и графита стержни, жестко закрепленные с обеих сторон токопроводящими кабелями. Ширина – 830 мм, работают они от напряжения 220 Вт. При подключении к сети после нагрева, стержни начинают излучать в инфракрасном диапазоне волны, преобразующие энергию в тепло.

На такие маты не боясь можно ставить любую мебель, т. к. стержни обладают свойством саморегуляции, и тепло, перекрытое зоной расположения мебели, будет распределено по другим каналам.

Такие маты монтируются с обязательным проведением сверху них стяжки.

Их монтаж и стоимость самих матов обходится недешево, и это является их недостатком.

Инфракрасная пленка

Пленочный материал, обеспечивающий нагрев пола ИК излучением, представляет тонкую двойную пленку, между слоями которой расположены графитовые полоски, являющиеся проводниками.

Они соединены между собой контактами из медных сплавов с включением серебра. Вся параллельно соединенная система подключена к центральной шине, которая снабжает ее напряжением 220 Вт. При подключении к сети, полосы из графита, после равномерного прогрева, начинают излучать волны ИК спектра.

В продаже есть пленочные ИК листы, имеющие другой тип устройства. В них, нагревательным элементом служит карбоновый волоконный материал, изготовленный из пасты на основе углерода со специальными добавками. Применяются также устройства с напылением графита. Основой в этом варианте служит лавсановая прочная пленка, отличающаяся эластичностью и обладающая хорошими диэлектрическими свойствами.

Особенностью ИК излучения является нагрев непосредственно предметов, а не передача тепла через нагретый воздух, что является принципиальным отличием от конвекционного способа нагрева. Температура воздуха в помещении остается комфортной, тепло от источника инфракрасного излучения расходуется лишь на прогрев пола, что позволяет существенно экономить расход электроэнергии.
