Как подключить теплый пол к терморегулятору схема

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Особенности подключения разных типов напольного отопления

В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе – датчика, осуществляется следующим способом:

при подключении системы отопления, которая сформирована при помощи одножильного кабеля, нужно произвести установку основного токоведущего провода белого цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером пять подключается провод зеленого цвета – заземление;
подсоединение двужильного кабеля осуществляется к тем же контактам, но по другой схеме. С его конца выходят три провода, где коричневый – фаза, синий – ноль, зеленый – заземление. Они в последовательном порядке подключаются к каждому гнезду.
Схема подключения датчика термостата к теплому полу

Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства

В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой – провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Особенности устройства плёночного инфракрасного теплого пола

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

не высушивают воздух;
тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
полная безопасность для человека, а также животных;
возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков.

Плюсы и минусы водяного теплого пола

Достоинства теплых полов в целом:

равномерный прогрев всего помещения;
естественная циркуляция нагретого воздуха снизу вверх, к потолку;
влажность воздуха находится в пределах нормы, не происходит пересыхания, также за счет равномерного прогрева исключаются влажные углы, не развивается плесневые грибки;
экономичность прогрева помещения, при обычном способе отопления температура пола ниже, это приводит к тому, что соприкасаясь ступнями с холодной поверхностью, человек теряет много тепла, при прогретом поле такой потери не происходит и в целом комфортная температура помещения может быть на несколько градусов ниже;
освобождается дополнительное пространство за счет отсутствия радиаторных батарей, улучшается дизайн помещения.

По сравнению с электрическим теплым полом:

совместимость с любыми видами половых покрытий ;
независимость от перебоев в электроснабжении;
существенная экономия электроэнергии;
саморегулирование температуры в помещении за счет теплоотдачи, если температура повышается, теплоотдача от пола становится ниже, и наоборот;
полное отсутствие электромагнитных полей, о вреде которых до сих пор ведутся дискуссии.

сложность в монтаже;
при заливке бетоном придется выжидать около 28 дней до полного высыхания, в этот период нельзя пользоваться помещением;
сложность в расчетах, если это единственный источник обогрева;
при подключении в квартирах придется оформлять специальное разрешение на подключение к центральному отоплению, также вы не сможете подключать пол по желанию в то время, когда закончен отопительный сезон;
стоимость монтажа выше, чем у других отопительных систем, но здесь следует учитывать, что сделанный один раз, он прослужит долго и больше не придется нести никаких материальных затрат;
опасность затопления из-за нарушения целостности трубопровода.

Выбор мощности системы

Перед покупкой следует придирчиво осмотреть упаковку, ведь теплые водяные полы идут с кабелем определенной длины и мощности, что подразумевает возможность обогрева определенной квадратуры. При выборе следует руководствоваться таким правилом:

для полноценного обогрева комнаты используется мощность в 170 Вт;
если подобная система является дополнительной, то достаточной будет мощность в 110 Вт.

Таблица с мощностями

Использование водяных теплых полов может привести к ряду проблем. Для начала не каждое напольное покрытие сможет без ущерба переносить подобный температурный режим. Устанавливаемый линолеум или плитка будет превосходно себя чувствовать при такой температуре, чего нельзя сказать о паркете. Так же стоит просчитать возможную мощность, которую будет потреблять система теплого пола, ведь существуют некоторые ограничения касательно потребляемой мощности для отдельных категорий граждан. При этом стоит учитывать и остальные электрические приборы, которые находятся в доме или квартире.

Установка теплого пола

Для начала хотелось бы отметить, что самостоятельно установить котел для теплового пола и саму систему, под силу только тем людям, которые имеют определенный опыт в подобных работах. Такие системы могут быть установлены как для обогрева больших площадей, так и для маленьких. Горячая вода здесь будет исполнять роль теплоносителя. Дабы произвести верный монтаж водяных теплых полов, необходимо создание дополнительной стяжки, где впоследствии будут размещены полимерные трубы.

Укладка

Возможно использование и других материалов, однако все они стоят дорого, либо не относятся к категории долговечных. Прокладка таких систем так же говорит об экономичности их использования. Эта система позволяет установку разных типов напольного покрытия и возможность мебельной перестановки (отсутствие видимых труб и батарей). Высокая эффективность и долговечность подобных систем, позволило им стать прекрасной заменой системы центрального отопления.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.

Можно выделить 5 таких этапов:

Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Процесс монтажа трубопровода на бетонном основании

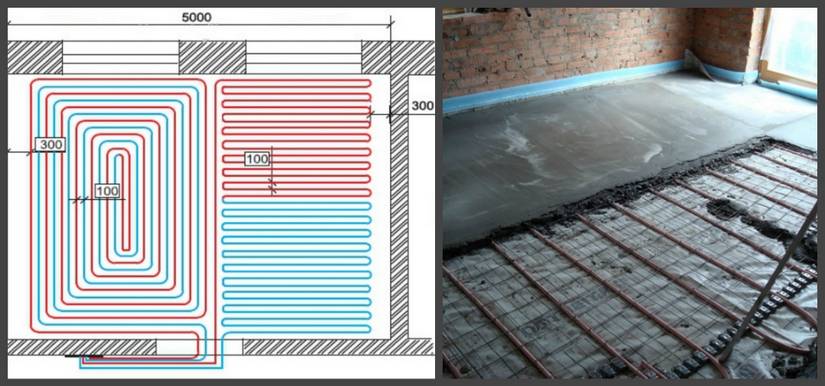

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

Укладка армирующей сетки и крепление труб. Здесь понадобится нарисованная ранее схема размещения контуров. Учтите, что размер ячеек сетки не должен превышать 15*15 см. Теперь можно монтировать сам теплый пол. Шаг между трубами может колебаться от 7 до 30 см. Крепить их к сетке следует пластиковыми хомутами. Учтите, что крепление не следует затягивать слишком туго, ведь трубам свойственно расширяться при нагревании. В местах наличия компенсационных швов на конструкцию следует надеть гофрированные элементы

Во время монтажа обратите внимание на шаг между трубами у наружных стен: он должен быть уменьшен, ведь в этой области теплопотери больше.
Подсоединение системы к коллектору. Для того чтобы теплый пол работал максимально эффективно, его нужно правильно подключить к подающему и возвратному коллектору.
Опрессовка конструкции. На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить

Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить. Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.
