Конструкция теплого пола водяного

Технология монтажа

Трубы раскладывают с выбранным шагом по чертежу. Подающий участок располагают ближе к стенам, а обратку выводят в центр комнаты.

Особенности устройства водяного теплого пола:

• при укладке пола по типу одиночного змеевика поверхность пола будет греться неравномерно;
• в спиральной укладке (улитка) чередуются потоки, при этом холодные отрезки труб соседствуют с горячими, а тепло равномерно проходит по поверхности пола.

После расстановки труб перед заливкой бетона проводят опрессовку системы под высоким давлением (1,5 от рабочего, но не меньше 0,3 МПа). Минимальный слой над трубой не должен быть меньше 3 см, максимально допускается до 7 см.

Длинные участки пола заливают с компенсационными швами шириной 5 мм. В этом месте на трубы надевают защитные оболочки длиной около 1 м. Пуск энергоносителя в систему разрешен после высыхания стяжки (рассчитывают, что за 4 дня высыхает 1 см раствора).

Система водяной теплый пол – общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление  циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому “двойная спираль” или “улитка”;

2,3-Меандровая система. По другому “зигзаг” или “змейка”.

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается “мокрой” стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Схема №1.

На базе терморегулирующего монтажного комплекта VT.ICBOX

Такая схема (см. рис. 4) используется при теплоносителе в подающем трубопроводе с температурой до 60°С. При более высоких температурах теплоносителя необходимо применять специальные технические решения (частичное использование «теплой стены»; применение мелкопористых стяжек, теплоизоляция труб). К преимуществам данной схемы относится ее простота и экономичность.

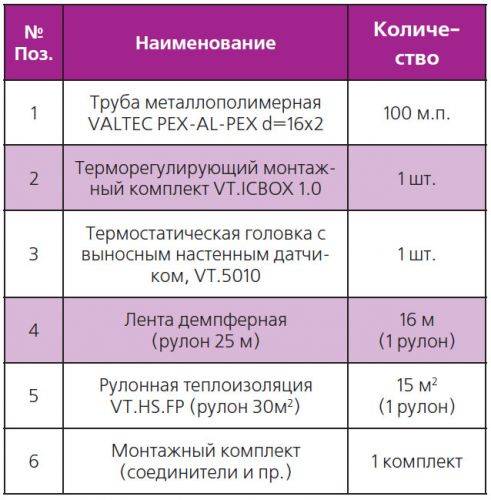

Таблица 2. Спецификация* материалов «теплого пола» для «Схемы №1» (площадь пола 15 м2)

* Материалы для цементно-песчаной стяжки с пластификатором спецификацией не учтены.

Ее рекомендуется использовать при укладке теплого пола в небольших помещениях, учитывая, что один монтажный узел VT.ICBOX может обслужить только одну петлю теплого пола протяженностью не более 100 м. Коллектор и насосно-смесительный узел для такой схемы не требуются. Регулирование температуры теплоносителя в контуре теплого пола осуществляется встроенным терморегулятором, входящим в состав узла VT.ICBOX.

При повышении температуры теплоносителя выше установленного значения терморегулятор уменьшает расход, тем самым снижая температуру пола. Для устройства «теплого пола» выпускаются монтажные комплекты VT.ICBOX 1.0 и VT.ICBOX 2.0. Автоматическое поддержание температуры в помещении в узле VT.ICBOX-1.0 осуществляется при помощи сервопривода или термостатической головки с выносным термочувствительным элементом, а в узле VT.ICBOX-2.0. – только при помощи термоголовки.

Недостаток систем с узлами VT.ICBOX при подключении их к высокотемпературной системе отопления – неравномерность распределения температуры теплоносителя по длине трубы, что приводит к существенным перепадам температуры пола над соседними трубами. Поэтому, при использовании теплого пола на базе комплектов VT.ICBOX, рекомендуется:в качестве финишного покрытия пола использовать материалы, стойкие к высоким температурам, например — керамическую плитку;использовать толщину стяжки над трубой не менее 50 мм, что исключит скачкообразную неравномерность температур на поверхности пола. Чем больше толщина стяжки, тем меньше перепад температур пола между соседними трубами;укладывать трубы «улиткой». В этом случае «горячие» трубы равномерно чередуются с «холодными», что позволит избежать наличия перегретых участков пола.

Последовательность выполнения работы

В многоквартирных домах или в частных домах с несколькими этажами основой выступают плиты перекрытия. Одноэтажные дома – пол по грунту. При устройстве основы по грунту бетонные работы должны выполняться в следующей очередности:

• Слой песка;
• Щебень мелкой фракции;
• Гидроизоляция;
• Армированная стяжка.

После того, как выполнена черновая основа вам можно приступить к подготовке необходимых материалов:

• Гидроизоляция;
• Пластиковые или металлопластиковые термотрубы;
• Демпферная лента;
• Крепеж для труб;
• Сетка для армирования.

Работа должна начинаться с проведения гидроизоляции основания. Для этой цели можно использовать любой подходящий материал, но чаще всего используется полиэтиленовая пленка с толщиной не менее 100 мкм. Ее необходимо расстелить по всей поверхности основания внахлест, при этом стыки необходимо проклеивать скотчем. Следующим этапом будет прокладка в нижней части стен демпферной ленты. Она должна быть обязательно, т.к. она в последующем будет компенсировать температурные расширения стяжки. Крепится она доступными средствами или же, если имеется, то с помощью самоклеящейся основы.

Укладка контуров обогрева

Для устройства контуров обогрева используются трубы из термостойкой пластмассы. Они должны укладываться петлей единым контуром. При этом он, по возможности, не должен обладать стыками. Если получилось так, что приходится соединять трубы в середине, то нужно использовать соединительные муфты, которые зажимаются обжимочным прессом, т.к. они обеспечивают наиболее надежное соединение. Муфты, которые собираются на резьбе или другими способами, в последующем могут допускать утечки. Но вернемся к контурам. Их число и длина должны быть прописаны в проекте. Все они должны иметь начало и конец в точках соединения коллектора. Распределительный коллектор может быть закреплен на стене или спрятан в специальном ящике. Все опять же определяется в проекте.

Далее уложенные трубы необходимо зафиксировать. Самым надежным способом является фиксация пластиковыми или металлическими хомутами. Для фиксации трубы закрепляются к арматурной сетке. Промежутки между точками крепления 35 см.

Для защиты труб от истирания в точке выхода из пола (на подъеме к коллектору) на них накладываются защитные уголки.

Излишки труб обрезаются специальными ножницами для металлопластиковых труб. Обрезку необходимо совершать под углом 90⁰. Это необходимо точно соблюдать для избежания неплотного соединения в фитинге, которым происходит соединение трубы с коллектором. Тут вам нужно учесть, что диаметры стыковочных узлов должны соответствовать друг другу.

Следующим этапом будет заполнение системы водой и проверка на герметичность – опрессовка. Ну а далее уже происходит процесс настройки работы распределительного коллектора.

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

• уровень мощности;
• вид теплоносителя;
• простота пользования котлом;
• простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

В частный дом можно выбрать типы котлов:

• на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
• на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
• на электричестве;
• автоматические.

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

• выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
• площадь отдельного помещения не должна превышать 10 м2;
• стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

• система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
• при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.

Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.

Схема №4.

На базе насосно-смесительного узла VT.DUAL с автоматическим регулированием температуры воздуха в помещениях

Принцип работы смесительного узла VT.DUAL (схема №4, рис. 7) следующий: циркуляционный насос (поз. 3) обеспечивает циркуляцию теплоносителя через петли теплого пола. При остывании теплоносителя ниже настроечной температуры открывается термостатический клапан в составе узла и обеспечивается подпитка вторичного контура теплоносителем из первичного контура с подмешиванием теплоносителя из подающего коллектора вторичного контура.

* Материалы для цементно-песчаной стяжки с пластификатором спецификацией не учтены

В случае превышения заданной температуры вторичного контура срабатывает предохранительный термостат, останавливая насос. При этом циркуляция теплоносителя во вторичном контуре прекращается, а в первичном перепуск происходит через байпас. Тем самым узел обеспечивает постоянство расхода в первичном контуре. В случае, когда петли теплого пола перекрываются, циркуляция теплоносителя вторичного контура происходит через байпас.

Достоинства и недостатки

На что обратить внимание при выборе

К достоинствам и недостаткам водяного теплого пола следует отнести:

• высокая эффективность. Даже при укладке на деревянное основание (без стяжки) будет обеспечен стабильный и комфортный температурный режим помещения;
• экономичность. Само оборудование и монтаж водяного контура обходятся в немалые суммы, но последующая эксплуатация требует совсем небольших затрат;
• безопасность. Даже при возникновении протечек нет риска получить удар током или ожог от горячего теплоносителя (в отличие от обычных радиаторов или конвекторов);
• тепловой режим можно плавно регулировать и настраивать температуру в помещении с точностью до 1 градуса;
• высокая тепловая инерция. При кратковременном отключении циркуляции теплоноситель не успевает остыть, и режим обогрева помещения практически не нарушается;
• если используется собственный котел, система обогрева дома становится полностью автономной и практически не зависит от поставщиков ресурсов.

• зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол превращается в бесполезный трубопровод;
• опасность появления протечек, способных испортить отделку или элементы интерьера нижних этажей;
• административные ограничения, запрещающие использование водяных теплых полов в многоквартирных домах;
• монтаж подобных систем представляет собой довольно сложную задачу, с которой справится не каждый пользователь.

Несмотря на существующие недостатки, водяные теплые полы пользуются популярностью у домовладельцев. Они экономичны, и это с лихвой компенсирует все минусы подобных конструкций. единственным условием является наличие дублирующей системы обогрева, которую можно задействовать при возникновении аварийной ситуации на водяном контуре.

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

1. Теплый пол под бетонной стяжкой, смотрите схему ниже.
2. Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
3. Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

Преимущества и недостатки

К преимущества таких полов можно отнести их относительную экономичность. Ведь в большинстве случаев, для работы этой системы будут использоваться полноценные нагревательные котлы, КПД которых намного выше систем электрического теплого пола. К тому же, если использовать теплый пол по всей площади дома или квартиры, он будет работать как основной или дополнительный элемент отопительной системы. Таким образом, водяной теплый пол делает напольное покрытие не только приятным и теплым на ощупь , но и в какой-то степени обогревает дом.

Недостатки тут тоже есть, но они скорее относятся не к эксплуатационным качествам, а к экономическим. Ведь средняя стоимость материалов для водяного пола составляет около 1500 рублей за 1 квадратный метр. Это без учета работ. Если заказывать монтаж пола «под ключ», то цена квадратного метра вырастет до 2000-3000 рублей за кв.м. Именно поэтому наша статья как нельзя кстати поможет вам сэкономить довольно серьезную сумму денег, ведь все работы можно сделать вполне качественно своими руками.

Калькулятор, который вычислит для вас примерную стоимость материалов, исходя из необходимой площади:

Ограничения при использовании водяного теплого пола

• В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
• Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
• Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

Заливка бетоном

Как сделать теплый пол в гараже – монтаж электрического и водяного полаДля этого понадобится:

• На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
• Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
• Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
• Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: “Как заливать теплый пол: тонкости монтажа”).

Принцип работы и устройство теплого пола с водоциркуляционным подогревом

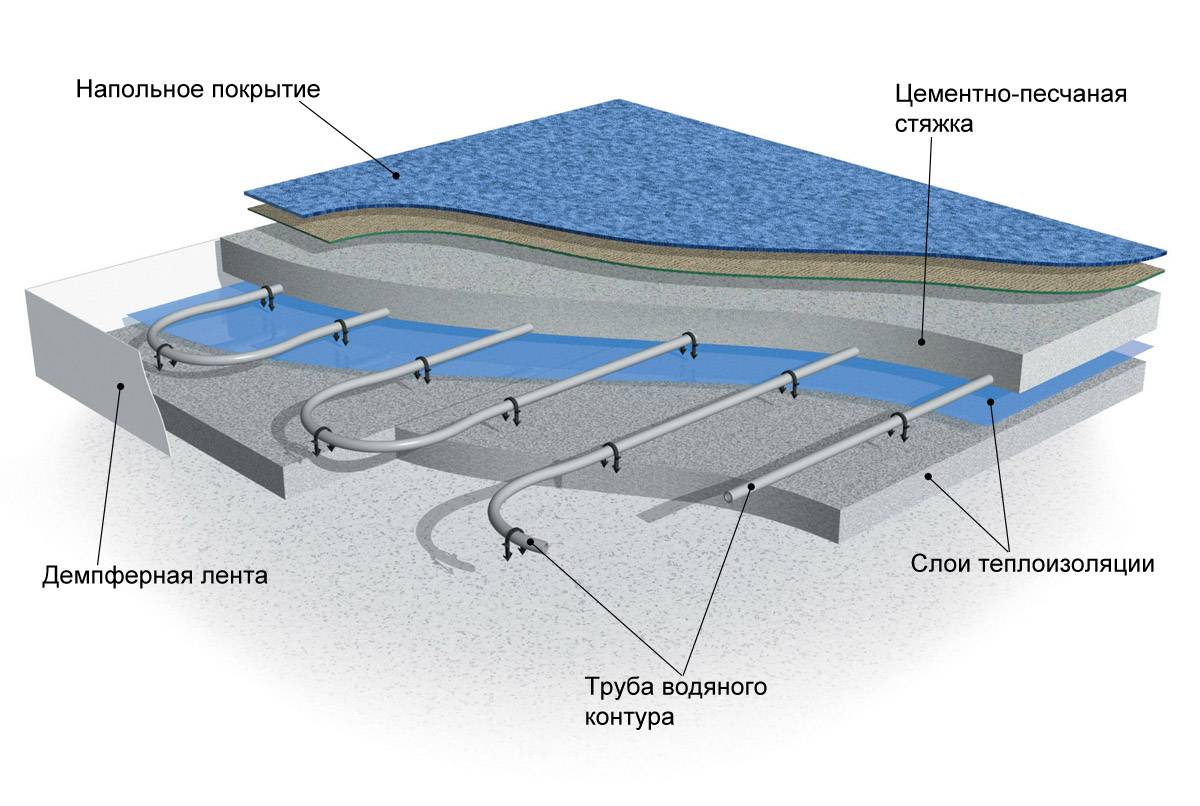

Конструкция водяного теплого пола со стяжкой

Водный пол представляет собой бетонную плиту, в которой находится нагревательный контур – обычная труба из металопластика или других материалов, по которой циркулирует теплоноситель – вода. Устройство водяного теплого пола спроектировано таким образом, что теплообменник забирает воду из базовой системы отопления (радиаторов, электро- или газовых котлов), после прохождения полного цикла вода возвращается обратно.

Водяной пол представлен в виде радиатора, осуществляющего обогрев в горизонтальном положении. Технология требует выполнения монтажа сверху плит перекрытия

Арматура и бетонная стяжка защищает трубопроводную систему от эксплуатационных нагрузок – особенно это важно обеспечить при установке системы в гараже. Залить бетонную стяжку при этом можно своими руками

Теплый водяной пол можно установить и без стяжки. Это делается в тех помещениях, где выполнять заливку бетоном затруднительно или невозможно, такой способ монтажа называется сухим. Как правило, сюда входят дома с деревянными перекрытиями и небольшой высотой помещения. Монтировать теплый пол без стяжки можно в загородном доме на даче.

Достоинства водного теплого пола без бетонной стяжки:

• Малый вес конструкции, благодаря чему его можно укладывать на любые перекрытия;
• Толщина пирога значительно меньше, чем при монтаже со стяжкой, поэтому такая конструкция съедает меньше полезного пространства помещения;
• Финишную отделку можно выполнять сразу после монтажа конструкции, нет необходимости ждать около месяца до полного застывания бетона;

• Конструкция может быть смонтирована как на деревянное, так и на бетонное перекрытие.

Обогрев помещений на даче, в гараже или квартире происходит в процессе движения теплоносителя по напорной трубе отопления, выполненной из металлопластика либо другого материала. Принцип работы заключается в том, что проходя через весь нагревательный контур, горячая вода передает энергию тепла через бетонную стяжку покрытию пола. Для нагрева теплоносителя рекомендуется использовать водонагреватель косвенного нагрева, который еще называют бойлером.

Технология допускает нагрев поверхности отделки в пределах 27-36°С. Эксплуатация остывшего теплоносителя производиться снова, после того, как он по обратному отводу попадает в котел и снова нагревается до нужной температуры. Водонагреватель зимой может обеспечить обогрев покрытия до оптимальной температуры, но иногда, в целях экономии, используется еще и солнечный водонагреватель, который упростит задачу и минимизирует расходы на обогрев.

Также с этой целью в систему встраивается специальный контроллер, который может связывать температуру плиты с номинальным объемом теплоносителя поступающего в нагреватели. Контроллер регулирует систему электро сервоприводов, благодаря чему запорная арматура может не только ограничивать объем воды, поступающей в водонагреватель, но и в случае критической ситуации полностью перекрывать ее. Контроллер можно не устанавливать в случаях, если водонагреватель имеет собственный аналогичный элемент.

Достоинства теплого пола и недостатки этой системы отопления

Как и все, используемые в быту отопительные системы, теплые полы обладают определенными преимуществами. Как сделать водяной контур правильно, что бы он максимально эффективно отдавал тепло напольному покрытию, достаточно знать о достоинствах этого способа обогрева. К ним смело можно отнести следующие факторы:

• монтаж вашей системы отопления обойдется с минимальными затратами;
• все элементы отопительной системы водный пол совместимы с нагревательными приборами, осуществляющие нагрев жидкого теплоносителя;
• конструкция водяного пола совместима с любым видом напольного покрытия (ковролин, линолеум, паркет, ламинат, кафельная плитка);
• уложить водяной контур можно, как в больших по площади помещениях, так и в маленьких;
• подсоединение возможно к автономному источнику нагрева, так и к централизованной системе ГВС;
• максимально полный прогрев внутреннего пространства, фактор, который особенно актуален для помещений с высокими потолками;
• независимость работоспособности системы от перебоев с электрическим энергоснабжением;
• система отопления может использоваться как вспомогательная, так и в качестве основного источника обогрева жилых помещений.

Для лучшего представления о возможностях использования подобного способа обогрева, достаточно взглянуть, как выглядит схема укладки контуров водяного теплого пола в различных вариантах.

Для отопления всей квартиры схема укладки водяного пола, расположение трубопроводов будет следующим, в различных вариациях:

Несмотря на очевидные преимущества, теплым полам свойственные и недостатки. Значительность их не так существенна для потребителей, однако в ряде случае минусы, присущие теплым полам следует учитывать. Речь идет о следующих моментах:

• теплые полы, рассчитанные на полноценный обогрев жилого помещения можно устанавливать только в отдельных частных постройках, оснащенных автономным нагревательным оборудованием;
• для квартиры в многоэтажном доме такой способ подогрева пола возможен только на небольших участках, без ощутимого вреда несущим конструкциям самого здания. Подключение водяного контура к централизованной системе горячего водоснабжения может привести к сбоям в работе централизованной системы ГВС;
• укладывать водяной контур под стяжку можно только в помещениях, специально рассчитанных для подобных реконструкций (вес стяжки составляет 200-300 кг на м2, высота стяжки не менее 5-7 см, что критично для помещений с низкими потолками);
• недостаточно гибкая возможность регулировки температуры нагрева при автономном отоплении и полное отсутствие такой возможности при подключении к централизованному отоплению;
• при несвоевременном обнаружении обрыва водяной трубы, высокая вероятность заливания этажей, расположенных ниже.

Перечисленные достоинства и недостатки теплых полов не полностью отражают картину эксплуатации подобной системы отопления. Уже в процессе работы и эксплуатации водяного пола выявляются различные тонкости и нюансы, связанные с неправильностью расчетов и ошибками, допущенными при монтаже.

Подключение труб к коллектору

Подключаем уложенные трубы к коллектору

Когда трубы теплого пола уложены по всему периметру, настало время подключить их к коллектору. В коллекторе подсоединяем начало трубы к выходу теплой воды, а конец трубы к возвратному отверстию для охлажденной воды. Трубы закрепляем при помощи специальных гаек коллектора.

Приблизительная длина каждого контура должна быть от 50-60 метров, в зависимости от мощности вашей отопительной системы. Если метраж трубы приближается к порогу, лучше начать другой контур. Узнать оптимальную длину контура можно изучив инструкцию к вашему отопительному котлу.

Конец трубы следует подсоединить к возвратному коллектору. Все эти действия вы можете видеть на видео внизу страницы.

Если труба проходит рядом с деформационным швом, на нее следует одевать гофрированную трубку.

Как только все работы по монтажу будут окончены, необходимо будет проверить работоспособность водяного пола до стяжки пола бетоном(опрессовку). Для этого нужно включить котел на полную его мощность. В трубы поступит вода под определенным давлением, которое превышает обычное в полтора раза. Во время этого тестового запуска тщательнейшим образом проверьте каждое соединение, каждый метр трубы, посмотрите не пережата ли труба под давлением хомутами.Опрессовка должна длиться не менее двух часов.

И в завершении следует лишь сделать ровную стяжку пола с применением специальных смесей, которые используются для теплых полов. При этом пол поднимется приблизительно на 7 см. Во время заливки пола, в трубах должна циркулировать вода(холодная) под рабочим давлением.

После высыхания стяжки, можно приступать к самостоятельной укладке плитки на пол. Читайте об этом подробнее на соответствующей странице.

Если пол укладывается под ламинат или деревянный пол, трубы прокладываются под лагами, без стяжки. В случае с ламинатом, на лаги настилаются листы фанеры или ОСБ плиты, и в них делаются небольшие отверстия для лучшей передачи тепла.

В некоторых случаях смонтрировать такую систему проще без стяжки, на лагах. Это допустимо, но эксперты все таки рекомендуют использовать стяжку как обязательный этап монтажа, т.к. в этом случае вся система прослужит дольше, и будет работать эффективнее.
