Обзор производителей и моделей
На современном рынке представлено большое количество теплоизолирующих матов для монтажа тёплых водяных полов от российских и зарубежных компаний. Но лидирующее место занимают следующие производители:
Немецкая компания Oventrop — выпускает высококачественную продукцию, с повышенными эксплуатационными данными. Ассортимент компании: профильные маты с бобышками, плиты для монтажа «сухим» способом, изделия с покрытием из полипропиленовой плёнки в складном виде и в рулоне.
Knauf (Германия) — популярная компания, выпускает высококачественные плиты.
Немецкая фирма Rehau — её теплоизоляционная продукция пользуется особой популярностью. Ассортимент компании — маты из пенополистирола с бобышками, оснащённые термо и звукоизолирующей прослойкой.
Энергофлекс (Россия) — специализируется на нескольких моделях теплоизоляции с нанесённой сеточной разметкой (шаг 50 мм) для монтажа контура:
- плиты с фольгированной поверхностью и маты с бобышками из вспененного полистирола;
- рулонное тонкое изделие с фольгированным слоем.
Российская компания Экопол — её изделия отличаются отличными теплоизоляционными характеристиками. Фирма специализируется на выпуске гладких плит и мат с бобышками для крепления труб тёплого водяного пола, оснащённых замковыми устройствами и гидроизоляционной плёнкой.
«Формат» (Россия) — изготавливает высокопрочные пенополистирольные плиты двух видов: ламинированные и не ламинированные. Продукция производится на немецком оборудовании с использованием самозатухающего сырья.
Специалисты при выборе мат для тёплого водяного пола рекомендуют обращать внимание на следующие модели:
Пенополистирольные плиты Кнауф Industries — размер 1200 на 600 мм. Изделие имеет большие бобышки, которые надёжно фиксируют трубы 16 или 20 мм. Листы оснащены замковым механизмом и разметкой для укладки контура.
Маты с выступами Rehau Varionova — полистирольные панели размером 1400 на 800. Цена подложки полностью отвечает её качеству. Водяной контур диаметром 14 — 17 мм может монтироваться с шагом 50 мм.
Пенощит WF 16-50 — имеет ячеисто-пористою структуру плотностью 25 кг на м3. Это обеспечивает отличную теплоизоляцию. Размер листов 1000 на 1000 на 50 мм. Конструкция оснащена выступами и проёмами, которые хорошо закрепляют трубу с диаметром 16 мм.
NP-35 от Oventrop — маты с бобышками, они рекомендованы при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.
Как видите, маты играют важную роль в конструкции гидравлических полов. Стоимость их не так велика, а вот польза огромная. Они повышают экономичность системы и срок её службы, а также улучшают комфорт в доме.
Пенополистирольные плиты с фиксацией
Вариант 1
Очень креативный способ установки труб. Так как с помощью объемных выступов на покрытии трубы можно уложить любым рисунком, как только захотите. Несмотря на небольшое расстояние между выступами, многие думают, что именно оно и зафиксирует трубу, но это далеко не так. Для фиксации также используются специальные клипсы, которые гарантируют надежность прочного крепления трубы.
Преимущества: Труба защищена специальными бобышками от механических повреждений. Такую систему можно свободно приобрести как на рынке, так и в специализированном магазине.
Недостатки: Достаточно высокая цена на все комплектующие. Для фиксации трубы необходимо применять дополнительные элементы.
Вариант 2
Данный способ установки очень похож на предыдущий, но есть существенные различия. На покрытии есть специальные выступы, которые прочно фиксирую трубу без всякого дополнительного оборудования. Зафиксировать трубу можно очень простым способом: аккуратно вдавливая трубу между этими выступами.
Преимущества: Такой способ крепления трубы считается очень удобным и надежным. Плита не повреждается при перемещении по полу. Отличное сочетание функциональности, качества и цены.
Недостатки: Стоимость гораздо выше раннее приведенных примеров. Такой экземпляр достаточно трудно найти на рынках и в специализированных магазинах.
Подготавливаем инструмент и материалы
Прежде чем начать выполнять утепление бетонного пола пенопластом, необходимо позаботиться, чтобы всё необходимое было у вас под рукой:
| Фото | Название и назначение |
| Ватерпас. Контроль горизонтали создаваемых слоёв. |
| Шпатель. Нанесение цементного раствора. |
| Строительный нож. Резка плит пенопласта на более мелкие фрагменты и удаление излишков застывшей монтажной пены. |
| ЦПС (цементно-песчаная смесь). Заделывание трещин и щелей на черновом бетонном основании. |
| Полиэтиленовая плёнка. Создание гидроизоляционного слоя. |
| Строительный скотч. Герметизация стыков полотен полиэтиленовой плёнки. |
| Металлическая сетка. Создание армирующего слоя. |
| Пенопласт. Создание теплоизоляционного слоя. |
| Монтажная пена. Фиксация пенополистирольных плит и заделывание щелей, которые могут между ними образоваться. |
Нюансы выбора оптимального шага
От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.
Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм.
Также возможен переменный или постоянный шаг:
- Если обогревательная нагрузка менее 50 Вт на 1 м2, шаг контура будет постоянный и равен 200 мм.
- При повышенной отопительной нагрузке в 80 Вт на 1 м2 и более расстояние составит 150 мм.
- В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.
На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.
Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.
Подробный алгоритм расчета труб для теплого пола описан в этой статье.
Последовательность монтажа
Обогревательная конструкция может монтироваться в стяжку из бетона или специальные пластины, распределяющие тепло без стяжки:
- на очищенное от различного мусора основание из сборного железобетона послойно укладывается весь нужный материал. Сначала выравнивается поверхность при помощи стяжки из песчано-цементной смеси. Устраняются при этом все неровности. Над этим слоем укладывается гидроизолятор, в качестве которого может служить рубероид, пленка полиэтиленовая (ее поднимают на стены на высоту до 15 см);
- новый слой из плит пеноплекса выкладывается вплотную друг к другу и к стенам. Здесь используется строительный скотч для предохранения от попадания влаги из бетонного слоя через стыки. Эта процедура проста – проклеиваются скотчем места соприкосновения плит пеноплекса. Для дальнейшей прокладки крепится монтажная сетка;
- укладка труб – следующий слой. Специальными хомутиками закрепляются трубопровод к монтажной сетке и проводится опрессовка (обжатие) системы. В трубах поддерживается рабочее давление. Заливают бетонную стяжку толщиной 3-5 см.
По такому же принципу укладывается и кабельный (электрический) теплый пол. К монтажной сетке в этом случае прикрепляется электрический кабель. После укладки осуществляется проверка работоспособности устройства. Далее заливается новый слой стяжки.
При монтаже теплого пола по грунтовой основе укладывается дополнительно теплоизоляционная песчаная подушка.
Рекомендуем: Как выполняют крепёж труб для тёплого пола?
После просушки стяжки начинается укладка финишного верхнего покрытия
Очень важно правильно выбрать покрывающий материал, который будет хорошо пропускать тепло, чтобы обогрев пола давал ожидаемый эффект
Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Watch this video on YouTube
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.
В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
Расчет длины и сечения трубы
График зависимости
Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами (к примеру, Audytor CO от Sankom).
При расчетах важно учитывать следующие факторы:
- контур монтируют с отступом в 20 см от стен
- в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
- максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
- в больших помещениях монтируют два или более контуров
- разница между длиной контуров не должна превышать 15 м
- шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)
Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя
При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола
График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.
Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.
Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

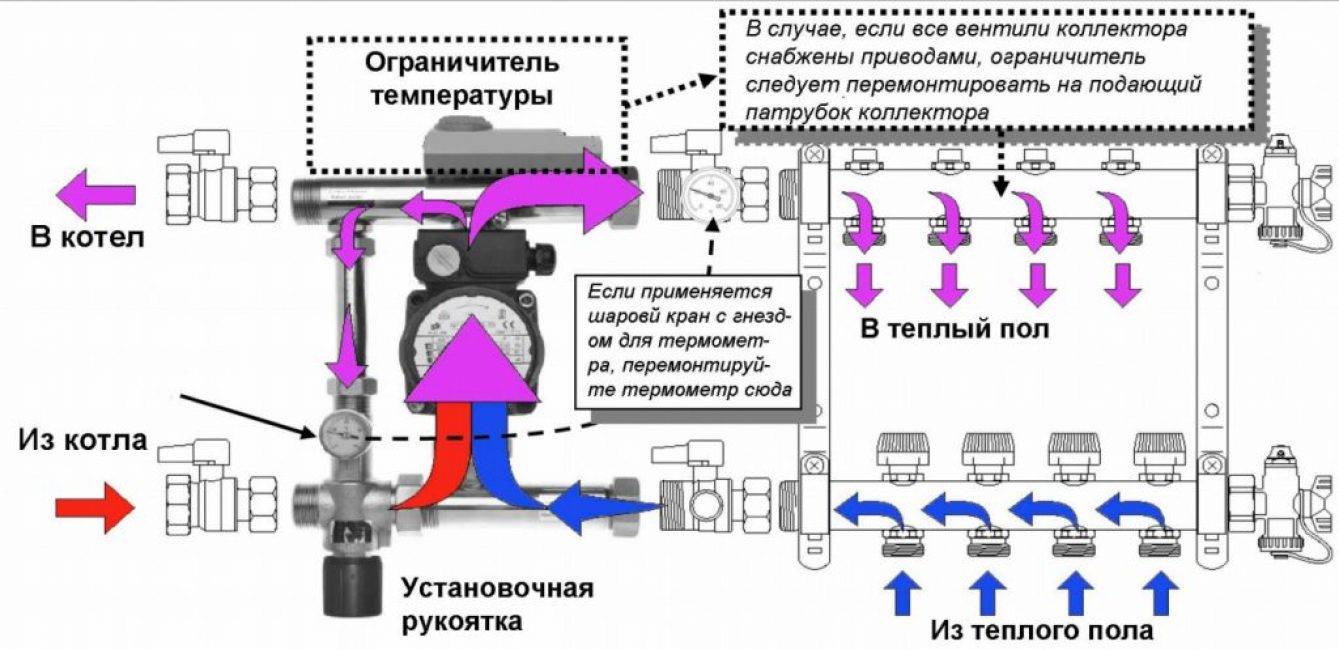

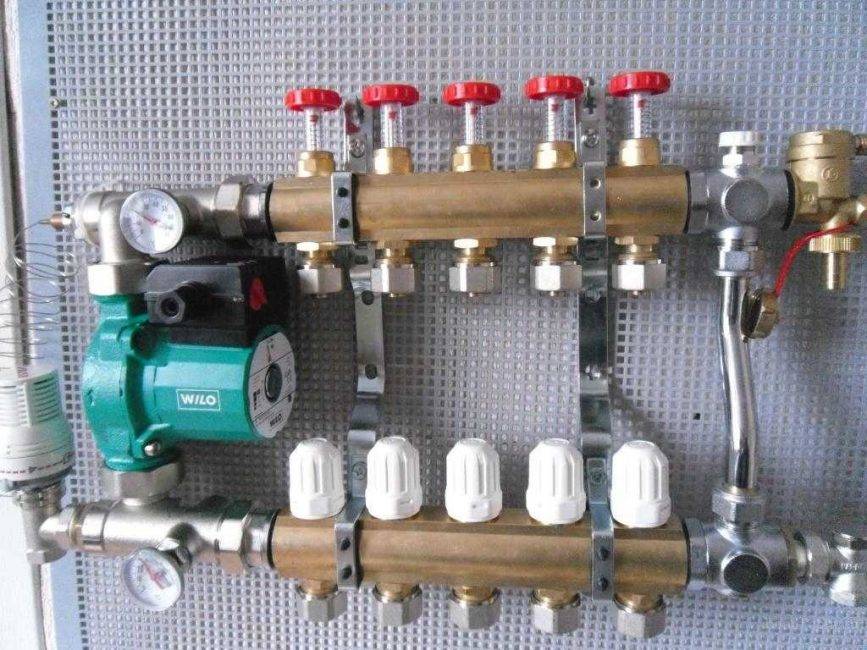

Роль коллекторного узла
Не все знают, что теплые полы с водяным контуром могут нормально функционировать и без коллектора. Но, как это выглядит на практике, знают еще меньше.
Производители рекомендуют использовать трубы длиной не больше 70 м. Если витки расположить с максимальным разрывом шага, то этой длины хватит всего на 7 м2, что обеспечит обустройство трех контуров в помещении со средней площадью
Однако систему теплый пол в большинстве случаев устанавливают на несколько комнат. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.
Установка обогрева полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с аналогичной температурой, как и в общей отопительной системе, автоматический выход воздуха невозможен, это же касается и регулировки давления.
Как практически выполнить работы
Если вы остановились на варианте – стяжка пола по пенопласту, ознакомьтесь с технологической последовательностью процесса:
Первым делом монтируется деревянная обрешетка
- До начала работ по теплоизоляции следует выровнять основание бетонной или цементно-песчаной стяжкой толщиной 2-3 см в зависимости от перепадов уровня чернового пола.
- После высыхания черновой стяжки, покрываем ее полиэтиленовой пленкой с нахлестом не менее 150 мм (стыки изолируются любой клейкой лентой). Края пленки должны быть выше предполагаемого пола на 5-7 см.
При необходимости пенопласт можно зафиксировать с помощью клея
- Далее укладывается непосредственно утеплитель нужной толщины. Пенопласт под стяжку на пол следует укладывать в два слоя со смещением швов между плитами или заполнить швы однослойного утеплителя монтажной пеной. Это позволит избежать возникновения мостиков холода.
- Для упрочнения последующей стяжки ее нужно армировать. По теплоизоляционному ковру устраивают тоненькую стяжку в 1,5-2 см. на нее укладывается армирующая сетка.
Стыки и места расположения крепежных элементов необходимо замазать шпатлевкой
2 этап – проверка существующей электропроводки
Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.
В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.
Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:
| Назначение комнаты | Оптимальная мощность, Вт/м.кв. |
| Кухня | 100-130 |
| Спальня | |
| Гостиная | |
| Прихожая | |
| Коридор | 90-110 |
| Ванная | 120-150 |
| Балкон | До 180 |
Материал подготовлен для сайта www.moydomik.net
Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.
Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.
Проект электрического теплого пола
Фото теплых полов своими руками

Также рекомендуем просмотреть:
- Твердотопливные котлы
- Экран на батарею отопления
- Дымоходы для газовых котлов
- Двухконтурный газовый котел
- Воздух в системе отопления
- Нержавеющие дымоходы
- Газовые котлы для дома
- Печь-камин
- Циркуляционный насос
- Печь с водяным контуром
- Терморегулятор на батарею
- Отделка камина
- Давление в системе отопления
- Конвекторный обогреватель
- Газовое отопление в частном доме
- Обогреватель для квартиры
- Пиролизный котел
- Подключение радиаторов отопления
- Тепловая пушка
- Краска для батарей
- Инфракрасный теплый пол
- Инфракрасный обогреватель
- Дымоход для печи
- Водяной теплый пол
- ИБП для котлов
- Котельные в частном доме
- Мощность котла отопления
- Плинтусное отопление
- Чистка дымохода
- Отопление частного дома
- Электрокотел
Преимущества
При использовании плит экструзионного ППС вы получите массу преимуществ, среди которых:
Простой монтаж. Инструкция по укладке плит не требует от вас наличия специального инструмента, особых навыков, знаний и умений. Практически каждый справится с укладкой теплоизоляции своими руками;
Монтаж теплого пола с теплоизоляцией пенополистиролом не требует особых навыков.
Качественная геометрия. Плиты зарекомендовавших себя с хорошей стороны производителей (Технониколь, Пеноплэкс, УРСА и т. д.) отличаются правильной геометрией и высокоточной фрезеровкой кромок, замков, бобышек и прочих элементов;
Плиты пенополистирола наделены правильной геометрией, что исключает теплопотери.
Звукоизоляция. Помимо отсечки перекрытия от обогрева, слой пенопласта обеспечит звукоизоляцию, достаточную, чтобы соседи снизу не слышали журчания воды в трубах системы;
Мат из пенопласта обеспечит звукоизоляцию.
- Доступная цена. По сравнению с другими вариантами, такими как пробковое дерево, пенополиуретан или пеностекло, стоимость ППС достаточно демократична и отличается в разы;
- Высокая эффективность. Материал прекрасно справляется со своими обязанностями и обеспечивает почти полное отсутствие тепловых потерь;
На фото видна L-кромка, которая значительно повышает теплоизоляционную эффективность.
- Отсутствие запаха. Качественные плиты полистирола не выделяют запахи. Материал можно уверенно стелить в спальне или другом помещении не боясь услышать химический аромат;
- Дополнительная влагозащита. Материал отличается полной водонепроницаемостью и очень низким коэффициентом паропроницаемости. Благодаря этому ваш пол будет дополнительно защищен от влаги, идущей снизу, а ваши соседи — от затоплений.
Структура системы теплый пол.
Как выполнить утепление полового основания самостоятельно?
Мастера любят пенополистирол за его непритязательность, устойчивость к влаге, химическим элементам, легкость проведения монтажных работ. Укладку экструдированного пенополистирола может произвести каждый. Для этого необходимо иметь нож, строительную пену. Средства защиты в процессе работы с этим материалом не требуются в отличие от работ с минеральной ватой.
Материал не крошится, как обычный пенопласт, не выделяет вредные вещества, как пенополиуретан.
Но, некоторые нюансы предварительной подготовки присутствуют:
- В деревянном здании утепление полового основания стоит начинать с его предварительной подготовки, выполнения пароизоляции.
- При отсутствии подвального помещения, напольного перекрытия, рекомендуется хорошо утрамбовать землю, сформировать подушку 10 см из щебня, засыпать пустоты мелкофракционным песком.
После проведения такой подготовки половое основание будет способно выдерживать любые нагрузки.
Термоизоляция полового основания экструдированным пенополистиролом осуществляется следующим образом:
- Предварительно выравнивается основание пола быстросохнущей шпатлевочной массой или подсыпкой.
- Далее производится укладка пароизоляционной пленки внахлест 10 см. Стыки заделываются клейкой лентой.
- Сооружается каркас из деревянного бруса 5х5, 5х3 см, в промежутки которого вкладываются подготовленные (обрезанные) листы пенополистирола. Зазоры между каркасом и утеплителем заделываются строительной пеной.
- Далее на обрешетку настилается пергамент, монтируется черновое покрытие из ДСП и укладывается финишное половое покрытие. Если в качестве финишного покрытия используются доски, то черновое покрытие можно не класть.
Особенности и преимущества
Благодаря своим замечательным конструктивным характеристикам утеплитель обладает следующими достоинствами:
- Снижение расхода энергии примерно на 20%., надежно удерживает тепло.
- Отличная прочность, что в свою очередь снижает вероятность технических деформаций и разрушений поверхности при применении пеноплекса для пола.
- Высокая устойчивость к влиянию химической среды.
- Продолжительность эксплуатации изоляционной продукции.
- Экологичность сырья, из которого изготовляется данный утеплитель.
- Доступность и приемлемость стоимости на товар. Имеет средний ценовой сегмент.
- Удобство при выполнении монтажных работ. Укладка пеноплекса на пол может выполняться в самостоятельном порядке.
Конструкционные особенности систем теплого пола
Классическое радиаторное отопление относится к конвекционному типу. По трубам и секциям радиаторов циркулирует теплоноситель t = +80… +95°C. Нагретые воздушные массы поднимаются от радиаторов и труб вверх, а холодный воздух опускается вниз. Конвекционные потоки возникают из-за разности температур в разных частях помещения на одной горизонтальной плоскости. При таком способе отопления наибольшая концентрация прогретых воздушных масс располагается на уровне головы человека и под потолком, то есть там, где это не актуально.
Более прогрессивная по сравнению с радиаторным отоплением система теплого пола с обширной поверхностью нагрева позволяет держать ноги в тепле, как рекомендует известная поговорка, а голову в холоде. Если точнее, то на уровне пола воздух прогревается до 24 градусов Цельсия, а на высоте двух метров температура порядка +16°C. Равномерный теплообмен и температурный режим для человека считаются наиболее благоприятными, комфортными.
Конструкционно системы теплых полов делятся на несколько категорий.
Жидкостные. Трубы теплого пола подключаются к системе центрального отопления (при условии сохранения ее гидравлической целостности) либо котлу. Внутри труб циркулирует нагретый теплоноситель — вода/этиленгликоль. Монтаж выполняется настильным методом либо в толщу бетонной стяжки.
Электрические. По принципу обогрева делятся на конвекционные и инфракрасные, а в зависимости от исполнения бывают пленочными, стержневыми, на основе аморфной металлической ленты и кабельными (в виде нагревательных матов и отдельного греющего кабеля). Пленочные инфракрасные системы укладываются только сухим способом, остальные виды нагревательных элементов допускается монтировать в стяжку либо клеевой слой под керамогранит/плитку.
Гибридные или комбинированные электро-водяные системы. Внутри труб теплого пола проложен греющий кабель, передающий энергию циркулирующему теплоносителю. Монтаж выполняется либо в стяжку, либо сухим способом по жёсткому плитному утеплителю.
Потребительские плюсы всех горизонтальных низкотемпературных систем отопления очевидны: это и эстетика, заключающаяся в отсутствии видимых нагревательных элементов, и комфорт, достигающийся благодаря мягкому и равномерному прогреву всей площади помещения, и очевидная польза для здоровья, выражающаяся в отсутствии циркуляции пыли и сквозняков.
Энергоэффективность — немаловажное достоинство теплых полов, особенно оборудованных интеллектуальными функциями автобалансировки, круглосуточно поддерживающих степень нагрева теплоносителя или нагревательных элементов на оптимальном уровне, что позволяет сократить расходы на отопление минимум на 12-15%. Но с одним условием: система теплого пола была собрана грамотно, то есть с использованием высокоэффективного утеплителя
В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления.
В качестве утеплителей под системы теплых полов используются как синтетические, так и натуральные материалы, каждый из которых имеет свою область применения и нюансы монтажа. На схеме ниже представлен пример пирога теплого пола, смонтированного поверх ж/б плит перекрытия, утеплитель, необходимый для равномерного распределения тепла от нагревательных элементов, представлен полиизоциануратными плитами LOGICPIR Полы от ТЕХНОНИКОЛЬ.
Схема обустройства энергоэффективной системы теплого пола с использованием теплоизоляционных плит LOGICPIR Полы от ТЕХНОНИКОЛЬ
Заключительные тезисы
И напоследок несколько советов:
- Пеноплэкс-35 – это, пожалуй, самый оптимальный выбор теплоизолятора для пола.
- Пеноплэкс «плохо контактирует» к бензину, керосину, бензолу, ацетону, масляным краскам, эфиру и прочим им подобным химическим веществам;
- Пеноплэкс очень не любит прямых солнечных лучей, поэтому если плиты пеноплэкса хранятся на открытом воздухе, их следует оградить от солнечного света;
- Не следует укладывать напольное покрытие прямо на пеноплэкс без цементной стяжки, т.к. стяжка способствует равномерному распределению нагрузки на поверхности. При этом армировать стяжку совсем не обязательно.
Обустройство коллекторного узла, подключение к котлу
Коллекторный узел
За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.
В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:
- 2 коллекторные гребенки (подающая и обратная)
- клапаны запорные/регулировочные
- циркуляционный насос
- воздухоотводчик
- расходомер
- манометры
Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.
Принцип работы
Функционирование распределительного узла
Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур. В более простом варианте регулировка нагрева теплого пола выполняется вручную.
Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.
Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы
Самостоятельный монтаж пленочного пола: инструкция
Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.
Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).
Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки
Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.
1 этап
Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.
2 этап
Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.
Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.
Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.
3 этап
Следующий этап монтажа — установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.
Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться
Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.
3 этап – подбор оборудования и материалов
Система электрический теплый пол включает в себя:
- нагревательный кабель;
- провода соединительные;
- регулятор, датчик температуры;
- система защиты (устройства защитного отключения);
- кабель для заземления (медный);
- прочий материал: крепления, дюбель-гвоздь, демпферная лента,
мел (для разметки).
Инструмент для работы используется стандартный: молоток,
зубило, перфоратор, ножницы по металлу, рулетка, отвертки.
Виды нагревательного кабеля для теплого пола
Выбор нагревательного кабеля имеет определяющее значение,
поэтому следует знать, что для монтажа используются такие его виды:
резистивный кабель. Нагревательным элементом выступает жила,
отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток,
движущийся по кабелю, преобразуется в тепловую энергию;
саморегулирующийся кабель. В этом случае обогрев происходит
за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в
том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и
более длинный период эксплуатации.
