Подложка под ламинат для теплого водяного пола

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

Пленочные маты
Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
Плоские маты из пенополистирола
Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.
Специальные маты с бобышками.
Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.
Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб
не требуется дополнительной фиксации труб
не требует дополнительных слоев перед укладкой стяжки
сопутствует равномерному распределению теплопроводящих элементов конструкции
обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Критерии выбора подложки для тёплого водяного пола под ламинат

Главная цель тёплых полов — передача тепла. При чём, необходимо, чтобы потоки теплоэнергии шли в нужном направлении. Поэтому, выбирать подложку для греющих полов надо с учётом следующих моментов.

Характеристики подложки

Показатели подложки для укладки под доски ламината, которые следует учитывать, приобретая изделие:

уровень теплоизоляции;
степень гидроизоляции — особенно при водяных системах;
устойчивость к высокой температуре;
степень звукоизоляции;
способность выдерживать механические нагрузки наравне с ламинатом;
лёгкость при укладке;
долговечность — этот показатель должен быть не меньше, чем у ламината;
экологическая чистота и не подверженность к гниению.

Стоит заметить, что этим характеристикам лучше всего отвечает пробковая подкладка или пенополистирольная.

Толщины

Выбрать толщину подложки под ламинат, несложно. Необходимо учитывать степень прогиба панелей и уровень деформации замковых устройств. Чем материал толщине, тем больше степень его проседания при механических нагрузках, что приводит к увеличению прогиба и деформации ламината.

Поэтому, идеальный вариант подложки толщиной 2 — 4 мм, возможно 5.

К сведению! Установка чрезмерно толстого слоя противопоказана, так как он будет оседать под весом идущего человека, образовывая перепады и трещины. А это, приведёт к порче ламелей.

Основания

При выборе настила, важное значение, играет и основание, на которое он будет стелиться:

Бетон — укладывать подстилку на бетонную основу можно лишь при наличии гидроизоляционного слоя, так как бетон способен пропускать капиллярную влагу. Кроме того, требуются хорошие теплоизоляционные характеристики. Если стелить недорогую модель ламината, то подойдёт пенополиэтилен и полистирол. Под дорогие ламели лучше класть пробку или хвойный настил, но только не на первых этажах или не на грунт, так как под воздействием влаги натуральное сырьё будет портиться.
Дерево — на такое основание возможна укладка любой подложки. Главные критерии выбора — изделие должно «дышать», обладать хорошими звуко и теплоизолирующими свойствами. Лучше использовать натуральную подложку под ламинат — пробку, хвойную, битумно-пробковую. Неплохо сочетается с деревянной основой и ламинатом пенополиэтилен или пенополиуретан, но они рекомендованы для монтажа в нежилых помещения.

Так как, пол из дерева обладает неровностями, то укладываемая подложка должна быть не менее 3 мм, иначе ламинат будет прогибаться.

При выборе настильного изделия следует учитывать и вид тёплого пола:

Водяной — подстилка располагается над трубами теплоносителя. Поэтому, идеальным вариантом будет укладка изделия с наименьшим тепловым сопротивлением. Под ламинат на водную систему должна стелиться подложка с хорошей степенью влагостойкости, способная к конденсату и выдерживающая большие температуры.
Инфракрасный — при его обустройстве не требуется заливать стяжку. Ламинат укладывается прямо на нагревательный инфракрасный элемент. Подложка стелится под пластины пола, поэтому нет препятствий в теплопередаче. В этом случаи, пробка и слой фольги — это отличное решение.
Кабельный — чаще монтируется под стяжку из бетонного раствора, поэтому подойдёт рулонный полиэтилен. Он способен противостоять веществам, имеющимся в растворе. Не плохой вариант для размещения под ламинат — пробка, так как не деформируется и не даёт усадку.

Покупать недорогую подложку под ламинат не следует, это экономически не оправдано. Она должна быть качественная, ведь все её недостатки отразятся на половом покрытии.

Рекомендуется отдавать предпочтение проверенным производителям. Один из таких — Tuplex, европейский лидер на рынке полимерной продукции.

Выбор подложки под теплый пол

При монтаже пленочного теплого пола лучше использовать подложку из вспененных полимеров, ламинированную лавсановой металлизированной пленкой. Материал отражает до 30% тепла, которое уходит от конструкции вниз и расходуется впустую.

ФУНКЦИИ

Главная задача, которую выполняет подложка — это уменьшение теплопотерь. Она отражает тепло, которое уходит от пола вниз и таким образом расходуется впустую. Применение изоляции позволяет сокращать до 30% теплопотерь. Кроме этого, подложка выполняет гидроизолирующую функцию, предохраняя пол от проникновения в него влаги и пара. Подложка также способна выровнять поверхность, что особенно актуально при использовании пленочных полов. В некоторых случаях теплоизоляция выполняет акустическую функцию, сокращая количество шумов от живущих ниже соседей.

МАТЕРИАЛЫ

Подложка под пленочный пол ни в коем случае не должна включать алюминий, т. к. он хорошо проводит электричество и в случае брака контактов может произойти замыкание. Поэтому использование фольги в качестве теплоотражающего материала с пленочным теплым полом категорически запрещено.

Чаще для теплоизоляции при укладке пленочного теплого пола используют подложку из вспененных полимеров, полипропилен, ламинированный материалы, покрытые лавсановой металлизированной пленкой. Если необходима дополнительная звукоизоляция, то в качестве подложки применяют ДВП. К тому же с ее помощью можно выровнять черновой пол. Еще один вид материала — техническая рулонная пробка толщиной 2 мм.

МАРКИ

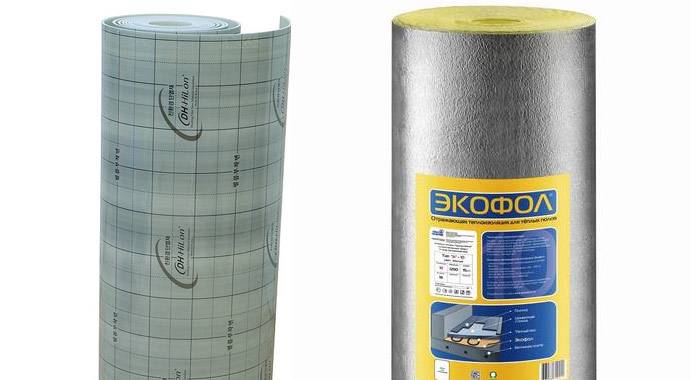

Производители и продавцы корейских теплых полов рекомендуют подложку корейского производства DH-HiLon. Купить ее можно в тех же магазинах, которые торгуют теплыми полами. Она изготовлена из полипропилена с лавсановым покрытием. На покрытие нанесена разметка с шагом 10 см для облегчения раскроя. Цена: 160 руб./м2.

«Экофол» производится из вспененного полиэтилена и дублируется лавсановой или полипропиленовой металлизированной пленкой. Он обладает низким коэффициентом теплопроводности, хорошей эластичностью и не впитывает влагу. При использовании «Экофола» типа С (с самоклеящейся поверхностью) теплопотери снижаются в 2-3 раза. Цена: около 100 руб./м2.

Рулонная техническая пробка Sedacor производится из пробкового дуба. В качестве подложки под теплые полы используются размеры 15 000х1 000 и толщина 4 мм. Обладает превосходными звукоизолирующими свойствами. Цена: 83 руб./м2.

«Полифом» -универсальный утеплитель, он представляет собой химически сшитый пенополиэтилен имеющий закрытую структуру ячеек. Благодаря своей структуре обладает хорошими теплоизолирующими свойствами (коэффициент теплопроводности 0,037 В/ м3 при 10°С и плотности 30 кг/м3). Материал долговечен (срок службы более 50 лет) и эффективен для звукоизоляции. Цена: 80 руб./м2.

Подложка «Термодом» состоит из вспененного полиэтилена с лавсановым покрытием. Этот материал идеален для электрических теплых полов, т. к. не проводит ток. Он также подходит и для укладки водяных теплых полов под стяжку, поскольку не взаимодействует с агрессивными щелочными растворами, содержащимися в бетоне. Подложка сохраняет свои свойства на протяжении всего срока службы. Рекомендуемая толщина материала 2-5 мм. Отражающий слой должен быть обращен в сторону источника тепла. Для создания полной паро- и гидроизоляции стыковые соединения полотен проклеиваются скотчем. Стоимость подложки «Термодом» на порядки ниже ее аналогов — 45 руб./м2.

КАК ВЫБРАТЬ

Для того чтобы выбрать подложку под теплый пол, необходимо руководствоваться двумя главными исходными данными: какое планируется финишное покрытие и насколько ровный пол. Если предполагается стелить ламинат, то лучше выбирать мягкую подложку, т.

к. она выравнивает пол. К мягким относятся некоторые виды «Пенотерма».

Под линолеум рекомендуется выбирать твердую теплоизоляцию. Линолеум сам по себе — мягкий материал, а вместе с мягкой подложкой он образует структуру, которая легко продавливается тяжелой мебелью. При больших перепадах уровня также рекомендуется мягкая подложка, т.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

«Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

по спирали;
змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

Смесительные узлы;
Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

Пробка;
Вспененный полиэтилен с фольгированным покрытием;
Фольгированный полистирол;
Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

Увеличивается потребление электричества;
Возрастает нагрузка на проводку;
Опасность замыкания;
Система неэффективна при частых отключениях электричества;
Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Расчет стоимости отопления ИК – пола для квартиры
Площадь жилья, м2	78
Площадь покрытия плёнкой, м2	51
Потребляемые мощности Вт/ч	200
Коэффициент использования (автоматическое отключение системы при достижении нужно температуры)	0.6
Расход электричества на квартиру в час, кВт/ч	612
Суточное энергопотребление, кВт/ч	4406
Затраты на отопление в месяц, руб	15124.97

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Основные задачи подложки

Кроме перечисленных выше свойств, она способствует решению целого комплекса задач. Давайте более подробно рассмотрим основные.

Как выбрать подложку под ламинат или паркетную доску ? Подложки под тёплый пол как выбирать

Watch this video on YouTube

Звукоизоляция

Как известно, любые перекрытия (деревянные или бетонные) обладают резонирующим эффектом. Они многократно усиливают звук от ходьбы. В связи с этим, производители стали выпускать ламинат со специальным звукоизолирующим слоем, но это отразилось на цене изделия.

Поэтому, хорошим решением в данной ситуации стало использование подложки. Благодаря своей эластичности, она хорошо заполняет все шероховатости поверхности и устраняет лишние звуки. Различные материалы обладают разной звукоизоляцией. Данные сведения производители отражают на упаковке изделия.

Выравнивание поверхности

Чаще тёплые полы, особенно водяные, устанавливаются под бетонную стяжку. Даже если стяжка залита идеально, всё равно присутствуют небольшие перепады.

При монтаже ламината на такой пол, в местах неровностей поверхности на стыке досок, будут образовываться зазоры, что приведёт к уменьшению срока службы. Размещение подложки решает данную проблему.

Влагоизоляция

Ламинат изготавливается из прессованного дерева, и под длительным воздействием воды и пара, доски могут деформироваться и вздуваться.

Подложка, расположенная под ним в сочетании с тёплым полом, способствует созданию благоприятного микроклимата и спасает финишное покрытие от воздействия влаги

А при установке водяной системы, когда есть риск аварии — это особенно важно

Теплоизоляция

Подкладка — это отличный теплоизолятор. Вместе с нагревательными полами она улучшит эффективность работы всей системы. А вот при ее отсутствии, поверхность из ламината будет прогреваться не достаточно. Ведь данное покрытие является плохим теплопроводником.

Теплоизоляция

Подложки под напольное отопление должны обладать определенными теплоизоляционными свойствами. При повышении температуры до +32°С происходит испарение фенолформальдегида, который используется для изготовления ламината.

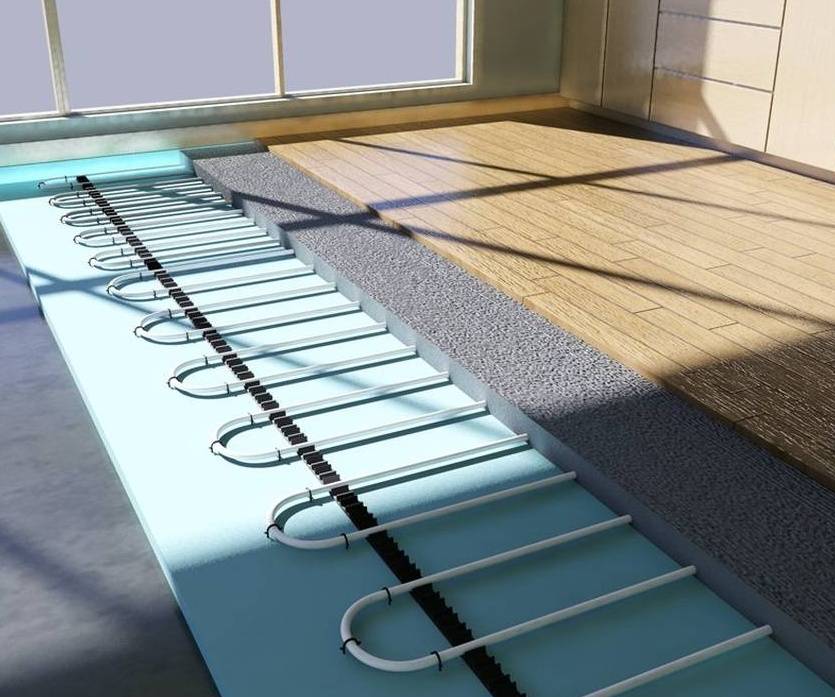

Правильное расположение теплоизоляции для водяного теплого пола

Данное вещество очень опасно для человека, поскольку может вызвать развитие хронических заболеваний. Также подложка не должна слишком сильно препятствовать проникновению тепловой энергии. В данном случае будет наблюдаться снижение эффективности напольного водяного отопления.

Укладка утеплителя для водяного теплого пола

Функции

Ламинат уже давно и заслуженно пользуется огромной популярностью. Данное финишное покрытие недорогое, удобное в монтаже, имеет привлекательный внешний вид. Когда в помещении планируется обустройство теплых полов, наличие положки позволит отгородить ламинат от пола и бетонного основания. Если не использовать подложку, то со временем, образуется люфт в местах стыковки досок ламината. Если пройти по этим зонам, то напольное покрытие начнет стучать и издавать другие неприятные звуки.

Для того, чтобы таких неприятностей не возникло, используют подложки. Их толщина составляет от 2 до 5 м. Сегодня специально для обустройства теплых полов используют изделия с повышенными характеристиками теплопроводности.

Такое изделие может решить сразу несколько важных задач. Так, материал возьмет на себя роль дополнительного утеплителя, будет амортизировать нагрузки, а также сможет выровнять незначительные, оставшиеся после отделки чернового пола перепады высот. С подложками ламинатная доска не будет скрипеть.

Подложки настилают между нагревательными элементами теплого пола и ламинатом. Производители таких досок советуют в качестве этого материала рулонный полиэтилен. Считается, что это самый лучший и наиболее подходящий вариант из всех тех, что предлагает современный рынок. Такой материал на основе полиэтилена отлично работает в сочетании с щелочными бетонами и цементами. Полиэтилен отлично выдерживает различные агрессивные воздействия химических веществ и препятствует появлению различных микроорганизмов.
