Топливо и котел
При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:
- уровень мощности;
- вид теплоносителя;
- простота пользования котлом;
- простота процесса соединения котельного оборудования с системой теплого пола.
Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.
В частный дом можно выбрать типы котлов:
- на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
- на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
- на электричестве;
- автоматические.
Теплый пол от твердотопливного котла
Центральная система отопления
Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.
Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке
Стоит обратить внимание и соблюсти правила:
- выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
- площадь отдельного помещения не должна превышать 10 м2;
- стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.
Соединение теплого пола к отоплению
Этот способ монтажа не рекомендуется специалистами из-за основных минусов:
- система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
- при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.
Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.
Проектирование
Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.
Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.
Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.
Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:
- при хорошей теплоизоляции в доме — шаг 20 см;
- при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
- в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.
Принципы укладки
Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.
Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.
Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.
Полезные советы:
- один контур не стоит распределять на два помещения;
- для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
- одна сторона контура не должна превышать в длину 8 м;
- необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.
Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.
Регулировка температуры водяного теплого пола раздельно по комнатам
В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.
Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.
При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.
Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

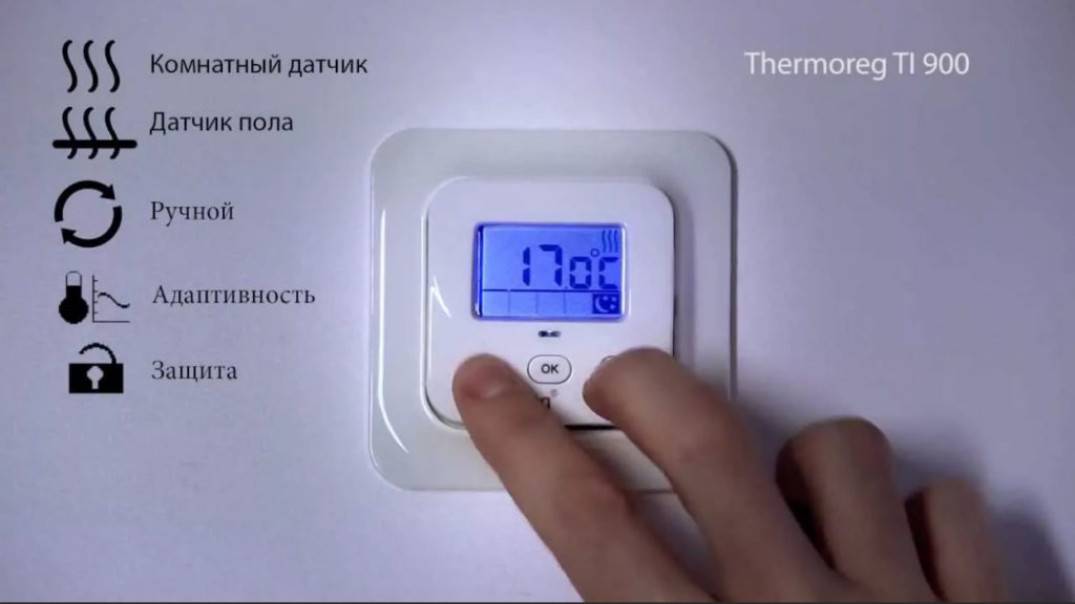

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.
Проводная регулировка температуры по комнатам
Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.
Беспроводная регулировка температуры ТП
Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.
Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности
Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.
Система напольного обогрева
Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:
- Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
- Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
- Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
- Расстояние между трубами должны быть одинаковыми.
- Для подобной конструкции требуются циркуляционные насосы.
- Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
- Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
- Высота конструкции учитывается при оформлении оконных и дверных проемов.
Устройство системы напольного обогрева
Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.
Основные варианты укладки контура
Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.
Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Монтаж теплого водяного пола
Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:
- Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
- Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.
Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.
Выбор системы
При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.
Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».
Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.
Процесс монтажа водяного теплого пола
Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.
Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.
Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.
Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.
Водяной теплый пол по деревянному основанию – Часть 2 – Укладка контуров
Watch this video on YouTube
Схемы теплого водяного пола
Теперь рассмотрим три основных схемы раскладки труб водяного теплого пола.
Улитка (спираль) — самый эффективный с точки зрения теплоотдачи способ укладки, так как способствует более равномерному прогреву пола.
Змейка — эта схема больше подходит под небольшие помещения, и позволяет сосредоточить больший прогрев в определенной зоне например у окна или у наружных стен. Однако такой способ не позволяет равномерно прогреть помещение из за постепенного остывания теплоносителя во второй половине контура.
Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование, например два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе или у окон, где прогрев должен быть лучше положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, уложить улитку.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Можно ли удлинять трубы, если не хватило длины?
Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.
Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.
Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.
Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.
Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.
Устройство водяного теплого пола
Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:
- Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
- Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
- Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
- Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
- Арматурная сетка или специальные модули для укладки труб;
- Трубы, уложенные в контур определенной формы;
- Бетонная стяжка толщиной не менее 5 см;
- Финишное декоративное покрытие.
Разводка теплого пола от насосно-смесительного узла
Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
