Теплый пол на балконе своими руками

Типы систем электрического подогрева

Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели,в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.

Тип подогрева
Краткое описание фактических эксплуатационных характеристик
Кабельный
Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему

Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом

Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.
Электрические маты
Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.
Инфракрасная пленка
Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.

Инструкция по установке теплого водяного пола

Подготавливаем поверхность. Любые неровности следует устранить заранее. Очистить от мусора и грязи.
Уложите теплоизоляционный слой. В качестве материала советуют выбирать пенопласт или экструдированный пенополистирол. Их незаменимым качеством считается низкий коэффициент теплопроводности.
Вдоль стен наклейте демпферную ленту. Она не даст цементу протекать из стяжки в утеплитель, а также ухудшать теплоизолирующие качества утеплителя.
Поверх гидроизоляции уложите металлическую или пластиковую сетку для армирования. Скрепите её с помощью проволоки. Сетка фиксирует металлопластиковые или полипропиленовые трубы. У труб такого материала есть свойство смещаться с места.
На сетку укладываем трубы по нашей составленной схеме. Укладка начинается с места, где устроен коллектор. Фиксируем трубы с помощью хомутов, но не затягивайте их туго. Примерный расход составляет две штуки на один метр. Расстояние между хомутами должно быть около метра, между трубами 10 – 30 сантиметров.
Устанавливаем коллектор. На концы труб надеваем гофру и подключаем.
Проводим гидравлическое испытание отопительной системы в течение 24 часов. Устанавливаем давление воды около 3-5 бар.
Если система работает исправно, то переходим к следующему этапу. Заливаем заполненные водой трубы бетонным раствором. Используем бетон не ниже марки М300. Минимальная высота над трубой 3 сантиметра. Помогает равномерно распределить тепло по поверхности.
Для полного высыхания смеси требуется около месяца. Позже приступаем уже непосредственно к финальному половому покрытию.

Видео инструкция:

Первый прогрев должен быть не раньше, чем через 3 недели после заливки.
При первом запуске поднимайте температуру относительно комнатной каждые 2 часа на 5 градусов. Медленный и планомерный нагрев не даст стяжке потрескаться.
Оптимальной температурой теплоносителя считается +40 — +50 °С. Стоит учесть, что комфортная температура водяного пола для паркета – 30 градусов, для кафеля – 26 градусов, на деревянном покрытии – 24 градуса.

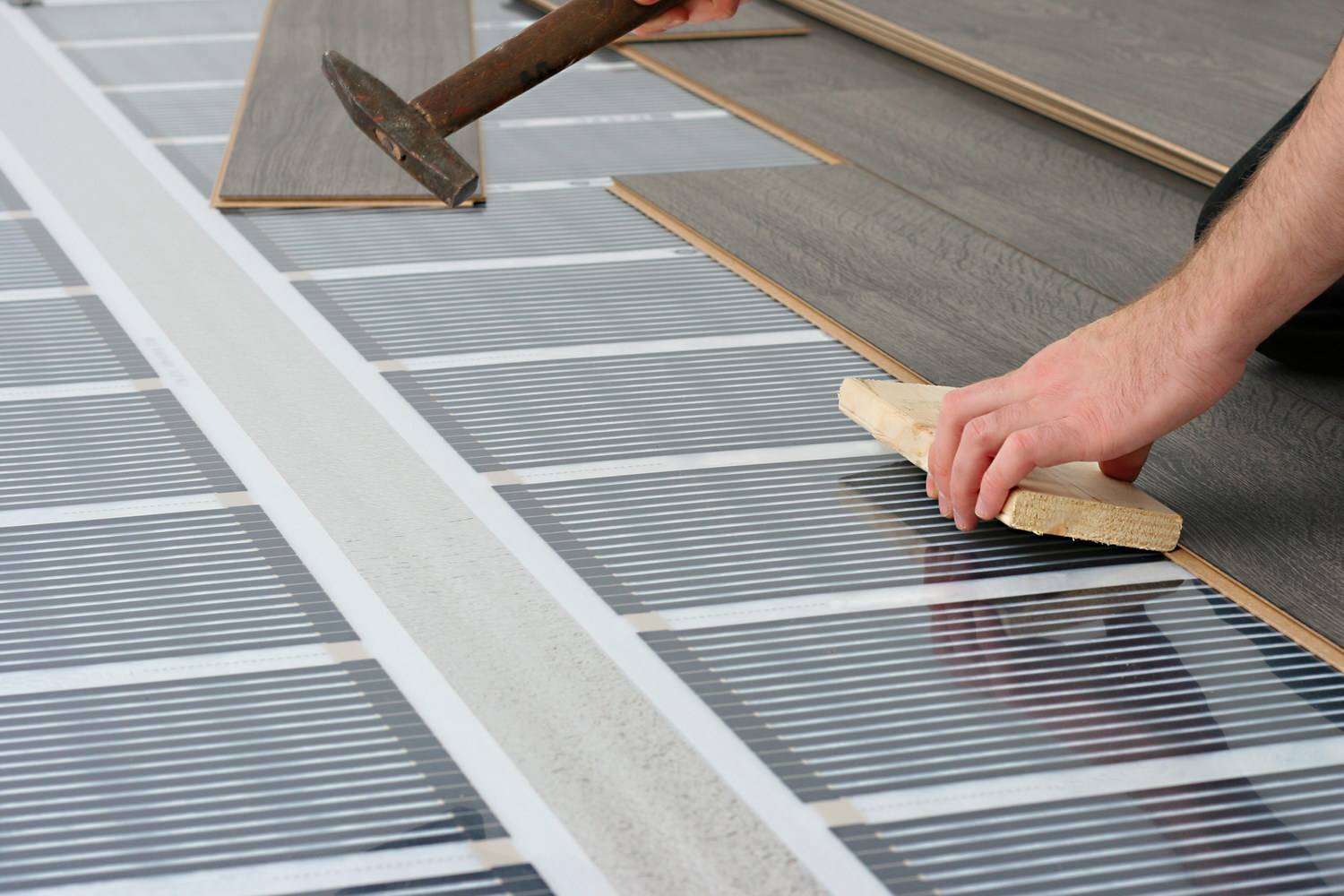

Как установить пленочный пол на балконе

Конструкция получается легкая, так как не требует бетонной стяжки. Несет небольшую нагрузку на общую конструкцию за счет утепления основания пенополистиролом, который предотвращает потери тепла. Монтаж пола занимает несколько часов.

Как укладывать пленку:

Поверхность утеплителя застилается изолоном – вспененным полимерным материалом, покрытым с двух сторон фольгой.
Стыки проклеиваются металлизированным скотчем.
Под контакты и термодатчик в изолоне вырезаются ножом отверстия, чтобы поверхность оставалась ровной.
Пленка отмеряется нужной длины, разрезается по пунктирным линиям, раскладывается на изолоне.
Подключается по параллельной схеме к управляющей панели.
Контакты опрессовываются, изолируются.
Управляющая панель крепится на стене.

Для управляющей панели лучше установить распределительную коробку на стене заранее. Пленку для сохранности покрывают полиэтиленом так, чтобы не было зазора. Сверху кладут ламинат.

Выбор труб

Для устройства водяного пола можно использовать медные трубы, которые отличаются долговечностью, но при этом они очень дорого стоят.

Теплый водяной пол обычно делается из бесшовных металлопластиковых труб или труб из сшитого полиэтилена PEX. Некоторые строители советуют делать теплый пол с применением полипропиленовых труб. Такие трубы обладают низкой теплопроводностью из-за меньшего, по сравнению с металлопластиковыми трубами, нагрева их поверхности, вы не получите желаемого результата. Кроме того, полипропиленовые трубы имеют множество соединений, которые могут стать причиной протечки.

Для того чтобы установить теплый водяной пол на балконе, используются металлопластиковые трубы диаметрами 1,6, 2 и 2,5 см. Бывают, конечно, трубы и больших диаметров, однако, их использование на балконах и лоджиях не имеет смысла. Производятся качественные металлопластиковые трубы и фитинги к ним в основном в Германии, Италии и Китае.

Расстояние между трубами должно составлять 30-50 см.

Диаметр используемых труб подбирается, исходя из давления в стояке отопления или горячего водоснабжения и длины трубы. Расчеты длины труб, необходимых для отопления выбранного помещения будут приведены ниже. Давление в стояках можно измерить с помощью гидравлического манометра, подключенного к стояку. Узнав эти данные, отправляйтесь в специализированный магазин, в котором вам помогут подобрать трубы необходимого размера.

Для того чтобы произвести точный расчет длины используемой трубы, обычно чертят схему. С помощью начерченной на тетрадном листке в клетку схемы, подсчитать необходимую длину трубы будет очень легко. Трубы должны прокладываться на расстоянии 20-25 см от стены и 30-50 см друг от друга.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Это интересно: Подключение электродного котла своими руками: поясняем по порядку

Водяной теплый пол на балконе своими руками

Как сделать водяной теплый пол на балконе? Закупив требуемые материалы –

трубы теплоносителя,
фольгированную прокладку,
датчик температуры,
терморегулятор,
сухую растворную смесь для стяжки,
пароизоляцию,
демпферную ленту –

приступаем к работе. Технология выполнения водяного теплого пола на балконе не сложна, но имеются некоторые тонкости:

поверх чернового пола расстилают фольгированную изоляционную прокладку, отражающую поток тепла вверх;
если планируется теплый плинтус – в стенке по периметру балкона выполняется штроба для трубы теплоносителя на уровне чистого пола;
трубы теплоносителя раскладывают с зазором 30-40 см и присоединяются к коллектору;
укладываем датчик температур, на стену в доступном месте монтируем термостат;
по периметру на стену наклеивают демпферную ленту, компенсирующую тепловое расширение стяжки при перепаде температур;
выполняют стяжку — заливают раствор из легкого мелкозернистого бетона или другой, рекомендованный производителем системы пола. Стяжка должна быть однородной, без пустот, высотой на 20-30 мм больше диаметра труб теплоносителя. Воздух выгоняют щеткой. Горизонталь выверяют по маячкам. Стяжку оставляют на 3-4 недели на созревание;
накрывают стяжку слоем пароизоляции;
укладывают чистый пол.

Покрытием водяного теплого пола может быть линолеум или ковролин.

Если Вы хотите теплый плинтус, для монтажа трубы теплоносителя нужно сделать штробу в стенке по периметру лоджии или балкона, иначе утепленный плинтус будет выступать из плоскости стены на 80-100 мм. Монтаж водяного теплого пола на лоджии полностью повторяет приведенную схему.

Как подаётся отопление на лоджию?

Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.

Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.

Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.

Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.

От котла

Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:

гребёнку из нержавеющей стали;
регулятор температуры;
расходомеры.

По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.

Важно
Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит

Такой уровень поддерживают терморегуляторы.

Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.

Подготовка к установке

Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.

При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола

Для этого плюсуют все составляющие:

теплоизоляционный слой;
бетонная стяжка;
напольное покрытие.

Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.

Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность

Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.

Варианты укладки теплого основания

Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:

Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.
Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.

Внимание
На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты

Их необходимо зафиксировать

При этом важно соблюсти расстояние между отдельными элементами около 1 метра.

Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.
В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
По окончании этого срока систему отключают, заполняют систему водой.
Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
Затем кладётся финишное покрытие — ламинат или плитка.

Описание видов теплых полов для балкона и лоджии

Многие считают, что стелить теплый пол на лоджии или (и) балконы невыгодно с экономической точки зрения и небезопасно. При правильном утеплении и остеклении объектов, а также грамотном выборе системы нагрева воздушных масс снизу можно создать оптимально-комфортные условия при минимальных вложениях и расходах на обогрев в будущем. А безопасность эксплуатации низкотемпературного оборудования целиком и полностью зависит от качества выбранных материалов и корректности монтажа. Поэтому начнем с того, какой теплый пол для балкона будет наиболее выгодным.

Водяной обогрев.

Трубы с теплоносителем обязательно должны фиксироваться стяжкой — толщина от 5 см (приблизительный вес 300 кг). Укладывают трубы только на идеально ровное основание. А после заливки их бетонной или песчано-цементной смесью придется подождать минимум 14-21 день, пока материал достигнет 65% крепости. Поэтому монтаж водяной системы проводят заблаговременно. Но это не единственный ее недостаток. Уложить теплый пол на балконе своими руками будет не так просто. Монтаж системы имеет целый ряд нюансов:

не рекомендуют подключать к централизованному отоплению (сложности с давлением, невозможно регулировать температуру теплоносителя);
нужно рассчитать вес конструкции, учитывая, что плита балкона наделена по ГОСТ нормам несущей способность не выше 200 кг/м2. То есть вес всей конструкции не должен превышать 550-600 кг — учитывают теплый пол на балконе, утепление, остекление, мебель и т.д.;
отсутствие автономности — система функционирует, когда работает высокотемпературное оборудование;
сложность эксплуатации с мягкими настилами. Если в планах постелить теплый пол на балконе под линолеум, тогда стоит выбрать другую систему нагрева, поскольку отрегулировать температуру подачи носители тепла будет сложно;
некомфортная температура пола (поверхность не должна прогреваться больше, чем на 27-330С, а при подаче 75-900С теплоносителя достигнуть ее будет возможно только при использовании дорогостоящего вспомогательного оборудования).

Важно! Водяные системы в стяжке очень эффективны и отлично аккумулируют тепло. Но они на 100% не подходят для балкона (лоджия выдержит вес конструкции) и большинства мягких отделочных материалов. К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний

К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний.

Электрический обогрев.

Различают пленочные инфракрасные варианты и кабельные полы. Среди кабельных систем выбирают двухжильные типы — низкое излучение, безопасность. Среди пленочных инфракрасных систем чаще покупают устройства с углеродным греющим элементом. Особняком стоят термоматы — универсальные конструкции. Так какой теплый пол лучше на балконе и лоджии? Выбор зависит от времени ремонта, отделки пола и строительных навыков. Считается, что кабельный вариант идеален для керамической плитки

Греющие провода укладываются в тонкий слой стяжки, которая отлично аккумулирует тепло. Важно! Уникальное преимущество электрических систем — теплый пол монтируют на стену балкона или лоджии. Есть возможность регулировать и контролировать температуру поверхности пола без дорогой автоматики. Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии

Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии.

Термоматы и инфракрасный теплый пол на балконе укладывают без стяжки (фиксирующий слой составляет не более 5 мм). ИК излучение более эффективно и равномерно нагревает пространство, экономит электроэнергию. А маты максимально простые в укладке системы. Оба варианта подходят для мягких настилов — линолеум, кавролин, паркетная доска или паркет, ламинат. Решая, какой теплый пол лучше стелить на лоджии, учитывают и будущие затраты, и наличие аналогичной системы в комнате.
