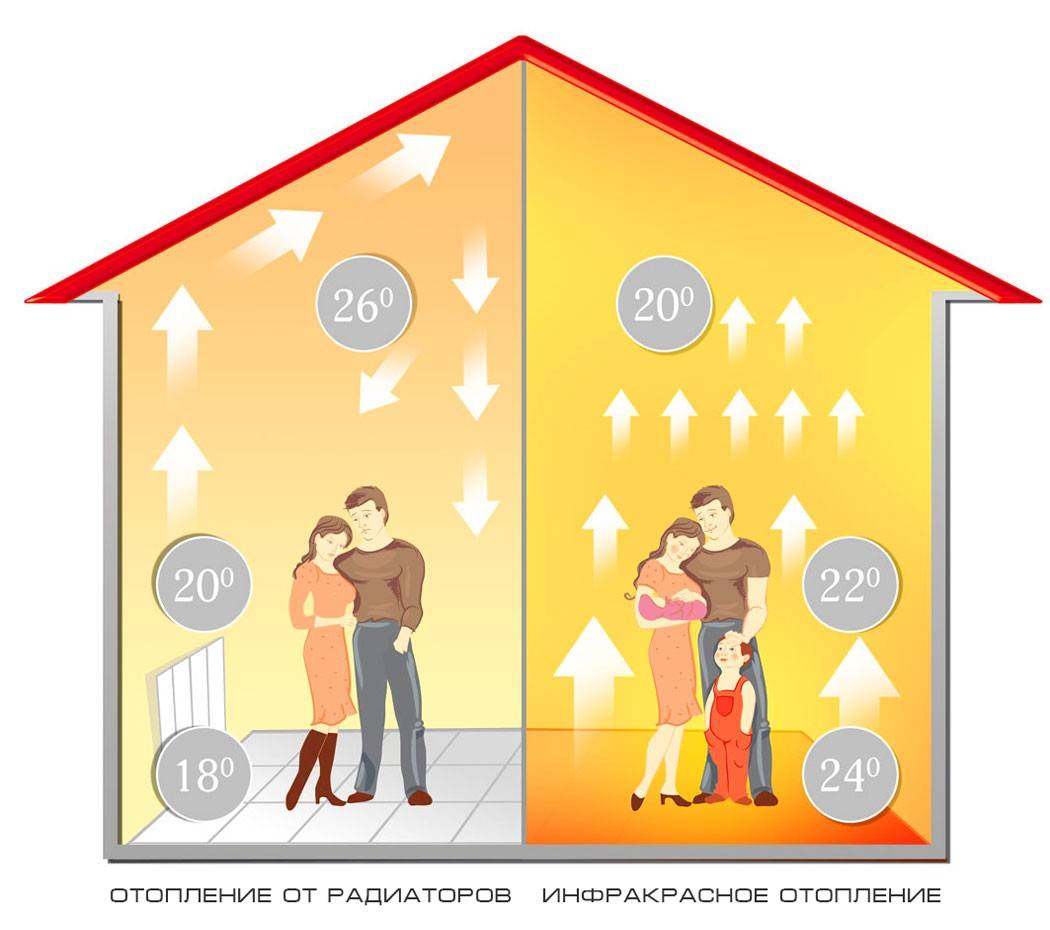

Сравнение теплого пола с радиаторами
Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.
Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.
Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.
Водяное напольное отопление в квартире
Напольное отопление – комфорт в доме
Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.
В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.
Техническое решение для квартиры
Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Монтаж водяного тёплого пола
Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание
Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?
Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.
Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:
- Маячковый профиль;
- Лазерный уровень;
- Угольник строительный;
- 5-10 кг гипса;
- Грунтовка;
- Мобильная бетономешалка;
- Цемент;
- ПГС;
- Фибра полипропиленовая.
Ход работ:
Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.
Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

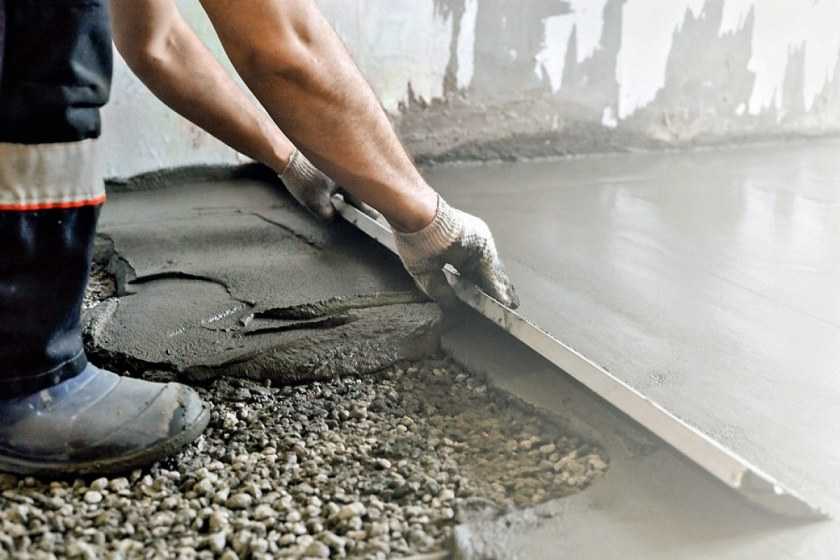

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.
Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

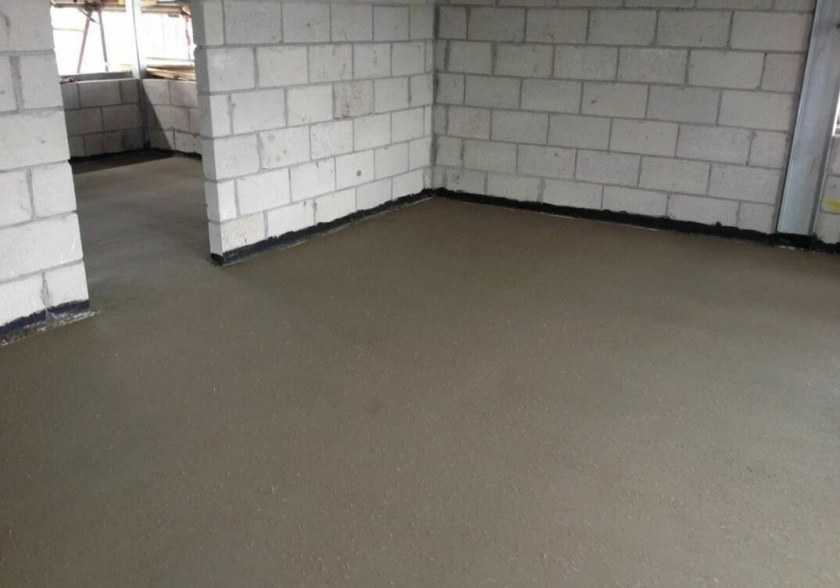

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.
Шаг 1. Определяемся с возможностями монтажа
Монтаж водяного теплого пола своими руками следует начать с оценки самого объекта. Далеко не всегда в доме можно осуществить монтаж теплых полов. Поэтому первым делом проверьте, если у Вас необходимая высота. Дверные проемы на черном поле должны составлять в идеале 220 см. Теплый пол заберет 15 см с чистовым покрытием и оставшиеся 205 см дверного проема как раз подойдут под любую дверь.
Так же нужно определить предварительные теплопотери дома. Для этого Вам будет достаточно найти калькулятор теплопотерь в интернете и посчитать данные для Вашего дома. Для теплого пола теплопотери не должны превышать 100 Вт на метр квадратный.
Итак, обращаем внимание на:
- Высоту проемов. Должны быть 220 см
- Теплопотери дома. Не должны превышать 100 Вт на кв. метр
Как сделать водяной теплый пол
Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.
Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.
Подготовка основания
Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.
Укладка полиэтиленовой пленки
Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.
Укладка пенополистирола
Шаг 4. По периметру помещения крепится лента демпферная.
Крепление демпферной ленты
Шаг 5. Укладывается армирующая сетка.
Укладка армирующей сетки
Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.
Укладка трубы водяного теплого пола
Все готово
Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.
Пластиковые хомуты
Шаг 8. Производится вывод подачи и «обратки» из системы.
Вывод подачи и «обратки» из системы
Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.
Устройство цементной стяжки
На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.
Видео – Укладка кабельного нагревателя
Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.
Стяжка
ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой
Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.
Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.
Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.
Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца
ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение
Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.
Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.
Зачем нужно выравнивать поверхность перекрытия
Существуют две причины, по которым нужно уделить повышенное внимание выравниванию поверхности перекрытия:
- на неровное основание невозможно плотно уложить жесткие плиты теплоизоляции. В дальнейшем, при эксплуатационных нагрузках, плиты просядут – это приведет к проседанию и растрескиванию стяжки, и, возможно, к повреждению труб;
- при неровном расположении труб возникают воздушные пробки, мешающие равномерному прогреву стяжки и снижающие КПД системы.
Если поверхность перекрытия неровная, его придется выравнивать до устройства теплых полов своими руками с помощью самовыравнивающейся смеси или заливки стяжки толщиной 20 мм.
Что это такое?
Конструкция водяного теплого пола была известна еще в Древнем Риме, где использовалась для обогрева бань. Современные виды отличаются только способом подготовки теплоносителя. Причиной этого является простота — фактически, водяной теплый пол — это радиатор, установленный под напольное покрытие и распределенный по всей площади помещения.
Пол представляет собой длинную трубу, уложенную кольцами или зигзагами. Внутри нее циркулирует горячая вода. Одним концом трубопровод подключается к выходу отопительного котла, другим — ко входу. Перемещаясь, вода отдает тепловую энергию напольному покрытию, которое обеспечивает конвенционный нагрев воздуха в помещениях. Это намеренно упрощенное описание конструкции, сделанное для лучшего понимания специфики работы водяного теплого пола.
Насколько безопасно использование теплых полов в квартире
Перед тем, как сделать водяные теплые полы в квартире, приходится обойти множество инстанций для получения соответствующих разрешений. Подобное положение вещей толкает некоторых людей на самостоятельное подключение к стоякам и полотенцесушителям. Сами по себе такие действия грубо нарушают жилищный кодекс. При обнаружении несанкционированных изменений в центральном отоплении нарушителя ждут достаточно жесткие законодательные взыскания. Это выражается в штрафах, судебных решениях и санкциях. Зачастую дело не ограничивается только штрафами: обычно суд обязывает владельца жилища самостоятельно демонтировать контур.
Судебные иски обычно подают залитые снизу соседи. Поэтому, прежде чем обустраивать в своем жилище теплые полы, следует досконально изучить все сильные и слабые стороны этой схемы, просчитав возможные риски и негативные последствия. Как прописано в СНиПе, любые изменения в отопительную систему квартиры разрешается вносить только после предварительного согласования с ЖКХ и Теплосетями. Как показывает практика, единственным возможным вариантом реализации задуманного является обустройство тех видов автономного отопления, которые оговорены в проектной документации.
Основные работы
Бетонная технология. Подходит для полов из бетонных плит перекрытия. Общая схема такая:
Шаг 1: На первом этапе демонтируется старое покрытие пола, удаляется стяжка, основание тщательно зачищается.
Если перепад высот или неровности зачищенного пола превышают 5 мм, не обойтись без выравнивания. Самовыравнивающуюся смесь следует готовить по инструкции, указанной на упаковке. Раствор выливается на очищенную от пыли и мусора поверхность, разравнивается шпателем и для удаления пузырьков воздуха прокатывается игольчатым валиком. На обувь необходимо надеть шипованные насадки. Более подробно о выравнивании пола самовыравнивающейся смесью .
Шаг 2: Выравненный черновой пол необходимо гидроизолировать – для этих целей можно использовать полотна толстой пленки из полиэтилена, уложенные с перехлестом в 15 – 20 см и скрепленные полосами скотча. Затем у основания стен по всему периметру сплошной полосой крепится демпферная лента, в качестве демпферной ленты можно использовать вспененный полистирол, толщиной 8 мм, компенсирующий тепловое расширение стяжки.
Шаг 3: Следующий этап – укладка теплоизолятора, он предотвратит возникновение теплопотерь. Традиционно используется рулонный фольгированный материал толщиной 50 – 150 мм (для первого этажа дома с неотапливаемым подвалом) или 30 – 50 мм (для верхних этажей отапливаемого дома).
На утеплитель можно положить армирующую сетку и крепить к ней трубы при помощи проволочных закруток или пластиковых хомутиков.
Это несколько устаревшая технология, которой на смену приходят новые решения, в частности:
- монтаж на теплоизолятор фиксирующих траков для труб;
- крепление труб непосредственно к фольгированному утеплителю при помощи особых скоб;
- применение в качестве теплоизолятора специальных матов с выступами-фиксаторами для труб.
Шаг 4: Укладку труб следует выполнять строго по схеме, разработанной заранее. Если вы крепите трубы к арматурной сетке, следите, чтобы фиксация не была жесткой, иначе полимерная труба, расширившись при нагреве, может повредиться. Также избегайте чрезмерного изгибания трубы (на ее поверхности не должны образовываться белые полосы), укладывайте контур постепенно разматывая бухту, а не доставая из нее трубу виток за витком.
После подключения контура к коллектору крайне важно провести гидравлические испытания, которые выявят возможные погрешности в монтаже. Тема подключения водяного теплого пола слишком обширна и поэтому мы разберем ее в следующей статье
Система должна функционировать под давлением в 3 — 4 бар на протяжении суток или более.
Шаг 5: Если гидравлические испытания прошли успешно, можно приступать к заливке стяжки. Под плиточный или каменный пол лучше сделать стяжку толщиной 30 – 50 мм, чтобы тепло распространялось равномерно. Покрытие из ламината или паркета (рассчитанного на эксплуатацию при напольном отоплении) можно уложить на более тонкую стяжку, дополнительно армированную сеткой.
Для укладки стяжки установите параллельные друг другу маяки из алюминиевого профиля. Они закрепляются на комки гипсовой смеси и выравниваются по уровню. Затем промежуток между дальними маяками, а также зазор между крайним маяком и стеной заполняется раствором для стяжки.
При помощи правила стяжку следует разровнять. После частичного схватывания стяжки на всей поверхности пола удалите маяки, получившиеся углубления заполните рабочим раствором и разровняйте поверхность.
К эксплуатации теплого пола можно приступить только после набора прочности бетонной смесью, на что обычно требуется до 28 дней.
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.
Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.
- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Пирог теплого пола
Пирог тёплого пола
Состав многослойной конструкции зависит от типа основания пола. Обычно это бетонная плита или деревянное перекрытие, но основанием пола может служить и грунт.
В состав пирога на бетонном основании входит:
- гидроизоляция
- демпферная лента по периметру помещения и вокруг всех конструкций
- плитный утеплитель
- фольгированный материал, отражающий тепло (может отсутствовать)
- армирующая сетка для крепления труб (может отсутствовать)
- отопительный контур
- стяжка
- чистовое покрытие
Если основанием служит грунт, то требуется уложить и тщательно утрамбовать:
- слой насыпного грунта 15 см
- слой щебня 10 см
- слой песка 5 см
Затем заливается черновая стяжка, после чего можно монтировать теплый пол по той же схеме, что и в случае с бетонным основанием.
Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы
Монтаж водяного теплого пола с бетонной стяжкой
- В первую очередь монтируют коллекторный шкаф. Небольшая глубина – всего 120 мм – позволяет разместить этот элемент внутри стены, если только она не является несущей — такие стены даже штробить нельзя.
- Далее выполняют подготовку поверхности, как это было описано выше. Если в помещении предполагается уложить несколько контуров, то демпферную ленту следует укладывать не только по периметру, но и между ними.
- На пол укладывают армирующую сетку с размером ячейки 150х150 мм, связанную из прута диаметром до 5 мм.
- Далее укладывают сам контур. Выпускаются специальны монтажные профили с гнездами для крепления трубы, однако, при наличии армирующей сетки можной обойтись и без них – труба привязывается пластиковыми хомутами прямо к сетке. Хомут не должен затягиваться туго, чтобы у трубы оставалась возможность небольшого смещения.
- Готовый контур подвергают опрессовке, выдерживая его в течение суток под давлением в 4 – 6 атм.
Если опрессовка прошла успешно, приступают к заливке стяжки. При этом труба должна оставаться под давлением, хотя бы рабочим. Материалом стяжки может служить специальная смесь, изготовленная для устройства ТП, либо пескобетон марки М300. Толщина покрытия – от 40 до 70 мм.
По прошествии 28-ми суток (столько сохнет бетон) укладывают чистовое покрытие и включают систему ТП. Температуру теплоносителя нужно увеличивать постепенно.
Коллектор и нагревательный котел
Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.
Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.
Монтаж теплого пола
Коллекторный блок и его обустройство
После укладки труб нужно реализовать задачу по сбору всей конструкции. Это можно сделать, соединив в одно целое все части системы в коллекторе. Схема подсоединения труб выглядит так:
- штуцеры или тройники врезаются в напорную и обратную трубу отопления;
- шаровые вентили монтируются на отводы. Именно от них и будет тянуться труба теплого пола к коллекторному узлу;
- в напорной ветке происходит сборка вентиля, тройника и термостата;
- в обратной ветке должны быть собраны вентиль, тройник, штуцер для сброса воздуха;
- байпас (вертикальная часть трубы) должен быть врезан между тройниками, к нему подсоединяют циркуляционный насос;
- в верхнюю часть коллектора надо вмонтировать расходомеры, а в нижнюю термостаты.
Правильно соединить все элементы в одно целое несложно, но потребуется точность и аккуратность. Поэтому перед тем как начать сборку коллектора, стоит внимательно изучить технологию
Когда коллекторный шкаф собран, а система не только подключена к котлу, но и опробована, остается выполнить самую тяжелую часть монтажа, имеется в виду, заливка «пирога» бетоном.
