Установка маяков на пол

Основные разновидности маячков для наливного пола

Заливка может быть выполнена с применением нескольких разновидностей рассматриваемых изделий. С особенностями их использования вам предлагается ознакомиться в следующей таблице.

Таблица. Виды маячков для пола и особенности их использования

Тип изделия	Особенности применения
Штукатурный профиль	Один из наиболее популярных и бюджетных вариантов. Хорошо подходит для использования в помещениях небольшой площади. Существует ограничение по толщине заливки – до 30 мм. Работа выполняется в простой последовательности. Сначала в пол вкручиваются саморезы и определяется нулевой уровень. Между вкрученными изделиями натягивается леска. Путем вкручивания и выкручивания саморезов обеспечивается горизонтальное положение каждого отрезка лески. В завершение в полученных «квадратах» быстро раскладывается самовыравнивающийся состав или обычный цементный раствор. На бугорки раствора накладывается металлический штукатурный профиль и вдавливается в раствор до достижения полного соответствия натянутой ранее леске. После этого выполняется непосредственно заливка выбранной смеси.
Маячки из стальных труб	Применяются при обустройстве заливки в больших помещениях. Наливной пол должен иметь толщину не менее 20 мм, в противном случае будут видны трубы. Маячки устанавливаются по всей поверхности, покрытой смесью. Для регулирования высоты трубы вдавливаются в самовыравнивающийся состав. После обозначения уровня, маячки обкладываются раствором. После высыхания стяжки трубы извлекаются. Для заделки образовавшихся неровностей применяются остатки использованной ранее смеси.
Алюминиевый профиль	Популярный и довольно эффективный вариант. Сначала в основание вкручиваются саморезы с шагом порядка 0,5 м. За счет этого выполняется обозначение нулевого уровня. Между шурупами натягивается прочная нить либо леска. Подкручивая саморезы, исполнитель обеспечивает одинаковое расстояние до основания. Поверх саморезов укладывается алюминиевый профиль, традиционно использующийся при монтаже гипсокартонных листов. С каждой стороны от профилей и под ними раскладывается раствор. После его застывания пространство между профилями заполняется основной частью заливки.
Профессиональные маячки	Они же реперы для пола. Позволяют максимально быстро обозначить требуемую толщину заливки, обеспечив одинаковый уровень будущей конструкции. Маячки быстро демонтируются после обустройства наливного пола, не оставляя следов. Именно реперам в настоящее время отдается наибольшее предпочтение.

Маяки для наливных полов — реперы

Если перепады пола не имеют каких — то запредельных значений, то целесообразней будет воспользоваться самовыравнивающимися наливными полами. Многие новички допускают ошибки наивно полагая, что смесь сама заполнит все неровности.

При заливке самонивелирующей смеси используются специальные маяки. Их даже можно не покупать, а изготовить самостоятельно.

Если нет желания возиться с изготовлением маяков для налиного пола, то их можно купить. Репер — это проффесиональный маяк, который представляет из себя треногу с вращающимся механизмом.

Вращая центральный болт вы выставляете требуемый уровень заливки. Ставят реперы с шагом в 1 м. После заливки наливных полов реперы убираются.

Подготовительные работы

Как установить маяки для стяжки пола на голое основание? Для этого в первую очередь необходимо подготовить поверхность.

Первые шаги

Выполняем этапы предшествующие заливке бетона:

Убираем с территории весь мусор.

Ликвидация строительного мусора

• Производим зачистку всех отслоений.
• Трещины замазываем шпаклёвкой или густым цементным раствором.

Ликвидация трещин

Грунтуем поверхность.

Грунтовка бетона

Стелем гидроизоляционный материал.

• Укладываем слой звукоизоляции.
• Монтируем утеплитель.

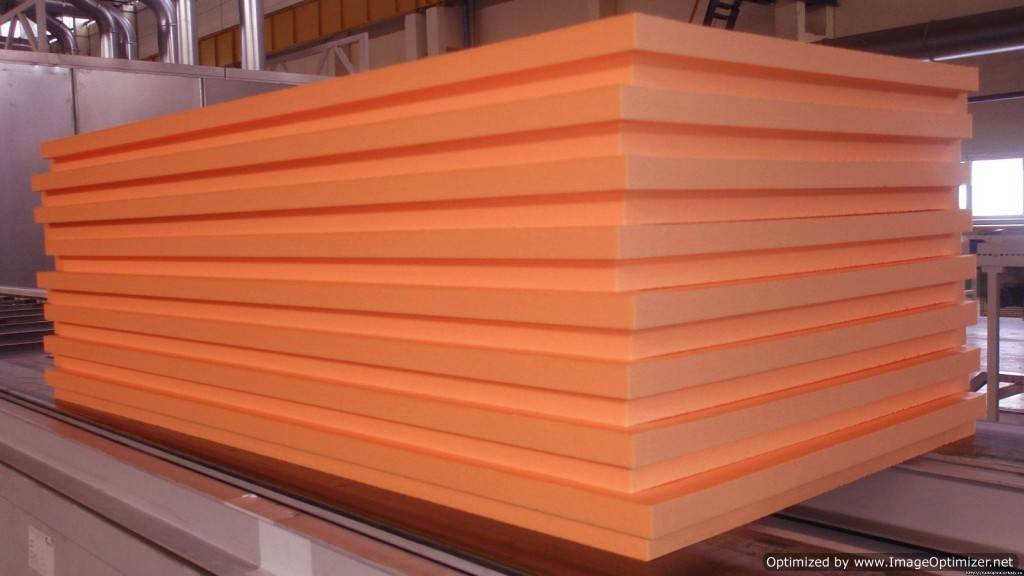

Плиты экструдированного пенополистирола

Теперь, чтобы установка маяков для стяжки пола прошла качественно, переходим к поиску нулевого уровня.

Нулевой уровень

Инструкция определения:

• Отмеряем один метр от имеющегося основания и ставим на стене соответствующую отметку.
• От неё по всему периметру стен прочерчиваем ровную линию с помощью ватерпаса. Эта линия называется базовый уровень или горизонт.

Схематическое изображение поиска уровня чистого пола

• Отмеряем от базового уровня расстояние до пола в наиболее высоких местах.
• Там, где оно будет наименьшим, ставим отметку.
• От отметки отступаем три сантиметра вверх и проводим с использованием ватерпаса линию нулевого уровня. Три сантиметра – это будет минимальная толщина стяжки для пола.

Для того чтобы исключить возможность наличия самой высокой точки основания посередине комнаты делаем следующее:

• Натягиваем бельевую верёвку над полом по получившемуся нулевому уровню.
• Проводим её параллельно поверхности.
• Если она цепляется на большую возвышенность, то переносим линию выше. Если за маленький пик, то разбиваем его перфоратором.

Маяки для наливных оснований из шурупов

Это один из простых вариантов маяков, который делается из подручных материалов. Во время ремонта, а тем более – капитального, в помещении в любом случае найдется несколько шурупов, из которых и изготавливаются маяки. Обычно достаточно просто вкрутить их в основание, а между ними натянуть до нужного уровня леску.

Шурупы вкручены в основание

Первый маяк устанавливается на расстоянии 25-30 см от стены. В полу требуется высверлить неглубокие отверстия нужного диаметра, в которые вставляются дюбеля. Расстояния между отверстиями в одном ряду, да и между шурупами в соседних рядах должно быть небольшим – около 0,5 м. Заменить профессиональный дюбель можно чопиком из пробки или дерева. В него вкручиваются саморезы на определенную высоту.  Далее, уже зная, какой уровень должен быть у готового пола, между шурупами протягивается тонкая леса. В целом, подойдет любой материал, но только тот, который не будет сильно растягиваться.

Желательно помнить, что такой тип конструкций используется чаще всего для бетонных оснований. Для деревянной основы он не очень пригоден – велик риск повредить уложенную ранее гидроизоляцию.

План-схема размещения системы маяков из саморезов

Определяем нулевой уровень пола

Способов определить уровень полов два — при помощи лазерного уровня и без онного.

Как определить уровень полов с помощью лазерного уровня

Устанавливаем лазерный уровень посередине комнаты. При наличии лучше использовать лазерный осепостроитель.

При помощи рулетки находим самую верхнюю точку. Она будет отправной точкой в расчетах минимальной толщины стяжки. Чтобы узнать, как рассчитать толщину стяжки читайте эту статью.

К нулевой точке прибавляем высоту стяжки и получаем уровень, по которому будут выставлены маяки.

Как определить уровень полов без лазерного уровня

Если нет в наличии лазерного уровня, то можно обойтись и без него. Рядом с дверным проемом отмечаем точку на высоте 100 мм. От нее по всему периметру помещения строительным уровень отмечаем линию.

Рулеткой находим наивысшую точку и делаем отметку с учетом толщины стяжки.

Теперь отбиваем найденный уровень стяжки по периметру комнаты.

По бокам стен насверливаем по несколько отверстий (количество зависит от площади помещения), устанавливаем саморезы и натягиваем капроновые шнуры, по которым будут выставляться уровень маяков.

Подготовка основания

Установка маяков производится на уже подготовленное к заливке пола основание. То есть для начала нужно по возможности удалить старое покрытие, оставив только бетонную стяжку. Притом если она находится в ненадлежащем состоянии, то ее придется демонтировать и залить новую, срок сушки которой составляет 28 суток.

Поверхность подходящей для монтажа наливного пола стяжки должна быть максимально ровной, на ней не должно быть глубоких выбоин. Все такие деформации нужно заделать. Также рекомендуется простучать стяжку на наличие пустот – их быть не должно, иначе пол со временем в этой части может провалиться.

Основание нужно подготовить перед установкой маяков

Также на поверхности не должно быть мусора – полы нужно очистить строительным пылесосом. Затем наносится грунтовочная смесь, которая улучшить сцепление и позволит стяжке не пылить

Важно уложить и гидроизоляцию

Расчет маячков для стяжки

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

1. Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
2. В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
3. С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Реечные маяки: удалять или нет

Вокруг вопроса, стоит ли удалять маяки после высыхания залитой стяжки, также ведётся много споров. Одни говорят, что со временем металл проржавеет, дерево сгниёт и образуется провал. Другие утверждают, что если планируется последующая чистовая отделка в виде наливного эпоксидного пола или керамогранита, то воздух не будет попадать внутрь, что не оставит коррозии никаких шансов. Здесь решать каждому самостоятельно, редакция Homius может лишь выразить своё мнение. А оно таково: если маяк не сильно заглублён, то его стоит демонтировать. После того, как он будет удалён, канавку нужно вычистить от мусора, продуть, удалив пыль, и нанести грунтовку. Когда она высохнет, канавку необходимо замазать вровень с остальным полом. Много времени это не займёт, зато мастеру будет спокойнее.

Последствия укладки ламината на неровную стяжку, выполненную без маяковФОТО: pinterest.ru

Особенности и виды маяков

Маячок – это приспособление в виде рейки, крепящееся к стенке или полу в одной плоскости по линии горизонта. Устройство значительно облегчает работу и позволяет идеально выровнять поверхность.

Существует огромный выбор направляющих, поэтому каждый человек сможет отдать предпочтение тому виду изделия, которое наиболее для него удобное. Сегодня строители используют:

• Древесные рейки;
• металлические конструкции для оштукатуривания;
• металлические направляющие, предназначающиеся для работ по гипсокартону;
• стальные трубы;
• горки (кучки) из строительной смеси;
• растворные выравниватели.

Каждый вид направляющих имеет массу достоинств, ну, и, конечно же, ряд незначительных недостатков.

Древесные конструкции

Деревянные маяки для выравнивания пола используют редко, так как уровень не всегда точный. Почему их тогда применяют? Из-за приемлемой цены и возможности формирования любой толщины слоя. Используются чаще всего при сухой стяжке.

Штукатурные металлические рейки

Этот вид маячков для пола довольно популярен в строительном мире. Они идеальны для тонкой стяжки, кроме того, отличаются дешевизной. Но и недостатки у них есть – гибкая конструкция, которая во время работы может деформироваться и пружинить. Поэтому обращаться с ними надо предельно аккуратно. Используются при укладке стяжки из цемента толщиной не более 10 мм и выравнивании поверхности наливными смесями.

Металлические изделия для работы с гипсокартоном

Маяки под стяжку из металла (Т и П-образного профиля) очень востребованы, поскольку дешёвые и простые в монтаже. Однако толщина слоя строго фиксируется устройством – не более 30 или 60 мм (в зависимости от размера профиля). Применяются при цементной и сухой стяжке (засыпке).

Стальные трубы

Этот вид направляющих используется при стяжке огромных площадей и при большой массе раствора. Их достоинства – прочность, неподверженность к изменению формы во время строительных работ. Но и недостатки имеются – высокая цена материала и трудоёмкая установка маяков.

Растворные выравнивающие приспособления

Конструкции из строительных смесей используются довольно часто, но только профессионалами, так как правильно сделать маяк сложно. Однако тот человек, который научится изготовлять растворные приспособления, не будет больше тратиться на покупку дополнительных выравнивающих реек.

У изделий, понятное дело, есть ряд достоинств – экономия денежных средств, отсутствие необходимости демонтажа приспособлений, наличие безупречно ровной и гладкой поверхности без огрехов. Имеется и недостаток – требуется время (не менее 12 часов) на просушку самодельных маяков. Используются направляющие для любого вида стяжки.

Горки из строительной массы

Часто мастера используют горки из строительных смесей в качестве маяков под стяжку. Они безупречны для полусухой смеси, выравнивающей поверхность. Разумеется, у горок, играющих роль направляющих, имеются достоинства – дешевизна (не нужны дополнительные материалы), простота монтажа, нет необходимости в их извлечении. Недостаток можно выделить один – вынужденный технический перерыв – не менее 12 часов, чтобы кучки высохли.

Выбрали для себя материал? Тогда приступаем к работе. Не знаете, как выставить маяки? Ну, ничего, сейчас научитесь.

Выставление маяков-направляющих по нулевому уровню

Способов проведения этой операции – немало. Самая простейшая методика – просто натянуть прочный шнур между линиями на стене и по нему вставлять маяки. Однако подобная простота чревата серьезными ошибками – шнур или леска достаточно сильно провисают, не давая требуемой точности.

Стоит рассмотреть один из самых, наверное, простых, и вместе с тем – точных технологических приемов. Используются для этой цели длинные саморезы.

• Предполагается, что на полу уже нанесена предварительная разметка линий будущих направляющих.
• В самом удаленном углу на лини разметки, в отступом по 250 ÷ 300 мм от каждой стены, в пол ввертывается саморез. Для этого, если основание бетонное, придется предварительно предусмотреть отверстие с вставленным в него полимерным дюбелем либо деревянным чопом.
• Верхний срез шляпки самореза вставляется вровень с нулевой отметкой на стене – это контролируется с помощью строительного уровня. Регулировать высоту очень просто – ввинчивая или, наоборот, выкручивая саморез отвёрткой.

Установка и выравнивание маячков-саморезов

• Подобная же операция проводится и на противоположном конце этой линии.
• Теперь саморезы соединяются прочной нитью (леской) в натяг, без провиса, так, чтобы она проходила по срезу их шляпок.
• На расстоянии 300 ÷ 400 мм друг от друга по этой линии вворачиваются такие же саморезы, и так же регулируется их высота над поверхностью пола.
• Теперь нить можно убрать и тщательно проконтролировать единый горизонтальный уровень шляпок линии саморезов с помощью уровня или правила. При необходимости можно откорректировать их, слегка проворачивая отверткой.
• Точно так же поступают и со следующими рядами, проводя одновременно скрупулезный контроль во всех направлениях – вдоль и поперек комнаты, по диагонали.
• В итоге все помещение должно быть покрыто подобной «сетью» маяков-саморезов. Можно переходить к установке направляющих.
• Около вкрученных саморезов вкладываются небольшие горки бетонного раствора. П-образный профиль надевается сверху на ряд саморезов, прижимается вниз до упора в шляпки и одновременно вдавливается в раствор. Главное – избежать перекоса верхней плоскости профиля, так, чтобы он сел равномерно с обеих сторон маяка.

Установка и фиксация металлических профилей

После надежного схватывания раствора система маяков готова к заливке стяжки. Иногда для ускорения процесса в качестве фиксирующего направляющие раствора применяют, например, плиточный клей – об значительно быстрее застывает.

Методика может быть и иной, но эта отличается и простотой, и точностью, она опробована мастерами и заслужила только положительные отзывы.

Технология установки маяков для стяжки пола

Технология установки маяков всецело зависит от вида стяжки пола. Рассмотрим наиболее распространенные.

Маяки для полусухой, цементной и бетонной стяжки пола.

Существует несколько вариантов маяков для этих видов стяжки:

1. Металлические профили. Для этого используются П-образные профили размером 27×28 мм или 27×60 мм, уложенные на саморезы острыми краями вверх. Для добавления прочности они могут вкладываться друг в друга. К основанию пола они прикрепляются раствором.
2. Профиль на основании из раствора. Самым распространенным является гипсокартонный профиль (27×28 мм), который в перевернутом виде устанавливается на холмы из раствора, кирпичи, деревянные бруски или фиксируется саморезами, которые должны входить в дюбель больше чем на половину. Он закрепляется на подставках с помощью цементно-известкового раствора. Обычно для усиления прочности перед установкой два профиля вкладываются друг в друга.
3. Профиль на саморезах. Для этого в основание пола через 200 — 300 мм устанавливаются дюбеля, на которые с помощью саморезов крепятся профили для маяков.
4. Для полусухой стяжки маяки практически не используются. Для этого в углах помещения формируются четыре площадки из раствора с необходимым уровнем. Затем между ними натягивается проволока, служащая ориентиром при стяжке пола.

Маяками для наливного пола служат реперы или саморезы. Перед их установкой основание пола обязательно грунтуется, которая в течение 5 — 6 часов должна сохнуть. Технология установки реперов рассмотрена выше.

Вместо реперов могут использоваться самодельные маяки из саморезов, вкрученных в дюбели. Они выставляются на нулевой уровень и затем между ними натягивается крепкий шнур, служащий ориентиром при заливке пола.

Маяки для сухой стяжки пола. В этом случае оптимальными маяками служат профили для гипсокартона размером 27×60 мм или профили из нержавейки с антикоррозийным покрытием, которые укладываются на саморезы острыми краями вверх.

Установка маяков для обустройства сухой стяжки

Установка маяков для обустройства сухой стяжки

Общие рекомендации

Сухая стяжка делается с применением сыпучих материалов и их смесей, среди которых признанным фаворитом является керамзит. С функциями маячков для обустройства подобной засыпки наилучшим образом справляются металлические профили. При желании можно использовать изделия любой формы

Наряду с этим, важно понимать, что после обустройства стяжки профили демонтироваться не будут, поэтому высота ориентиров должна подбираться в соответствии с толщиной засыпки – в данном случае от 30 мм

Сухая стяжка пола

Для обустройства маячков следует использовать достаточно прочный профиль, чтобы в дальнейшем он не прогибался под весом засыпки – из-за этого ровность стяжки нарушится. От использования тонких профилей по возможности надо отказываться, т.к. для правильного выполнения стяжки их придется закрепить на поверхности, что потребует выполнения ряда подготовительных мероприятий с использованием дополнительных материалов. Попросту зафиксировать тонкий профиль саморезами вы не сможете – такое крепление нарушит целостность влагозащитного слоя, что не лучшим образом отразится на долговечности и ключевых характеристиках пола.

Маячки для сухой стяжки

Маяки из П-образного профиля

При обустройстве сухой стяжки маяки лучше всего делать из П-образного профиля. Используйте направляющие с высотой стенок от 27 мм. Работа выполняется в следующем порядке:

• профили устанавливаются на основание острыми кромками вверх. Шаг размещения ориентиров выбирайте так, чтобы он не превышал длину применяемого вами правила. Чаще всего придерживаются 100-сантиметрового шага;
• засыпьте промежутки между кромками и непосредственно маяками выбранной строительной смесью;
• проведите правилом по профилям, избавляясь от излишков засыпки и одновременно выравнивая слой стяжки.

П-образный профиль для маяков, фото

В результате маячки будут соприкасаться с уложенным поверх листовым материалом только своими кромками, что позволит сохранить звукоизоляционные и другие значимые характеристики основания.

Реперы

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Нулевой уровень

Нулевой уровень – это горизонтальная линия вдоль всего помещения, которая является определяющей при расчете высоты заливки. Правильно выставленный нулевой уровень – это залог успеха обустройства любой стяжки. Последовательность работ следующая:

• отступаем вверх от пола, допустим, на 1 метр и ставим начальную точку;
• используя уровень (лазерный или водяной), от этой точки прочерчиваем вдоль всех стен помещения первоначальный уровень;
• применяя рейку и маркер, производим замеры и определяем самое большое расстояние от первоначального уровня до поверхности основания и самое маленькое;
• высчитываем разницу между двумя этими величинами и, исходя из этого, определяем тип стяжки (будет ли она выполнена самовыравнивающимися смесями, или с использованием бетонной смеси, с армированием или без, и так далее);
• точка с наименьшим расстоянием от первоначального уровня до поверхности основания является отправной для нулевого уровня, который и вычерчиваем по всему периметру;
• определив тип стяжки, выбираем толщину заливки; эту величину откладываем вверх от нулевого уровня и проводим еще одну линию, по которой и будет происходить выставление ориентиров (то есть верхняя часть маячков должна находиться на одной высоте с разметкой на стене).

• https://stroy-podskazka.ru/pol/styazhka/mayaki/
• https://opolax.ru/cementno-peschanaya-styajka/mayaki-dlya-styajki-vidy-mayakov-dlya-styajki
• https://zamesbetona.ru/betonirovanie/majaki-dlja-stjazhki-pola.html
• https://pobetony.expert/stroitelstvo/kak-pravilno-ustanovit-majaki-dlja-stjazhki-pola
• https://DomZastroika.ru/interior/kak-vystavit-mayaki-dlya-styazhki-pola.html
• https://pol-exp.com/mayaki-dlya-styazhki-pola/
• https://otdelkagid.ru/vnutrennyaya/pol/kak-vypolnit-ustanovku-mayakov-dlya-styazhki.html

Типы крепления маяков

Мы уже упоминали, что каждый мастер имеет свои предпочтения монтажа маяков или выбирает их в зависимости от конкретных условий на стройке. Но есть несколько общих наиболее используемых методов.

Таблица. Методы установки маяков.

Метод установки	Краткое описание, эксплуатационные характеристики
Металлический профиль на подставках	Под элемент подсовываются подставки различной толщины до тех пор, пока его положение не выровняется по отмеченным линиям. Этот метод самый неудачный и применяется только неопытными строителями. Особых преимуществ нет, а недостатков много. Во-первых, невозможно точно подобрать подставки по толщине. Во-вторых, такие конструкции требуют довольно много времени. В-третьих, столбики из подставок очень неустойчивы, их потом обязательно следует фиксировать. Делается это в большинстве случаев при помощи цементно-песчаного раствора. Спрашивается, зачем тогда заниматься подставками, если профили сразу можно выставить на раствор?
Металлический профиль на саморезах	На полу отбиваются дополнительные линии, на которых будут высверливаться отверстия под дюбели. Затем высверливаются отверстия, расстояние между ними примерно 30–40 см. В отверстия вставляются пластиковые элементы дюбелей и вкручиваются саморезы. Все шляпки выставляются в одной плоскости, как это делается, мы расскажем ниже. К шляпкам фиксируются металлические профили. Можно пользоваться специальными пластиковыми фиксаторами или прикручивать элементы проволокой. Этот метод обеспечивает прочную и точную фиксацию маяков, но требует много времени. Кроме того, высверливать несколько сотен отверстий в бетонных перекрытиях – дело очень шумное, долгое и тяжелое.
Металлический профиль на цементно-песчаном или гипсовом растворе	Профессиональные строители используют именно этот метод. Он отлично работает много лет и за это время на практике доказал свои преимущества. Металлические элементы фиксируются на небольших кучках раствора. Для того чтобы раствор быстрее схватывал, применяются специальные строительные технологии. С гипсом работать сложнее, надо иметь большой опыт. Обо всех секретах будет рассказано в пошаговой инструкции.

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

Установка штыревых маяков — сверху прикручиваются направляющие

Мы дадим подробную пошаговую инструкцию монтажа маяков всеми тремя способами. На основании полученных знаний появится возможность сделать осознанный и правильный выбор метода монтажа маяков для стяжки пола.

Маяковые лаги для деревянного пола — для регулировки их высоты используют деревянные бруски, фанеру или др. материалы. Горизонтальность лаг тоже проверяют, используя уровень
