Какую технологию возведения лучше выбрать?
Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.
Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.
ОБРАТИТЕ ВНИМАНИЕ!
Деревянный пол является традиционным решением, но специфика древесины как материала имеет слишком много нежелательных моментов, поэтому от этого варианта все чаще отказываются в пользу других методик.
Заливка бетонного пола по грунту в частном домостроении
Заливные полы пользуются все большей популярностью среди застройщиков частных домов благодаря своей долговечности при эксплуатации.
Особенности, плюсы и минусы способа
Полы по грунту в частном доме противостоят большим нагрузкам, не образуя трещин и вмятин. У них долгий срок службы. При хорошей теплоизоляции и правильной цементно-песчаной основе жилое помещение застраховано от потерь тепла через пол.
Плюсом напольной стяжки по грунту является то, что ее можно покрывать ламинатом, линолеумом, паркетной доской, модульным, ворсистым, другим накрытием. Под заливку можно использовать электрические или водяные системы отопления с подключением к централизованному или индивидуальному источнику тепла. На заливке пола бетоном не появляется грибковая плесень, его не едят насекомые.
К минусам заливных полов на грунт относят:
- длительность его высыхания перед эксплуатацией, которая доходит до 1 месяца в зависимости от погоды и температуры воздуха;
- высокую цену на материалы;
- не каждый владелец домостроения может справиться с работой, лучше нанять специалистов в этой области;
- при самостоятельной заливке понадобится приобрести бетономешалку, без которой невозможно добиться однородности раствора, лопату для перемешивания и разравнивания смеси, ведра для переноса раствора.
Для уплотнения грунта, трамбовки сыпучих материалов необходимо иметь утрамбовочное приспособление, состоящее из пары сбитых кусков доски. При выравнивании заливки используют правило. Образовавшиеся воздушные пузырьки в свежезалитом полу удаляют с помощью игольчатого валика. Шероховатости на застывшем бетоне зачищают металлической щеткой.
Инструкция изготовления черновой стяжки для пола по грунту
Рассмотрим наиболее сложный и трудоемкий вариант с использованием всех слоев подсыпки.
Шаг 1. Сделать замеры. Вначале на ленте фундамента нужно обозначить уровень чистового пола.
Высотные отметки в проекте
Для этого следует пользоваться лазерным или гидроуровнем. Размер определяется согласно проектно-технической документации или рабочих чертежей на объект. Далее вниз нужно ставить метки на толщину пола в зависимости от его конструкции, толщину чистовой стяжки, черновой стяжки, слоя гравия и песка.
Использование гидроуровня
Выполнение разметки
Шаг 2. Вынуть грунт на расчетную глубину, очисть площадку, подготовить к засыпке песком. Утрамбовать рыхлый грунт или аккуратно подчистить основание совковой лопатой.
Трамбовка грунта
Шаг 3. Засыпать песок. Как правило, толщина слоя колеблется в пределах десяти сантиметров. Если потребуется большое количество песка, то сыпать его нужно поэтапно, каждый слой отдельно трамбовать. Качество трамбования значительно улучшится, если работы выполнять с помощью специальных механизмов: вибротрамбовок или виброуплотнителей. Во время трамбовки нужно следить, чтобы песок имел более-менее ровную и горизонтальную поверхность.
Трамбовка песчаной подсыпки
Подушка песчаная
Трамбовка песка виброплитой
Утрамбованная подушка
Трамбовка – очень важный этап обустройства черновой стяжки по грунту, спешить не нужно. Все ямы подсыпаются и опять трамбуются, бугорки срезаются.
Вибротрамбовка
Шаг 4. Насыпать слой щебня толщиной ≈ 5–10 см, тщательно утрамбовать его. Щебень лучше брать нескольких фракция оп размерам. На песок насыпается более крупный, под черновую стяжку мелкий. Таким способом улучшаются несущие характеристики основания. Часть инженерных коммуникаций можно прятать в слоях подсыпки или непосредственно в черновой стяжке. Не нужно стремиться установить там все трубы и электрические сети, в случае возникновения аварийных ситуаций к ним очень сложно добраться для выполнения ремонтных работ.
Щебневая подушка
Шаг 5. Подготовить бетонную смесь.
Ручное замешивание
Самостоятельное изготовление бетонной смеси
Делать ее можно самостоятельно с помощью бетономешалки или заказывать готовую у строительных компаний. Выбирать нужно самостоятельно, оба варианты могут быть оптимальными при определенных условиях. Рекомендуется подсчитать стоимость материалов в обеих случаях, оценить свои материальные возможности и физические силы, количество рабочих.
Бетонная смесь по густоте должна быть ниже средней. Такие показатели позволяют бетону самостоятельно разливаться по площади пола. Одним из плюсов использования жидкого бетона – отсутствие необходимости устанавливать маяки и выполнять трудоемкие работы по его выравниванию ручными правилами.
Готовьте жидкий бетон
Рабочим нужно только немного подправить уровень в местах заливки материала. Если требуется армирование, то одновременно ставится сетка. Строительные правила требуют устанавливать ее таким образом, чтобы со всех сторон толщина бетона превышала пять сантиметров. В противном случае конструкция не будет работать как единое целое, фактическая прочность армированного бетона станет намного меньше расчетной. Последствия могут быть самыми печальными.
Армирование – порядок и выбор материала

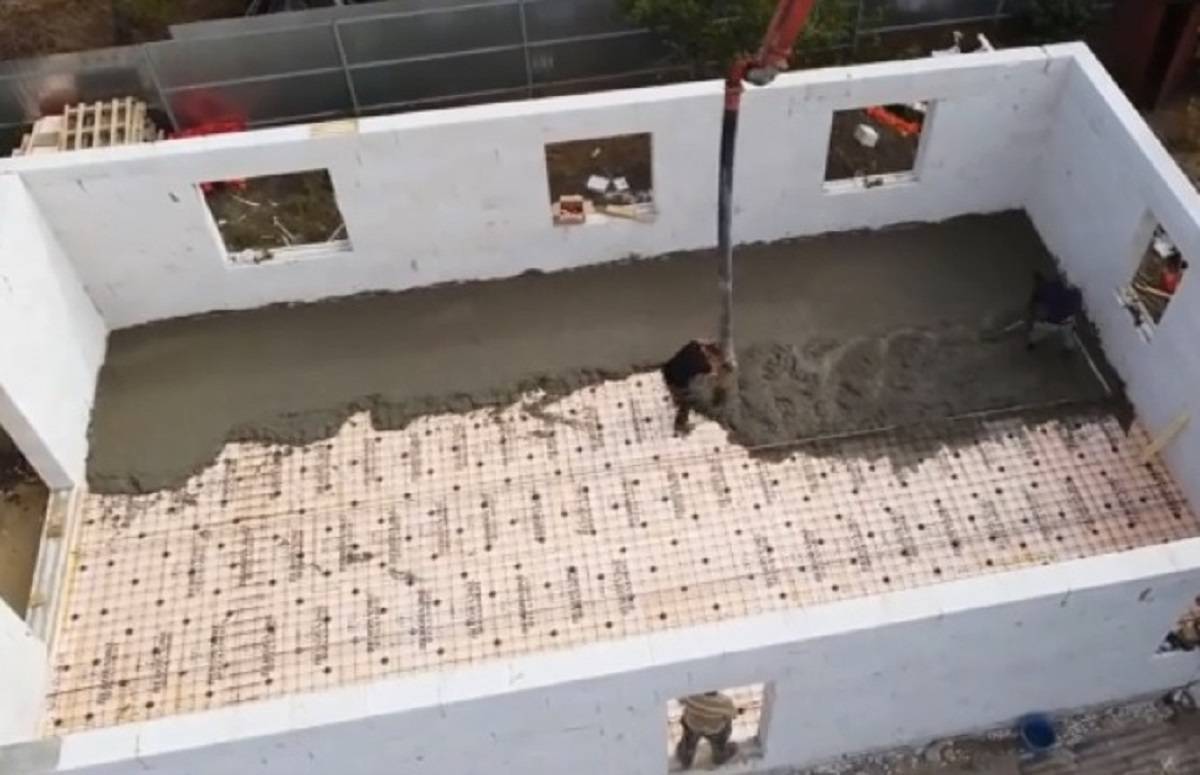

Заливка пола бетоном
Шаг 6. Для повышения показателей прочности черновой стяжки на следующий день ее обязательно нужно тщательно увлажнить. Если погода жаркая и сухая, то поливать водой рекомендуется и на ночь. Такие действия следует повторять в течение двух-трех дней. Дальнейшие работы рекомендуется проводить через 10–14 дней после заливки. За это время бетон набирает не менее 50% своей максимальной прочности, что позволяет без опасений продолжать строительные работы.
Смачивание стяжки
Каким будет чистовой пол выбирает застройщик. Независимо от выбранного варианта строители рекомендуют обязательно делать сверху надежную гидроизоляцию и класть утеплитель. Поверх этих конструкций делается чистовая стяжка под плиточный пол или укладываются деревянные лаги под иные варианты финишных половых покрытий
Такие схемы делают полы теплыми, что очень важно с учетом современных цен на теплоносители. Одновременно выполнение рекомендаций профессиональных строителей значительно увеличивает время эксплуатации половых покрытий
Чистовая стяжка по теплоизоляции
Преимущества и недостатки
Почва — подвижная структура, поэтому она влияет на все слои, располагаемые на ней. Бетонные полы в частном доме по грунту обладают множеством достоинств перед иными вариантами оснований:
- Приемлемая стоимость. Достаточно приобрести доступные материалы, чтобы в любое время сформировать стяжку.
- После застывания бетона его не требуется укреплять либо дополнительно выравнивать. На таком основании легко монтировать любые декоративные напольные материалы.
- Бетон плотно соприкасается с почвой, исключая появление грибка, поскольку отсутствует необходимый вредителю кислород.
- Долговечность. Конструкция основания эксплуатируется дольше, нежели древесина.
Однако устройство пола в частном доме не показывает уникальных технических параметров, поскольку имеет определенные недостатки:
- Когда происходит заливка бетонного пола прямо по почве, после укладки смеси теряется существенный объем полезного пространства. Нередко это значение достигает целых 60 см по высоте.
- Требуется выполнять качественную гидроизоляцию, что увеличивает финансовые расходы одновременно с трудоемкостью мероприятия.
- Полы невозможно соорудить таким методом при наличии свайного либо столбчатого фундамента. В такой ситуации не получится получить высокую прочность конструкции и защитить от повреждений материал.
- Когда коммуникационные каналы размещены в стяжке, их последующий ремонт слишком сложен и дорог.
Создание парковки
Прежде чем приступать к выполнению задач, надо уточнить, как залить площадку бетоном под авто во дворе, а делается это в несколько шагов:
- подготовительные работы на участке;
- обустройство дна будущей площадки, опалубки;
- последующее армирование;
- подготовка раствора и его заливка.
Чтобы соорудить стоянку, необходимо знать вес авто. Это позволит подобрать правильную марочную прочность бетона для соответствующих нагрузок. Лучше всего использовать цемент 500-й марки (с внесением морозостойких добавок), речной песок.
Подготовительные работы
Этот этап включает определение расположения парковки, замеры и все необходимые расчеты. Площадка должна быть доступной для свободного передвижения автомобиля. Габариты стоянки зависят от количества паркуемых авто, их размеров и веса. При этом плита не должна вплотную располагаться к фундаменту любых строений. Границы участка размечаются колышками и веревкой.
Подготовка грунта перед бетонированием
Обустройство
Разобравшись с тем, как сделать парковку на даче своими руками, надо подготовить сам участок. Удаляется трава и мусор, снимается не меньше 20 сантиметров грунта, обустраивается песчаная подушка:
- дно засыпается слоем песка (до 15 см), выравнивается, увлажняется и утрамбовывается;
- засыпается щебень (минимум 10 см), ровняется и утрамбовывается;
- третий слой не обязательный (но рекомендуемый специалистами) – агроволокно/геотекстиль (материал будет сдерживать другие слои и не позволит им расползтись при заливке бетона и из-за его тяжести).
Сама площадка должна иметь небольшой уклон, надо предусмотреть место слива.
Опалубка и армирование
После высыхания смеси опалубка будет демонтирована. Ограждения могут быть деревянными или металлическими, скрепляются между собой любыми удобными способами. Реже применяется несъемная опалубка. Для ее создания используют бордюрный камень, который устанавливается по периметру. Потребуется подготовить соответствующее основание.
Маяки выставляются после обустройства опалубки. Они необходимы для контроля ровности заливки смеси. Маяками могут выступать штыри из металлопрофиля или подобные материалы. Расстояние между маяками допускается не более 0,5 метра.
Маяки для опалубки
Армирование используется для усиления прочности будущего основания. Для этого перед заливкой на предыдущие слои укладывается арматура в один или два слоя. Делается решетка из прутов, диаметр которых должен быть 8-10 миллиметров, сами прутья желательно связать в местах стыка. Категорически запрещено использовать сварку, поскольку сетка будет очень жесткой.
Раствор и заливка
Иногда в смесь не добавляют щебень. Тогда масса должна быть такой плотности, чтобы могла проникнуть между камнями в подготовленной подушке.
Заливка осуществляется за раз, количество бетона должно хватить на слой основания 20-25 сантиметров. Для стоянки стандартная смесь делается из следующих компонентов: 2/1/3 щебень/цемент/песок. Воды должно быть достаточно для создания густого раствора.
Отвердевание происходит в течение двух суток, чтобы выпустить воздух из массы основание прокалывается в нескольких местах. Можно оставить пазы для предотвращения деформации бетона из-за температурных перепадов.
Специалисты рекомендуют накрывать саму конструкцию пленкой и увлажнять ее 3-5 раз в день. Это дает возможность бетону быстрее высыхать и лучше схватываться. Процедуру повторяют в течение недели. Бетон полностью застывает и набирает марочную прочность через месяц. Только тогда он может использоваться по назначению.
Бетонированный участок двора
Строение пола по грунту
Подошва
Для того, чтобы сделать полы по грунту, которые будут соответствовать СНиП, необходимо начинать работы с качественной основы.
Для начала на полметра, необходимо убрать слой чернозёма и заменить его песком с крупной фракцией. Слой песка поднимают над уровнем грунта и утрамбовывают виброплитой.
В процессе уплотнения песка, его поверхность поливают водой. Это нужно для лучшей усадки. Также можно использовать грунт, в который добавили гравий.
Подстилочный слой
Этот слой служит для распределения давления на основание. Ведь если просядет один угол дома, то плачевных последствий не избежать.
Для того чтобы сделать подстилочный слой заливают бетон в пять сантиметров.
Новшеством в исполнении этого уровня является профилированная мембрана, за счёт неё уменьшаются сроки работ и цена.
Гидроизоляция
Гидроизоляция необходима для защиты от влажности, важна для сохранения хорошего состояния напольного покрытия.
Если не использовать гидроизоляционные материалы могут образоваться грибки, плесень, гниль.
В дальнейшем эти неблагоприятные факторы могут разрушить фундамент и нарушат комфортное нахождение в помещении.
Материалы для гидроизоляции
Для гидроизоляции необходимы следующие материалы:
- Битумная мастика для пола;
- Стеклоткань;
- Полиэстер;
- Мембрана ПВХ
Такой же альтернативой вышеперечисленных материалов является полиэтиленовая плёнка толщиной в три миллиметра и свёрнутая в два раза.
Теплоизоляция
Большое количество тепла уходит через пол. Чтобы избежать потерь тепла, необходимо сделать теплоизоляционный слой из специальных материалов.
Для теплоизоляции используют следующие материалы:
- Минеральную вату;
- Керамзит;
- Полиуретан;
- Стекловату;
- Пенополистерол;
- Пенопласт.
Выбор утеплителя зависит от вашего желания и финансов.
Хорошим решением будет установка системы теплого пола (водяного или электрического). Такое решение, правда, обойдётся вам в копеечку, но тёплый пол по грунту позволит в дальнейшем экономить на отоплении.
Несущий слой
Данный слой считается самой главной опорой здания.
В качестве такого слоя выступает железобетонная плита и она состоит из бетона класса В12; стальной сетки; щебня, размером от 5 до 20 мм.
Выравнивающая стяжка
Перед окончательным покрытием пол нужно выровнять.
Выравнивают его при помощи цементно – песчаной смеси и заливают применяя при этом маячки.
Чистовой слой
Для чистового покрытия можно выбрать любой понравившийся материал. Например:
Винил, плитка, линолеум, 3D пол, паркет.
Чтобы выбрать материал на свое усмотрение, необходимо понимать техническое назначение каждого слоя пола. Тогда вы сможете самостоятельно произвести расчёт пола по грунту.
Преимущества и недостатки
Устройство основания таким способом имеет свои плюсы и минусы. Из положительных свойств можно отметить следующее:
- Предотвратить теплопотери конструкции помогает широкий ассортимент утеплителей.
- Температура грунта, расположенного под многослойной конструкцией пола, никогда не опускается ниже нулевой отметки.
- Нагрузка распределяется на грунтовое основание – производить сложные расчеты нет необходимости.
- Отсутствие сырости и плесени.
- Получившийся черновой пол может быть облицован любым напольным материалом.
- Отличные звукоизоляционные свойства.
- Быстрый и равномерный нагрев помещения при установке внутри стяжки водяных или электрических теплоносителей.
Существуют и недостатки:
- Демонтаж конструкции в целях проведения ремонта, особенно при повреждении труб теплого пола, является процессом трудоемким и материально затратным.
- Нельзя устраивать такой пол при близком прохождении к поверхности земли грунтовых вод и рыхлой по составу почве.
- Сооружение такой конструкции относится к разряду дорогостоящих и занимающих большое количество времени и сил.
- Существенное понижение высоты комнаты.
Слои конструкции
Технология проведения работ
Если вы хотите обустроить правильный пол по грунту, то первоначально нужно установить кирпичные опоры, на которые будут уложены лаги, между ними должно быть выдержано расстояние в 1 метр. Для опор следует использовать красный обожженный кирпич, отказавшись от искусственного камня или силикатных изделий. Столбы должны быть смонтированы по периметру и защищены рубероидом, поверх укрепляются деревянные бруски, толщина которых равна 3 сантиметрам. Предварительно следует обработать их антисептиком. Если вы задумались о том, как залить пол по грунту, данная технология была описана выше, а при желании устроить пол с помощью лаг на следующем этапе нужно уложить деревянные элементы. Лаги следует изготовить из половинок бревен, которые обрабатываются антисептиком. Если вы решили устроить теплый пол по грунту, то на следующем этапе на поверхность лаг должна быть застелена половая доска, крепление которой производится гвоздями. Доски должны быть плотно уложены друг к другу. Если есть необходимость, пол можно сделать двойным, первоначально настилается черновой пол из необрезной доски, только после укладывается гидроизоляция и чистовой пол. На этом можно считать, что конструкция готова для эксплуатации.
Общие требования к бетонным полам
Полы из бетона могут иметь несколько разновидностей, но ко всем предъявляются одинаковые тех. требования. Нормативные рекомендации проектирования и устройства бетонных полов прописаны в положениях СНиП 2.03.13-88. Соблюдение этих положений гарантирует долговечность пользования конструкциями.
Устройство бетонного пола по грунту
Таблица. Основные нормативные требования к бетонным полам.
Наименование показателя
Нормативные требования
Грунт для основания под пол
Физические показатели грунтов должны не допускать возможности деформации бетонного пола из-за естественной просадки или сезонного расширения влажной земли
В жилых помещениях принимается во внимание, что температура не опускается ниже нуля. Запрещается использовать как основание под полы грунты, не уплотненные по СНиП 3.02.01-87.
Слой подстилки
Подсыпки можно использовать только после тщательной механической трамбовки, подстилающий слой из бетона должен иметь класс бетона ≥ В 22,5
Показатели подстилающего слоя по толщине подбираются с учетом максимально возможных нагрузок. Отклонения нижней подсыпки от горизонтальности не ≤ 15 см на 2 м длины пола. Подсыпка делается песком или гравием.
Гидроизоляция
Предусматривается подстилающим, применяется в случаях, если пол расположен в зоне капиллярных вод. При этом высота поднятия влаги по капиллярам принимается в параметрах 0,3 м у песка крупной фракции, 0,5 м у мелкой фракции и 2,0 м для глины. Высота расположения грунтовых вод, как рассказывают многие дилетанты, никакого влияния на высоту поднимания капиллярных вод не оказывает.
Слой тепло- и звукоизоляции
Толщина теплоизоляции бетонных конструкций регулируется положениями СНиП и зависит от конкретного назначения помещения. Полы из бетона на грунте, устанавливаемые в отапливаемых помещениях, должны иметь теплоизоляционную прокладку по периметру примыкания к фундаменту или стенам. Эта прокладка дополнительно компенсирует тепловые расширения конструкций.
Финишная стяжка
Предусматривается при необходимости выравнивания поверхности бетонного слоя, для укрытия различных инженерных сетей, понижения показателей теплопроводности и созданий уклонов (при необходимости). Толщина на 15-20 мм должна быть более диаметра инженерных трубопроводов. Для наливных покрытий с полимерами стяжка делается из бетона ≥ В15, прочность легкого (полусухого) бетона ≥ 10 МПа. При увеличении нагрузок на пол по отдельным участкам толщина стяжки рассчитывается с учетом исключения деформации и потери целостности.
Монтаж с использованием деревянных балок
Установка пола по грунту при помощи балок из дерева производится за несколько шагов:
- Почва засыпается щебенкой – толщина слоя должна равняться 5 см. Щебень утрамбовывается, потом покрывается битумом;
- С помощью строительного уровня устанавливаются маячки, которые послужат при последующем монтировании опор из кирпича;
- Устраивается стяжка – она станет основой для тумбочек;
- По площади пола ставятся кирпичные тумбочки одинаковой высоты (максимальная высота каждой должна быть не более 20см) на расстоянии 0,8 м друг от друга;
- Торцы опор обматываются рубероидом (напуск на кирпичный блок не более 4 см);
- На тумбочки укладываются балки (расстояние между лагами и стенками должно быть 2 см) и крепятся на дюбели и саморезы;
- Вплотную укладываются шпунтованные дощечки, которые гвоздями прибиваются к балкам;
- Ровность получившейся конструкции проверяется при помощи уровня, все дефекты сглаживаются рубанком;
- Шляпки гвоздей зашпаклевываются;
- Поверхность грунтуется;
- По желанию делается теплоизоляция;
- Монтируется финальный слой (можно просто произвести покраску поверхности или покрыть пол лаком).
Основная особенность пола по грунту – его многослойность, и каждый уровень имеет особое предназначение. Благодаря широкому ассортименту разнообразных материалов на современном строительном рынке любой мастер сможет качественно оборудовать каждый слой. Бетонный или деревянный пол по почве – выбор за хозяином будущего дома. На какой бы вариант не делалась ставка, главное – соблюдать рекомендации по монтажу и внимательно следовать инструкциям. Если работа будет выполнена правильно, половое покрытие получится прочным и долговечным.
Видео-1: Детали и нюансы(мат. часть)
Видео-2:
Видео-3: черновая стяжка
Аккумуляция тепла в загородном коттедже или дачной постройке – залог создания энергоэффективного дома. Самостоятельно уложить пол, размещенный по грунту на одном из видов ленточного фундамента, можно при помощи стяжки. Технология подойдет для бюджетного строительства и масштабных работ по возведению жилища.
Устройство простого основания и технология строительства для частного дома
Рекомендуется геодезическое инспектирование и расчёты доверить профессионалам. Фундамент можно изготовить и самостоятельно в строгом соответствии с проектом.
Проектирование и расчёт
Самостоятельное возведение фундамента начинается с проектирования и расчёта:
- выясняют тип грунта;
- определение расположения водоносного слоя;
- рассчитывают площадь подошвы основания;
- делают расчёт нагрузок от строения;
- вычисляют глубину, ширину и высоту ленты.
Минимальная глубина ленты для тяжёлых зданий вычисляется по формуле:
Обычно застройщики подстраховываются и увеличивают это значение ещё на 30 см. Расчёт стоимости материалов можно произвести здесь.
Монтаж поэтапно
Перед началом работ следует запастись необходимыми материалами для текущих производственных этапов. Бетонный раствор заказывают готовый или делают самостоятельно, в таком случае надо запастись щебнем, песком и цементом.
Для расчёта выбора марки бетона проще всего воспользоваться калькулятором.
Возведение основания производится в следующем порядке:
После расчистки участка выполняется разметка, и производятся рытье траншеи. Выполняется разметка участка с помощью колышек, рулетки и бечевки.
Один из колышков должен соответствовать внешней поверхности фундаментной ленты, второй — внутренней. При сооружении мелкозаглубленного фундамента можно обойтись лопатой.
Для заглубленного целесообразно использование экскаватора с дальнейшим ручным выравниванием углов.
- Дно траншеи выравнивают с помощью песка и мелкого гравия. Тщательно утрамбовывают, проливая водой. В регионах с морозными зимами укладывают утеплительный материал, предохраняющий от пучения. Поверх подушки укладывают горизонтальную гидроизроляцию.
- Выставляется опалубка. Если грунт очень плотный, стенки траншеи могут сыграть роль опалубки. Останется только нарастить её сверху. Когда почва рыхлая, траншею выкапывают с запасом, чтобы можно было выставлять опалубку.
- Параллельно устанавливают трубы для коммуникаций.
- С помощью стальных стержней диаметром 14–16 мм и перевязочной проволоки выполняют армирование. Железо должно быть впоследствии полностью закрыто бетоном.
- Выполняется заливка бетонным раствором сразу по всей поверхности. Для полного отвердения бетона обычно требуется около четырех недель.
Опалубку снимают, когда уровень влажности бетона станет не более 4%, можно приступать к гидроизоляции и утеплению. После засыпки фундамента выполняют утепление и делают отмостку.
Что значит полы по грунту?
Полы по грунту представляют собой монолитное бетонное основание или стяжку. Такая конструкция аккумулирует тепло, за счет чего подходит в качестве элемента энергоэффективного дома.
Существуют следующие виды полов по грунту:
- На тщательно уплотнённый грунт заливается плита перекрытия, жёстко связанная с лентой.
- На подготовленное основание заливается плита перекрытия, не связанная с ленточным фундаментом — «плавающая» стяжка.
Монолитная плита
Выдерживают его до застывания 28 дней. Края монолита при этом опираются на ленту. Такой фундамент объединяет преимущества двух типов основания.
Какие должны быть плиты перекрытия?
Готовые железобетонные плиты монтируют на ленту с помощью подъёмной техники согласно предварительно разработанному плану раскладки, с учётом конфигурации и размеров пролётов.
Устанавливают ж/б плиты на цементно-песчаный раствор толщиной до 30 мм. Выполняют анкеровку плит между собой и с фундаментом железными прутьями сечением 10 мм.
Особенности монтажа на склоне
Ленточный фундамент является наиболее предпочтительным вариантом, когда необходимо построить дом на склоне, если отсутствует опасность стекания грунта и сезонных усилений гидрогеологической активности.
Лента хорошо приспособлено к приёму и перераспределению нагрузок, возникающих при подвижках или пучении грунта. Трудности могут возникать из-за невозможности подхода строительной техники. Важным и сложным моментом является обеспечение безупречной горизонтали дна траншеи. Все остальные этапы выполняются традиционным способом.
На склоне рекомендуется использовать заглубленный тип монолитных конструкций: чем больше угол наклона, тем больше глубина погружения.
Статья о всех нюансах возведения ленточного фундамента на склоне здесь.
