Демпферная лента для теплого пола – назначение, виды, выбор и укладка

Нагревательные маты-коврики. DEVIdry™ 100.

Для тех потребителей, кто хочет, чтобы под ногами был всегда тёплый ламинат, паркет, линолеум, но не хочет связываться при устройстве электрического «тёплого пола» с мокрыми процессами (заливка мата самовыравнивающейся стяжкой и т. п.), существуют нагревательные коврики с нагревательным кабелем, расположенным внутри них. Эти коврики устанавливаются так называемым «сухим способом». Достаточно подобрать комплект ковриков требуемого размера, расстелить их на запланированной площади обогрева, соединить друг с другом очень удобными встроенными электрическими разъёмами (IP X7) и подсоединить к терморегулятору «сложенный паззл» одним единственным кабелем. После этого можно сверху накладывать ламинированный паркет или другое подходящее покрытие пола, для технологии укладки которого не требуется замешивать цементно-песчаную смесь. Нагревательные коврики будут выполнять роль подложки, звукоизоляции и, конечно, создавать желанный комфорт подогреваемого пола.

Одним из самых популярных представителей таких греющих ковриков является DEVIdry 100, выпускаемый датской компанией DEVI.

Рис. 4. Нагревательный коврик DEVIdry 100 с удельной мощностью 100 Вт/м².

Установка DEVIdry 100

Для установки DEVIdry 100 не нужны специальные навыки по монтажу системы обогрева покрытия пола. Отдельные коврики раскладываются на ровную поверхность основания, которое должно иметь хорошую теплопроводность. Для точной подгонки размеров ковриков под существующую конфигурацию обогреваемой площади обрезается до нужного размера их периферийная часть, где отсутствует нагревательный кабель. После соединения ковриков друг с другом плоскими электрическими разъёмами напрямую или специальными кабелями-удлинителями DEVIdry Х25, Х100, Х200 получаем готовую систему — электрический мат для прогрева пола. Оставшаяся необогреваемая площадь помещения заполняется разрезаемыми 8 мм матами-заполнителями DEVIdry FM площадью 1, 2 и 4 м².

Собственно коврики представляют собой отдельные модули шириной 1 м, длиной от 1 до 5 м, и площадью обогрева соответственно от 0,4 до 4,4 м2 с обрезаемой холодной периферийной зоной для подгонки под размеры помещения. Конструктивно DEVIdry 100 имеет встроенный одножильный нагревательный кабель, уложенный змейкой на теплоизолирующее основание, и состоит из нескольких слоев, заламинированных в единое целое. Нагревательный кабель уложен с шагом 4,5 см на теплоизолирующую подложку (пенополипропилен) через разделительные слои из алюминиевой фольги и полиэтиленовой пленки. Сверху кабель закрыт защитным слоем с покрытием из вспененной резины. При толщине 8 мм модульные коврики являются хорошим звуко- и теплоизолирующим материалом с удельной теплопроводимостью 8 Вт/(м2•К). Рекомендуемое термическое сопротивление покрытия: 0,18 м2•К/Вт.

Как и для классического «тёплого пола» с обычными нагревательными кабелями или тонкими матами, не следует устанавливать на обогреваемые площади мебель без ножек. Один монтажный вывод рассчитан на максимальный ток нагрузки 10 А. Соответственно, максимальная обогреваемая площадь составляет 23 м2. Комфортная температура на поверхности пола должна быть 25-26 °С. Производители деревянных полов ограничивают максимальную температуру на поверхности значением 27 °С. Для выполнения этого требования терморегулятор должен иметь опцию «ограничение максимальной температуры пола». Датчик расположен в толще мата, где температура выше, чем на поверхности покрытия пола. Поэтому рекомендуется выставить ограничение максимальной температуры 32…40 °С для мягких пород древесины (сосна) с толщиной покрытия 7…20 мм соответственно и 31…38 °С для твёрдых пород (дуб) с толщиной 7…25 мм соответственно. В системе DEVIdry применены экологически безопасные материалы, прошедшие гигиеническую, а также пожарную сертификацию. Срок гарантии — 5 лет.

Карбоновый стержневой мат

Потребителю предлагается ещё один вид нагревательных изделий — так называемой карбоновый стержневой мат. Он подходит под любые покрытия, если соблюдать требования к значению удельной мощности, приведённые в пп. 3.1 (см. рис. 5).

Рис.5. Карбоновый стержневой мат

Этот вид нагревателя представляет собой углеродные стержни, закреплённые «лесенкой» между двумя сетевыми проводниками «фаза» — «ноль». В сущности — тот же тонкий нагревательный мат, в котором классический тонкий нагревательный кабель заменён углеродными тепловыми излучателями с очень слабой корреляцией между мощностью теплоотдачи и температурой стержней.

Что необходимо сделать до монтажа ленты

Перед тем как вы приклеите ленту к стене, важно выполнить ряд подготовительных работ:

  • Стены должны быть поштукатурены и пошпаклеваны. Только так клеящая сторона надежно прилипнет к стене.
  • Установить окна и сделать их откосы. Так, весь строительный мусор уйдет под черновую стяжку.
  • Черновая стяжка должна быть готовой.

При заливке стяжки важно достичь прямого угла между стеной и полом. Так, лента будет стоять в вертикальном положении, а не ложиться

А как быть, если толщина отопительного пирога превышает ширину ленты? В таком случае первым делом уложите теплоизоляционный слой. Лента должна быть над поверхностью стяжки на 20 мм или больше.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Разновидности компенсационной ленты и их особенности

На сегодняшний день в продаже представлено типов компенсационных полимерных прослоек. В этом разделе будет рассмотрено, что они собой представляют и для чего применяются.

ИллюстрацияКраткое описание материала и его применения
Стандартный вариант компенсационной ленты. Она может различаться шириной и толщиной. Такая прослойка просто укладывается стоймя к стене по всему периметру будущей стяжки. Материал имеет самую доступную стоимость из всех видов лент, но и самый неудобный для монтажа, так как производителем не предусмотрено крепления к вертикальной поверхности. При желании ленту можно зафиксировать на двухсторонний скотч или полиуретановый клей. Иногда ее и вовсе прижимают к стене горками раствора или сухой засыпки.
Самоклеящаяся разновидность демпферной ленты — оснащена клеевой полосой, временно закрытой защитной пленкой, и которая снимается непосредственно перед укладкой материала к стене. Удобный в монтаже вариант, хорошо закрепляется на стене, поэтому в процессе заливки стяжки не сдвигается и не «смазывает» край плиты. Правда, хорошо клеиться такая лента будет только к ровной и чистой стене – а иначе и незачем переплачивать, можно удовольствоваться обычной.
Лента, оснащенная «юбкой» (баской). Этот вид материала разделен по всей длине на две части — основная, изготовленная из вспененного полиэтилена, и «юбка», состоящая из обычного плотного полиэтилена. Плотная часть ленты устанавливается вдоль стены, а «юбка» укладывается на пол. Таким образом выполняется гидроизоляция стыков между стеной и полом. Отличное решение для подготовки к заливке стяжки в ванной комнате. Лента, оснащенная баской, может иметь клеевой слой или оставаться без него.
Т-образный вариант демпферной ленты применяется в тех случаях, когда стяжка имеет большую площадь, и деформационных зазоров только вдоль стен становится недостаточно, чтобы компенсировать расширение бетона. Установленная Т-образная лента после заливки и застывания стяжки, как, наверное, понятно, превращается в готовый деформационный шов.
Для удобства работы с лентой некоторые производители изготавливают образцы, имеющие несколько надрезов — линий отрыва по всей своей длине. При работе с такой лентой не составит проблем удалить выступающей вверх излишек после того как стяжка будет готова. Впрочем, срезать излишек острым ножом – тоже недолго. Так что у автора статьи, например, есть сомнения, стоит и переплачивать за такой бонус.

Каких-то стандартизированных форм выпуска ленты, пожалуй, что и нет – каждый из производителей волен использовать свои нормы. Можно лишь уточнить, что чаще всего встречаются следующие размеры:

  • толщина обычно материала варьируется от 3 до 10 мм;
  • ширина — 80÷150 мм;
  • ленты реализуются целыми бухтами (рулонами) , длиной по 10, 15, 20, 30, 50 и 100 м

Лента, имеющая ширину в 150 мм, используется, как правило, для сборных конструкций, например, если монтируется система «теплый пол» или сухая стяжка. Материал шириной в 100 мм применяется для одно- или двухслойных стяжек, в том числе и при выравнивании полов самонивелирующимися составами.

Укладка демпферной ленты для водяного тёплого пола

При монтаже демпферных лент, особенно при укладке тёплого водяного пола, важно учитывать некоторые нюансы, благодаря чему работа будет выполнена качественно. Сложности в этом нет, поэтому с действиями справится даже неопытный обыватель

Бесполезная демпферная лента или стяжка пола в квартире своими руками то есть стяжка заливка

Смотрите это видео на YouTube

На какой высоте обрезать?

Так как демпферная лента предназначается для бетонной стяжки, обрезать её рекомендовано в край с напольной плитой. Когда на бетонные плиты здания укладываются отделочные материалы, тоже происходит тепловое расширение, поэтому строители оставляют зазор между стеной и краем.

Средняя величина этой пустоты: 0,9-1,2 см. В таких случаях краёвка устанавливается на такую же толщину и не обрезается. Исходя из этого, высота обрезки составляет уровень бетонной плиты или чистовой отделки. Главное, чтобы не ниже бетона.

Как и чем правильно обрезать?

Если необходимо разрезать демпферную ленту или любой заменяющий её материал, применяется 2 способа. А именно:

  1. Первый. Считается оптимальным, так как полосы получаются ровными, разрезать материал удобно и быстро. Для этого возьмите деревянную доску. Сложите ленту в 2-4 слоя, уложите на доску. Сверху установите длинную линейку, вдоль которой и производится обрезка острым ножом.
  2. Второй. Не очень удобный и медленный. Для этого возьмите ножницы в одну руку, а ленту в другую. Режьте вручную.

Если разрезаете рулонные слишком широкие материалы, обязательно предварительно отмерьте нужное расстояние от края и проведите черту, по которой нужно резать.

Подготовка к работе

Первое, что делает мастер – подготавливает основу для ленты. Для этого сделайте следующее:

  1. Нанесите на стены стартовую и отделочную шпаклёвку, так как после монтажа ленты это сделать проблематично.
  2. Установите дверные и оконные откосы.
  3. Подготовьте черновой пол.
  4. Уложите гидроизоляционный материал.

Монтаж демпферной ленты вместе с водяной системой – пошаговая инструкция

После подготовительных работ приступайте к монтированию тёплого пола и демпферной ленты. Действуйте последовательно:

Поднесите к краю стены рулон и разворачивайте его по мере продвижения работы. Приложите к стене и полу так, чтобы в будущем бетонная стяжка была на 1-2 см ниже верхнего края полосы.

Зафиксируйте ленту и прижмите в местах сцепления.

По поверхности пола расстелите теплоизоляционные плиты. Расположите их вплотную к стене, чтобы лента была прижата.

Уложите теплораспределительные пластины для тёплого пола с шагом в 2 см.

Трубки от теплоносителя установите в пазы пластин. Начинайте процесс от коллектора, подающего воду. Придерживайтесь общепринятой схемы – укладка вдоль всех наружных стен с шагом в 15 см, потом по типу змейки внутрь с шагом в 20 см.

Распределите гидроизоляционную плёнку сверху.

Теперь положите гипсоволоконные листы.

Накройте отделочным напольным покрытием.

Если вы планируете сделать бетонную стяжку, то гипсоволокно не кладите, а сразу заливайте раствором.

Полезные советы по установке

Все о демпферной ленте для теплого пола за 1 минуту

Смотрите это видео на YouTube

Есть множество нюансов и хитростей, о которых знают опытные мастера. Если вы новичок в этом деле, воспользуйтесь этими советами:

  1. Для улучшения адгезии (сцепления материала с поверхностью) прокатите валик по всей длине ленты, особенно в месте с клеящей основой;
  2. Перед монтажом обработайте поверхности грунтовкой, что исключит наличие пыли и усилит сцепление;
  3. В местах соединения 2-х концов ленты применяйте способ нахлёста на длину в 10-15 см;
  4. Если используется демпфер с юбкой, обязательно разравнивайте полиэтилен по полу, а в углах накладывайте внахлёст;
  5. Обрезайте остатки очень острым ножом;
  6. Края можно не обрезать, а спрятать под плинтус;
  7. Старайтесь не делать большое количество стыков в демпферной ленте – это снижает уровень герметичности;
  8. Не оставляйте пропуски.

Чем заполнить шов?

Так как демпфер является расходным материалом, то многие люди предпочитают снимать её

В этом случае останутся зазоры, которые важно чем-то заполнить, иначе в пустотах будет собираться мусор и пыль, разводиться насекомые

Мастера рекомендуют 2 оптимальных варианта, чем заполнить зазоры:

  • герметик на силиконовой основе – отличный способ, так как материал достаточно эластичный, но обойдётся «удовольствие» дорого;
  • монтажная пена – недорого и пластично, но остаётся неэстетичный внешний вид (обязательно остатки срезайте).

Демпферная лента для стяжки тёплого пола

Применение демпферной ленты при заливке стяжки тёплого пола жизненно необходимо. Необходимо в первую очередь для самого тёплого пола, а во вторую для хозяина пола. Ведь не соблюдение современных технологий и правил при строительстве, а в частности при монтаже стяжки тёплого пола могут повлечь за собой непредвиденные неприятные последствия в виде растрескивания и разрушения стяжки.

Как вы уже поняли экономить на демпферной ленте нет смысла, ведь как говорится»скупой платит дважды», а хорошему хозяину это не позволительно.

Раз вы уже здесь, значит вы задумали или уже в процессе монтажа водяного теплого пола своими руками, а отсюда можно сделать вывод, что вы хороший хозяин, раз решили сэкономить семейный бюджет и сделать его самому, а не нанимать специалистов, работа которых стоит очень дорого.

Ну или даже если вы делаете его не сами, всё равно вам нужно знать, что к чему, как это работает, что бы вас не могли обмануть ушлые, не чистые на руку некоторые «специалисты». Вот как выглядит демпферная лента, которую продают в магазинах:

Ширина выпускается разная, от 5 до 15 см. Для монтажа водяного пола применяют в основном шириной в 15 см.

Каковы функции демпферной ленты

Сейчас вам необходимо вспомнить предмет физики со школы, а именно о таком важном свойстве материи, как температурное расширение предметов. То есть при нагреве тела расширяются и сужаются при остывании

Это важное явление необходимо учитывать во многих этапах строительства. Одним из таких этапов является тёплый водяной пол, а именно его стяжка, которая подвергается нагреву, иногда значительному нагреву.

Демпферная лента для тёплого пола призвана компенсировать линейное расширение стяжки, ведь один метр бетонной стяжки расширяется до 0.5 мм. Представьте, что это 10 метров?! Не трудно сосчитать, что общее расширение такого участка стяжки уже будет 5 мм. Демпферная лента, находясь между стяжкой и стеной создаёт необходимый зазор между ними, при этом сжимаясь во время расширения стяжки и возвращаясь в исходное состояние при остывании.

Такими упругими свойствами обладает вспененный полиэтилен, из чего и производят демпферную ленту. Если тёплый пол планируется делать большой площади, то каждые 10 кв. метров стяжки отделяют демпферной лентой, разбивая как бы на секции. Конечно же если вы монтирует тёплый пол на деревянном основании демпферная лента в данном случае не нужна, она применяется только в бетонной стяжке.

Ещё одной функцией является теплоизоляция стяжки пола, предотвращая утечку тепла через стены, в районе примыкания стяжки и стены, что в какой-то мере сказывается на затратах на отопление дома.

Нужна ли демпферная лента для стяжки пола?

Ответ да! Нужна обязательно. Ведь при её отсутствии в стяжке тёплого пола при нагреве создается сильное напряжение. Стяжка давит на стены, отчего со временем бетон начинает растрескиваться, пучиться. При этом напольное покрытие приходит в негодность. Не исключено при значительной толщине залитой стяжки тёплого пола повреждения стен от расширений. Вот и судите сами, в какую копеечку может выйти отсутствие, как казалось бы такого незначительно материала в теплом поле.

Чем заменить демпферную ленту

В интернете на форумах встречается информация, что вместо демпферной ленты можно использовать линолеум, пенопласт, экструдированный полистирол, деревянные доски. Но у каждого из этих материалов есть свои недостатки. Линолеум не обладает звуко- и теплоизолирующими свойствами. Со временем он дубеет и уже не такой упругий и подвижный. Пенопласт и полистирол после первого сжатия уже не вернётся в прежнее состояние.

Дерево подвержено гниению и образованию грибка, а также оно не обладает широким диапазоном сжатия. Единственное можно сэкономить на заводской демпферной ленте, сделав её самостоятельно из пенофола, изолона, фольгоизола. Вырезается из рулона ленту необходимой толщины. Данный материал обладает звуко-теплоизолирующими свойствами, долговечен, не подвергается образованию грибков, не впитывает влагу и экологически чистый.

Прочтите статью о том, как монтировать демпферную ленту для тёплого пола.

Монтаж полов с обогревом с использованием ленты

Теплый пол с лентой в Москве или другом регионе делается по одному и тому же принципу, что и без компенсационной прокладки

Важно соблюсти последовательность работ и аккуратно уложить изделие вдоль стен

Последовательность работ

  1. Укладывается лента для компенсации вдоль всех стен в помещении. Если есть липкая полоса, то можно сразу фиксировать на стене, при наличии «юбки» она сначала раскладывается на поверхности пола. Излишки можно срезать или спрятать под плинтус;
  2. Кладутся теплоизоляционные материалы. Их максимально плотно сдвигают к стене и прижимают к компенсационной ленте;
  3. Устанавливаются пластины для распределения тепла. Благодаря насечкам на их поверхности, делить можно собственноручно и ставить на специальные плиты через каждые 2 сантиметра;
  4. В паз каждой пластины фиксируется труба с жидкостью, при этом направление ведется от коллектора и по всем стенам. Шаг укладки вдоль стен снаружи – 150мм;
  5. Сверху труб фиксируется гидроизоляционный слой в виде пленки;
  6. Конструкция покрывается гипсоволокном, наносится финальная отделка.

Специалисты рекомендуют поставить термодатчик, который следит за температурой пола и отправляет данные к терморегулятору.

Подготовка основания для водяного теплого пола

Подготовка основания перед монтажом водяного пола — важный этап при обустройстве системы отопления, от него зависит уровень эффективности обогрева. Черновая основа должна быть прочная и ровная, хорошо изолирована, чтобы тепловая энергия не уходило вниз.

После составления проекта, поверхность очищается от мусора, и проверяется на ровность. Идеально ровная поверхность не нужна, главное чтоб не было больших перепадов, так как если трубы будут лежать не ровно, то и прогрев будет неравномерный.

Если в качестве утеплителя используются пенополистирольные плиты с  бобышками, то они будут служить фиксаторами для труб.

Ленты для стяжки пола: размеры и виды

Делается кромочная лента из несшитого пенополиэтилена (НПЭ) либо изолона (ППЭ). При этом у обоих материалов практически одинаковые характеристики и цена. Для стяжки пола можно брать любой из них, что имеется в наличии в магазине.

Варианты демпферной ленты

Продается демпферная лента в рулонах длиной до 100 метров. Толщина размотанного полотна может быть от 3 до 10 мм в зависимости от предназначения и марки изделия. А ширина этой полоски обычно равна 10 см. Уже ее производители не делают, так как подобные неширокие варианты востребованы мало.

Нужную ширину ленты точно подбирать до сантиметра при расчете пола не придется. Это стандартные размеры окон существуют, чтобы облегчать проектирование домов и выбор для них оконных блоков. А стандартом ширины для кромочной ленты являются 10 см (100 мм). Она именно такая приклеивается к стене, а лишнее просто отрезается после заливки стяжки.

Есть также варианты с шириной 150 мм. Такие изделия предназначены для теплых полов и выпускается далеко не всеми производителями. При необходимости их придется еще поискать. Плюс можно заказать кромочную вставку под нужные размеры у одного из производителей. Но это зачастую возможно только при больших объемах такого спецзаказа.

Выпускают демпферную ленту в трех вариациях:

  1. Стандартная (прямая).
  2. С юбкой-фартуком.
  3. С самоклеящейся подложкой.

Самоклеющаяся лента

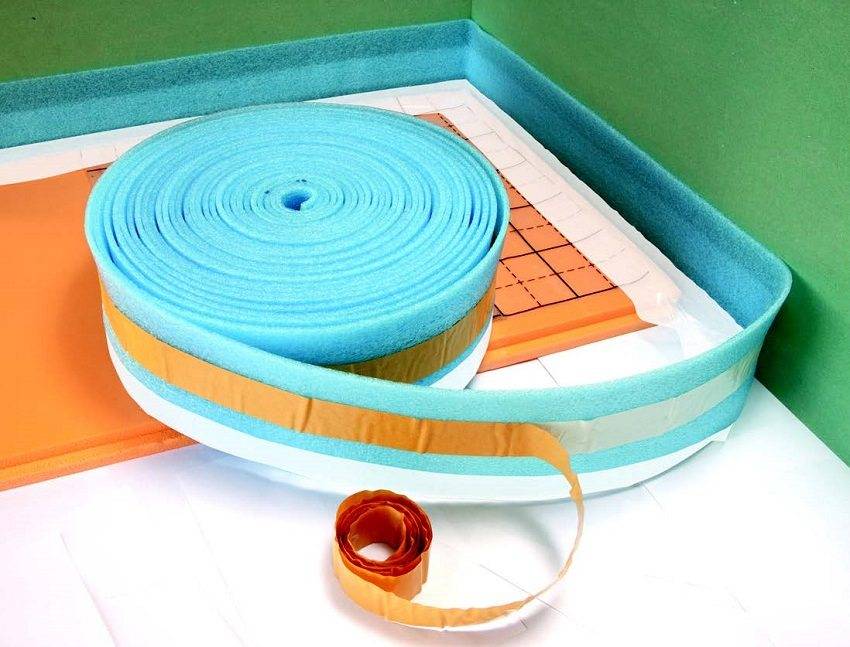

Наиболее простая в монтаже лента – с клейким слоем на одной из сторон. Ее достаточно приложить к чистой стеновой поверхности, чтобы прокладка приклеилась и не двигалась при бетонных работах. Только сразу всю защиту с клея срывать не стоит. Лучше отрывать внешнюю полоску постепенно по мере приклеивания демпферной вставки к стене.

Самоклеющаяся лента удобна в применении, так как надежно фиксируется в нужном положении

Лента с юбкой

Лента с юбкой имеет с нижнего края окантовку, загибаемую на пол. Предназначение такой демпферной ленты – недопуск воды с раствора и самого бетона до стены, а также межпанельного шва. Если стяжку планируется заливать в квартире, то следует предпочесть именно «юбочную» вставку.

Стяжка пола с применением демпферной ленты с юбкой

Стандартная демпферная лента

Прямой вариант без «юбки и клеящей стороны» обойдется дешевле первых двух. Однако цена погонного метра рассматриваемой ленты откровенно невысока – до 20 руб. (несколько сотен рублей за рулон в 20 м). Реперные маяки для стяжки пола, которые при разовой работе оказываются после заливки ненужными и подлежат выкидыванию, и то дороже обойдутся.

При этом экономить здесь, значит усложнять себе монтаж и рисковать протечками бетонного раствора на этаж ниже. Это рекомендации эксперта о том, как выбрать пластиковые окна, еще можно долго анализировать и внимательно изучать. Прогадать с выбором столь дорогого товара вряд ли кому хочется. С демпферной лентой все проще – рекомендуется брать самоклеящуюся вставку с юбкой. Она обеспечит максимальную защиту и будет наиболее проста в работе.

Стандартная демпферная лента для стяжки пола

Обустройство теплого пола с использованием демпферной ленты

Итак, мы подошли к самому волнующему вопросу – как же обустроить у себя дома теплый пол с применением демпферной ленты? Ответ прост – как и обычный, но на одном из этапов монтажа необходимо проложить материал вдоль стены. Подробно об этом будет рассказано ниже, в инструкции

Пока что важно узнать, что необходимо сделать до монтажа ленты

Делаем теплый пол с использованием демпферной ленты

Подготовительные работы перед монтажом

Подготовительный этап перед монтажом теплого пола с использованием демпферной ленты включает следующие шаги.

  1. Обработка стен. Они должны быть заранее отштукатурены и прошпаклеваны, если эти работы еще не проводились. Дело в том, что во время монтажа демпферной ленты она приклеивается непосредственно к стене. Потом эти работы будет производить неудобно.
  2. Установка дверных откосов, монтаж окон. Необходимо также провести эту часть работ до укладки демпферной ленты, чтобы строительный мусор не мешал работать со стяжкой.
  3. Подготовка чернового пола. Все повреждения на нем должны быть заделаны, при необходимости производится предварительная шлифовка поверхности.
  4. Укладка гидроизоляции. Этот вид работ также проводится до монтажа демпферной ленты.

Подготовка к установке теплого пола

Основные этапы монтажа теплого пола с применением демпферной ленты

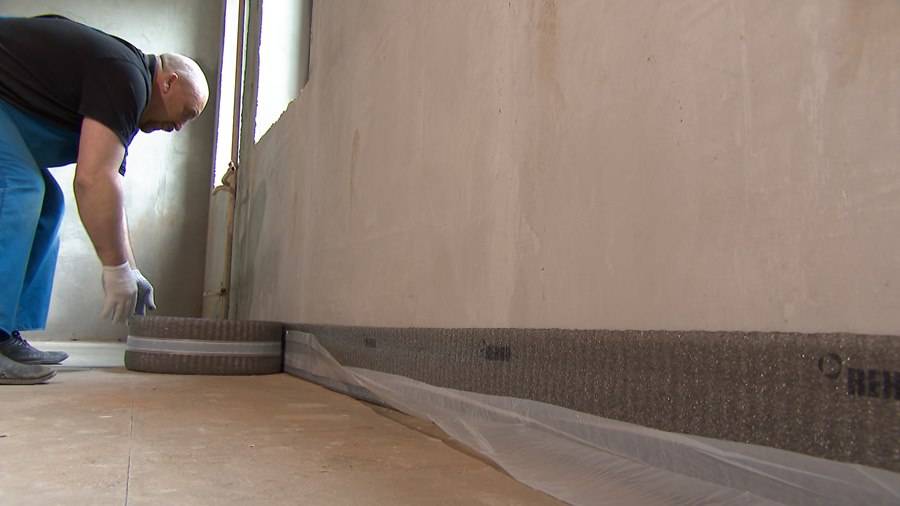

Шаг 1. После всех подготовительных работ первым делом производится укладка ленты компенсационной. Она монтируется вдоль всех стен ремонтируемой комнаты. Если лента имеет липкий слой, то сразу приклеивается к стенам. «Юбка», если таковая имеется, укладывается и расправляется на полу вдоль стены. Лента монтируется так, чтобы в итоге уровень бетонной стяжки был чуть ниже верхней границы ленты. Ее остатки по окончанию работ срезаются либо просто закрываются плинтусом.

Укладка демпферной ленты

Процесс укладки

Шаг 2. Далее укладываются плиты теплоизоляции. Они должны располагаться вплотную к стене и демпферной ленте и соединяться друг с другом плотно.

Укладка теплоизоляционных плит

Шаг 3. Производится укладка теплораспределительных пластин. На них есть насечки, которые позволят разделить их руками при необходимости. Пластины легко фиксируются на теплоизоляционных плитах. Шаг укладки – 2 см.

Установка теплораспределительных пластин

Процесс установки

Еще одно фото процесса

Шаг 4. Трубы пластиковые для теплоносителя (диаметром 16 мм) укладываются в пазы пластин. Укладка начинается от подающего коллектора и ведется согласно схеме – сначала вдоль наружных стен помещения с шагом укладки 150 мм, далее — змейкой с шагом 200 мм.

Укладка пластиковых труб

Укладка змейкой

Шаг 5. Поверх уложенной системы труб укладывается гидроизоляционная пленка.

Далее укладывается гидроизоляция

Шаг 6. Сверху кладутся листы из гипсоволокна. После этого укладывается финишное напольное покрытие.

Монтаж гипсоволоконных листов

Также сразу поверх системы подогрева — без укладки гипсоволокна — может быть залита бетонная стяжка. Обычно это цементно-песочный раствор с добавлением пластификатора. Последний необходим для того, чтобы смесь была пластичной, но плотной. Благодаря пластификатору, поверхность пола получится более гладкой.

Не стоит также забывать и об установке термодатчика. Он будет фиксировать температуру нагрева пола и передавать ее показатели терморегулятору. Установка производится до заливки стяжки.

Монтаж тёплого водяного пола

Видео – Демпферная лента

Вот таким образом и производится монтаж системы подогрева полов с применением демпферной ленты. По окончанию отделочных работ лента не будет заметна глазу, однако будет выполнять свои функции исправно. Эта маленькая, но незаменимая деталь обеспечит спокойствие за целостность стяжки и улучшит основные эксплуатационные показатели полов, поэтому пренебрегать использованием демпферной ленты не стоит.

Всегда ли необходимо использовать демпферную ленту?

Демпферная лента представляет собой не что иное, как полосу вспененного полиэтилена. Этот материал очень легкий, мягкий, работать с ним легко и просто, поэтому сам процесс монтажа не требует каких-то особых навыков и не занимает много времени

Этот момент также оказал немаловажное влияние на популярность применения этого изобретения при обустройстве различных видов стяжки. Демпферную ленту рекомендовано использовать при:

  • организации полов с применением системы «теплый пол»;
  • при выполнении сухой или полусухой стяжки.

Единственный случай, когда можно пренебречь необходимостью применения этого материала, это во время заливки самонивелирующихся растворов. Это обусловлено как малой толщиной их слоя, так и тем, что по сути самонивелиры относят к контактным видам покрытий.

Для сведений – традиционная стяжка на основе цементно-песчаной смеси способна расширятся при повышении температуры на величину 0,5 мм на один погонный метр. Только представьте с какой силой будет давить стяжка в помещении 10 кв.метров на прилегающие стены. А если дом относительно новый и усадка фундамента еще не полностью завершилась, стены будут иметь некоторые подвижки. При жесткой стыковке с полом растрескивания бетона избежать будет невозможно. Именно с целью компенсации расширения и минимизации любых видов напряжений, по периметру комнаты укладывают демпферную ленту. Таким образом, стяжка «живет» сама по себе, не воздействуя на стены, а они в свою очередь, не создают напряжение на пол при усадке.

Многие консультанты в строительных магазинах, не владея достаточным опытом и пониманием элементарных законов физики, могут отговаривать вас от приобретения ленты, аргументируя это тем, что якобы при малых площадях это вовсе не обязательно. Мы настоятельно не рекомендуем прислушиваться к мнениям таких «специалистов». Ведь значительной экономии, которая хоть как-то могла бы оправдать подобное решение, вы все равно не получите, а последствия не заставят себя ждать.

Из личного опыта могу добавить, что при выполнении стяжки у себя в квартире, мы все же прислушались к подобному совету, о чем в скором времени пожалели. Стяжка в комнате, чья площадь составляла всего 7,8 квадратов, спустя пару месяцев после высыхания треснула в двух местах. Пришлось разделывать бетон с помощью болгарки, поднимать большое количество пыли, заново заливать раствор и опять ждать его высыхания. В итоге, процесс финишной отделки отсрочился на приличный промежуток времени. Поэтому, можно сказать, что площадь помещения не влияет не необходимость использования ленты, а влияет лишь на выбор ее толщины и необходимость укладки промежуточных компенсационных швов, но об этом немного позже.

Что нужно учитывать при покупке демпферной ленты?

Спрос рождает предложение, а потому на строительном рынке сейчас существует большой выбор демпферных лент от различных производителей. Они отличаются друг от друга техническими характеристиками, внешним видом, ценой. Из-за того, что рынок предлагает большой выбор, остановиться на ленте какого-то одного производителя непросто. Придется провести изучение предлагаемых вариантов и выбрать наилучший при оптимальном соотношении «цена-качество».

Выбираем демпферную ленту правильно

Для начала следует познакомиться с тем, в каком виде продается демпферная лента. Реализуется она в рулонах, которые несложно транспортировать из-за легкости и относительной компактности. Также этот аспект полезен и при монтаже материала – нарезать ничего не нужно.

Несмотря на свою устойчивость к воздействию внешних факторов, материал должен храниться в сухих помещениях при комнатной температуре. При этом лента обязательно должна быть смотана в рулон.

Компенсационная лента в рулоне

Демпферная лента в системе теплый пол

При выборе ленты следует обращать внимание на следующие параметры

  1. Целостность и отсутствие деформаций. Лента должна быть ровной, аккуратной. Поврежденную ленту покупать нельзя.
  2. Внешний вид. Лента должна быть чистой, без пятен и дефектов.
  3. Плотность рулона. Если в рулоне отмечены расслоения, щели, то есть риск, что клеевая поверхность испорчена и непригодна к использованию.

Не стоит отдавать предпочтение ленте более дешевой, но имеющей дефекты. От этого может пострадать в итоге качество всех работ по монтажу стяжки.

Процесс укладки ленты

Ленты для стяжки пола: размеры и виды

Демпферные ленты можно классифицировать по различным признакам:

  • По материалу изготовления – производятся продукты из пенополистерола и полиэтилена.
  • По ширине: продаются изделия в 8, 10 и 15 см. Ширина серьезно влияет на стоимость приобретаемого образца. Продукты в 8 либо 10 см можно использовать для однослойной стяжки (вторые – также и для двухслойной в случае минимальной толщины верхнего слоя), а наиболее широкие – при устройстве сложных конструкций.
  • По толщине материала – обычно оная равна одному сантиметру, но встречаются и вариации.
  • По длине рулона – выпускаются рулоны в 10, 20, 50, 100 метров.

Вариация продукта, имеющая большую ширину

Виды компенсационных лент

Помимо этого, изделия отличаются и особенностями строения:

  • Типовой продукт имеет форму простой полосы, крепящейся по периметру помещения.
  • Лента с юбкой, дополнительной клеенчатой полосой, выходящей за пределы обычной ленты на несколько сантиметров. Она обеспечивает более герметичную конструкцию.
  • Самоклеящиеся ленты оснащены клейкой полосой на изнаночной стороне, монтирующейся к стене. Такие рулоны бывают, в том числе, с юбками. Клейкий слой гарантирует отсутствие смещения при обустройстве стяжки.

Узкая ленточка из тонкого поролона

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
