Электрический теплый пол на деревянный пол – варианты обустройства

Советы по выбору электрической модели

Установка системы для натурального покрытия имеет свои особенности. Нагревательный элемент размещается на металлической сетке, располагающейся на слое теплоизоляции. Весь этот пирог находится в пространстве между лагами.

В точках, где кабель пересекается с деревянной конструкцией делают выемку, внутрь которой помещается алюминиевая фольга, изолирующая кабель от дерева. Сверху такая система покрывается доской толщиной до 30 мм.

Возможно применение кабеля в сочетании с паркетной доской или ламинатом. В этом случае конструкция заливается цементной стяжкой сверху на которой располагается лицевой слой.

При использовании такой системы для деревянных покрытий ее удельная мощность допускается в пределах 17 Вт/м. Существует ряд требований при монтаже такой системы обогрева, их неукоснительное соблюдение поможет избежать повреждений настила:

  1. Нагревательный элемент должен равномерно размещаться по всей площади поверхности.
  2. Все комплектующие следует защищать от попадания влаги.
  3. Доски настила на несколько дней оставляют незакрепленными на нагреваемом полу, что позволит избежать их деформации в дальнейшем.
  4. В таких системах допускается использование электронного термостата с датчиками температуры воздуха и пола, ограничивающими максимальное значение 40° С.

Работа с электрическим теплым полом

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.

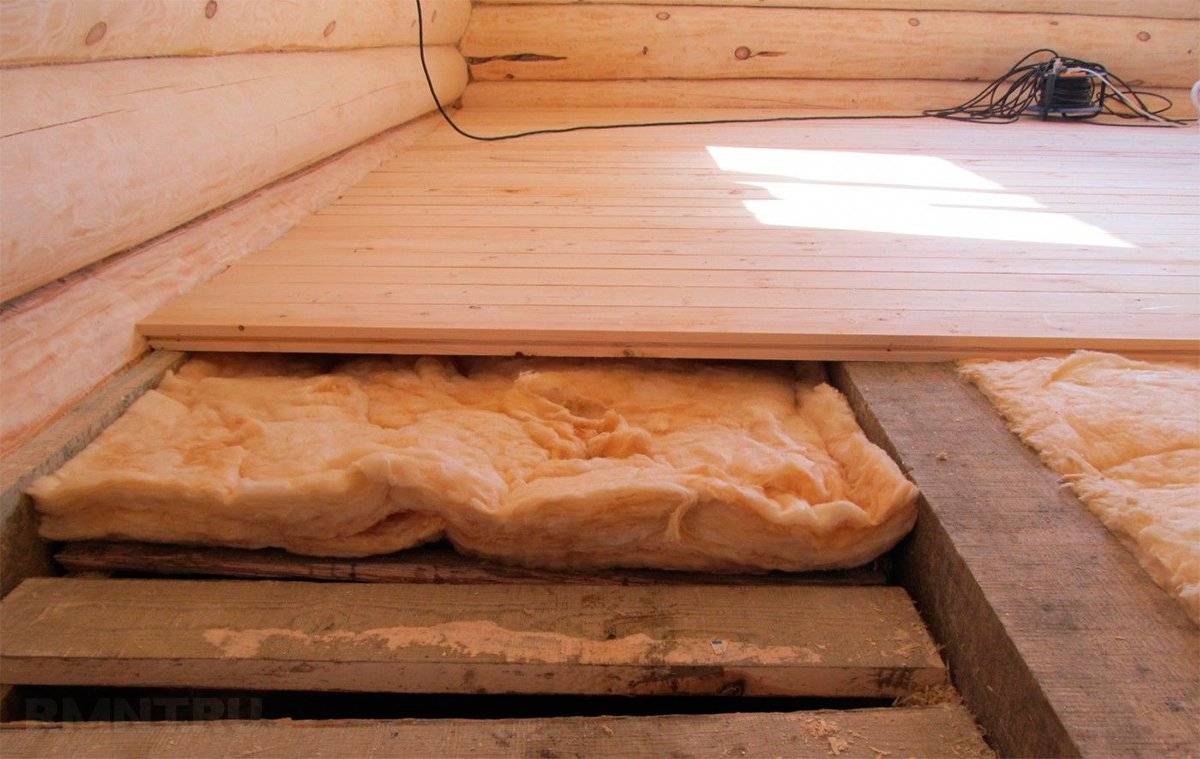

Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

Электрический теплый деревянный пол.

Во многих квартирах старой постройки укладывались деревянные полы, да и в индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
Нагревательный кабель не должен касаться легковоспламеняющихся материалов.

Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.

При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
Все электрические соединения должны быть надежно заизолированы.

Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.

Не используйте мягкие напольные покрытия: линолеум или ковролин

Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.

При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

Особенности деревянного основания

Идеальное основание для монтажа системы подогрева – это бетон. Он имеет оптимальные показатели теплопроводности и подходит для укладки теплых полов как нельзя лучше. К тому же он способен удерживать тепло, а значит, позволит и экономить энергию на нагреве.

Деревянный пол

Но в ряде случаев монтаж систем нагрева производится именно на деревянный пол. В такой ситуации можно отметить следующие плюсы:

  • не нужно обустраивать тяжелую цементную стяжку;
  • нет необходимости демонтажа старых полов при условии, что они ровные и находятся в хорошем состоянии;
  • можно снизить время, затраченное на произведение работ;
  • не нужно выжидать определенное время – полами можно пользоваться сразу;
  • дополнительные нагрузки на перекрытия исключаются;
  • пирог пола останется почти неизменным по высоте.

Деревянное основание имеет свои плюсы и минусы

Но даже при условии учета всех этих факторов нельзя не думать о том, что деревянный пол имеет худшую теплопроводность, чем бетонный. А значит, нагреваться он будет хуже. Притом далеко не каждую систему подогрева можно монтировать на деревянные полы, особенно если они достаточно старые и требуют ремонта. В последнем случае проще всего произвести их демонтаж и уложить подогрев непосредственно на бетон.

Деревянный пол — не лучший вариант для теплого пола

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Устройство водяного теплого пола в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

  • демонтировать верхнее покрытие пола и черновой пол;
  • проверить состояние лаг, при необходимости заменить подпорченные детали;
  • выставить лаги, тщательно проверить уровнем, закрепить;
  • насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
  • настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
  • обработать черновой пол антисептиком;
  • на черновой пол уложить пергамин;
  • настелить покрытие пола;
  • зазоры между полом и стенами заделать монтажной пеной;

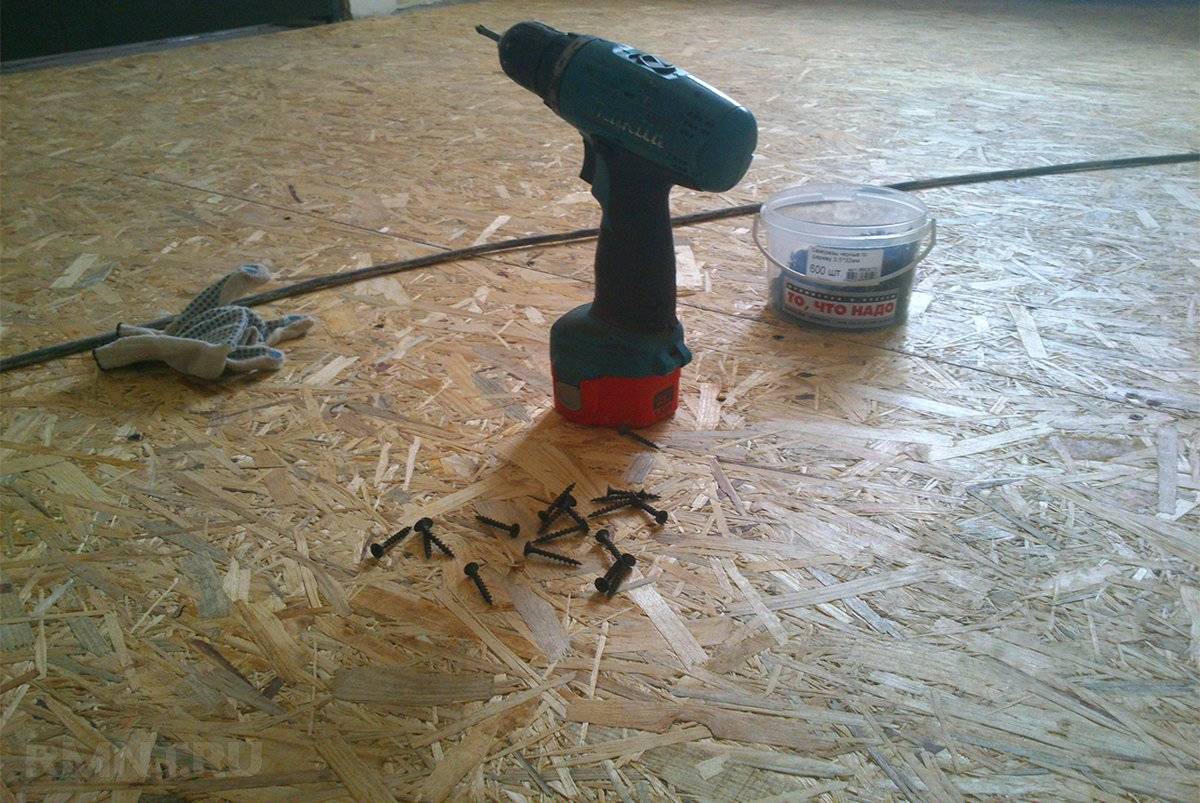

  • настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
  • щели между листами фанеры зашпаклевать;
  • перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

  • пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

  • демонтировать плинтуса;
  • настелить на пол фанеру как описано выше.

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление, используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40 о С.

О некоторых правилах установки теплого пола

  1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
  2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
  3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
  4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
  5. Максимальная длина одного отрезка пленки не более 15 метров.
  6. Не производить монтаж пленки при минусовой температуре.
  7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.

Нужно подключить все провода к терморегулятору согласно инструкции

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Основные ошибки

При выполнении монтажа теплого деревянного пола своими руками начинающие мастера часто совершают такие ошибки:

Неправильная схема размещения элементов. Нагревательные компоненты должны располагаться только на участках, где сверху отсутствует мебель и прочие предметы, иначе поверхность не будет обогреваться, а нарушение теплоотвода может стать причиной поломки системы. Неправильно разрезанный кабель или ИК-пленка. Делать это надо только в специальных местах, обозначенных производителем. Если кабель оказался длиннее, его следует уложить заново, но размещая витки ближе друг к другу. Витки электрокабелей или элементы ИК-пленки не должны накладываться друг на друга, иначе возможен перегрев системы. Отсутствие этапа очистки чернового покрытия от мусора или наличие неровного пола с изъянами

Важно не только убрать весь мусор (даже мелкий), но и проверить посредством строительного уровня, чтобы поверхность была ровной. Отсутствие этапа проверки работоспособности теплого пола перед укладыванием ламината

Если дефект будет обнаружен после этого, исправить систему будет гораздо сложнее, т.к. потребуется демонтировать напольное покрытие и заново проводить монтаж системы. Если планируется установка теплого деревянного пола под ламинат в нескольких комнатах, тогда в каждом помещении нужно поставить индивидуальный регулятор температуры.

При эксплуатации важно не допускать перегрева пола, желательно сохранять температуру в диапазоне 20-30 градусов. Если планируется долгое отсутствие, то в холодный сезон нельзя выключать обогрев, достаточно включить его на минимальное значение

Чтобы предотвратить поломку, запрещено повреждать пол (даже для вбивания гвоздей).

Таким образом, сложность установки теплого пола на деревянное основание зависит от типа конструкции и помещения.

Монтаж можно провести самостоятельно, главное – тщательно следовать инструкции от производителя.

Видео материалы

Монтаж теплого пола Caleo под ламинат и линолеум

Watch this video on YouTube

теплый пол под ламинат без цементной стяжки

Watch this video on YouTube

Теплый пол под ламинат за 1час ЛЕГКО и ПРОСТО

Watch this video on YouTube

Общие сведения

Древесина считается изоляционным материалом, это означает, что фазы нагрева и остывания смещаются. Потребуется больше времени, чтобы деревянный пол прогрелся (поэтому включать его нужно пораньше), также для деревянного пола потребуется больше времени для остывания (так что выключать теплый пол нужно будет заранее). Таким образом, так называемое отопительное окно при монтировании пола под фанеру или другое покрытие из дерева будет смещено.

В то время как отопление под полом включено, очень сухой воздух находится прямо над поверхностью древесины. В результате чего она интенсивно выделяет влагу в окружающую среду, изменяя естественную влагу помещения. При потере влаги деревянный пол сжимается, что заметно в местах соединениях, этому эффекту можно противодействовать используя увлажнители.

В месяцах, когда влажность окружающей среды выше (весна / лето), на деревянном полу не будет щелей. Поэтому чтобы финишное покрытие в следствии изменения влаги не играло, ее нужно поддерживать самостоятельно. Идеальные климатические условия в помещении для людей, растений, животных и древесины — относительная влажность 50-60% при температуре около 21 градуса Цельсия.

Также следует учесть что теплый пол под фанеру или другое деревянное покрытие требует чтобы при его укладки на основу использовался качественный влагонепроницаемый и пароизоляционный материал.

Распространённые системы устройства пола

Для монтажа утеплителя и заливки стяжки к черновому полу предъявляется главное требование — он должен быть жёстким, мало подверженным короблению, усадке и смещению. Это обеспечивается разными способами в зависимости от системы устройства пола.

При работе с полом на лагах главным препятствием считается довольно высокое расстояние между ними. При значительной толщине доски верхняя плоскость постоянно искривляется в разное время года, надёжно на таком основании стяжку не закрепить. В таком случае практикуется стягивание поверхности листовыми материалами, чем исключается образование локальных смещений, вызывающих отслаивание бетонной массы. На усмотрение застройщика настил может выполняться либо поверх теплового барьера, либо под ним.

При каркасном устройстве пола многочисленные и часто расположенные рёбра жёсткости обеспечивают неподвижность всей плоскости. Укрепление чернового пола требуется при расчётной эксплуатационной нагрузке менее 100 кг/м2, в остальных случаях заливать стяжку можно прямо поверх дощатого настила. Рекомендуемый шаг установки элементов каркаса под тёплый пол — 35–40 см при толщине доски в 25 мм.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

  • электрическая;
  • инфракрасная;
  • водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

  • комнатная температура – не выше 28 градусов;
  • обеспечить отсутствие резкой смены температур;
  • нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

  • легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
  • отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
  • малая толщина;
  • быстрое нагревание конструкции;
  • простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны – теплый пол может быть как дополнительным, так и основным источником тепла.


В зависимости от планировки комнаты, расположения мебели и конструкции отопительной системы можно уложить трубы петлями, улиткой или спиралью, но для самостоятельного монтажа самой легкой считается простая «змейка» (+)

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).


Водяной теплый пол есть смысл устраивать, если дом снабжен автономным отоплением, а вот подключение к централизованной сети не рекомендуется по ряду причин – в квартире это просто запрещено, а в частном доме есть риск, что трубы не выдержат скачков давления (+)

Этапы предстоящих работ:

Продумать раскладку и выполнить расчет труб для пола

Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д

Толщина же реек должна превышать диаметр труб на 10-15 мм.
Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.
Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.


Теплопроводящие пластины при желании можно заменить отрезками из тонкого алюминиевого листа или металлопрофиля, а вот применение фольги для таких целей бесполезно

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
