Почему нельзя резать греющий кабель
Греющие резистивные кабели (теплый пол) продаются в виде готовых отрезков, соединенных с силовым холодным кабелем. Каждая секция имеет определенную длину и мощность. При расчетах систем обогрева, пользуются именно этими величинами. Но когда в расчеты закрадывается ошибка и остаток кабеля некуда монтировать, то первое решение, которое кажется логичным, это отрезать излишек.
Инструкции, прилагаемые к нагревательным секция, запрещают любые манипуляции по укорачиванию или наращиванию секций. Почему? Ведь в каталогах один и тот же греющий кабель, например мощностью 20Вт/м, продается в виде секций от 5м до 120м. И кажется что если подойти к делу основательно, то и в домашних условиях можно изготовить вполне качественную концевую муфту, а остаток кабеля использовать где-нибудь еще…
Инструкции не зря запрещают резать резистивные греющие кабели. Все дело в том, что несмотря на одинаковый артикул, в нагревательных секциях разной длины используются кабели различные по своему составу. Например секции длиной 10м и длиной 20м, в своей основе содержат совершенно разные греющие кабели. Производитель заранее рассчитывает сопротивление кабеля, устанавливая при какой именно длине, мощность нагрева будет составлять 20Вт/м. И если этот кабель укоротить наполовину, то его мощность вырастет в 2 раза, что составит уже 40Вт/м. Конструктивно, как греющие жилы, так и изоляция кабеля не рассчитаны на такой нагрев. При включении в сеть, такой кабель перегреется и сгорит. Это сравнимо со спиралью накаливания в нагревательных приборах, если ее укоротить, она раскаляется практически добела и быстро перегорает.
При локальном ремонте греющего резистивного кабеля в стяжке, поврежденный участок следует заменить отрезком греющего кабеля от аналогичной секции, чтобы в этом месте не было перегрева. Вставлять кусок холодного соединительного кабеля нельзя, так как это нарушит сопротивление оставшегося греющего кабеля.
Модульный способ подключения
Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.
Именно у этого производителя имеется специальная система, которая называется FlexiClic.
Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.
Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.
Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.
Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.
Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:
с установкой муфты через прессуемые гильзы
без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В
Особенности укладки греющего кабеля
Греющий кабель укладывается на основание пола спиралью. Спираль имеет две размерные характеристики: шаг ниток и длину ниток
Если длина ниток не имеет большого значения для расчета кабельного пола, то шаг укладки имеет важно значение. Поясню на примере
Предположим, греющий кабель имеет мощность 16 Вт на метр.
- Если мы уложим на 1 кв. метр пола кабель в одну нитку, получим удельную мощность будущего теплого пола в 16 Вт/ кв. метр;
- Если ниток будет две (шаг 50 см), мощность будет 32 Вт кв. метр.
- Если шаг будет 100 мм, ниток на метре пола будет 9-10, мощность пола будет около 160 Вт.
- Если шаг сделаем 75 мм, то мощность теплого пол будет 13 ниток×16Вт=214Вт.
- По таблице 1, смотрим ожидаемые теплопотери и по таблице 2 смотрим, для какого пола такой теплый пол подходит.
Примечание: Такие расчеты, обычно проводят в магазинах при покупке кабеля для теплого пола. Однако, вы должны понимать конструкцию и будущее устройство кабельного теплого пола, чтобы рассчитать уровень пола.
Удачные примеры и варианты
Пол, поддерживающий комфортную для ног температуру, является воплощением современного представления о домашнем уюте. Сегодня совершенно не обязательно, чтобы пол выступал в роли серого фона.
Необычные и стильные напольные покрытия могут использоваться в качестве акцента.
Поклонники классического консервативного стиля также могут найти себе варианты по душе. Где бы вы ни установили систему теплого электрического пола: в кухне, ванной или детской, эта комната станет вашим любимым местом в доме.
О том, как правильно выбрать длину нагревательного кабеля, вы можете узнать в следующем видео.
Особенности монтажа электрического кабельного теплого пола и заливки стяжки с использованием пескобетона.
Статья подготовлена при участии специалистов компании LafargeHolcim
Система отопления «теплый пол» пользуется популярностью и у городских жителей, и у владельцев загородных домов. Это связано с тем, что, благодаря оптимальному распределению температуры по вертикали (от пола к потолку), она помогает создать комфортные условия в доме. Одним из вариантов теплого пола может стать электрический, с греющим кабелем, уложенным в стяжку из пескобетона. У многих пользователей возникают вопросы, как правильно сделать такую систему, избежать ошибок при монтаже и залить надёжную и долговечную пескобетонную стяжку. В этой статье мы, при помощи специалиста компании LafargeHolcim, расскажем:
- Как выбрать правильный «пирог» электрического теплого пола с греющим кабелем.
- Какая должна быть толщина стяжки из пескобетона при использовании греющего кабеля.
- Как выбрать качественный пескобетон и цемент.
- Как самостоятельно приготовить раствор из песка и цемента.
- Для чего в пескобетон добавляется фибра.
- Основные этапы работ по заливке пескобетоном стяжки теплого пола с греющим кабелем.
Особенности и характеристики кабельного теплого пола
Основным нагревательным элементом современного кабельного пола является электрический кабель, выполненный из особого сплава, который позволяет ему безопасно преобразовывать электроэнергию в тепло. При выборе системы обогрева необходимо учитывать мощность кабеля, которая варьируется в пределах от 17 до 21 Вт/м2. Под плитку или толстую бетонную стяжку рекомендуется выбирать более мощную систему. Для легких отделочных покрытий стоит использовать кабель с меньшей мощностью.
При укладке кабельного теплого пола может быть использован провод двух типов:
- Резистивный. Подразделяется на двух- и одножильный. Двухжильный кабель отличается более высокой стоимостью и простотой монтажа. Электропровод состоит из двух жил, которые могут быть обе нагревающими или одна нагревающая, а вторая – питающая. Защищает кабель прочная оплетка и экранирующий слой. Одножильный кабель в конструкции имеет металлическую осевую жилу с внутренней изоляцией, наружной оболочкой и экранирующим слоем для защиты от электромагнитного излучения.
- Саморегулирующийся. Пол с саморегулирующимся кабелем более функционален и надежен в эксплуатации, поскольку количество выделяемого кабелем тепла зависит от температуры окружающей среды. Его можно укладывать без бетонной стяжки под финишное покрытие или под плитку, т.к. ему не страшен локальный перегрев. При высокой температуре в помещении кабель греет слабо, при похолодании выделяет больше тепловой энергии.
Реализуется кабельный теплый пол в катушке, рулонами или матами. Секции пола представляют собой стекловолоконную сетку, на которой кабель уложен в виде «змейки». При монтаже системы сетка может быть разрезана без нарушения целостности электрического кабеля. Для регулирования мощности кабельного пола предназначен терморегулятор, который крепится на стене.
Терморегулятор для обустройства теплого пола может быть программируемым или с ручным управлением. Для современных систем обогрева, использующихся в квартирах и частных домах, широко востребованы программируемые терморегуляторы, которые не только быстро реагируют на изменение температуры площади нагрева, но и способны автоматически менять схему обогрева.
Комплектация кабельного теплого пола также включает термодатчики – устройства, которые предназначены для передачи регулятору информации об уровне нагрева напольной поверхности. При монтаже системы под плитку, керамогранит, ламинат или паркет используются специальные внутренние и наружные датчики. Внутренние устанавливаются между проводами, а внешние внутри корпуса регулятора.
Кабельный пол по принципу функционирования может быть:
- Прямого действия. Обеспечивает быстрый равномерный нагрев помещения, при монтаже системы используется электрический кабель невысокой мощности, который монтируется в бетонную стяжку малой толщины. Системы прямого действия используются как для основного, так и вспомогательного обогрева отдельных зон.
- Аккумулирующего. Наиболее экономичная система, укладка греющего кабеля высокой мощности проводится в стяжку большой толщины, которая на протяжении длительного времени сохраняет и отдает тепло. Наличие термостата позволяет запрограммировать систему на работу в определенные периоды.
Разнообразие продукции
Компания предлагает широкий ассортимент нагревательных матов и кабелей для теплого пола. Основные из них:
Технические характеристики матов Termomat

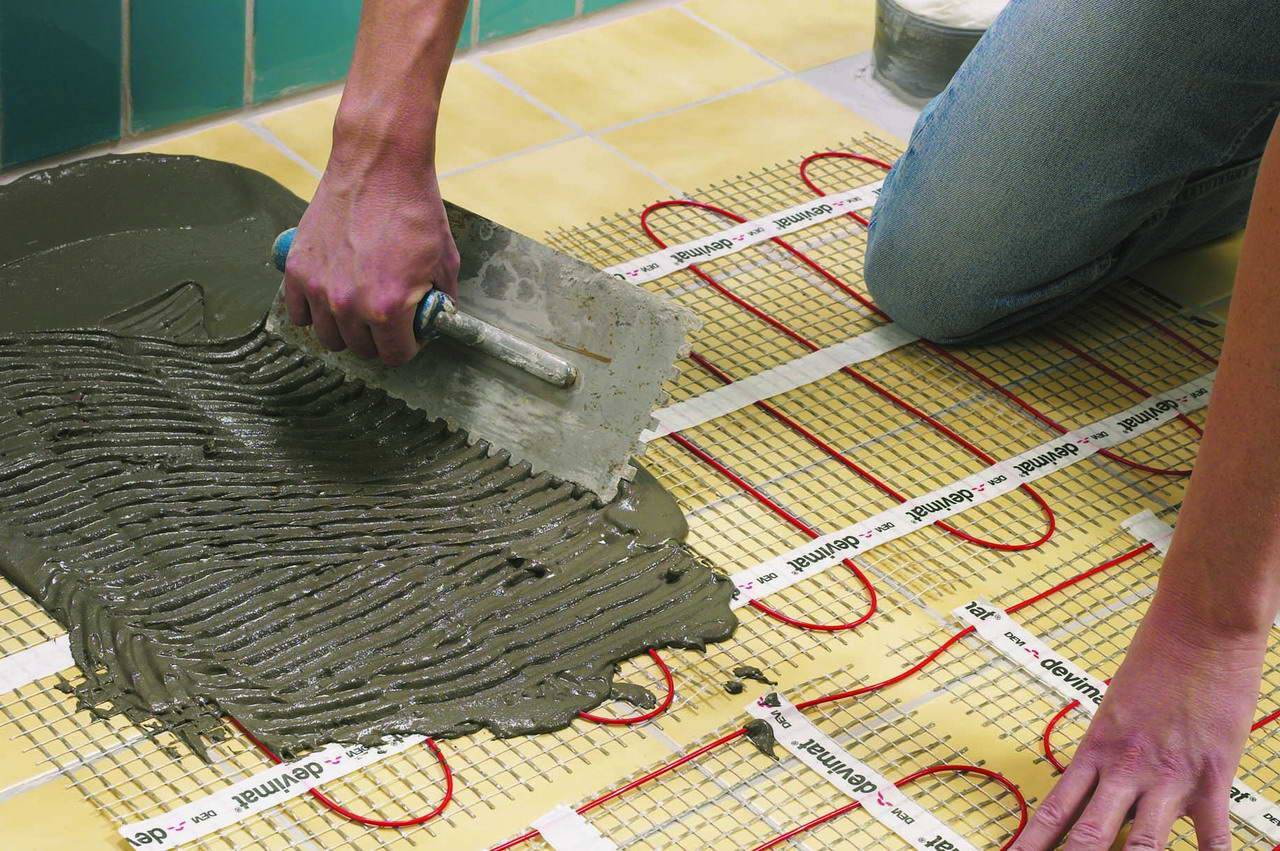

- Thermomat TVK-130. Тонкий мат под плитку, укладываемый в клеевую основу для напольного покрытия.
- Существует специальный теплый пол под ламинат. Thermomat TVK-130 LP, создан специально для укладки под ламинат и паркет. Он отличается дополнительной защитой с помощью армированной фольги. Монтаж такого типа мата проводится без дополнительной подготовки, сразу под напольное покрытие.
- Thermomat TVK-180. Мат, оснащенный кабелем с увеличенной мощностью, обеспечивающий более быстрый прогрев помещения. Предназначен для холодных помещений.
- Thermocable SVK-20. Греющий кабель, предназначенный для бытовых и промышленных объектов.

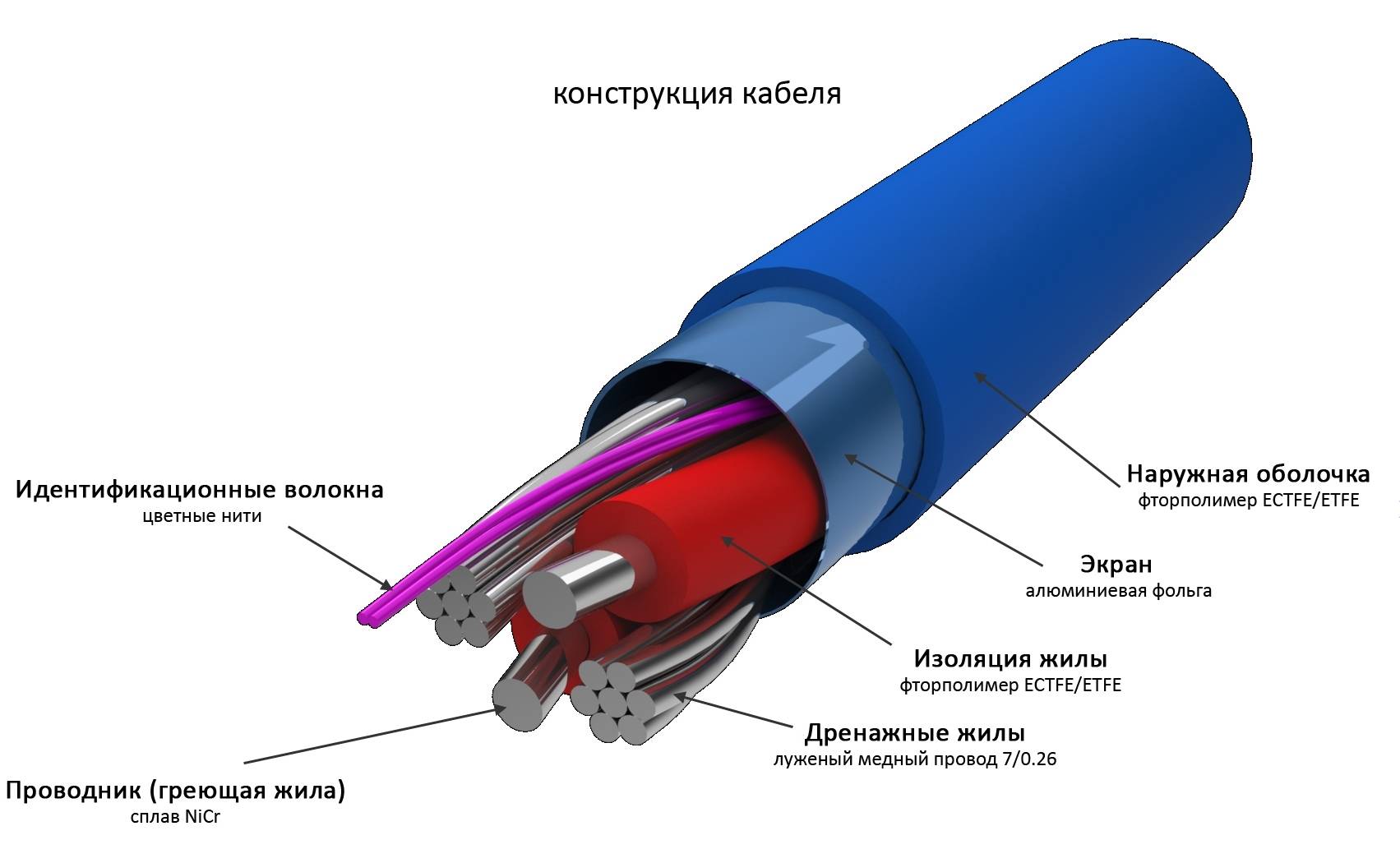

Устройство греющего кабеля Thermocable SVK-20
- Thermo FreezeGuard. Саморегулирующийся греющий кабель, который разработан для обогрева объектов, подверженных обледенению. На рынок поставляется с муфтой и матрицей, регулирующей тепло.
Строение кабеля Thermo FreezeGuard
Теплый пол от шведской компании Thermo – это прекрасное решение для обеспечения энергоэффективности любого жилого дома или квартиры. Система, уложенная под ламинат или плитку, создает идеальный температурный режим для человека.
Монтаж муфты
Какие материалы вам понадобятся?
саморегулирующийся экранированный кабель
вилка с проводом и заземляющим контактом
Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).
Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.
Даже если у вас совсем короткий участок кабеля малой мощности.
инструмент для зачистки проводов
кримпер для обжима гильз
муфтовый набор
Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него
Ошибка №2
Не используйте тонкостенные трубки без клея.
Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.
Тонкостенки очень легко повреждаются от внешних воздействий.
строительный фен
канцелярский нож
Монтаж и подключение
Сколько кабеля нужно?
Для теплого пола из саморегулирующегося нагревательного кабеля требуется 110–140 ватт на квадратный метр. Следовательно, площадь помещения умножаем на количество ватт (110 или 140 – чем большую величину возьмем, тем будет теплее) и делим на номинальную погонную мощность кабеля – получаем длину. Например, площадь ванной комнаты у нас 5 кв. метров. Если погонная мощность у кабеля 25 ватт/метр, тогда нам для обогрева пола в ванной потребуется: 5*110/25 = 22 метра.
Как уложить кабель?
На черновой пол укладывается отражающая теплоизоляция, чтобы минимизировать потери тепла. Далее кладут основание (металлическую сетку или монтажную ленту), по которому раскладывается и крепится сам кабель.
Правильный контур – залог успеха. Нагревательный кабель равномерно раскладывается по всей полезной площади по схеме «улитка» или «змейка», обходя трубы, унитазы, кухонные шкафы и т.д. Наиболее удобная для укладки форма – «змейка». Лучше делать двойную или даже тройную «змейку» – чтобы было 2 или 3 равномерно распределенных по всей площади комнаты независимых кабелей – это значительно увеличит надежность и позволит регулировать интенсивность нагрева. Не пересекайте кабеля, старайтесь не приближать витки ближе 5 см друг к другу, но и большие промежутки тоже не оставляйте – иначе будет «тепловая зебра». Задача – равномерно распределить кабеля по полу.
Саморегулирующийся нагревательный кабель подключают к электросети через «холодный» силовой кабель. Конец герметизируют муфтой и оставляют под стяжкой.
Как подключить силовой кабель?
Желательно использовать медные многопроволочные кабели, чтобы обеспечить хороший контакт методом обжима или пайкой обычным паяльником с оловом. Сечение питающей электропроводки выбирается исходя из подключаемой мощности, для этого имеются соответствующие электротехнические таблицы, но не забываем про стартовые токи и даем небольшой запас.
Подключение экранированного саморегулирующегося нагревательного кабеля при помощи «холодного» силового кабеля:
Герметизация конца делается так:
Нужен ли термостат и автоматика для саморегулирующегося кабеля?
Строго говоря, кабель саморегулирующийся, то есть в принципе способен работать без термостата при прямом подключении к электрической сети. Однако использовать данный кабель для обогрева пола желательно все равно вместе с термостатом и отдельной регулирующей автоматикой. Причин этому несколько:
- С термостатом повысится надежность работы системы, это дополнительная защита от перегрева.
- Появится возможность вручную устанавливать максимальную температуру, что даст гибкость регулирования.
- Даже при высоких температурах саморегулирующийся кабель сам не отключится, все равно продолжает выделять незначительное количество тепла и потреблять небольшое количество энергии, термостат же позволит отключать его полностью при достижении заданной температуры.
После того как монтаж и подключение завершены, заливается стяжка глубиной не менее 3 см так, чтобы витки нагревательного кабеля оказались полностью утопленным и нигде не выглядывали.
Устройство теплого кабельного пола
При обустройстве кабельного обогрева пола поступают следующим образом. Сначала основание очищают и выравнивают. В случае необходимости для этого заливают стяжку толщиной 3 –7 сантиметров. Ровное основание является важным моментом.
Если этим требованием пренебречь, тогда нагрев не получится равномерным. Когда по причине неровности основы под резистивным кабелем появится воздушный пузырь, он в скором времени перегорит.
На подготовленное чистое основание с целью уменьшения теплопотерь монтируют теплоизоляцию, состоящую из двух частей: ленты, укладываемой по периметру помещения, и утеплителя
При выборе изоляционного материала обращают внимание на его термостойкость – он должен легко переносить температуру до 100 градусов.
Если внизу под помещением находится холодный подвал, следует создавать более толстый слой, а когда другая квартира, тогда будет достаточно 2-х сантиметров. В случае неиспользования теплоизолятора, треть мощности системы станет уходить вниз.
Можно сэкономить, если приобрести обычный утеплитель, а поверх него расстелить пленку со светоотражающим эффектом. При этом фольгу использовать специалисты не рекомендуют, поскольку она за несколько месяцев разрушится. Покупать можно теплоизолятор и в рулонах, и в плитах.
Оставлять щели между листами и полосами утеплителя недопустимо: их укладывают вплотную, поскольку любой промежуток создает мостик холода, посредством которого происходит утечка тепла.
В зависимости от основания для крепления теплоизоляционных материалов можно использовать: двухсторонний скотч, скобы плюс строительный степлер, клеевой состав. Для мест стыковки применяют скотч – можно монтажный, но лучшим выбором будет металлизированный.
Когда в помещении часто повышенная влажность, сверху теплоизоляционного слоя располагают гидроизоляцию. Для этого используют полиэтиленовую пленку или иной современный материал.
Дальше можно поступить одним из двух способов. В первом случае укладывают предварительную стяжку небольшой высоты из смеси песка, цемента и воды. Благодаря ее наличию тепло распределяется более равномерно и предотвращается перегрев кабеля для обогрева пола.
Второй способ предусматривает монтаж сетки с ячейками 10 –15 миллиметров или специальной монтажной ленты поверх пленки из полиэтилена. Ленту нужно располагать с шагом укладки, который равен 40 –50 сантиметров. Сетки монтируют вплотную одна к другой.
Что нужно знать про нагревательный элемент кабельного теплого пола
Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.
Особенности саморегулирющегося кабеля
Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.
Специфика и устройство резистивного кабеля
Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:
1. Конфигурация:
- одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
- двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.
2. Толщина:
- тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
- толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).
3. Общая линейная мощность из расчета на погонный метр:
- кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
- кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).
Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.
Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.
Разновидности кабелей для теплого пола
Современная промышленности предлагает разные виды нагревательных кабелей для теплого пола. Для выбора доступны элементы на катушке, маты, секции. Как уже было указано выше, проводить монтаж матов можно без выполнения стяжки. Секционные же системы необходимо устанавливать в стяжку. Что касается напольных покрытий, то идеальным вариантом считается кафельная плитка, керамогранит.
Профессионалы рекомендуют для квартир применять маты либо секционные системы. Здесь уже рассчитано необходимое количество кабеля, а также шаг его мощность. Если же выбор сделан в пользу кабеля на катушке, то тут не обойтись без базовых знаний электротехники и формул из курса физики. Также пригодятся знания и в электрике.
Кроме того, что кабельные теплые полы бывают различными, сам элемент разделяется на два вида. Это резистивный кабель и саморегулирующийся. Дальше мы рассмотри их подробнее.
Резистивный кабель
Внутри – несколько жил, которые обладают очень высоким сопротивлением. В качестве материалов применяется либо нихром, либо латунь или медь. Что до количества жил, то в большинстве случает их либо 2, либо 1 жила.
Среди недостатков специалисты выделяют постоянную теплоотдачу. Также иногда кабель может перегреваться на некоторых отрезках. Это не лучшим образом сказывается на отдельных участках теплого пола.
Саморегулирующийся кабель
Этот кабель достаточно «умный». Профессионалы его так и называют. И не зря, при рассмотрении принципа его действия все сразу станет ясно.
Данный нагревательный элемент может реагировать на температуру среды, которая его окружает. К примеру, если температура понизилась, то средняя жила сжимается. В результате – увеличивается сила тока и кабель выделяет большее количество тепла. Когда же температура начнет повышаться, пойдет обратная реакция. Цены на этот материал гораздо выше, чем на резистивные нагревательные элементы, однако и срок службы также очень высокий.
Нагревательные элементы водяного теплого пола и их расчет
газового отопления
Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».
Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.
В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.
Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.
Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.
Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:
- полипропиленовые трубы;
- медные трубы;
- гофрированные трубы из металла;
- металлопластиковые нагревательные элементы.
Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.
гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

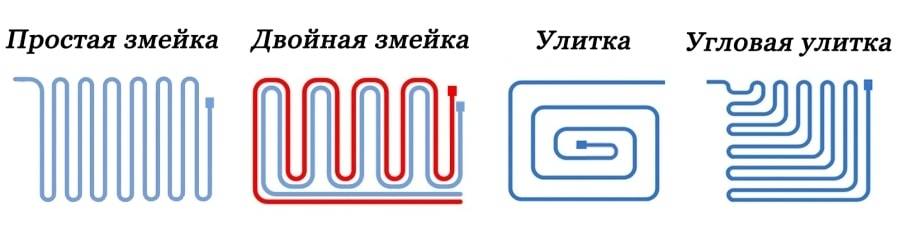

Способы укладки труб
На сегодняшний день широко применяются два метода укладки нагревательных элементов:
- зигзаг;
- спираль.
Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.
Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.
Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.
Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).
Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.
