Как настроить терморегулятор теплого пола

Выбираем надежный терморегулятор для водяного пола

Терморегулятор ( другие названия — термостат, регулятор тёплого пола) – оборудование, которое используется для поддержания в контуре отопления температуры водяного пола, заданной пользователем.

Вместе с терморегулятором обычно используются датчики температуры — воздуха и самого пола. Подачу теплоносителя (воды, антифриза, этиленгликоля) регулирует специальный прибор — сервопривод. в этой статье мы раскажем как выбрать оптимальный вариант.

Виды и их отличия

Выбор терморегуляторов на рынке отопительного оборудования на сегодняшний день достаточно широк.

Схема электро механического вида

По виду автоматики эти приборы могут быть:

• Механическими
• Дистанционными (различные пульты управления, в том числе сенсорные)
• Электронными
• Электронными — программируемыми

По функциональности термостаты делятся на:

• Т. с индикатором температуры воздуха
• Т. с индикатором температуры водяного пола
• Т. с обоими датчиками

Мощность водяного теплого пола может достигать 600, 2000, 3000 и более 3000 Вт.

Терморегулятор включается и выключается автоматически, в зависимости от показаний датчиков температуры воздуха и пола. Так же эти устройства различаются по монтажу на внутренние и наружные.

Подробно о работе прибора

Механический термостат — самый дешёвый и самый простой в использовании. Простота в данном случае является его основным достоинством. Регулировка температуры водяного тёплого пола осуществляется с помощью вращения поворотного колёсика.

Регулятор защищает помещение от перегрева, так как включает и выключает систему отопления автоматически. Недостатком является отсутствие возможности программировать оборудование, поэтому температуру приходится менять несколько раз в сутки вручную.

Электронный регулятор оснащён цифровым дисплеем и несколькими кнопками управления, что делает его чуть более комфортным, нежели механический термостат. Имеются датчики температуры воды и воздуха. С помощью программируемого термостата можно задавать температуру на сутки или неделю.

Терморегулятор на дистанционном управлении программирует до 9 различных режимов, отображая на дисплее ещё и количество потребляемой энергии за разные промежутки времени. Такой прибор, как термостат, поможет Вам отслеживать температуру воздуха и водяного тёплого пола, а так же экономить на потреблении электроэнергии.

Полезные советы

Выбор терморегулятора для теплых полов напрямую зависит от условий проживания, а так же от Ваших целей и желаний. Механические приборы удобны для тех, кто большую часть времени проводит дома. Так же они подойдут тем, у кого есть маленькие дети, т.к. оснащены необходимой защитой.

Если же Вы постоянно находитесь на работе и нет необходимости в постоянном отоплении помещения, то лучше использовать программируемый регулятор, который будет включаться и отключаться в нужно для Вас время. Самыми комфортными являются приборы с недельными циклами работы — их можно идеально подстроить под Ваш ритм жизни.

Кроме того, покупая термостат, важно запомнить следующее:

• Если вы решили использовать автоматизированный терморегулятор, то нужно задать максимальное напряжение электросети — достигнув определённой отметки, система сама отключится и начнёт остывать
• Максимально возможная температура для обогрева помещений с помощью водяных тёплых полов + 60*С

• Монтаж этого прибора бывает щитовым и настенным; первые используются для обогрева габаритных помещений, стоят дороже, кроме того, для работы необходим отдельный щиток; настенные – монтируются рядом с источником электроэнергии и предназначены для домашнего использования
• Если у Вас нет специальных навыков, то осуществлять монтаж регулятора самостоятельно не стоит — доверьте это дело рукам профессионалов;

Выбор термостатов достаточно широк. Сегодня эти приборы на рынке теплооборудования представлены такими фирмами как Thermoland, Devi, Raychem, I-WARM и т.д.

Цена зависит от функциональности, габаритов и температурного диапазона. Так, с регулятором Thermoland ТРЛ-02 температура будет колебаться от 0 °C до +57 °C, его стоимость – примерно 50 у.е., в то время как Devireg 850 ( от −10°C до +40°C) обойдётся в 550 у.е.

Заключение

Термостат — это оборудование, регулирующее температуру теплоносителя в контуре отопления тёплого пола

Этот прибор имеет очень важное значение для правильной работы системы отопления. Научившись пользоваться термостатом, Вы наполните свой дом комфортом и уютом

Пусть в Вашем доме всегда будет тепло!

Электронные устройства с программным управлением

Программируемые терморегуляторы представляют собой конструкции, сохраняющие данные установленного температурного режима. Такие приборы устанавливают в системах с встроенными элементами электронагрева.

Они обеспечивают автоматический процесс настройки и корректировки температуры в оборудовании, предназначенном для систем охлаждения или обогрева.

Необходимость наличия терморегуляторов заключается в обеспечении приборов, обустроенных элементами изменения показателей температуры, их включением/выключением при достижении определённых температурных параметров.

Принцип работы программируемых устройств един, независимо от того в какой прибор они встроены:

• термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;
• от термодатчика зависит эффективность и качество работы «тёплых полов» с любым нагревательным элементом;
• термодатчики размещают в помещении так, чтобы они были удалены от точек, влияющих на изменение температуры, так как искажение показателей датчика внесёт ошибку в работу терморегулятора;
• качественная работа датчиков позволяет регулятору температуры поддерживать комфортные условия окружающей среды помещения;
• благодаря точности передачи показаний на регулирующее устройство напольное покрытие не будет перегрето и испорчено;
• расширенные функции микросхемы программируемого терморегулятора обеспечивают настройку температуры для отдельного помещения индивидуально в зависимости от времени суток или иных требований;
• стабилизируется работа энергосистемы дома, что необходимо для расчёта экономного потребления электричества в москве.

Рекомендуем: Что представляет собой мобильный тёплый пол?

Существуют следующие виды термодатчиков, используемых в системе «тёплого пола». любой из них может быть встроенным в корпус терморегулятора или обустраиваться на некотором удалении:

1. датчик определения температуры окружающего воздуха должен обеспечиваться циркуляцией воздуха данного помещения;
2. инфракрасные элементы, предназначенные для удалённого измерения температуры нагретого напольного покрытия, могут быть встроенными в программируемый терморегулятор или выделен в отдельный блок. Для такого сочетания необходимо соблюднеиеединственного требования: отсутствие преград между датчиком и контролируемой поверхностью. расстояние между ними должно равняться или превышать 30 см;
3. контактные элементы измерения температуры поверхности пола представляют конструкцию, состоящую из провода, соединённого одним концом с терморегулятором. Другой конец с утолщением помещают в гофрированную трубку, расположенную под поверхностью пола;
4. комбинированные датчики измерения температуры поверхности пола.

К контактному терморегулятору может подключаться несколько датчиков, что позволяет обслуживать несколько зон в одном доме или квартире в несколько комнат разного назначения.

Водяной теплый пол, как происходит регулировка температуры?

Водяной теплый пол является низкотемпературной системой отопления. В нём течёт теплоноситель, температура которого редко превышает 41 °C. Таким образом если мы будем уменьшать температуру на котле до 50 °C, то радиаторы (привожу как пример) на втором этаже уже будут холодными, а на первом этаже, где у нас проложена система теплого пола, будет всё также жарко. Так работает узел подмеса водяного теплого пола. О том, что это такое и как сделать водяной теплый пол здесь.

Всё дело в том, что узел управления водяного теплого пола не связан с автоматикой котла и реализован на трехходовом термостатическом клапане. Он и отвечает за подачу в систему теплоносителя определенной температуры. Если его не будет, то мы сможем ходить по полу только в тапочках с толстой подошвой и чувствовать себя как на сковородке.

Блок управления водяным теплым полом регулирует количество горячего теплоносителя, поступающего из котла, и смешивает его с уже остывшим теплоносителем, который вернулся по системе охлажденным. Таким образом происходить регулировка температуры всех водяных контуров теплого пола. Этот блок управления водяным теплым полом принято называть узлом подмеса. Как понятно из названия он подмешивает в горячую воду холодную и создает оптимальную температуру.

Если у вас уже смонтирована система такого отопления, то чтобы отрегулировать температуру вам необходимо найти тот самый блок управления водяным теплым полом (узел подмеса) и повернуть имеющийся терморегулятор (обычно по часовой стрелке, чтобы уменьшить температуру и против часовой стрелки, чтобы прибавить) (на картинке регулятор зеленого цвета дискретное значение +/- 1 °C).

Стандартный узел подмеса имеет дискретное значение в регулировке и составляет обычно 1 °C. Т.е. один щелчок 1 °C прибавили или уменьшили — ждём.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

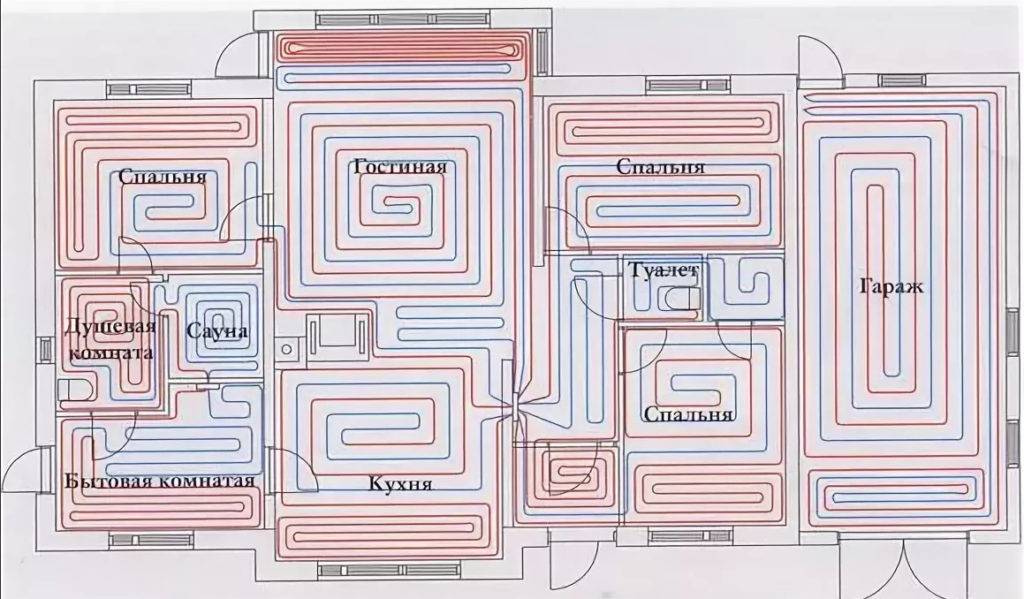

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Пошаговая инструкция установки

Чтобы терморегулятор работал и точно определял температуру, не достаточно правильно его выбрать, важно также грамотно установить устройство. Монтаж обычно не вызывает проблем, однако мы решили  наглядно рассказать об этом

Несмотря на то, какой регулятор вы решили поставить, начинать следует с выбора места для него. Оно должно быть удобное для пользования. Нужно рассчитать так, чтобы приспособление располагалось недалеко от розеток и двери, высота от пола 1,5 метра. Нельзя монтировать его около окна.

Обычно в комплект к терморегулятору входит инструкция, с которой надо ознакомиться.

Последовательность действий:

• перед началом работы обесточивается место установки;
• провода от тёплого пола должны быть уже подведены к подрозетнику;

• после устанавливается датчик — он помещается в гофру, один конец выводится в подрозетник, а второй располагается между нагревателями (кабелем или пластинами инфракрасного плёночного пола);
• снимается изоляция с проводов пола — на 6 см;
• соединяются экраны кабеля с жёлто-зелёным проводом, затем всё помещается в подрозетник;
• снимается верхняя панель терморегулятора — нужно прямую отвёртку вставить в паз снизу, надавив отщёлкнится крышка;

подсоединяются провода пола к нужным клеммам регулятора согласно схеме;

• провода аккуратно загибаются, прибор вставляется в подрозетник;
• устанавливается рамка и крепится верхняя панель.

Терморегулятор тёплого пола подключён, остаётся проверять его работу.

Монтаж и подключение терморегулятора

Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:

• высота термостата над уровнем пола – 1.5…1.7 м;
• не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
• технологический отступ от оконных и дверных проемов – 1 м (минимум);
• соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
• внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
• термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.

Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.

Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.

Здесь терморегулятор подает управляющий сигнал на контактор, а тот размыкает силовую линию

Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.

Латинская буква L на схеме обозначает фазный провод, N – нулевой (нейтраль)

Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.

Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Схема подключения теплого пола

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Здесь существует два способа организовать работу электрического пола:

1. Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
2. Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата. Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

1. Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
2. Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Разделим их по принципу их работы:

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

• простота настроек в процессе эксплуатации;
• невысокая стоимость;
• надёжность конструкции при эксплуатации высоких и низких температур;
• независимость от энергетических помех;
• устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды,  изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Существуют модели электронных терморегуляторов, к которым могут быть подключены другие изолированные участки тёплого пола, оснащённых собственными датчиками.

Электронные или релейные термоконструкции, более совершенны в сравнении с механическими аналогами и имеют следующие преимущества:

• датчик, выносной элемент терморегулятора, может устанавливаться в любом удобном месте помещения;
• заданная температура и регистрируемые текущие данные отображаются на дисплее;
• возможность контроля температуры в нескольких зонах «тёплого пола»;
• термодатчик регистрирует температуру и отображает её на дисплее с точностью до нескольких долей градуса;
• существует возможность комплектования выносным блоком управления.

Электронные схемы терморегуляторов во многом зависят от состояния напряжения в электрической сети.
