Как подключить теплый пол к системе отопления в частном доме
Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:
- двухтрубной;
- однотрубной («Ленинградка»);
- гравитационной.
Подключение к двухтрубной отопительной системе
Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.
Схема подключения к двухтрубной системе отопления
Подключение к однотрубной системе «Ленинградка»
Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.
Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.
Необходимые условия подключения
Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.
К условиям подключения и успешной работы теплого пола отнесем:
- трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
- общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
- длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
- трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
- при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.
Указания по монтажу теплых полов
Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.
Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:
- Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
- Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.
К стенам клеится демпферная полоса, а между монолитами устраивается деформационный шов
- Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
- Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.
Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.
Схема с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Спецификация материалов и оборудования
Она включает в себя:
наличие радиаторов отопления с нагревом до 70-80С
отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.
Эффективность и комфорт всей системы из-за этого страдает.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
простой монтаж
доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Схемы укладки водяного теплого пола
Способы раскладки трубы теплого пола
Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.
Схема монтажа «Улитка»
Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от по кругу в обратном направлении.
При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.
Укладка теплого пола змейкой
При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.
Трубы
Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.
Характеристика труб Рехау для теплых полов
Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

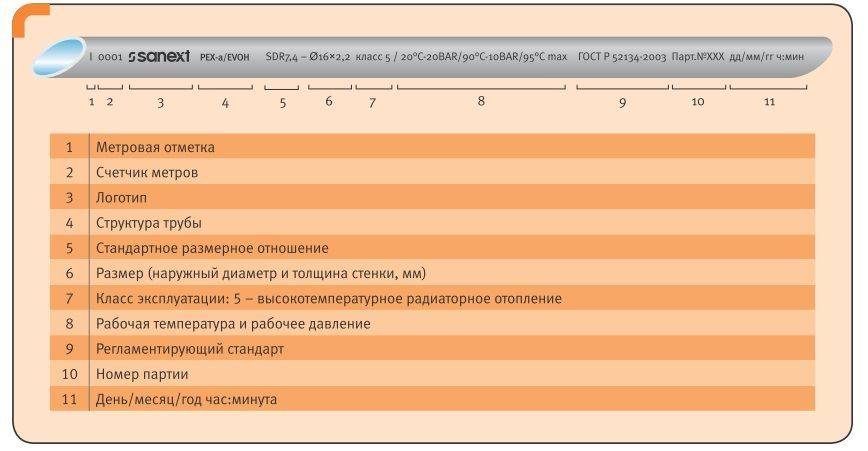

Структура трубы SANEXT для теплого пола
Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.
Монтаж водяных теплых полов VALTEC
Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.
Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Подключение и монтаж водяного пола в квартире
В соответствии с регламентированными нормами, самовольное несанкционированное подключение теплого водяного пола в квартире к центральному отоплению запрещено. Неразрешенная врезка своими руками чревата необратимыми последствиями в плане качественного отопления соседних квартир снизу или сверху, в зависимости от принципа подачи горячей воды в системе водяного центрального отопления. Соединение дополнительной конструкции с центральным отоплением может повредить общую гидравлику всего многоэтажного строения. В случае же наличия автономного водяного отопления в квартире, которое подключено к котлу, разрешения коммунальных служб не нужны. Это относится к домам старой постройки, в новостроях предусмотрена возможность подключения водяного обогрева полов.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Совместное подключение двух котлов
Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:
- природном газе и дровах;
- твердом топливе и электричестве.
Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.
Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:
Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.
Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:
Обвязка методом первичных и вторичных колец
Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:
Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.
Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:
Регулирование температуры теплых полов
Для создания комфортных условий, а также для контроля расхода электроэнергии и других ресурсов пользователи прибегают к регулировке температуры теплых полов.
Регулировка водяных полов
На водяных системах обычно устанавливается термостатический вентиль или насосно-смесительные группы с автоматикой.
Они предотвращают перегрев системы и напольного покрытия, реагируют на изменение температуры в помещении и открывают или закрывают клапаны, поддерживая заданные режимы.
Достоинством таких регуляторов является простота и легкость сбора конструкции.
Регулирование электрических и инфракрасных полов
Для электрических полов используют электромеханические, цифровые и программируемые терморегуляторы. Они включаются параллельно в цепь и используют специальные датчики, анализирующие изменения режимов обогрева поверхности. При достижении максимально установленных порогов нагрева, они отключают теплоносители. Когда температура снижается на пару градусов, они снова подают питание на электрические обогреватели. Такие терморегуляторы позволяют экономить от 30 до 60% электроэнергии, значительно уменьшая стоимость коммунальных платежей.
