Схема 4. Подключение теплого пола от радиатора
Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.
Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.
Подведем итог и сведем в таблицу:
Вид подключения | Комфорт | Эффективность | Монтаж и настройка | Надежность | Цена |
Обычный газовый,ТТ или дизельный | ± | ± | + | ± | + |
Конденсационный котел или тепловой насос | + | + | + | ± | — |
Трехходовой термостатический клапан | ± | ± | + | + | ± |
Насосно-смесительный узел | + | + | ± | + | — |
Термомонтажный комплект | — | ± | + | + | + |
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Виды водяного отопления
Планируя создание отопительной системы, прежде всего, необходимо ознакомиться с типами водяного отопления. На сегодняшний день именно отопительные системы, в которых теплоносителем выступает вода, являются самыми распространенными – они используются в 90% частных домов. Водяные системы отопления бывают:
- радиаторные;
- теплый пол;
- плинтусные.
На сегодняшний день при монтаже системы используются радиаторы разных видов: чугунные, алюминиевые, биметаллические, стальные. Каждый тип имеет как свое преимущество, так и недостатки.
Основным достоинством радиаторного водяного отопления с естественной циркуляцией является улучшенная теплоотдача – тепло передается с большой площади, что ускоряет процесс обогрева помещения. Кроме того, зная несколько простых правил, вполне можно установить радиаторы самостоятельно, не прибегая к дорогостоящей помощи мастеров. Вместе с тем, использование радиаторов в некоторой степени повышает требования к качеству теплоносителя – ведь от воды в радиаторах могут возникать коррозия, жесткие осадки – а они значительно снижают качество работы системы.
«Теплый пол» может быть как единственным источником тепла, так и вспомогательным элементом радиаторной системы отопления.
Помимо этого, отопления производится максимально равномерно по всей комнате. Нагретый воздух постепенно поднимается от пола вверх – таким образом, прогревается все. Кроме того, система «теплый пол» является более экономной – ведь для ее нормального функционирования и поддержания в помещении температуры нужного уровня вполне достаточно нагревать теплоноситель до 55°.
Однако такая, казалось бы, «идеальная» система отопления имеет весомый недостаток. Прежде всего, он состоит в сложности монтажа.Для установки теплого пола вам придется потрудиться над идеально ровной стяжкой, укладкой труб и качественным выполнением поверхности пола над ними. Кроме того, укладка такого отопительного элемента в уже построенном доме с ремонтом сопряжена с еще большими трудностями – ведь необходимо будет снимать пол, углублять его. В случае если под полом – бетонные плиты, единственным решением будет увеличение уровня пола – а это проблематично, если уже установлены двери в помещении, сделан косметический ремонт.
То есть, отопительные элементы располагаются сразу же над уровнем пола – как плинтус. При использовании отопительной системы данного типа качественно прогревается и воздух в помещении, и пол, и стены. Водяное плинтусное отопление удобно тем, что оно не портит интерьер помещения, а, кроме того, может монтироваться даже после завершения строительства дома и внутренних отделочных работ.
Рекомендуем к прочтению:Печь с котлом водяного отопления
Вы можете выбрать для своего дома виды водяного отопления. Однако решение следует принимать на начальных этапах строительства.
2 основные схемы отопления
Существует две схемы отопления:
- Однотрубная;
- Двухтрубная.
При монтаже отопления с естественной циркуляцией может быть задействовано несколько контуров, их ставят по одной из вышеперечисленных схем.
Контур с одной магистралью называют однотрубной. Самой элементарной моделью считается контур без применения радиаторов. Такая компоновка системы отопления стоит недорого, она проста в эксплуатации. Однотрубная схема (у которой присутствует вертикальная разводка) чаще всего используют в двухэтажных коттеджах.
Если одна труба применяется для горячей воды, а друга – для холодной, то это двухтрубная модель, она более популярна, но монтировать ее сложнее, также надо ставить дополнительную магистраль. Преимущества двухтрубной схемы:
- Температура распределяется боле равномерно.
- Легко рассчитывать тепло и скорость подачи воды.
- Несложно регулировать подачу тепла к каждой батарее.
Схема с насосно смесительным узлом
Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.
Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.
Спецификация материалов
По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.
Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.
Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.
В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:
Условия подключения
Теперь поговорим об условиях для контура теплого пола, подключаемого к системе радиаторного отопления. Для начала необходимо понимать, что смонтированная система радиаторного отопления не резиновая. Следовательно, имеет некоторые ограничения. И должна быть сделана правильно. Я очень часто вижу, как люди монтируют системы радиаторного отопления, используя при этом, например трубу ППР дм 25 мм. И как в этом случае подключить к системе теплые полы? Вот почему я всегда рекомендую монтировать трубы, для радиаторной системы отопления начиная с диаметра 32 мм и выше.
Теперь о длине контура теплого пола. Длина не должна превышать 40-50 метров для двухтрубной системы, в зависимости от выше перечисленных характеристик. Монтировать можно как змейкой начиная, например, от наружных стен, так и спиралью.
Длинна контура теплого пола для Ленинградки с принудительной циркуляцией не должна превышать 20-30 метров. При этом если у вас длинна контура выходит больше, то необходимо делить ее на равные части.
Трубу для монтажа контура теплого пола в этом случае я рекомендую использовать металлопластиковую дм 16-18 мм максимум. Дм 20 мм используют для гравитационных систем. Обычно температура теплоносителя в системах радиаторного отопления не менее 70 градусов. При этом, трубы PEX-AL-PEX выдерживают температуру 90 градусов. Есть так же аналоги труб из сшитого полиэтилена с кислород непроницаемым слоем, которые так же выдерживают температуру 90 градусов по Цельсию.
Первый запуск
По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.
Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.
Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.
Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

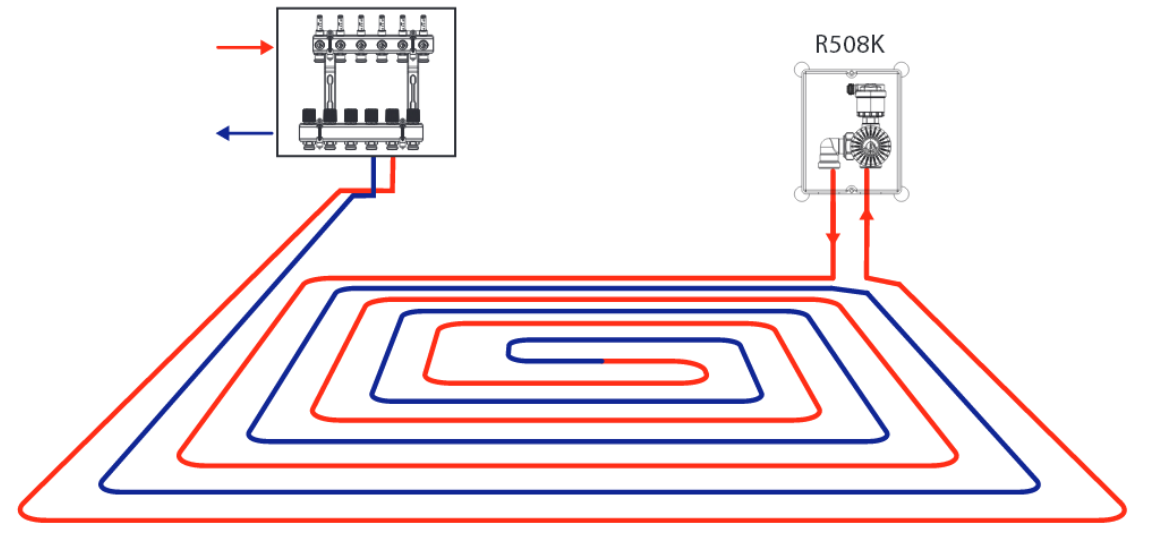

Модуль подключения теплого пола к системе отопления
Теперь поговорим о работе и устройстве модуля подключения контура теплого пола. Работает модуль регулировки теплого пола по всем законам системы теплого пола. То есть модуль за счет термоголовки отключает или включает подачу теплоносителя в контур теплого пола. При этом модуль монтируют на обратке. Для этого в модуле и смонтирован автомат воздухосброса. Чтобы выгнать воздух из контура теплого пола.
Модуль собран к пластиковой коробке с крышкой и служит для скрытого монтажа внутрь стены. В крышке имеется отверстие, из которого выглядывает термостатическая головка для измерения температуры помещения. А, следовательно, возобновления или прекращения циркуляции теплоносителя в контуре теплого пола.
Термоголовка монтируется на отсечной клапан под термоголовку. Клапан в свою очередь соединен с тройником, в который вкручен автомат воздухосброса. Все это расположено внутри коробки.
Монтаж контура теплого пола начинают с монтажа модуля теплого пола. Для этого необходимо выбрать место внутри помещения около двери. Именно со стороны ее открывания. На высоте не более 1000 мм. Сделать углубление в стене из кирпича или каркас в стене из гипсокартона. Так же необходимо от углубления сделать штрабу до пола размером 50х50 мм.
Теперь монтируем модуль регулировки теплого пола. Монтируем пирог теплого пола по всем законам жанра (подробно здесь) и подключаем трубы контура теплого пола к системе радиаторного отопления, следуя этой схеме.
Но не так все гладко в наше время. Модули подключения контура теплого пола дороги и не всегда их можно найти. В этом случае модуль для контура можно изготовить своими собственными руками.
Для этого берем, например, щиток для монтажа электричества. Щиток или распределительная коробка может быть пластиковой или металлической. Так же подойдут распределительные коробки. Размер при этом выбираем 200х300 мм. 300 мм именно в высоту. Теперь берем прямой радиаторный клапан под термоголовку. Направлением ставим вверх. Снизу крепим фитинг для подключения труб. Может быть пресс или ТМ. Сверху накручиваем отвод ½ дюйма с внутренней и наружной резьбой. На отвод накручиваем тройник ½ дюйма. Сверху вкручиваем автомат воздухосброса. Снизу фитинг для подключения труб. Может быть пресс или ТМ. Теперь с помощью металлических хомутов на шпильке монтируем эту конструкцию в щиток.
Подключаем к модулю контур теплого и наслаждаемся его работой и теплым полом.
Читайте так же:
Схема подключения теплого пола к системе отопления: советы и правила монтажа
Решение проблемы с помощью системы водяного пола
Чтобы решить эту проблему, собственник может использовать газовые трехконтурные котлы отопления, предназначенные для прогрева пола, или же спроектировать теплый пол водяной от центрального отопления, а затем наслаждаться комфортом и оптимальным микроклиматом даже в лютые стужи. Среди многих вариантов обогрева дома, подключение водяного теплого пола к системе отопления может стать оптимальным выбором.
Только после проведения ряда расчетов и измерений, можно подобрать оптимальный вариант подключения теплых полов с учетом индивидуальных особенностей дома. После монтажа системы владелец сможет экономить деньги на оплате коммунальных услуг, и продолжительное время использовать в доме эффективный и надежный источник тепла.
Выбор схемы подключения
Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.
Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос, фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.
Схема монтажа с использованием системы отопления
В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.
Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.
После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.
Схема коллекторного подключения
Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов.
На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу.
Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.
В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно
Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:
- насос;
- смеситель;
- сливной кран;
- воздухоотводчик.
Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.
Принятие окончательного решения
После изучения всех нюансов, собственник, желающий установить теплый пол отопления схема которого будет подобрана в соответствии с индивидуальными особенностями здания, может приступать к непосредственному монтажу отопительных приборов.
К их подбору также важно предъявлять особые требования, в частности качественные системы трубопроводов, долговечные модели циркуляционных насосов и износостойкие элементы трубной арматуры, используемые при монтаже теплых полов, станут залогом надежной и бесперебойной работы системы отопления. При правильном выборе системы труб и схемы их подключения, в доме всегда будет сохраняться комфортный температурный режим и здоровый микроклимат, а собственник дома сможет с легкостью настраивать систему на наиболее приемлемый режим работы
При правильном выборе системы труб и схемы их подключения, в доме всегда будет сохраняться комфортный температурный режим и здоровый микроклимат, а собственник дома сможет с легкостью настраивать систему на наиболее приемлемый режим работы.
