Основные параметры для проектирования ТП
Расположение нагревательных элементов, влияющих на удельную мощность теплового пола на 1м2, проектируют, основываясь на теплофизических характеристиках строения. В этом достаточно сложном процессе, приходится учитывать множество различных факторов, в том числе:
- региональные тепловые стандарты – минимальную наружную температуру воздуха в наиболее холодный период года;
- среднюю температуру в каждой из комнат и их расположение;
- особенности строительных конструкций – материал и толщину стен, пола и потолка или межэтажных перекрытий;
- количество и тип окон, их общую площадь, коэффициент теплопотерь, во многом зависящий от разновидности установленных стеклопакетов;
- позиционирование здания относительно сторон света;
- высоту помещений, а также ряд других.
Предложенный перечень параметров, оказывающий влияние на расчет теплых полов, далеко не полный – опытный специалист теплотехник укажет еще с десяток важных теплофизических характеристик.
Тем не менее, первоочередная задача подобного проектирования заключается в подборе такой теплопроизводительности ТП, которая гарантированно сможет компенсировать все энергетические потери отапливаемого здания. Нельзя также забывать, что рекомендуется увеличивать вычисленную теоретическую мощность на 10-15% для того, чтобы тепловая установка не работала на пределе своих возможностей.
Независимо от того, будет ли выполняться расчет теплых полов своими руками либо силами профильных специалистов, во всех случаях отталкиваются от требований ГОСТ Р 55656-2013 «Энергетические характеристики зданий. Расчет использования энергии для отопления помещений». Ниже приводится упрощенная методика для самостоятельного проектирования небольшой квартирной установки обогрева полов.
Данные
Для выполнения расчета системы теплый пол необходимо располагать следующей информацией:
- теплопотери помещения;
- материал труб;
- схему контура;
- тип напольного покрытия.
Мощность теплопотерь в отапливаемом помещении
Произведем расчет мощности водяного теплого пола.
Этот параметр является ключевым, поскольку именно он определяет, какое количество тепла должна производить та или иная отопительная система.
Наиболее точный способ оценки теплопотерь в помещении – выполнение теплотехнического расчета, в котором будет учтен целый ряд факторов: термическое сопротивление ограждающих конструкций, площадь и тип остекления, инсоляция, тепло от людей и оборудования.
Методика расчета достаточно сложна и требует определенных навыков и опыта, поэтому обычно его заказывают проектной организации, в штате которой есть инженеры-теплотехники. Чтобы упростить задачу и сэкономить средства, домашние умельцы используют усредненную величину – 100 Вт/кв. м.
Если же речь идет о частном доме, то средняя мощность теплопотерь будет зависеть от его площади:
- до 150 кв. м – 120 Вт/кв. м;
- от 150 до 300 кв. м – 100 Вт/кв. м;
- от 300 до 500 кв. м – 90 Вт/кв. м.
Материал труб
Трубы выбирают сообразно своим финансовым возможностям. Доступны следующие варианты:
- Медные в чистом виде или в пластиковой оболочке: обладают наилучшими характеристиками и являются самыми долговечными, но покупка и монтаж обходятся очень дорого.
- Сшитый полиэтилен, полибутен, армированный полипропилен — доступные по стоимости материалы, но не имеют высокой прочности и несколько сложны в монтаже (плохо держат форму).
- Металлопластиковые: средний по стоимости вариант, при этом имеют высокую прочность и хорошо держат форму.
Сегодня теплые полы чаще всего делают именно из металлопластиковых труб.
Схема контура
Разрабатывая схему контура, на плане помещения прорисовывают его очертания. При этом учитывают следующее:
- Трубы не должны оказаться под мебелью – диваном, шкафом и пр.
- От стен следует отступить не менее 15 см.
- Желательно, чтобы трубы не пересекали стык между плитами (если таковой имеется, лучше уложить два отдельных контура по разные стороны от него).
Далее выбирают способ укладки труб. В общем случае применяют один из двух вариантов:
- Змейка (зигзаг): особенностью контура в виде змейки является неравномерное распределение тепловой мощности. К такой схеме прибегают в том случае, когда в какой-либо зоне помещения нужна усиленная подача тепла. Подобное положение дел обычно наблюдается при наличии одной наружной стены, имеющей слабое утепление или значительный по площади остекленный проем.
- Улитка (спираль): данную схему также называют бифилярной.
Укладка теплого водяного пола спиралью
Последняя является более удачной, чем предыдущая, поскольку обладает целым рядом достоинств:
- Тепло распределяется более равномерно (чередуются линии подачи и обратки).
- При каждом повороте направление трассы меняется только на 90 градусов, а не на 180, что заметно облегчает монтаж и способствует снижению гидравлического сопротивления.
- При той же мощности теплоотдачи труб для «улитки» понадобится на 15% меньше, чем для «змейки».
Таким образом, если помещение достаточно утеплено либо имеет две наружные стены (угловая комната), целесообразней укладывать трубы внутрипольного подогрева в виде спирали.
Расчет теплоотдачи для пленочного нагревателя
Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.
Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.
Статья по теме: Как сделать костровище на даче, во дворе
Устройство водяного тёплого пола
Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.
На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.
Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.
Определение количества радиаторов для однотрубных систем
Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.
В однотрубной системе вода на каждый радиатор поступает все более холодная
Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую
Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую
В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции
Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.
Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.
Как производится расчет длины трубы
Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.
Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).
Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:
В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.
Определение максимальной длины одного контура
Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.
Монтаж теплого пола
Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.
Подготовка
Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола
Изоляция
Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.
Плиты теплоизоляции
Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.
Отопительный контур
От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.
Завершение работ
После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.
Как подбираются технические характеристики насоса
Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле
Q = 0,86×Pн/(t°пр.т – t°обр.т).
В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.
Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.
Формулы для расчета насоса
Разница температур на входе и выходе зависит от нескольких факторов:
- Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
- Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
- Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.
Расчет и выбор насоса
Таблица характеристик для подбора насоса
Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой
H= (П×L + ΣК) /(1000), где
- Н – требуемый напор насоса;
- П – гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
- L – общая длина контура, включающая и надземные системы управления;
- К – рекомендованный коэффициент запаса мощности насоса.
После получения всех данных можно приступать к выбору конкретной модели.
Подбор насоса для теплого пола
Примеры расчета водяного теплого пола
Далее вы сможете ознакомиться с двумя примерами расчета водяного теплого пола:
Пример 1
В комнате с длиной стен 4.6 м, мебель в которой занимает практически четвертую ее часть, теплый пол должен занимать не менее 17 м2. Для его выполнения применяются трубы диаметром 20 мм, которые укладываются как змейка. Между ними выдерживается шаг в 30 см. Укладка выполняется вдоль короткой стены.
Если помещение очень холодное, то может потребоваться проложить двухконтурное отопление. Тогда следует запастись не менее 140 м труб, такая протяженность трубопровода поможет компенсировать сильное падение давления на выходе и на входе системы. Можно делать каждый контур разной длины, но отличие между ними не должно быть больше 15 метров. К примеру, один контур выполняется протяженностью 76 м, а второй – 64 м.
Расчет теплого пола можно проводить двумя методами:
- Для первого способа применяется формула:
L = S ? 1,1 / B, где
L – длина трубопровода;
B – шаг укладки, измеряемый в метрах;
S – площадь отопления, в м2. - Во втором варианте применяются табличные данные, приведенные ниже. Их умножают на площадь контура.
| Шаг укладки, в метрах | Расход трубы на 1м2 отапливаемой площади, в погонных метрах |
| 0,1 | 10 |
| 0,15 | 6,7 |
| 0,20 | 5 |
| 0,25 | 4 |
| 0,30 | 3,4 |
Пример 2
Требуется провести теплый пол в комнате с длиной стен 5х6 м, общая площадь которой составляет 30 м2. Чтобы система эффективно работала, она должна отапливать не менее 70% пространства, что составляет 21 м2. Будем считать, что средние теплопотери – около 80 Вт/м2. Так, удельными будут теплопотери 1680 Вт/м2 (21х80). Желательная температура в комнате – 20 градусов, при этом будут использоваться трубы с диаметром 20 мм. На них ложится 7 см стяжка и плитка. Зависимость между шагом, теплотой теплоносителя, плотностью теплового потока и диаметром труб представлена на схеме:
Так, если имеется 20 мм труба, для компенсации теплопотери 80 Вт/м2 потребуется 31,5 градусов при шаге 10 см и 33,5 градусов при шаге в 15 см.
Температура на поверхности пола на 6 градусов меньше, нежели температура воды в трубах, что обусловлено наличием стяжки и покрытия.
Что стоит учесть при расчёте
Первыми и главными факторами будут размер помещения и его температурные характеристики. Без оценки реальных потерь тепла выполнить точный расчёт будет невозможно. Поэтому обязательно стоит учитывать такие особенности:
- материал, из которого построены стены;
- количество, размер окон и тип остекления;
- температурный режим на улице;
- наличие или отсутствие отопления этажом ниже.
Также необходимая мощность системы будет зависеть от финишного покрытия пола. Ведь разные материалы (например, кафель и дерево) имеют разную проводимость тепла, а температура поверхности пола должна оставаться в районе 30 градусов.

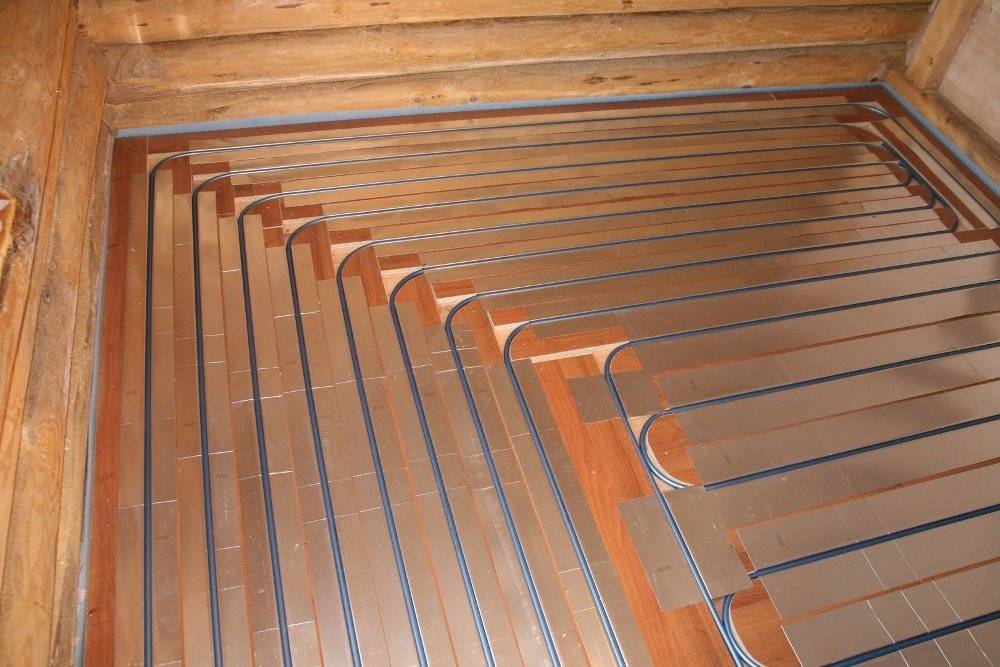

Тёплый пол в деревянном доме
Только при учёте всех этих факторов и внесении корректировок по каждому из них можно произвести качественный расчёт тёплого водяного пола. Сделать точные вычисления и составить подробный проект могут только специалисты. Но чтобы иметь начальное представление о количестве материала и объёмах работ можно использовать онлайн-калькулятор тёплого водяного пола, расположенный ниже. Плюс, не помешает ознакомиться с общей логикой расчёта и укладки такой системы.
Калькулятор тёплого водяного пола
| Температура подачи, oC. | |
| Температура обратки, oC. | |
| Шаг трубы, м. | 0.050.10.150.20.250.30.35 |
| Труба | Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь) |
| Напольное покрытие | ПлиткаЛаминат на подложкеПаркет на фанереКовролин |
| Толщина стяжки над трубой, м. | |
| Удельная тепловая мощность, Вт/м2 | |
| Температура поверхности пола (средняя), oC | |
| Удельный расход теплоносителя, (л/ч)/м2 |
Расчет потребности в тепле
Предельно грубая оценка для квартиры в многоквартирном доме выполняется по формуле Q=S/10, где Q – потребность в тепле в киловаттах, S – площадь отапливаемого помещения в квадратных метрах. Так, для обогрева комнаты площадью 30 м2 согласно этой формуле требуется 30/10=3 КВт тепловой мощности.
Простой способ, разумеется, дает весьма значительные погрешности:
- Он актуален для потолков высотой около 2,5 метров. Однако во многих многоквартирных новостройках, в сталинках и частных домах потолки выше 3 метров – норма.
- Утечки тепла через стены сильно зависят от климатической зоны. Один и тот же дом, размещенный в Крыму и в Якутии, придется обогревать весьма по-разному.
- Квартиры в середине многоквартирного дома и у его торцевых стен тоже различаются потребностью в тепле.
- В частном доме к утечкам через стены добавляется потеря тепла через пол и крышу. То же самое (хоть и в меньшей степени) относится к квартирам на крайних этажах.
- Наконец, окна и двери обладают куда большей теплопроводностью по сравнению с капитальными стенами.
Уточненный расчет выглядит так:
- На кубометр объема помещения берется 40 ватт тепла.
- Для крайних этажей и торцевых квартир используется дополнительный коэффициент 1,2 – 1,3. Для частных домов, у которых тепло теряется через все ограждающие конструкции (теплых квартир за стенкой там, сами понимаете, нет) – 1,5.
- На каждое окно среднего размера (150х145 см) добавляется 100 ватт. Для каждой ведущей на улицу или балкон двери – 200 ватт.
- Вводится региональный коэффициент: для Сочи, Ялты и Краснодара он равен 0,7 – 0,9, для центра России – 1,2 – 1,3, для Сибири и регионов Крайнего Севера – 1,5 – 2,0.
Давайте снова рассчитаем потребность в тепле для нашей 30-метровой комнаты, уточнив ряд параметров:
- При размере 5х6 метров мы сделаем высоту потолка равной 3,2 метра.
- Мысленно поместим ее в Верхоянск (средняя температура января – -45,4 С, абсолютный минимум – -67,8 С).
- Расположим в частном доме и снабдим двумя стандартного размера окнами и одной дверью.
Объем комнаты равен 5х6х3,2=96 м3.
Базовая потребность в тепле – 40х96=3840 ватт.
Расположение в частном доме увеличивает ее до 3840х1,5=5760Вт.
Добавляем к ней 400 Вт на окна и двери. 5760 + 400 = 6160.
Региональный коэффициент с учетом климата можно смело брать максимальным – 2,0. 6160х2=12320. Не правда ли, разница с упрощенным расчетом более, чем ощутима?
Типичный отопительный прибор в северных регионах имеет теплоотдачу не меньше 2 КВт. В угловых комнатах ставится как минимум два таких прибора.
Давление в системе отопления многоэтажного дома
На реальную величину давления влияют следующие факторы:
- Состояние и мощность оборудования, подающего теплоноситель.
- Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
- Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
- Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.
Как меняется давление от температуры
Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:
- на подаче теплоносителя от источника и на выходе;
- перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
- на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.
Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально
Формула расчета
Если чувствуете в себе уверенность и готовы рассчитать мощность водяного теплого пола, то следуйте алгоритму:
- Найдите произведение площади обогреваемого помещения (в метрах квадратных) и разницы температур входящего и выходящего термоносителя (в градусах).
- Учтите эмпирические коэффициенты для вашего материала труб и материала полового покрытия (дерево, ламинат, плитка).
- Принципиально, чтобы теплоотдача не увеличивала теплопотери более чем на 25%. В противном случае придется произвести перерасчет для другого диаметра труб и характера их укладки.
- Выполните расчеты, учитывая, что показатель мощности равен диаметру выбранных труб, умноженному на коэффициент эффективности системы.
Для экономии времени и исключения грубых ошибок рекомендуется воспользоваться электронными калькуляторами расчета водяного пола.
Грамотный предварительный расчет мощности теплого пола на 1 м2 водяного нагрева сэкономит вам массу средств и нервов, а достигнутый результат будет радовать на протяжении многих лет.
Тонкости расчета
В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.
Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:
- S представляет площадь участка;
- N обозначает шаг укладки;
- 1,1 – запасная труба, необходимая для создания поворотов.
Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:
- предположим, площадь участка равна 16 м2;
- расстояние от коллектора до пола – 3,5 м;
- шаг укладки равен 0,15 м;
- следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.
Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:
| Шаг петли, мм | Расход трубы на 1 м2, м. п. |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:
- высокая температура не должна повредить покрытие пола;
- подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
- разделение поверхности на несколько участков способствует эффективному обогреву.
По диаметру
Для корректного вычисления диаметра трубы потребуются следующие вычисления:
- 15кПа – давление насоса, обеспечивающего эффективный обогрев;
- длина труб равна 85 м;
- теплоноситель расходует 0,2 м³/ч.
Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:
- D обозначает диаметр трубы для теплого пола;
- L – метраж длины изделия;
- p – давление насоса;
- G – расход воды, которая циркулирует в трубах (описывается в документации);
- D=18* (15/85 × 0,22) –0,19 = 13,6 мм.
Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.
По длине контура
Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.
К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.
При расчетах необходимо учитывать диаметр трубы и материал изготовления:
- Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
- Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
- Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
- Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
- Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.
Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:
- При шаге 15 см количество м2 для площади участка не превышает 12;
- шаг 20 см подходит для 16 м2;
- шаг 25 см – 20 м2;
- 30 см – 24 м2.
В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.
