Подключение теплого пола к системе отопления схема

Все начинается с расчета

В устройстве теплого пола можно выделить две основные составляющие: собственно пол, на который укладываются трубы с теплоносителем и распределительный узел, через который происходит подключение к отопительной системе.

Эффективность работы теплого пола как отопительной системы зависит от его теплоотдачи, в свою очередь определяемой количеством тепловой энергии, поступающей от котла. Здесь зависимость простая: чем больше длина труб, тем большее количество тепла они передадут поверхности бетонного пола.

Определить оптимальную длину труб можно с помощью расчета. Проще всего воспользоваться специальным онлайн-калькулятором для расчета теплого пола. Если теплый пол используется в качестве вспомогательной системы отопления, онлайн-калькулятора может быть вполне достаточно. Если речь идет об основном отоплении, расчеты придется делать со специалистами. Определившись с длиной труб, можно переходить к подготовке поверхности пола к монтажным работам.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

• циркуляционный насос;
• перепускной клапан;
• воздухоотводчик;
• фильтр;
• смеситель;
• запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

• точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
• между обратной и подготовленной — смешанной водой постоянный байпас;
• внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
• собственная защита от перегрева;
• встроенные сетчатые фильтры;
• крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Подключение теплого пола к котлу

Несколько слов о подключении системы отопления к настенному газовому котлу. Фирма-производитель значения не имеет, все котлы подключаются и работают по сходному принципу. Также не имеет значения, выполняете ли вы подключение теплого пола к котлу или у вас радиаторная система отопления. Но поскольку мы в теме тёплого пола, то и будем говорить как бы именно о подключении к котлу тёплого водяного пола.

У нас есть настенный котел, газовый или электрический, и нужно подключить теплый пол, смонтированный только на одном этаже, и есть один коллектор.

Самый простой вариант – подключить напрямую коллектор к котлу:

Многие так и делают, т. к. в самом котле есть насос и регулятор температуры. На котле выставляется нужная температура и – всё, проблем нет. Насос котла «продавит» теплый пол площадью до 150 м2. Вспомните только при монтаже про необходимость вентилей на подающей трубе и на обратке перед котлом и перед коллектором. Ну и магистраль от котла к коллектору лучше сделать из 32-й трубы.

Напольный котел любой: дизельный, газовый, твердотопливный и пр. Такое же подключение. Только к напольному котлу нужно ещё купить расширительный бак, группу безопасности и насос:

К – напольный котел; ТК – трехходовой клапан; Н – циркуляционный насос; КП и КО – коллекторы подающий и обратный; ТП – теплый пол; Б – бак расширительный; Т – комнатный термостат; ТР – термореле (сервопривод)

Мощность насоса нужно подобрать уже самостоятельно для именно своей площади. Насос можно поставить перед коллектором на подаче; перед насосом – трехходовой клапан. Ну, можно раскошелиться на модуль подмеса (смесительный узел) в сборе, который тоже ставится на коллектор или есть для котлов в виде насосной станции.

Не исключено, что условия отопления у вас в доме со временем изменятся: вы решите через время добавить к теплому полу радиаторы или бойлер косвенного нагрева, или построите/пристроите что-нибудь ещё и там будут радиаторы… полагаю, мысль ясна. А у вас теплый пол подключен к котлу по простой (первой) схеме, приведённой выше.

Ничего страшного, переделывать всю систему не придётся. Достаточно будет непосредственно перед коллектором установить смесительный узел, между котлом и коллектором добавить гидрострелку, и уже через неё подключить другое отопительное оборудование.

У котла пять выводов (если котёл двухконтурный, то есть, для системы отопления и горячего водоснабжения):

Выводы слева направо: 1 – выход из котла горячей воды в систему отопления (подача); 2 – выход из котла в систему горячего водоснабжения; 3 – подвод газа; 4 – вход холодной воды; 5 – обратка из системы отопления.

При подключении теплого пола к котлу следует обратить внимание на следующее (см. фото)

Все соединения трубопроводов с котлом разъёмные: с помощью накидных гаек и комбинированных муфт. На каждой трубе устанавливается шаровый кран.

Для подвода газа используется гофрированная нержавеющая труба.

В каждом котле есть подпиточный кран (снизу виден синий рычажок этого крана) для подпитки/наполнения системы отопления от системы водоснабжения:

Подпитка производится путём открытия данного крана, и затем по манометру на панели котла следим за давлением в системе (1-1.5 атм.):

На следующем фото блок безопасности, состоящий из автоматического воздухоотводчика, клапана и манометра:

Этот блок установлен для напольного котла (поскольку, мы помним, что настенные котлы всё это уже имеют встроенным).

Дальше на фото присоединение трубопроводов к напольному котлу (в соответствующих статьях по радиаторному отоплению об этом уже говорилось, поэтому здесь я не разбираю подробно, что есть что на изображении, да, думаю, что каждый, кто возился с сантехникой, трубами и т. п. причиндалами, без моих разжёвываний всё поймёт; тем не менее, даю ссылку на раздел, где вы можете прочитать про подключение и обвязку котлов подробнее, аж в трёх статьях):

Циркуляционный насос на обратке:

– и между насосом и котлом шаровый кран и виден расширительный бак (красный):

А это напольный котёл «Сигнал», подключенный к системе:

От котла идёт дымоход из жести.

На настенных же котлах обычно используется гофрированная труба:

Причина разницы в том, что у напольных отечественных котлов температура выходящих газов высокая, и гофрированные воздуховоды не выдерживают.

Вообще, схема подключения теплого пола к котлу (схема подключения трубопроводов) обязательно есть в паспорте котла. И чтобы правильно всё подсоединить, нужно просто внимательно прочитать паспорт.

4 Технология монтажа

Первоначально производят демонтаж старых конструкций пола, основание очищают и выравнивают под теплоизоляцию. Все выбоины и неровности заделывают цементным раствором, а торчащие бугры сбивают. Затем пошагово выполняют следующие действия:

1. 1. Основание из железобетона покрывают грунтовкой для предотвращения появления пыли.
2. 2. Раскладывают гидроизоляционную пленку с нахлестом около 10 см. Стыки следует зафиксировать скотчем. Напуск на стену равен толщине утеплителя и высоте будущей стяжки.
3. 3. На пленку выкладывают термоизоляционные плиты, а стены оклеивают демпферной лентой по периметру.
4. 4. На плиты укладывают водяные трубопроводы, по заранее выбранной схеме. Для предотвращения смещения фиксируют их к утеплителю или подвязывают хомутами к монтажной сетке.
5. 5. Концы обоих трубопроводов подсоединяют к гребенке или регулирующему вентилю, но к системе отопления не подключают. В контуры закачивают воду для проверки надежности системы.
6. 6. Следует учитывать, что длина трубопроводов в контуре не должна превышать 60 м, иначе помещение будет прогреваться неравномерно. Чтобы полноценно проверить герметичность, в трубопроводы подают давление 3 бар для частного дома и 7 бар в помещении с центральным отоплением.
7. 7. После испытательных работ приступают к заливке стяжки. Минимальная ее толщина допускается не менее 5 см, а максимальная — 10 см. Для ускорения этого процесса следует использовать готовую сухую смесь, которая содержит пластификатор.

К следующим работам по подключению к системе отопления необходимо приступать через 3—4 недели. За этот период стяжка полностью будет готова к эксплуатации. После стыковки с отоплением стелют окончательное покрытие на пол.

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

Требования:

• длина всего контура – не более 90 м;
• на каждый 1 м2 должно приходиться по 5 м трубы;
• шаг укладки – около 20 см;
• для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

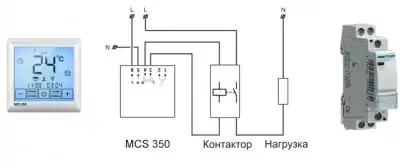

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Бетонная стяжка

Основные требования

Марка цемента	Не ниже M 300;
Количество пластификатора в растворе	0,6-1 л/м2.
Толщина над трубой	Не менее 3 см

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Как уместить «пирог» в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).

Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

1. Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
2. Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
3. Демпферная лента по периметру комнаты.
4. Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
5. Стяжка цементно-песчаная толщиной 8.5 см.
6. Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.

Традиционная схема поверхностного обогрева делается без армирования

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

1. Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.

   Так выглядит мультифольга — прочный материал с закрытыми воздушными камерами

2. Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
3. Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.

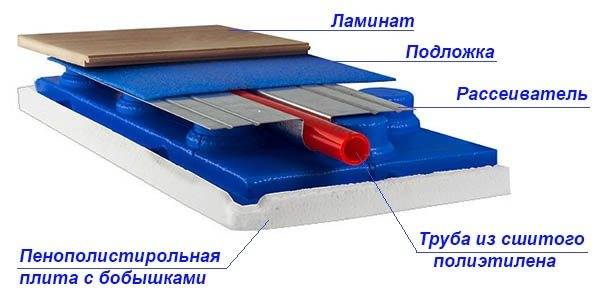

4. Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
5. Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.

Настильная система поверхностного обогрева, укладываемая сухим способом Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве. К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты

Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.
