Как сделать лазерный уровень своими руками из лазерной указки и строительного уровня

Проверка лазерного указателя своими руками

После того как собрали самодельный лазерный указатель своими руками нужно переходить к более сложному этапу – его проверки. Без этого начинать работать с таким указателем, мы не рекомендуем, ведь изготавливается он для точных измерений, именно в этом мы и должны с вами убедиться окончательно. Отличная статья, которая вам будет интересна: простой вентилятор из дисков.

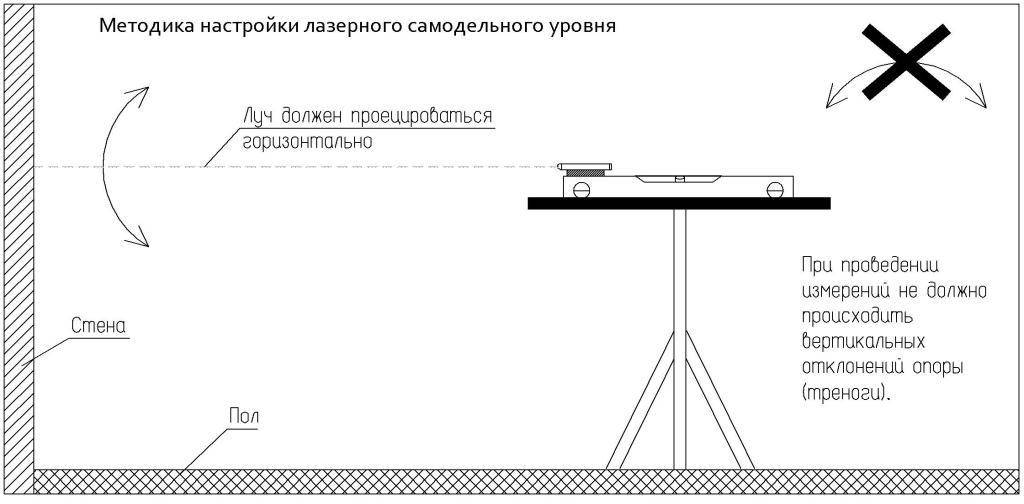

Произвести юстировку можно следующим образом:

  1. На лист фанеры, где установлен уровень закрепляем саморез, его длина не должна превышать более 120 мм. Также шляпа самореза не должна пересекаться с проецирующей линией указки. Примерно следующим образом это выглядит на чертеже.
  2. Включаем указку и направляем не стану, не забываем делать соответствующую отметку. В эту точку закручиваем второй саморез.
  3. В место шляпки вкрученных шурупов вставляет профиль или другую планку небольшого веса.
  4. На профиль устанавливаем самодельный уровень, планка должна выравниваться только в горизонтальной плоскости. Выравнивание производим, наклоняя выше или ниже двигая края профиля, который расположен ближе к стене.
  5. Когда выровняли профиль, выкручиваем саморез из профиля.
  6. В конечном результате самодельный нивелир устанавливаем на подставку и устанавливаем новую точку (при надобности).

Изготовление корпуса

Многие, советуя, как сделать лазер, говорят, что модуль проще всего поместить в корпус от маленького фонарика или китайской лазер-указки. Где, кстати, уже и есть линза. Но давайте разберем ситуацию, если ни того, ни другого у вас под рукой не оказалось.

Как вариант — поместить элементы в алюминиевый профиль. Он легко распиливается ножовкой, моделируется плоскогубцами. Сюда же можно присовокупить маленькую пальчиковую батарейку. Как это сделать, вас сориентирует фото ниже.

Обязательно заизолируйте все контакты. Следующим этапом идет закрепление в корпусе линзы. Крепить ее проще всего на пластилин — так вы сможете отрегулировать наиболее удачное положение. В некоторых случаях достигается лучший эффект, если вы перевернете линзу к лазерному диоду выпуклой стороной.

Включите лазер и отрегулируйте четкость луча. Как только вы добьетесь удовлетворительных результатов, зафиксируйте линзу в корпусе. Закройте затем его целиком, например, плотно замотав изолентой.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело. Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

  • магнит;
  • крепежные ремни;
  • штатив.

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

  • ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
  • позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
  • самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.

    Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Технология изготовления

Можно сделать такой уровень своими руками из лазерной указки. Достаточно знать устройство лазерной указки и устройство обычного строительного инструмента.

Если учесть цену водяного уровня и обычной указки с лучом, то это будет в несколько раз дешевле, чем профессиональный инструмент.

Пошаговая инструкция

Для лазерного указателя потребуются:

  1. Водяной уровень
  2. Лазерная указка
  3. Крепления

При выборе водяного инструмента, нужно обратить внимание, чтобы обратная сторона была ровная, иначе указку будет неудобно крепить. Лазерная указка также должна отличаться ровной поверхностью. Их соединяют при помощи клея или скотча

Их соединяют при помощи клея или скотча

Важно максимально ровно установить указку на водяной уровень. После того как соединения склеили, нужно линейкой вымереть расстояние от низа водяного уровня до самого прицела лазерной указки. Тот размер, который получится, будет означить низ отметки от направления лазерного луча

Тот размер, который получится, будет означить низ отметки от направления лазерного луча.

Самодельный нивелир

Лазерный нивелир своими руками сделать не так просто. Для него понадобятся не только вышеуказанные материалы, но и устройство для установки. К примеру, это может быть стойка из деревянного или металлического изделия. Собрать такой инструмент из подручных средств не получится. Нужно грамотно рассчитать держатель для нивелира.

Руководство по сбору такого нивелира говорят о точности его географии при использовании. Если обратиться в строительные магазины, там можно найти круглый водяной уровень, который устанавливает ровность сразу обеих поверхностей. Если собрать и установить его на вашей указке, то вы с легкостью можете использовать это устройство для домашнего пользования.

https://youtube.com/watch?v=yml2f096hw4

Помните, что профессиональный инструмент устроен намного лучше, чем самодельный. И при создании и пользовании самодельными приборами вы больше подвержены строительным ошибкам. Ведь если нет возможности купить дорогостоящий инструмент, его всегда можно взять у знакомых, соседей или напрокат в специальных фирмах.

Как проводить регулировку пузырькового уровня

Если есть необходимость отрегулировать строительный пузырьковый уровень, нужно проводить два испытания: по вертикали и горизонтали. В последнем случае поступают просто: уровень прикладывается к стене, на ней карандашом проводится линия по нижней грани приспособления. Отмечается крайняя точка рамки. Инструмент поворачивается на 180 градусов и снова отчерчивается нижняя граница. При этом нужно позиционировать край рамки в ранее отмеченную точку.

Если показания приспособления неверны, две линии будут расположены под углом друг к другу. Необходимо найти и прочертить биссектрису. После этого уровень прикладывается к новой линии и производятся регулировки колбы при помощи винта, изменяющего положение держателя. Добиваясь правильного показания, обязательно проводят тестирование в обратном направлении, поворачивая приспособление на 180 градусов.

Проверка строительного уровня по вертикальному горизонту делается по отвесу. Все регулировки до достижения правильных показаний также делаются винтом поворота держателя колбы.

Сложнее дело обстоит с недорогими приспособлениями. Как правило, у них держатель колбы не предусматривает регулировки, а сам цилиндрик с жидкостью приклеен. Но и такое приспособление  легко откалибровать при должном терпении. Настроить строительный пузырьковый уровень можно крестовой отверткой и молотком. Сначала нужно определить, в каком направлении потребуется смещать колбу. Отверткой, путем нанесения легких ударов, вбивают верхний (выступающий) край емкости вниз для движения пузырька влево или вправо. После окончания такой варварской настройки, если колба уцелела, ее намертво заливают суперклеем в держателе.

Работа с лазерным уровнем

Для начала самодельный измерительный прибор следует правильно установить, для чего, используя имеющийся в конструкции пузырьковый уровень, следует качественно выставить опору таким образом, чтобы вращающаяся площадка находилась в горизонтальном положении. То есть, в случае, когда работы производятся на улице, заостренная опора вбивается в грунт. Если же строительные операции выполняются на строительном объекте прибор выстанавливается при помощи треноги или подручных материалов.

После включения лазерной указки, на стене будет фокусироваться искомая точка, которую следует отметить карандашом. Поворачивая прибор, аналогичным образом отбиваются другие точки, соединяя которые можно получить искомую горизонтальную линию. Однако, следует понимать, что подобная методика измерений справедлива лишь в том случае, когда, луч излучаемый указкой будет находиться в горизонтальной плоскости. То есть перед тем как пользоваться самодельным уровнем, следует произвести его юстировку, или иными словами настройку.

Для этих целей, между излучателем (в зоне выхода луча) и проецируемой точкой на стене следует установить (можно удерживать в руках) ровную рейку, в качестве которой можно использовать профиль для гипсокартона. И расположив обычный пузырьковый уровень, посредине такой рейки следует удостовериться в ее горизонтальности. А в случае отклонения, излучатель следует откорректировать таким образом чтобы луч откладывался строго горизонтально. Выполнить это можно подтягивая или ослабляя удерживающие указку кабельные стяжки, ведь за счет резиновой прокладки она будет изменять свое положение, что позволит добиться желаемого результата.

Следует отметить, что указанную манипуляцию следует производить после каждой новой установки прибора (например, при переносе). Тогда как при проведении замеров и проецировании точек горизонтальной плоскости (путем поворота основания) следует использовать имеющийся в конструкции пузырьковый уровень, постоянно проверяя горизонтальность площадки.

Корпус под лазерный уровень своими руками может быть изготовлен и по другой методике, для чего в широкую емкость с водой (таз, ведро) укладывается пенопласт с несколько меньшими размерами по площади (чтобы мог свободно плавать). К поверхности пенопласта фиксируется преобразованная по вышеописанной методике указка, после чего емкость устанавливается в центре комнаты, и выполняются требуемые измерения. Для возможности корректировки и проецирования горизонтального луча, фиксировать указку к пенопласту лучше всего при помощи обычного пластилина.

И хотя указанный метод может показаться неудобным, все же таким образом можно получить более точные измерения. Ведь при каждом повороте устройства, пенопласт на поверхности воды будет сам занимать горизонтальное положение. Однако также как и в первом варианте перед измерениями следует выполнять юстировку самодельного прибора.

Удачных и точных вам измерений!

Читать еще:

Лазерный уровень своими руками: видео обзор простейшего варианта

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Делаем лазерный нивелир

Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.

Итак, делаем нивелир в домашних условиях. Что потребуется:

небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.

Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.

  • в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
  • четыре небольших гвоздика и достаточно плотная проволока;
  • стеклянная миска с водой или маслом.

Последовательность действий по конструированию заключается в следующем:

  1. На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
  2. Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
  3. В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.

Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.

Подготовительные операции

Сразу же следует отметить, что в отличие от лазерного уровня, изготовленного в заводских условиях, самодельный аналог сможет выполнять лишь ограниченное число функций, а вернее всего одну – проецировать на стеновые поверхности точку, перемещая которую можно получать горизонтальную линию (методом соединения контрольных отметок при помощи шнура).

Ввиду чего подготовка к сооружению указанного прибора не займет много времени, а все что для этого понадобится – это запастись стандартными комплектующими:

  • Детская лазерная указка (на батарейках);
  • Строительный уровень пузырькового типа;
  • Элементы для изготовления каркаса и опоры (лист фанеры или пластика, деревянные бруски, пористая резина с толщиной не менее 10 мм);
  • Крепежные материалы (шурупы, саморезы, кабельные хомуты).

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания

При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться. Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода

Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

4 Применение подвеса

Любой подвешенный массивный предмет будет вращаться свободно вокруг оси, указывающей строго вниз. Если указку закрепить перпендикулярно, то ее луч прочертит горизонтальную линию на всех граничных стенах.

Берется деревянный брусок, в верхний торец которого по краям вкручивается два шурупа. Их шляпки должны выступать примерно на 1 см. К ним привязывается любая толстая нитка, желательно, которая слабо растягивается, или тонкая медная проволока. Посередине нити привязывают еще один кусок, при помощи которого заготовка будет подвешиваться на треноге или крюке.

Снизу бруска используя резинки, червячные хомуты прикрепляют лазерный указатель, добиваясь его перпендикулярного расположения Направление проверяют обычным пузырьковым уровнем. Изменяя длину нити подвеса, луч устанавливают относительно первой метки на стене. Прокручивая брус с закрепленной на нем указкой, осуществляют дальнейшую разметку продольной линии.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

  • обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
  • пузырьковый строительный уровень;
  • деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
  • небольшой кусок резины;
  • лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже. Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего. Вот и вся инструкция по изготовлению

Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).

Самому произвести юстировку можно так:

  1. В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.
  2. Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
  3. Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
  4. На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
  5. Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
  6. В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.

С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.

Формирование креста

Ещё одним видом нивелира, который можно создать самостоятельно, является лазерный кресс. Такое устройство удобно в применении при навешивании шкафов на кухне либо картин в помещении, а также во многих других случаях. Для создания такого строительного инструмента нужно подготовить треногу от видеокамеры, неработающий плеер и несколько ненужных дисков.

Схема создания:

Крест из лазерных указок устанавливается на треногу так, чтобы он начал вращение вокруг своей оси

Для этого также можно применять привод от плеера.
Также важно учесть, чтобы уровень мог свободно переходить от одной вертикали к другой на нужную высоту.
Диски склеиваются друг с другом и крепятся к старому плееру.
В конце работы к дискам крепится крест из лазерных указок. Для его установки нужно воспользоваться скотчем либо другим удобным средством.

Из-за того что прибор будет находиться на треноге в неподвижном положении, его разрешено вращать в любую сторону, не меняя при этом уровень высоты. Выставив все нужные показатели разметки, можно точно установить уровень на любую нужную высоту в помещении без регулярного настраивания устройства.

Кратко об устройстве

Лазер был изобретен в результате проверки теоретических предположений ученых, занимающихся еще только начавшей тогда зарождаться квантовой физикой. Принцип, положенный в основу лазерной указки, был предсказан Эйнштейном еще вначале XX в. Недаром это приспособление так называется — «указка».

Более мощные лазеры используются для выжигания. Указка дает возможность реализовать творческий потенциал, например, с их помощью можно выгравировать на дереве или на оргстекле красивый качественный узор. Самые мощные лазеры могут разрезать металл, поэтому они применяются в строительных и ремонтных работах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
