Как сделать тёплый пол на деревянном полу в частном доме — варианты устройства + инструкция

В чём основная сложность

Мало кто станет отрицать, что самый простой вариант для тёплого пола — это бетонный пол по грунту. В деревянных домах такой способ устройства реализуется редко, в основном дело приходится иметь с полом на лагах или каркасными системами. Главный недостаток — высокая теплоёмкость древесины: она способна поглощать значительную долю тепла и передавать его извне, то есть в почву или подпол.

В такой обстановке тёплый пол не может быть эргономичным и удобным в настройке. Инерционность системы увеличивается сверх нормы, более того — обогрев грунта под домом плохо вписывается в концепцию энергосбережения и экономии ресурсов.

Количество тепла, которое система тёплого пола способна накопить, довольно жёстко регламентируется проектом по его устройству. Единственный простой способ обеспечить правильную аккумуляцию тепла — стяжка из пескобетона. Она преследует несколько целей:

1. Защита нагревательных элементов от повреждений;
2. Накопление тепла для сглаживания циклической работы котла;
3. Выравнивание тепловой зебры при использовании шнуровых или трубчатых нагревателей.

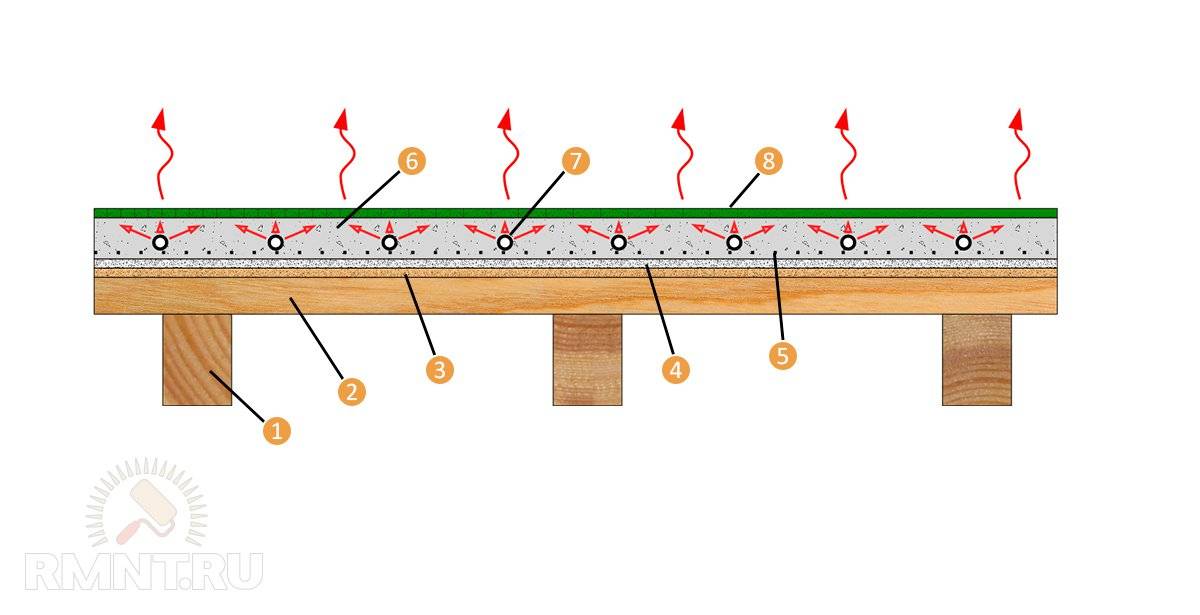

Бетонная стяжка за счёт высокой теплопроводности равномерно передаёт тепло от нагретых трубок тёплого пола к напольному покрытию. 1 — деревянные лаги; 2 — черновой пол; 3 — обшивка листовым материалом; 4 — тепловой барьер с теплоотражающим экраном; 5 — армирующая сетка; 6 — бетонная стяжка; 7 — трубки водяного тёплого пола; 8 — финишное напольное покрытие

Чтобы тёплый пол нагревал исключительно внутреннее пространство дома, предусматривается тепловой барьер. Без него тёплый пол превращается в огромный радиатор, обогревающий внешнюю среду. В этом и есть основная сложность устройства тёплого пола в деревянном доме.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Виды стяжки на деревянное основание

На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:

• Устройство основания в виде стяжки из цементно-песчаного раствора;
• Полусухой монтаж;
• Сухой монтаж.

Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.

Читать также: Как сделать теплый пол в гараже своими руками

Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.

Сухой монтаж

Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат под теплый пол. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.

Вам может быть интересно: Какой должна быть температура теплого пола?

Теплый пол под ламинат в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.

Читать также: Теплый пол под линолеум: установка на деревянный и бетонный пол

Полусухая стяжка

Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.

Читать также: Электрический теплый пол под плитку: укладка своими руками

“Мокрая” стяжка

Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.

После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие

Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом

Читать также: Коллектор на отопление: расчет и установка распределительной гребенки

Установка кабельной отопительной системы своими руками

Необходимые материалы и инструменты

В процессе монтажа кабельного пола понадобится комплект оборудования и инструментов:

• Нагревательный кабель.
• Терморегулятор.
• Фольга и материал для теплоизоляции.
• Гофрированная трубка.
• Монтажная лента.
• Измерительные приборы (омметр, вольтметр), необходимые для проверки сети.
• Элементы крепления.
• Рабочие инструменты: плоскогубцы, отвёртки, ножницы, рулетка.

Руководство по укладке

При установке кабельной конструкции необходимо учитывать ряд нюансов:

1. Наличие в системе терморегулятора позволяет минимизировать риск возгорания и перегрева напольных покрытий. В деревянных строениях максимальный уровень температуры составляет 40 градусов.
2. Нагревательные элементы равномерно распределяются по площади комнаты. Исключение — зоны, где расставлены шкафы, диваны и другие тяжёлые предметы. При постоянном воздействии их вес может деформировать кабель.
3. Высота покрытия, укладываемого поверх электрической обогревательной системы, зависит от породы дерева. Если поверхность состоит из твёрдой древесины (дуб или бук), то предел высоты — 2,4 мм. Для «мягких» сортов этот показатель — 2,2 см.

Главное при укладке кабеля — равномерное распределить его по всей поверхности пола

Технология монтажных работ сводится к следующему:

1. Перекрытия очищаются от пыли и прочих загрязнений.
2. Заделываются трещины при помощи затирочных смесей, выпускающихся для обработки древесных поверхностей. Пользоваться монтажной пеной не рекомендуется: средство имеет высокие изоляционные свойства.
3. Укладываются бруски черновой основы. Крепление к основанию делается с помощью саморезов.
4. В прослойке между брусками размещается термоизоляционный слой. Чаще всего используется фольга, выполняющая функции изолятора и отражателя тепловых лучей, испускаемых нагревательными устройствами.
5. Поверх термоизоляционного слоя стелется оцинкованная сетка.
6. На сетку укладывается нагревательный кабель.
7. В местах пересечения кабеля с брусками выполняются небольшие пропилы.
8. Скрепление проводов с брусками осуществляется с помощью монтажной плёнки. Если нужно обеспечить фиксацию кабеля к сетке, можно использовать хомуты.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

• полиэтиленовой пленки толщиной от 0,2 мм;
• специальных мембран;
• битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

• к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
• на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

• проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
• швы проклеиваются скотчем;
• между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
• утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
• поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
• в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
• укладывается контур;
• трубы контура подсоединяются к коллектору;
• проверяется герметичность системы;
• поверх труб настилается OSB, фанера или ДСП;
• укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

• к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
• меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

• к лагам на первом этаже прибиваются черепные бруски;
• настилается черновой пол;
• проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
• по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

• поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
• на подготовленную поверхность укладываются пенополистирольные плиты;
• между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
• контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

• В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
• Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

• 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

• На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

• Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.

• Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

• Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Монтаж на полистирольную основу

• Специалисты оценивают полистирольную основу как самую оптимальную.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
• Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

• На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
• Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

• Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
• Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.

Порядок монтажных работ

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Мокрый способ

• По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
• Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
• Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
• Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

• По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
• Между ними прокладывается трубная конструкция.
• Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

1. По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
2. Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».
