Что выбрать: теплый пол или батареи?
Зимой в частном доме очень приятно смотреть на открытый огонь, пламя в очаге и запах дров от печки. Привлекательность внешнего вида на самом деле кроет в себе массу нюансов использования – дрова нужно подкладывать, дымоход чистить, тепло в помещении будет только при растопке камина.
Со временем этот вид отопления заменяется современными тепловыми системами – радиаторами или теплыми полами. Водяное отопление от котлов позволяет сделать теплые полы или теплые стены. Выбрать тип обогрева и конфигурацию контура можно, рассмотрев достоинства и недостатки, которыми обладает теплый пол и батареи.
Самостоятельный монтаж водяного теплого пола в квартире
Поэтому, прежде чем устроить водяной теплый пол в квартире своими руками или с помощью привлеченных строителей, необходимо предварительно просчитать все достоинства и недостатки решения, учесть возможные риски и негативные последствия.Согласно СНиП, возможно внести изменения в систему обогрева квартиры, пи условии согласования модификации с представителями ЖКХ и Теплосети.
На практике, это удается только в случае автономного отопления, предусмотренного в проектной документации.Существуют три основных минуса водяного теплого пола в квартире:
- Последствия возможных протечек, ответственность за которые целиком ложится на хозяина квартиры.
- Сложности, связанные с оформлением и легализацией проведенных работ.
- Ответственность за несогласованный монтаж.
Для укладки теплых водяных полов потребуется преодолеть все эти сложности. Оформление – причины, почему в квартирах
Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной , проблемы остаются. К такой категории относятся все дома, кроме новостроек.
В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола.
Для устройства теплого пола необходимо заменить проводку и распределительный щиток. В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети.
Такая справка снимет ответственность в случае каких-либо проблем с электросетью.
Какая площадь теплого пола необходима для отопления?
Вопрос отопление дома только теплым полом нужно прорабатывать на этапе архитектурного проекта. Помещения с витражными окнами невозможно отапливать только теплым полом, обязательны радиаторы. Но помещения с обычным остеклением для отопления теплым полом вполне подходят.
Чтобы отапливать помещения только теплым полом, нужно намеренно увеличить свободную площадь таких помещений.
Мы знаем, что 40% площади занимает мебель, поэтому нам нужно компенсировать недостающие площади за счет объединения комнат со смежными помещениями: объединить спальню с гардеробной, перенести дверь в коридор.
Формула для любых типов домов выглядит так:
Sпом – площадь помещения в м2Для комнаты с 1 окном и подоконником Sпом х 0,69 (69% пола) Для комнаты с 2 окнами на разных фасадах Sпом х 0,79 (79% пола)
Например, для спальной комнаты 21 м2 с 2 окнами необходимая площадь теплого пола 21×0,79= 16,6 м2. Мебель занимает 40% площади, что составляет 0,4 х 21 = 8,4 м2. Чтобы отапливать такую спальню теплым полом нам нужно увеличить площадь пола на 16,6 – (21-8,4)= 4 м2. В итоге нам необходимо расширить помещение на 1 м2 и присоединить гардеробную на 3 м2.
По этой формуле необходимо сначала рассчитать итоговую площадь всех спален, а только потом скорректировать площадь остальных помещений.
Подсоединение от центрального отопления
Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.
Примечание. Аналогичные меры и ответственность предусматривается за присоединение ТП к централизованной сети горячего водоснабжения (ГВС).
Как обнаруживается несанкционированное присоединение от централизованного отопления:
- соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
- из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;
Протечка соединения внутри бетонного монолита
- ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
- если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.
Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.
Как делать подогрев полов законным путем:
- Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
- Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
- Разработать и согласовать проект.
- Самому смонтировать систему и сдать в эксплуатацию.
Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.
Как подключить
Рассмотрим подключение теплого пола к газовому котлу. Для одноконтурных элементов схема подключения заключается в присоединении выводов котла к трубопроводам ввода (подачи) и обратки, находящихся в коллекторном узле. Он является необходимым элементом при устройстве теплого пола от газа, использующийся для смешивания нагретой и охлажденной жидкости (теплоносителя), контроля и регулировки ее температуры. Перепутать выводы не представляется возможным благодаря конструкции.
При подключении двухконтурного элемента дополнительно необходимо присоединить систему водоснабжения, а так же дымоудаления и подачи воздуха. Обязательное условие: наличие шаровых кранов на всех трубопроводах для перекрытия потоков по отдельности в случае аварийной ситуации.
Установка коллектора
Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.
На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.
Коллектор водяного теплого пола
Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.
На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.
Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.
Подготовительные работы
Первый шаг
Демонтируйте старую стяжку до самого основания. Контролируйте, чтобы перепады поверхности не превышали 1 см.
Демонтируйте старую стяжку
Уложите на тщательно очищенную поверхность слой гидроизоляционного материала.
Гидроизоляция
Третий шаг

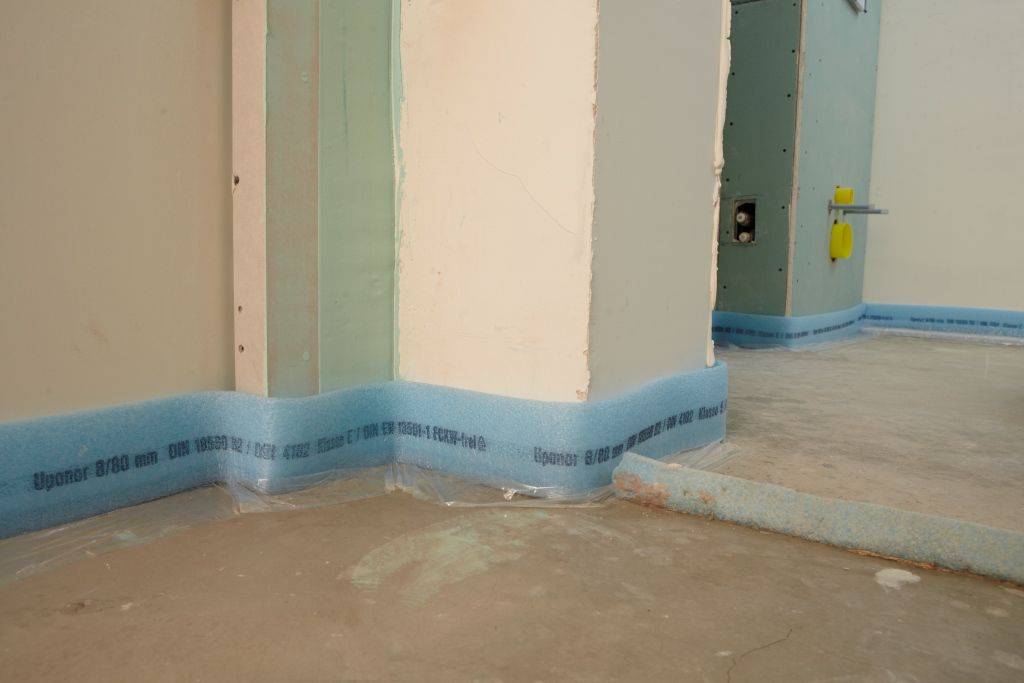

Закрепите по периметру помещения демпферную ленту. Если ваша система будет состоять из нескольких контуров, ленту также необходимо уложить по линии между данными контурами.
Закрепите по периметру помещения демпферную ленту
Четвертый шаг
Утеплите основание. Теплоизоляционный материал, равно как и порядок утепления, выбирается индивидуально в соответствии с условиями конкретной ситуации.
Так, если система будет использоваться в качестве дополнения к основному обогреву, будет достаточно уложить фольгированный полиэтилен.
Утепление фольгированным пенополиэтиленом
В большинстве же ситуаций в качестве теплоизоляционного материала используется пенопласт либо другой подходящий материал.
Также в продаже доступны утеплители, разработанные специально для монтажа в комплексе с трубами теплого пола. В их структуре уже присутствуют каналы под укладку труб.
Пятый шаг
Уложите поверх теплоизоляции армирующую сетку. Она поспособствует увеличению прочности стяжки, которой вы зальете трубы.
Уложите поверх теплоизоляции армирующую сетку
При этом трубы системы можно будет прикрепить непосредственно к сетке, исключив необходимость применения специальных клипс и полосок. В данном случае для крепления можно будет использовать обыкновенные пластиковые стяжки.
Крепление труб к сетке пластиковыми стяжками
Подбираем радиаторы
Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)
Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.
В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво. Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.
Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.
Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя
Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.
Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.
На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.
Значение установки байпаса 0.
Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.
Он подключен, как радиатор в однотрубную систему.
На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.
Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.
Проблем же с циркуляцией по одному контуру быть не должно.
Поэтому значение болта регулировки байпаса устанавливаем в 0.
Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.
Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.
Значение установки байпаса 5.
В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.
Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.
А вот крутить 4 контура отопления будет уже не так легко, как один.
Поэтому значение регулировки байпаса ставим в 5.
Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.
Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.
Паспорт TIM TIM JH-1036 pasport-smesitelnogo-uzla-tim-jh-1036.pdf
Паспорт близнеца Profactor PF MB 841 pasport-mb_841_nasosno_smesitelnyj_uzel.pdf
- Как я приспособил смесительный узел TIM JH-1036 для теплого пола. Сколько стоит и где купить оборудование для теплого поля TIM — Смета
- Как настроить байпас смесительного узла TIM JH-1036
Какие схемы укладки использовать?
Схем укладки водяного теплого пола существует несколько. Их подбор зависит от таких факторов:
- размер и форма помещения;
- расстановка мебели, массивной бытовой техники;
- наличие внешних стен, выходящих на улицу.
Сегодня используются спиральные схемы укладки, когда труба выкладывается в виде одинарной спирали, при этом подающая и забирающая стороны идут параллельно. Есть вариант сдвоенной спирали, который применяется, если одна из стен помещения выходит на улицу. В этом случае небольшой участок отдельной спиралью монтируется около стены, после чего труба от него выкладывается в виде большой спирали. Вариант укладки водяного теплого пола в виде петель или змейки применяется для больших комнат.
После того как монтажные работы окончены, необходимо провести тестирование пола, заполнив его водой. Вода начинает подаваться в полость труб под давлением в 5-6 бар. Подобная процедура проводится примерно в течение суток. Если никаких протечек не обнаружено, сама система работает исправно, то можно начинать производить заливку цементной стяжки.
Выполняются работы по заливке, когда вся система теплого пола наполнена водой, ее нельзя сливать ни в коем случае. После заливки пол оставляется минимум на 28 дней, в течение которых он будет высыхать. Когда поверхность готова, можно укладывать выбранный тип напольного покрытия.
Статья по теме: Мозаика в ландшафтном дизайне (30 фото)
Теплый пол – альтернативная система отопления дома
Несмотря на то что теплый пол в качестве альтернативного отопления стал использоваться всего несколько десятилетий назад, об этой технологии человек знал как минимум 2 тысячи лет. Например, эта прогрессивная технология с успехом применялась в Древнем Риме в качестве основного отопления римских бань того времени. Сегодня можно выделить три основных типа обогреваемых полов:
- водяные;
- электрические;
- инфракрасные.
Для того чтобы понять все достоинства и недостатки этой системы обогрева помещений, следует рассмотреть все три типа более подробно.
Водяной
Основным нагревательным элементом в системе обогрева теплый пол выступает труба: медная, пластиковая или металлопластиковая. В качестве теплоносителя используется вода из центральной системы отопления или горячего водоснабжения.
К недостаткам такой системы отопления можно отнести:
- увеличение высоты напольного «пирога» приблизительно на 100 мм;
- обязательное наличие насоса;
- запрет на обустройство водяного теплого пола в квартире.
Зачем нужен циркуляционный насос? Дело в том, что при монтаже такой системы обогрева жилища длина отопительного контура может увеличиться более чем на 100 метров. В связи с этим давление теплоносителя на выходе из контура резко падает, что приведет к нарушению теплоснабжения у соседей. Для того чтобы восстановить необходимые параметры давления теплоносителя в отопительном контуре дома, и следует использовать насос.
Теперь несколько слов о законности этого мероприятия: на основании постановления правительства № 73-ПП такое переоборудование системы отопления запрещено в Москве и некоторых регионах России. Чтобы не сталкиваться с достаточно внушительными штрафными санкциями, множество людей оставляют радиаторы в качестве основных отопительных приборов.
Электрический
В электрических системах обогрева пола нагревательным элементом является специальный электрический кабель или термоматы. Кабельные полы прокладывают непосредственно в массиве стяжки с обязательным подключением к терморегулятору. Термоматы представляют собой тонкий нагревательный кабель, закрепленный на полимерной сетке из негорючих материалов.
Основными достоинствами электрической системы теплый пол является простой монтаж и высокая скорость нагрева. К недостаткам можно отнести:
- обязательную термоизоляцию нагревательных элементов;
- наличие заземления;
- высокую стоимость;
- возможную деформацию напольного покрытия при сильном нагреве.
Инфракрасный
Инфракрасный «теплый пол» является новинкой на российском строительном рынке. Особенностью такой системы является то, что обогрев помещения происходит не за счет нагревательных элементов, а благодаря ИК излучению, которое нагревает находящиеся на его пути предметы. Прежде всего, нагревается половое покрытие, которое и отдает тепло воздуху в помещении.
Основными достоинствами такой системы отопления являются: низкое энергопотребление, совместимость со всеми типами напольных покрытий и наиболее равномерное распределение тепла по помещению. К недостаткам можно отнести высокую стоимость комплектующих и сложность монтажа.
Процесс установки водяного теплого пола
Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.
Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.
Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.
Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.
Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка». Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны
Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.
Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.
Обогрев лоджии
Третье правило
Теплый пол необходим на любой утепленной лоджии.
Кто-то ставит там конвекторы или подводит полноценные батареи.
Кто-то сносит перемычку и объединяет балкон с квартирой, увеличивая свою площадь. Но температура пола от этого мало меняется. Он как был холодным, так и им и останется.
Если вы надеетесь на соседей снизу, которые утеплят свою лоджию, и тем самым косвенно помогут вам с сохранением тепла. Смею вас огорчить.
У вас на балконе все равно будет холодно. При качественном ремонте лоджии, на потолок крепится утеплитель. Поэтому ваша плита получается изолированной и прогреваться за счет соседа не будет.
Поэтому не важно, теплый ли у ваших соседей балкон или холодный, на ваш пол это повлияет минимальным образом. У вас все равно будет холодно
И какой бы мощный конвектор не стоял, по аналогии с батареями в самой квартире, он опять же будет греть только верхние слои воздуха, совершенно не затрагивая полы.
Поэтому подводя итог вопросу, а нужен ли теплый пол в квартире, можно дать однозначный ответ – да, безусловно нужен.
Но этих теплых полов существует несколько видов, поэтому если хотите знать какой из них выбрать в определенных ситуациях, и сколько вы будете платить денег за такое отопление, подробно читайте об этом в статьях по ссылкам ниже.
https://youtube.com/watch?v=ev4GvSPwt60
Как можно подвести водяной теплый пол?
В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.
Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.
Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.
Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.
Схемы подключения к источнику тепла
Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.
В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.
Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу
Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.
Монтажная схема подключения водяного теплого пола
Схема водяного теплого пола
Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.
Подключение
Если выбор пал на отопление при помощи теплого пола, то придется провести правильное подключение к радиаторам. Потребуется существенное капиталовложение, которое будет направлено на проведение обвязки твердотопливного котла. В этом случае без буферной емкости просто не обойтись. Основная причина заключается в том, что пол водяной нагреть до необходимой температуры при помощи дров достаточно сложно, ведь речь идет о поддержании температуры внутри системы. Подобной системе необходим своевременный сброс тепла, иначе имеющаяся водяная рубашка может перегреться и даже закипеть.
Нагреть теплоноситель до 40°C при помощи твердого топлива весьма проблематично, так как его рабочая температура составляет порядка 55°C. Если температура снизиться, это приведет к образованию конденсата, которые со временем сделают дыры в металлических стенках. Даже при условии использования чугунного котла, это не поможет избежать возможной коррозии. При наличии конденсата начинает образовываться характерный налет, который не позволяет сжигать топливо эффективно. Для поддержания эффективности всей системы необходима установка теплоаккумулятора.
