Как сделать теплый пол своими руками

Конструкция теплого пола водяного

В водяной теплый пол входит:

Насос

В систему управления теплым водяным полом входит насос, так как без принудительной циркуляции добиться равномерного протекания теплоносителя просто невозможно. Кроме того, это устройство помогает поддерживать постоянную температуру в системе.

Для теплого водяного пола используют только насосы центробежного типа. Они рассчитаны на разные режимы работы, соответственно для смены температуры теплоносителя устройство с различной скоростью проталкивает воду в контур.

Котел

Котел необходим для нагревания теплоносителя, но если пол подключается к центральному горячему водоснабжению, то в нем нет необходимости. Его обычно устанавливают для автономии.

Его отличительной чертой является рабочая температура, которая не превышает 45°С

На данный факт стоит обращать внимание, если система работает от газового котла

Коллектор

Контуры, котел, насос и прочие элементы блока управления между собой соединяются с помощью фитингов. Таким образом появляется несколько контактов, швов и стыков. Риск появления протечек будет зависеть именно от их количества. Дабы минимизировать шансы появления бреши, используют коллектор. В его состав входит две гребенки, каждая из которых представлена трубой с отверстиями. Их диаметр варьируется от 8 до 12. Первая труба предназначена для распределения горячей жидкости по контурам, а вторая для сбора остывшего теплоносителя.

Терморегулятор

Система водяного теплого пола крайне редко состоит из одного контура. Каждый из них регулируют отдельно. Сервоприводы и термостаты позволяют управлять системой в автоматическом режиме. В итоге пользователь сможет экономить до 30% потребляемой энергии.

Кроме того, нередко ставят термостаты с сенсорным или дистанционным управлением. Они имеют полный функционал. Их часто используют в системе “умный дом”.

Изоляция труб

Более подробную информацию об изоляции труб в горизонтальных перекрытиях возможно изучить в нормативах СП 41-102-98.

Гофру или скорлупу используют для поддержания определенной температуры в трубопроводе. На участках. С холодной жидкостью иногда скапливается конденсат, а теплоизоляция помогает значительно снизить риск возникновения излишков.

При обустройстве бетонной стяжки наиболее часто используют именно гофру. В результате трубы дополнительно защищены от давления раствора. В продаже возможно найти материалы синего и красного цветов.

Если высота стяжки превышает 10 сантиметров, то используют жесткую гофру. Если дополнительно надевается скорлупа, то высота слоя может доходить до 7 см. Двойная защита помогает справиться не только с давлением бетонной стяжки, но и с последующими нагрузками.

Пирог теплого пола

Пирог тёплого пола

Состав многослойной конструкции зависит от типа основания пола. Обычно это бетонная плита или деревянное перекрытие, но основанием пола может служить и грунт.

В состав пирога на бетонном основании входит:

• гидроизоляция
• демпферная лента по периметру помещения и вокруг всех конструкций
• плитный утеплитель
• фольгированный материал, отражающий тепло (может отсутствовать)
• армирующая сетка для крепления труб (может отсутствовать)
• отопительный контур
• стяжка
• чистовое покрытие

Если основанием служит грунт, то требуется уложить и тщательно утрамбовать:

• слой насыпного грунта 15 см
• слой щебня 10 см
• слой песка 5 см

Затем заливается черновая стяжка, после чего можно монтировать теплый пол по той же схеме, что и в случае с бетонным основанием.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Какое выбрать отопление для деревянного дома

Если рассматривать тёплые полы с точки зрения трудоёмкости монтажа, то легче и быстрей по времени, сделать электрические системы, особенно выбрав плёнку или маты. Но если учитывать стоимость эксплуатации — то электрополы обойдутся дороже, и выгодней водяные.

Как выбрать тёплый пол, чтобы уложить в деревянном доме? При выборе рекомендовано учитывать ряд факторов:

• состояние перекрытий и их изношенность;
• особенность помещения;
• предназначение — пол будет как основной обогрев или дополнительный.

Если брать во внимание пожаробезопасность, то предпочтительней водяные системы в деревянных домах. Они укладываются как в стяжку (если выдержат перекрытия), так и настильным способом

При отсутствии водяного теплоисточника рядом, устанавливаются электросистемы.

Кабельные полы рекомендовано использовать при их обустройстве в стяжку (если перекрытия крепкие), если нет — приоритет за инфракрасными моделями отопления, они просты, и практически отсутствует вероятность возгорания.

Параметры системы

Чтобы сделать теплый водяной пол своими руками, нужно знать еще несколько особенностей и правил, без которых обойтись нельзя.

Какие использовать трубы

Трубы для теплого водяного пола можно применять следующие:

• металлопластиковые (качественные и фирменные с длительным сроком эксплуатации, например, Rehau (Рехау) или Valtec (Валтек));
• полиэтиленовые — предпочтительнее PEX-a или PERT;
• гофрированная нержавейка;
• полипропиленовые (следить за качеством сварных швов и использовать только с армированием, причем армирование должно быть алюминием, расположенным посередине, а не ближе к наружному краю);

• медные — надежные, но очень дорогие.

Параметры труб: диаметр и длина

Длина трубы в одном контуре зависит от диаметра: чем меньше диаметр, тем меньшая длина может использоваться, но слишком длинные контура невыгодны. Причем не только потому, что метр такой трубы стоит дороже, но и потому, что в системе получается слишком много воды, и она становится слишком инерционной и неэффективной. При любом материале труб рекомендуют использовать диаметры от 16 мм до 20 мм. Такого сечения достаточно для обогрева любого бытового помещения.

Теперь о рекомендуемой длине контура из труб популярных лдиаметров:

• При использовании металлопластиковых труб 16 мм сечения максимальная длина контура составляет 100 м, но реально лучше не делать больше 60-80 м.
• При использовании труб того же материала, но сечением 20 мм, максимум можно уложить 140 м, а реально — 100-120 м.

Примерно такие же размеры петель использовать можно и для других материалов. Если для помещения заявленного количества не хватает, делают несколько контуров, каждый из которых заводят на соответствующий вход/выход коллектора.

Два контура заходят на гребенку

При наличии нескольких контуров демпферная лента раскатывается не только по периметру комнаты, но и разделяет контура. И еще один нюанс: для того чтобы при нескольких контурах легче было поддерживать одинаковую температуру, контура желательно делать одинаковой длины.

Схемы и шаг укладки  труб

Самые распространенные схемы теплого водяного пола — «змейка» и «улитка». При укладке «змейкой» расход трубы меньше, но при этом наблюдается неравномерный нагрев пола: по трубе на поддаче идет вода намного горячее, а примерно от середины длинны, она становится уже довольно холодной. Потому при использовании простой «змейки» одна часть пола будет значительно теплее, чем другая. Этот недостаток можно использовать с умом: начинать раскладку от наружных стен, возле которых теплопотери больше. Если вас такой вариант не устраивает — укладывайте «улитку». Она несколько сложнее в расчете, но дает более равномерную температуру пола. В любом случае, использовать «змейку» целесообразно на контурах небольшой длины.

Схема укладки труб теплого водяного пола

Для качественного и равномерного подогрева не менее важен шаг укладки теплого водяного пола. Он находится в диапазоне 10-30 см. Чем ближе друг к другу расположены трубы, тем сильнее нагревается пол. Исходя из этого и определяют требуемое расстояние между двумя соседними трубами. Например, в кухне шаг можно сделать меньше от 25 см — тут достаточно других источников тепла. В ванной же наоборот — его нужно делать небольшим — во-первых, плитка — теплоемкий материал, а во-вторых, тут нужны более высокие температуры. Потому в ванной шаг водяного пола — от 15-20 см. Аналогичное расстояние требуется для детских комнат. Кроме того шаг можно делать в одной комнате неравномерным: например, у окон или дверей, вдоль наружных стен, укладывать кабель ближе друг к другу, а в центре — реже.

Достоинства теплого пола и недостатки этой системы отопления

Как и все, используемые в быту отопительные системы, теплые полы обладают определенными преимуществами. Как сделать водяной контур правильно, что бы он максимально эффективно отдавал тепло напольному покрытию, достаточно знать о достоинствах этого способа обогрева. К ним смело можно отнести следующие факторы:

• монтаж вашей системы отопления обойдется с минимальными затратами;
• все элементы отопительной системы водный пол совместимы с нагревательными приборами, осуществляющие нагрев жидкого теплоносителя;
• конструкция водяного пола совместима с любым видом напольного покрытия (ковролин, линолеум, паркет, ламинат, кафельная плитка);
• уложить водяной контур можно, как в больших по площади помещениях, так и в маленьких;
• подсоединение возможно к автономному источнику нагрева, так и к централизованной системе ГВС;
• максимально полный прогрев внутреннего пространства, фактор, который особенно актуален для помещений с высокими потолками;
• независимость работоспособности системы от перебоев с электрическим энергоснабжением;
• система отопления может использоваться как вспомогательная, так и в качестве основного источника обогрева жилых помещений.

Для лучшего представления о возможностях использования подобного способа обогрева, достаточно взглянуть, как выглядит схема укладки контуров водяного теплого пола в различных вариантах.

Для отопления всей квартиры схема укладки водяного пола, расположение трубопроводов будет следующим, в различных вариациях:

Несмотря на очевидные преимущества, теплым полам свойственные и недостатки. Значительность их не так существенна для потребителей, однако в ряде случае минусы, присущие теплым полам следует учитывать. Речь идет о следующих моментах:

• теплые полы, рассчитанные на полноценный обогрев жилого помещения можно устанавливать только в отдельных частных постройках, оснащенных автономным нагревательным оборудованием;
• для квартиры в многоэтажном доме такой способ подогрева пола возможен только на небольших участках, без ощутимого вреда несущим конструкциям самого здания. Подключение водяного контура к централизованной системе горячего водоснабжения может привести к сбоям в работе централизованной системы ГВС;
• укладывать водяной контур под стяжку можно только в помещениях, специально рассчитанных для подобных реконструкций (вес стяжки составляет 200-300 кг на м2, высота стяжки не менее 5-7 см, что критично для помещений с низкими потолками);
• недостаточно гибкая возможность регулировки температуры нагрева при автономном отоплении и полное отсутствие такой возможности при подключении к централизованному отоплению;
• при несвоевременном обнаружении обрыва водяной трубы, высокая вероятность заливания этажей, расположенных ниже.

Перечисленные достоинства и недостатки теплых полов не полностью отражают картину эксплуатации подобной системы отопления. Уже в процессе работы и эксплуатации водяного пола выявляются различные тонкости и нюансы, связанные с неправильностью расчетов и ошибками, допущенными при монтаже.

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип
Описание
Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

• медными;
• металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

Водяное напольное отопление в квартире

Напольное отопление – комфорт в доме

Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.

В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.

Техническое решение для квартиры

Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Проектирование

Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.

Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.

Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.

Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:

• при хорошей теплоизоляции в доме — шаг 20 см;
• при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
• в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.

Расчеты контура для начинающих

Произведение точных расчетов вызывает у некоторых мастеров значительные трудности. В особенности это происходит, когда рассчитывается теплообмен или другие похожие величины.

Существуют уже готовые технические расчеты, верность которых показала практика. Начинающие строители могут пользоваться этими расчетами.

Некоторые из них приведены ниже:

• Использование стандартного насоса является лучшим вариантом. Он создает напор равный 6 м и имеет пропускную способность равную 40 л. в минуту. Его применяют для труб, диаметр которых составляет 16 мм, а длина их может достигать 65 м.
• В случае использования приведенных выше насоса и трубы можно сделать до 12 контуров при применении последовательного смешивания.
• Если длина применяемой трубы 80 м, то для данного насоса можно создать 5-8 контуров.
• Не рекомендуется организовывать системы более 100 м. Это приведет к повышенному потреблению электроэнергии. Будет намного лучше, если создать два самостоятельных контура, которые будут иметь длину по 50 м.
• В случае использования в помещении других нагревательных устройств расстояние между трубами должно составлять 15-20 см. Благодаря такому расположению нагревательных элементов из-за разницы температур перепады не появятся.

При инфракрасной съемке на сделанном по всем правилам водяном теплом полу не будет затемнений, а трубы будут просматриваться очень хорошо.

На основе вышеизложенного можно сказать, что решение вопроса как сделать теплый пол в частном доме является не очень сложным

Однако очень важно выполнять одно условие: инструкции должны четко соблюдаться. И в этом случае все получится сделать правильно.

Отметим, что выпускается большое число различных систем циркулирования воды. У каждой схемы есть свои плюсы и минусы, поэтому к ее выбору стоит подходить с большой ответственностью.

Устройство тёплого пола

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

• основание — из дерева или бетонной плиты;
• гидроизоляция — полиэтиленовая плёнка (0,1 мм);
• теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
• водяной контур — трубопровод;
• арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
• бетонная стяжка — раствор из бетона и цемента с пластификаторами;
• финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Электрический

Оптимальным решением в городской квартире стал электрический теплый пол. Из его преимуществ выделяются:

• простота установки;
• использование возможностей электроники, современные термостаты делают управление домашним климатом по-настоящему удобным;
• занимает меньше полезного пространства из-за более компактных размеров нагревательных элементов.

Если внимательно ознакомиться с инструкцией по укладке элементов теплого пола, трудностей не возникнет даже у далеких от электрики людей. Монтаж предельно понятен и включает в себя следующие шаги:

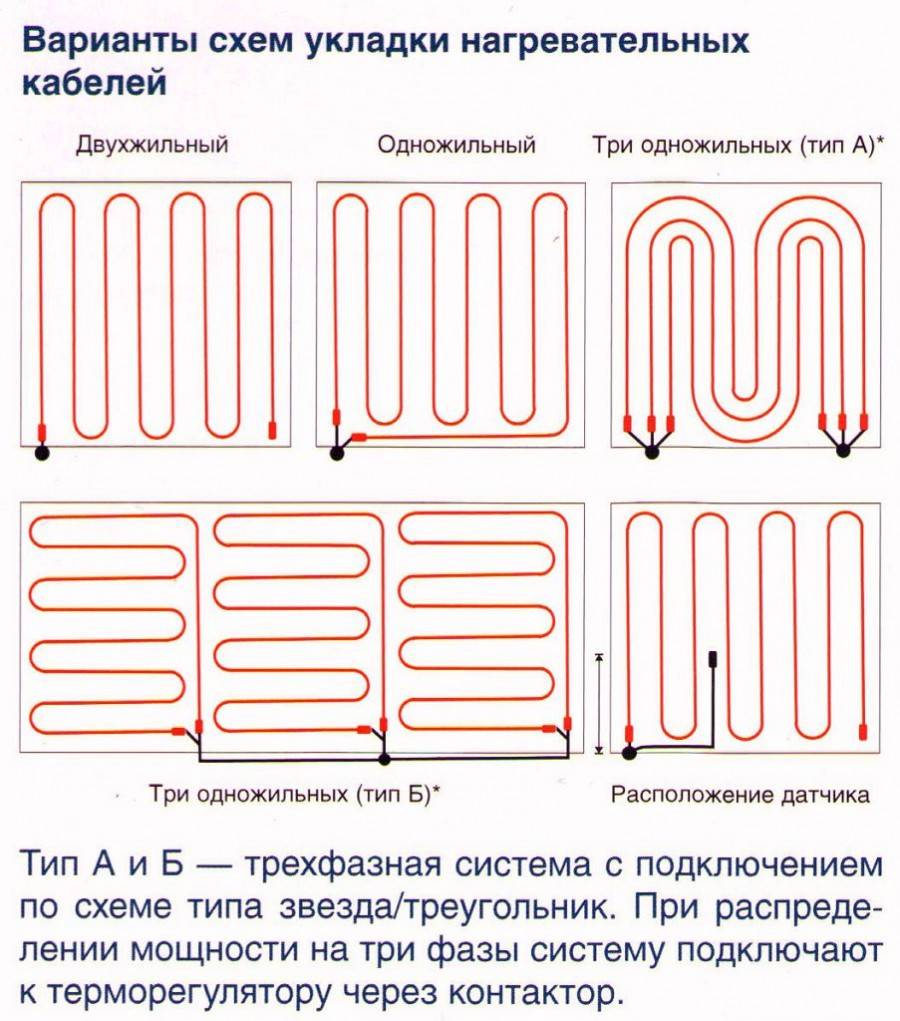

• Составление схемы укладки кабелей, нужно учесть расположение тяжелых предметов в комнате, и эти места обойти стороной.
• Установка блока управления и термостатов, подводка к ним заземления и силового кабеля.
• Подготовка поверхности, обязательная гидроизоляция.
• Укладка контура из тепловых кабелей начиная от терморегулятора, не перегибая чрезмерно. Для удобства можно сделать разметку на основании по заранее нарисованной схеме.
• Накрытие армирующей сеткой и фиксация на ней нагревательных элементов.
• Подключение к термостату, места соединения требуется укрыть гофрированной трубой.
• Тестирование на работоспособность в разных режимах.

Стяжка и итоговое покрытие. Стоит с аккуратностью отнестись к выбору материала, традиционные паркет, ламинат или линолеум могут деформироваться от перепада температур, если не предназначены специально для теплых полов.

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

Основные элементы коллектора теплого пола

Составные части этого узла:

• Настроечные клапаны с расходомером или без
• Устройство для отвода воздуха (работающее в авто. режиме)
• Коллекторы, имеющие клапаны балансировки
• Вентили для прекращения подачи теплоносителя и устройство учёта расхода
• Набор фитингов для присоединения отдельных частей
• Кронштейны для фиксации
• Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Виды теплого пола

Существует несколько типов организации обогревающих полов.

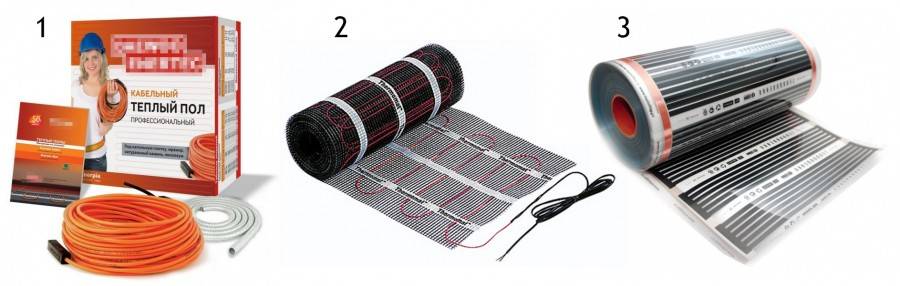

Наиболее распространенной считается система тёплого пола с применением эластичных труб из полиэтилена. Вариант экономичный, теплоноситель двигается по бесшовным трубам и не испаряется, за исключением небольших потерь на котле. Плюс такого метода в том, что бетонированная стяжка не позволяет перегреваться трубам и воде, что позволяет покрыть пол практически любым материалом.

Монтирование электрических кабелей, которые при нагревании обеспечивают тепло Вашему полу – второй вид. Система надежная, в отличие от труб вы обезопасите себя от протечек, а благодаря многослойной изоляции проводов – от опасности возгорания.

Еще один тип — это маты электрические. В их основу тоже входят электрические провода, но преимуществом является легкость монтажа. Нужно просто раскрутить и уложить готовый рулон, где змейкой закреплен кабель.

К недостаткам можно отнести то, что укладывать такой пол возможно только под кафелем, предварительно покрыв необходимым клеем.

Возможен вариант укладки под ковролин, однако является ненадежным, неправильно расставленная мебель может оказывать нагрузку и послужить причиной возгорания ковролина или повреждениям теплого пола.

Последний способ уложить теплый пол – пленочный. Это такие же маты, в которых основа это рулон, с расположенными на нем секций из биметаллических алюминиевых или медных полосок. Они пропуская ток, нагреваются.

Если секции элементов производят из углеродной основы с проводниками из меди, температура их нагрева не превышает 28°, поэтому такая система подойдет для укладки под любой, в том числе и деревянный пол.

Укладка теплого пола своими руками потребует определенных навыков и предварительной подготовки.

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Подгонка под размер помещения

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы

Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем

• Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
• Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
• В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем. Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм

Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

Схема укладки кабеля

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

Уложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

1. От сети переменного тока идут два провода.
2. От нагревательного кабеля два провода.
3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Схема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

Не забудьте оценить статью:

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола
