Как сделать теплый пол в ванной

Водяное напольное отопление в ванной комнате

Водяной теплый пол в ванной имеет множество преимуществ. В первую очередь – это экономически выгодный тип отопления. Для его нормального функционирования не нужно электричество. Источником тепловой энергии может выступать централизованное отопление или обычный котел, который работает на газе или твердом топливе.

Оборудование VALTEC для систем водяного напольного отопления

Водяной теплый пол представляет собой сложную систему, которая состоит из трубопроводов. Их устанавливают по всей поверхности пола по определенной схеме. По трубопроводам циркулирует выбранный теплоноситель. Для эффективной работы системы в ее состав включают насос. Он обеспечивает циркуляцию теплоносителя при любых условиях.

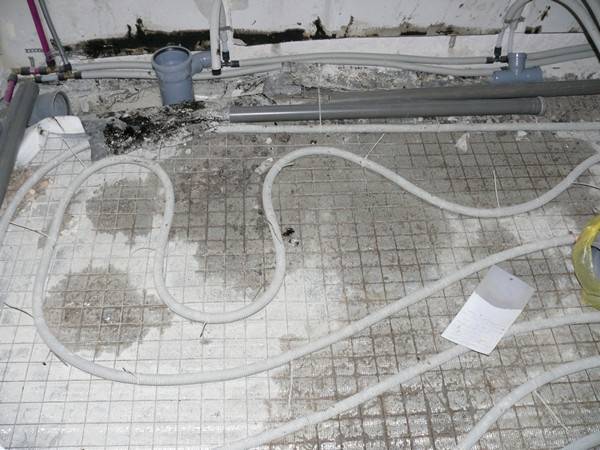

Вариант укладки труб теплого водяного пола в ванной

Недостатком такого теплого пола под плитку считается сложность его установки

Очень важно произвести укладку трубопроводов и их подключение к системе согласно всем требованиям. Если не сделать этого, большая вероятность того, что система вовсе не будет функционировать

Также для монтажа водяного теплого пола нужно заливать толстую цементно-песчаную стяжку.

На что обратить внимание прежде всего

Вначале следует выяснить, какое напольное покрытие в ванной лучше. Для этого определим факторы, отличающие эту комнату от всех остальных:

  1. Повышенная влажность.
  2. Регулярное попадание воды.
  3. Повышенная температура.
  4. Стойкость к агрессивным химическим компонентам.

Таким образом, прежде чем делать выбор в пользу того или иного типа электрического теплого пола или его покрытия, нужно определиться с категорией каждого из помещений и выяснить, какие факторы будут влиять на работы системы обогрева. При помощи размещенной ниже таблицы, мы сможем определить какой лучше вариант пола подобрать.

Какие покрытия подойдут для теплого пола

И соответственно следует сразу обобщить возможные виды покрытий:

  1. Органика. Сюда следует отнести половую доску, паркет, ламинат и натуральный линолеум.
  2. Пластик. Любые виды ненатурального линолеума, плитка ПВХ.
  3. Минеральное покрытие. Бетон, кафель, наливные полы.

А теперь уже можно сопоставить все данные  в таблице:

                  Материалы/

факторы

А. Органика.В. Пластик.С. Минеральное покрытие.
1Не совместимНе желательноНе оказывает влияния
2Не совместимНе желательноНе оказывает влияния
3Не совместимНе желательноНе оказывает влияния
4Не совместимНе совместимНе оказывает влияния

Разумеется, что можно проводить массу доказательств о наличии влагостойкого ламината, и водоотталкивающего покрытия для дерева, но керамическую плитку можно не трогать в ванной десятки лет, а вот дерево надо будет обрабатывать регулярно. Одним словом органика и вода – не сочетаются. Вывод очевиден, идеальным вариантом для ванной комнаты является плитка. Теперь нам предстоит разобраться с тем, какой теплый пол лучше подойдет под плитку.

Пластик более устойчив, но вместе с тем, продолжительное воздействие воды, скажется на его свойствах отрицательно. Линолеум, это многослойная композиция. И через некоторое время вода обязательно попадёт между этими слоями. А дальше процесс разрушения будет идти по нарастающей. Плитка ПВХ это казённая практика прошлого тысячелетия.

Минеральные отделочные материалы, та самая группа, на которую не оказывают влияние любые подобные факторы. И значит, что по практичности, внешнему виду и долговечности самый лучший вариант отделки полов в ванной комнате – кафельная плитка.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Выбирать будем позже

Как устроен теплый пол

  1. Теплый пол укладывается еще до появления ванны как таковой и лучше это делать под . Поэтому начать стоит не с выбора теплого пола, а с нанесения примерного плана на бумагу и поверхность пола.
  2. Набросайте примерный чертеж своей ванной.
  3. Отметьте на нем, где будут находиться трубы подачи воды и канализация.
  4. Нарисуйте на нем расположение санузла, ванны, а также умывальника.
  5. Где будет находиться источник теплоносителя.
  6. Какой максимальный слой стяжки может быть залит.
  7. Нужно ли будет делать выемку существующей стяжки.
  8. Хотите ли вы обогреть всю территорию или только место возле зеркала (ванны, унитаза).
  9. Будет ли теплый пол основным отоплением или дополнительным.

Работы по монтажу

Если вы решили сделать своими руками полы с подогревом, то вам стоит ознакомиться с последовательностью действий

Если вы решили сделать своими руками полы с подогревом, то вам стоит ознакомиться с последовательностью действий:

  1. Прежде всего, производим разборку старого лицевого покрытия и цементной стяжки под ним.
  2. Теперь основание пола в ванной необходимо тщательно выровнять. Если поверхность относительно ровная, то можно просто заделать ремонтным раствором сколы и трещины на плитах перекрытия. При неровностях в пределах 0,3-3 см можно использовать самонивелирующуюся смесь.
  3. На данном этапе стоит продумать раскладку отопительных труб в полу и коллектора. Ко всем элементам системы должен быть свободный доступ. При этом отопительный трубопровод в полу не должен быть повреждён массивной ванной. Раскладку труб делают так, чтобы они не оказались под санитарно-техническим оборудованием и мебелью.
  4. После этого нужно сделать гидроизоляцию пола. Для этих целей подойдут рулонные материалы, которые укладываются внахлёст. Для большей герметизации стыков используют клейкую ленту. Гидроизоляционный материал обязательно заводится на стены на высоту 10 см.
  5. Чтобы ваш тёплый пол обогревал напольное покрытие, а не бетонную плиту снизу, поверх гидроизоляции укладывается теплоизоляционный материал. Для этих целей можно приобрести экструдированный пенополистирол или полипропиленовые плиты.
  1. Далее на теплоизоляционный материал своими руками укладываем армирующую сетку.
  2. После этого расстилаем слой фольгированного материала «Изофол». Он будет отражать тепло и не даст ему уходить в нижние слои конструкции.
  3. Теперь можно производить раскладку труб. Работу начинаем вести вдоль самой удалённой от входа стены помещения. Шаг труб должен быть в пределах 30-50 см. От крайних труб до стен отступаем не менее 80 мм.
  4. После этого выполняем подключение труб к коллектору и делаем пробный запуск водяной системы. Если всё работает исправно, можно переходить к следующему этапу.
  5. На полу устанавливаем маяки и выравниваем их по уровню.

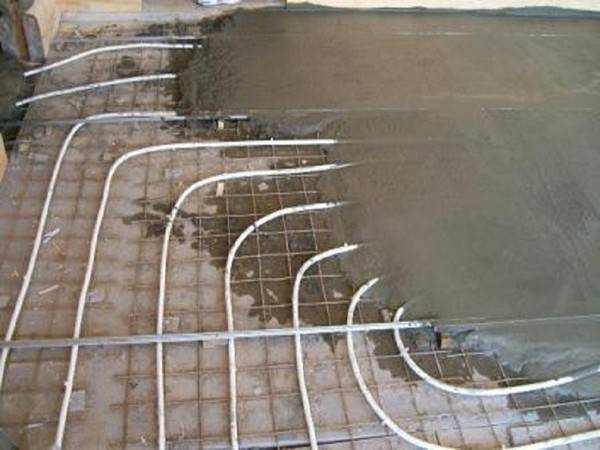

  6. Делаем бетонную стяжку. Для этих целей можно взять сухие строительные смеси или приготовить раствор самостоятельно, смешав песок и цемент в соотношении 3 к 1 и добавив воды, чтобы получился раствор густой консистенции.
  7. Смесь укладываем на пол и разравниваем правилом по маякам. Не стоит делать стяжку высотой менее 3 см, поскольку велик риск её растрескивания.
  8. Когда смесь уложена, стяжку накрывают полиэтиленовой плёнкой для обеспечения равномерного высыхания и первые пару дней периодически смачивают водой. Через 3 дня плёнку можно убирать.
  9. После полного застывания цементной стяжки можно переходить к укладке лицевого напольного покрытия.
  10. Наш тёплый пол готов!

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления.

Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол.

Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO.

Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

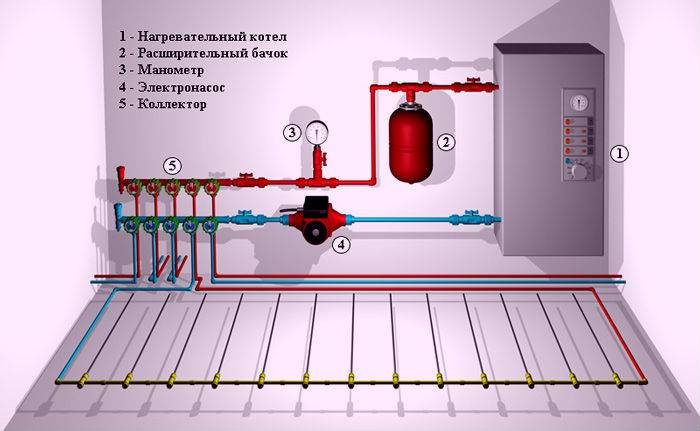

Принцип работы теплого пола

Для того, что бы иметь представление о том, как работает теплый водяной пол в ванной комнате, рассмотрим наглядно обычную бытовую ситуацию. После укладки трубопровода, осуществляется заливка контура новой бетонной стяжкой или происходит монтаж наборной настильной или деревянной конструкции. Две трубы, подающая и отводящая (возвратная) подключаются непосредственно к коллектору. Температурный режим нагрева регулируется при помощи термостата.

В подающую трубу поступает нагретая до температуры 35-45 котловая вода или вода из системы централизованного горячего водоснабжения, только уже значительно большей температуры. Через обратную трубу остывший теплоноситель поступает обратно в котел или возвращается в систему ГВС дома.

Такие сложности часто становятся препятствием для обустройства в городской квартире в ванной комнате пола с водяным подогревом. Выходом из подобной ситуации является укладка электрического нагревательного элемента, монтаж которого займет меньше времени и практически не отразиться на функциональности основных домовых систем и коммуникаций. Обычно в частных домах ванная комната располагается вблизи котельного оборудования, поэтому тратиться на прокладку дополнительных труб не потребуется. Вся система домашнего отопления может быть рассчитана с учетом последующего подключения дополнительного отопительного контура, как в плане гидравлической нагрузки, так и в плане работы нагревательного прибора.

Когда речь идет о подключении теплого пола к автономному отопительному прибору, нагревательный контур оснащается циркуляционным насосом. В случае если монтаж осуществляется к центральному горячему водоснабжению, насос не требуется. На рисунке – схеме показано подключение .

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Монтаж электрического кабельного пола

Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.

Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя

Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см.

Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.

Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

Как уложить водяной теплый пол

Плоскость комнаты, куда планируется монтировать обогрев и установка акриловой ванны, должна быть ровной, не иметь уклонов, ям. Чтобы избежать непрофессиональной установки, следует применять самовыравнивающие составы, делая стяжку.

Этапы укладки:

  1. Установка коллектора. Монтаж проводится на стену. Стоит отметить, что плоскость должна быть идеально вертикальной. Лучше всего выстраивать уровень лазерным или водяным прибором. Все отклонения могут повлечь за собой некорректную работу всего отопления.
  2. При организации водяной системы демпферная лента используется для оклеивания периметра туалета или душевой комнаты.
  3. Далее нужно применять изоляцию. Если она не имеет креплений для фиксации труб, то следует установить планки с замками с шагом 50 см.
  4. Укладка труб. При этом нужно не перегибать трубы под акриловой ванной, чтобы избежать механических поломок. Далее идет присоединение труб через фитинги к коллектору.
  5. После подключения коллектора проводятся тестовые пуско-наладочные работы. При этом температура и давление постепенно увеличиваются. Между последовательными увеличениями рабочих параметров следует выдержать минимум 4 часа. Если не наблюдаются протекания под акриловой ванной, то следует приступать к испытаниям при опресовочном давлении.
  6. После удачного тестирования на трубы нужно уложить армирующую сетку. Далее заливается стяжка. В зависимости от мощности отопления выбирается толщина бетонной заливки. Стяжка засыхает минимум через 3 недели. После этого теплый пол в туалете или душевой запускается на минимальную мощность.
  7. После полного высыхания стоит накрыть финишным покрытием. При укладке плитки или камня стоит помнить, что чем толще будет слой, тем дольше будет прогреваться помещение.

Необычная отделка

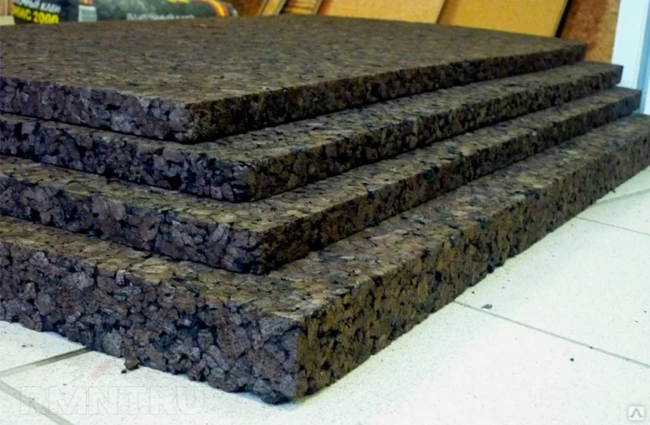

Чтобы создать теплый пол в ванной комнате без дополнительных систем отопления, стоит рассмотреть альтернативные варианты отделки. К примеру, пробковый агломерат со специальной пропиткой. Он отталкивает воду, поэтому отлично подходит для любых влажных помещений. Что еще важнее, накапливает тепло и постепенно отдает его.

Такой экологичный пол не требует дополнительных покрытий, только хорошо выровненной поверхности. По тактильным ощущениям пробковые материалы воспринимаются выше по температуре, чем искусственные или полунатуральные, такие как ламинат

Важно при этом хорошо изолировать стыки пробковых матов, лучше использовать для этого не обычные герметики, а специальные материалы с повышенными показателями адгезии. Основным недостатком пробкового агломерата является его цена

Плиты высокой плотности и соответствующего качества обходятся так же дорого, как натуральный керамогранит.

Электрический кабельный теплый пол

Электрический теплый пол в ванной, для установки которого используются кабели в качестве нагревательных элементов, имеет много преимуществ. Такая система отличается высокой эффективностью, надежностью и простотой монтажа.

Процесс монтажа электрического теплого пола под плитку

При установке теплого пола своими руками под плитку используется одножильный или двужильный кабель. Его прикрепляют к подготовленному основанию, образуя витки. Между ними должно быть оптимальное расстояние, которое предварительно рассчитывается.

Данное значение зависит от мощности нагревательных элементов и площади помещения. Установка кабеля происходит по нескольким схемам – в форме змейки, спирали.

Чтобы не допустить ошибки при установке кабеля своими руками под плитку, можно использовать специальные маты. Они представляют собой конструкцию, которая состоит из плоской сетки и системы кабелей. Для установки таких нагревательных элементов не нужно рассчитывать шаг между витками или беспокоится о закреплении отдельных элементов.

Также для фиксации матов достаточно небольшого слоя плиточного клея. Кабельный теплый пол устанавливается с применением толстой цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Монтаж пленочного УФ пола

Если возникли сомнения, нужен ли теплый пол в ванной водяного или электрического типа, можно рассмотреть инновационный вариант обогрева напольной поверхности – пленочный.

Работы, связанные с монтажом инфракрасного теплого пола аналогичны тем, что выполняются при укладке кабеля. Отличие заключается в расстилании полотен пленки параллельно относительно друг друга

Существует одно важное преимущество УФ пола – им можно пользоваться без заливки стяжки прямо под напольное покрытие, которым может быть, например, керамическая плитка. Пленку вмуровывают в плиточный клеевой раствор.

Существует другой способ монтажа УФ пола – сухой с применением специального защитного пленочного материала. Только потом укладывают отделочное покрытие.

Простой монтаж и несложная эксплуатация делают электрический обогрев для пола ванной лучшим решением.

Монтаж пола с водяным обогревом

Монтажные работы выполняют поэтапно:

В первую очередь, до того, как сделать теплый пол в ванной водяной, надо демонтировать старое покрытие и снять до основания стяжку. Поскольку предстоит трудиться в пыльной обстановке, следует позаботиться о средствах, защищающих дыхательные пути.
Затем черновую основу необходимо выровнять максимально при помощи самовыравнивающих смесей или цементной стяжки, если высота трещин и других дефектов превышает 10 миллиметров.
Потом определяют место расположения коллектора и других элементов управления системой. К ним должен быть свободный доступ. Обычно шкаф помещают на небольшой высоте от пола. В него заводят трубы, идущие от нагревательного котла, и монтируют запорные вентили. К этим элементам подключают коллектор в виде трубки и имеющиеся от нее ответвления, а потом к ним подсоединяют трубопровод для горячего теплоносителя.
На поверхность основания укладывают рулонный гидроизоляционный материал

Его листы раскладывают внахлест, уделяя особое внимание герметичности стыков. Для этого применяют специальную ленту

Не следует забывать о необходимости делать 10-сантиметровый напуск на поверхность стен.
Монтируют теплоизоляционный слой из технической пробки, минваты, специальных матов или насыпают керамзит. Если помещение располагается на первом этаже, толщина теплоизоляции должна составлять не менее 10 сантиметров. Когда ванная комната находится над отапливаемой жилплощадью, будет достаточно 5-сантиметрового слоя.
Сверху утеплителя монтируют сетку для армирования или специальный каркас. На них помещают трубы с водой. Специалисты рекомендуют начинать с дальнего угла. В большинстве случаев соблюдают 25-50-сантиметровое расстояние между трубами. Их укладывают по спирали либо змейкой. Нужно знать, что когда монтируют теплые полы в ванной комнате своими руками, промежуток между стеной и крайними трубами не должен превышать 8 сантиметров.
Подающую и возвратную трубки подсоединяют к определенным вентилям коллектора. Приступают к проверке системы на работоспособность. Для этой цели подают нагретую воду и смотрят, не появились ли протечки. Подачу теплоносителя отключают.
До того, как приступить к завершающему этапу, необходимо, чтобы пол остыл полностью. Потом заливают еще один слой стяжки, не забывая контролировать горизонтальность покрытия. Высота должна составлять 3-7 сантиметров. После того, как основание высохнет, теплый пол в ванной под плитку или другое покрытие готов. Разрешается эксплуатировать систему подогрева не ранее, чем через месяц – в противном случае в стяжке появятся пустоты или она треснет.

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии.  Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах

А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Подводя итоги

Современный рынок предлагает различные варианты, которые дают возможность установить теплые полы в ванной комнате своими руками. И все же настоятельно рекомендуется обращаться за помощью к профессионалам, особенно в случае водяного типа обогрева. Для достижения максимальной эффективности необходимо учитывать целый ряд факторов, а также тщательно продумывать схему прокладывания труб или кабеля.

Чтобы теплые полы радовали хозяев и дарили только комфорт, не стоит экономить на услугах профессионалов и строительных материалах. Крупные вложения в начале обернутся долгосрочной исправной службой всей системы.

Нужен ли теплый пол в ванной? Каждый, кто хоть раз выходил из теплого душа на холодный и неприветливый пол, безусловно, знает ответ на этот вопрос.

Теплый пол в душе или комнате, где размещена душевая кабина, имеет несколько плюсов.

Во-первых, он повышает уровень комфорта, ведь выходить из душа и вставать на теплую прогретую поверхность куда приятнее, чем на ледяной кафель. Во-вторых, он помогает избавиться от повышенной влажности в комнате, а вместе с тем не дает грибку и плесени появиться на полу и на стенах.

Электрический теплый пол можно оборудовать и в самой душевой кабине, если она делается без поддона, и в комнате. Причем безопаснее всего для этого использовать кабельные системы, поскольку они имеют прочную изоляцию и защитный экран

При выборе нагревательного элемента обращайте внимание на возможность его использования во влажных помещениях (класс IP)
