Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм
Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

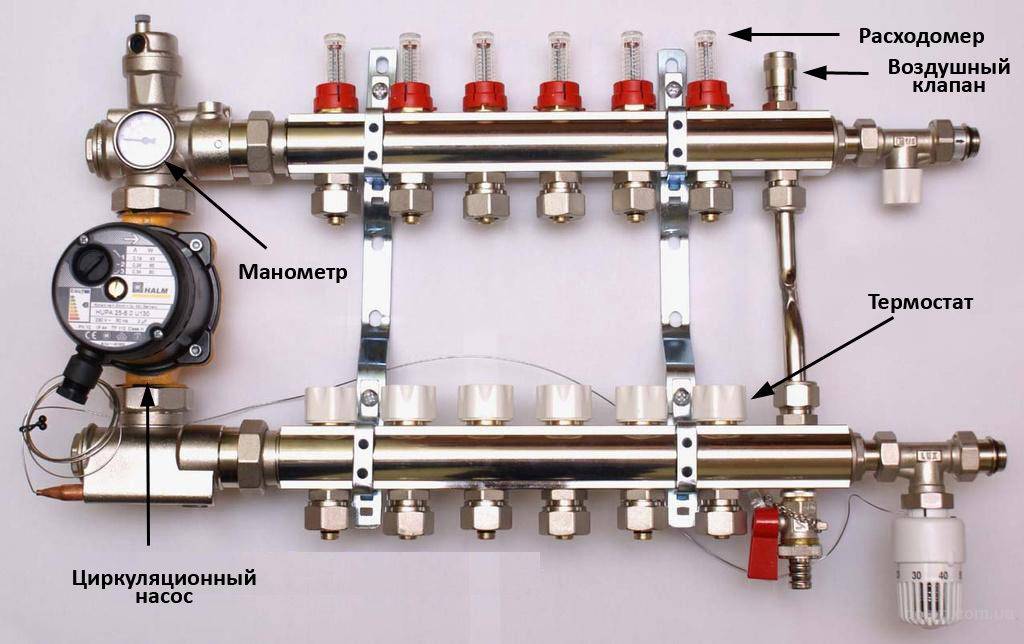

Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.

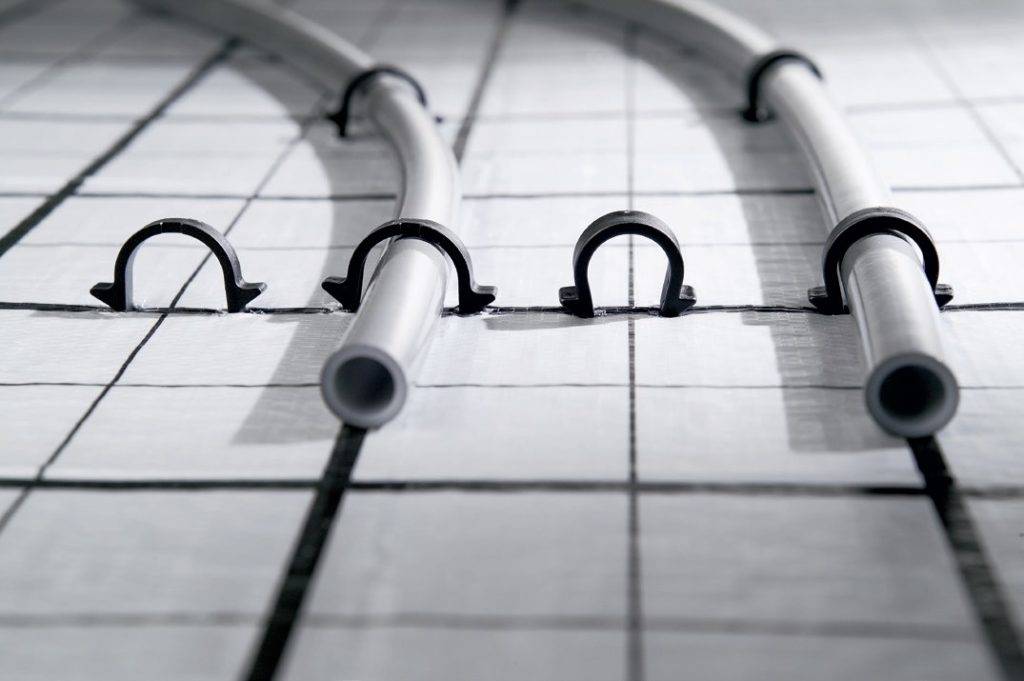

- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Достоинства и недостатки
Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.
В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.
Среди положительных качеств теплого пола наиболее ярко выделяются следующие:
- Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
- Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
- Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
- Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.
Недостатки тоже имеются:
- Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
- Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
- Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.
Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
Подготовка к заливке пола
Стяжку выполняют следующим образом:
- На основание для гидроизоляции укладывают полиэтиленовую пленку.
- Сверху настилают утеплитель. Обычно используют экструдированный пенополистирол 5-10 сантиметровой толщины или задействуют тонким слоем вспененный полиэтилен с теплоотражающей фольгой. В хорошем утеплителе отражающий алюминиевый слой покрыт приклеенным полиэтиленом. Если же этого нет, то щелочь, содержащаяся в цементе, в скором времени разъест теплоизолятор.
- Далее, чтобы сделать теплые заливные полы, укладывают основу для крепления труб и монтажную сетку с ячейками 10 или 15 сантиметров для армирования стяжки. Иногда используют специальное основание с каналами для прокладки труб, прежде чем сделать укладку теплого пола под стяжку.
- Монтируют контуры отопления, используя трубы из полипропилена или металлопластика диаметром 20 миллиметров. Поверх труб для дополнительного армирования и с целью защиты от трещин настилают еще один слой монтажной сетки.
- Чтобы теплый заливной пол был ровным, предварительно устанавливают маячковые профили. Промежуток между ними не должен превышать длину правила. Маячки крепят чаще всего с помощью саморезов, выставляя их строго по уровню. Начинают установку с самой высокой точки помещения.
- После этого выполняется заливка пола под теплый пол подготовленной смесью. Толщина стяжки над уровнем труб должна составлять 3-7 сантиметров, что позволит теплу равномерно распространяться по поверхности.
Как сделать стяжку для теплого пола, детальное видео:
Чем можно заливать пол
Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.
Бетонная стяжка
Заливка бетонной стяжкой
Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:
- отсев с фракцией от 3 до 5 мм;
- цемент М300 и выше;
- пластификаторы.
Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.
Пластификатор для стяжки
Замешивают раствор в следующих пропорциях:
- цемент – 1 часть;
- отсев – 6 частей;
- пластификатор – 0,35 литра на 1 мешок цемента;
- вода – до образования пастообразной однородной смеси.
Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.
Фиброволокно
При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания
Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки
Полусухая стяжка
Полусухая стяжка
Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.
Смесь для полусухой стяжки с полипропиленовой фиброй
Пропорции для раствора:
- цемент М400 – 1 часть;
- просеянный крупный песок – 3 части;
- фиброволокно – 0,5 кг на кубический метр смеси.
Технология производства и укладки полусухой стяжки
Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.
Выравнивание полусухой стяжки
Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.
Самовыравнивающиеся смеси
Наливной пол
По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.
Пример заливки водяного теплого пола
Под какие напольные покрытия необходима стяжка
Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.
Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.
Теплый пол под ламинат
Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.
Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.
Необходимость установки стяжки для теплого пола
Для обеспечения пола надежным основанием, которое сможет выдержать большую нагрузку как от мебели, так и от перемещения людей, следует выполнить теплую стяжку. Этот элемент обеспечит идеальную ровную поверхность покрытия, что в итоге повысит привлекательность интерьера.
Для работы потребуются следующие инструменты:
- уровень;
- шпатель;
- миксер с насадкой;
- ведро;
- мастерок.
Уровень
Согласно стандартам, монтаж стяжки производится после окончания установки труб. При этом необходимом выполнить главное требование – уложить трубы таким образом, чтобы выпуск каждой из них располагался несколько выше, чем предполагаемый уровень стяжки.
Укладка теплого водяного пола
По завершении установки трубы свободное пространство между ними заполняют раствором. Чаще всего это стандартная смесь, благодаря которой можно существенно уменьшить расход цемента. Наполнителем может быть обычный песок. Для получения бетона в данную смесь добавляют другие, крупные фракции, такие как гравий либо щебень.
Стандартный раствор, используемый при монтаже стяжки для данной системы пола, состоит из 3 частей песка и 1 части цемента с добавлением воды.
цемент м
Можно применять и другие надежные смеси, которые обладают такими же свойствами. Специалисты рекомендуют приобрести уже готовую смесь, если работы проводятся в помещениях с очень большой площадью. Высокое качество таких составов обеспечивается тем, что они перемешаны равномерно и полностью готовы к применению. Единственная необходимая процедура – периодическое гидрирование посредством миксера.
Нередко в составе готовых смесей содержатся дополнительные компоненты, например, пластификаторы, повышающие пластичность раствора. Это свойство позволяет проникнуть раствору в самые труднодоступные места. В то же время исключен риск возникновения пустот при заливке. Особо востребованными являются самовыравнивающиеся составы. Такая смесь самостоятельно растекается по площади, что существенно облегчает весь процесс работы.
Пластификатор – особая добавка, предназначенная для взаимодействия с цементным раствором и повышающая его текучесть и пластичность
Монтаж водяного тёплого пола
Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание
Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?
Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.
Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:
- Маячковый профиль;
- Лазерный уровень;
- Угольник строительный;
- 5-10 кг гипса;
- Грунтовка;
- Мобильная бетономешалка;
- Цемент;
- ПГС;
- Фибра полипропиленовая.
Ход работ:
Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.
Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».
Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.
Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.
После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.
Размер стяжки
Независимо от типа, стяжки основное требование неизменно: толщина бетона над теплым полом и в его основании должна быть одинаковая по всей площади помещения
Это важно потому, что в противном случае, процесс теплоотдачи и прогрева будет разноуровневым, что приведет к разрушению пирога пола
Внизу
Теплый пол на бетон укладывается на черновую стяжку, её минимальная толщина 5 мм. Размер слоя заливки во многом зависит от типа раствора.
Перепад высоты на стяжке под теплый пол должен быть не более 5 мм
Переместив теплоизоляцию и гидробарьер под черновую стяжку, вы сможете приступить к работам по раскладке теплого пола, сразу после высыхания заливки. Фактически, вы сэкономите массу времени.
Весь пирог
Чаще других устраивается теплый пол под бетон. Толщина заливки обычной цементно-песчаной смесью составляет 50 мм. При добавлении пластификатора и наполнителей толщина снижается.
Усреднённо можно посчитать размер пирога пола с водяной системой обогрева. С учетом прокладки материала теплоизоляции, в условиях городских квартир, такой размер составит от 8,5 см до 11 см, в зависимости от этажа.
Ошибки при подготовке основания
Не специалисты при подготовке основания допускают ряд ошибок:
- самая частая — когда стяжка укладывается в форме улитка, такой вариант приводит к плохому прогреву, так как идёт холодная обратка;
- подбирается не подходящий утеплитель — не соответствующей толщины;
- не правильно рассчитывается укладочный шаг — это может привести к эффекту «зебры»;
- · делается не надлежащая толщина бетонного слоя — она должна быть минимум 7 см.
Если вы запланировали сделать в доме или квартире тёплый пол, то к выбору вида основания нужно подходить ответственно. От того, как правильно вы подготовите основание, и будите соблюдать технологию заливки раствора, зависит эффективность работы отопительной системы.
Выбор схемы укладки

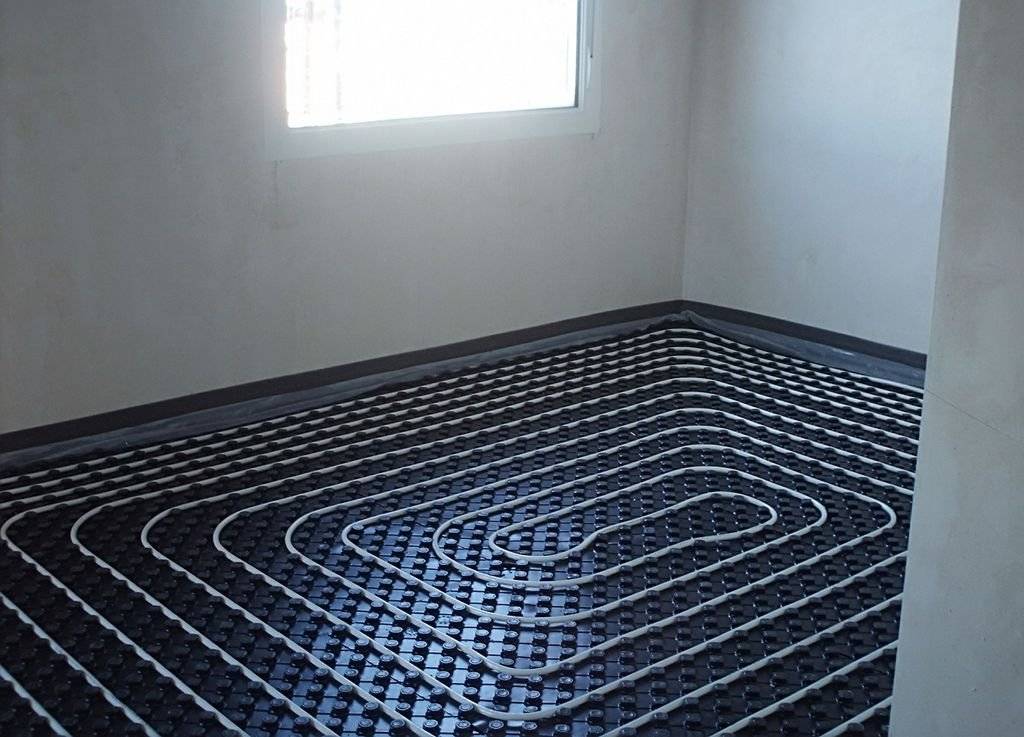

Существует две популярные схемы укладки: по типу «улитки» и по типу «змейки».
Для равномерного прогрева пола лучше подходит схема «улитка», так как в ней чередуется холодный и теплый поток воды. Горячая вода проходит по всему кругу помещения, затем идет на второй, третий, четвертый круг с уменьшением диаметра на 20–30 см, затем в центре меняет направление, и возвращается с увеличением круга по оставленным промежуткам.
По схеме, называемой «змейкой», труба с горячей водой идет по краю комнаты, проходит под окнами, отступает на 10 см и идет параллельно первой линии в обратную сторону. Еще отступ – еще ряд, и так, постепенно остывая, жидкость проходит через всю комнату. Для маленьких помещений размером до 20 кв.м. разница в температуре не очень ощутима, в отличие от больших.
Подготовка перед монтажом тёплого пола
Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.
Проектирование конструкции
Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.
Подготовка основания пола
Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.
При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.
Устанавливаем тепло- и гидроизоляцию
На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.
Сверху кладётся гидроизоляционный слой
При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций
Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:
- обычную полиэтиленовую плёнку, не тоньше 200 мкм;
- цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
- мембрану из жидкого силикона или ПВХ;
- рулонные изделия.
Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.
Установка демпферной ленты
Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру площади, в местах соединения стен с полом.
Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.
Монтируем сетку
Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.
Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.
