Какой датчик температуры для теплого пола выбрать

Подключение

Подключение термодатчика — это многоэтапный процесс, который требует тщательности и внимательности.

Осуществляя подключение важно соблюдать все этапы, но перед этим нужно выполнить подготовительные работы:

1. В первую очередь необходимо обесточить сеть.
2. В распределительной коробке на дин-рейке надо зафиксировать защитный отключающий прибор и автоматический прерыватель. По внешнему виды устройства схожи, однако принцип функционирования их разнится. Если изоляция сломается и на стене образуется «пробой», то защитный отключающий прибор отключит напряжение, а основное назначение прерывателя — отключение сети в случае короткого замыкания.
3. От места расположения распределительной коробки до места установки контроллера надо проложить трехжимный кабель.

Подключение проводов:

• черный: к промежуточному автомату (снизу), от него к УЗО (снизу) и затем — к вводному автомату;
• синий: к УЗО (снизу), после — к колодке с нулевыми проводами;
• желтый с зеленой полоской — к земляной шине.

Осуществлять подключение проводов к термостату нужно в соответствии со схемой, изложенной в инструкции.

Каждый прибор имеет стандартную колодку с 6 клеммами. Каждый разъем имеет марку со своим значением:

• L: «фазный провод» от сети;
• N: «нулевой» провод от сети;
• L1: «фазный провод» к тепловому контуру;
• L1: «фазный провод» к тепловому контуру;
• PE: заземляющая шина.

Как выбирать терморегулятор для водяного теплого пола — Школа пола

Добиться максимального комфорта в доме или квартире без отопления не получится. Поэтому сегодня есть достаточно систем, которые дают возможность это сделать.

Теплые полы с водяным контуром — одна из систем. Для их нормальной работы необходимо установить на трубопроводы соответствующее оборудование, которое позволит контролировать нагрев теплоносителя в зависимости от температуры в комнате.

club/teplyi/497-sistema-vodyanogo-teplogo-pola»>Теплые полы с водяным контуром — одна из систем.

Для их нормальной работы необходимо установить на трубопроводы соответствующее оборудование, которое позволит контролировать нагрев теплоносителя в зависимости от температуры в комнате.

Терморегулятором (термостатом, регулятором) называют оборудование, благодаря которому осуществляется регулировка температуры водяного теплого пола в заданном пользователем значении. Вместе с ним используют также датчики температуры пола и воздуха. Подача теплоносителя регулируется специальным прибором — сервоприводом.

Сегодня найти необходимые терморегуляторы для водяного теплого пола не составляет труда, их ассортимент достаточно широк.

Отличаются они по:

• типу используемой автоматики;
• функциональности;
• мощности;
• монтажу.

Тип автоматики:

• механический;
• дистанционный, например, пульт управления;
• электронный;
• электронно-программируемый.

По функциональным возможностям регулятор может быть с:

• датчиком температуры воздуха;
• датчиком температуры гидравлического контура;
• датчиками воздуха и водяного контура одновременно.

Мощность может быть 600 Вт, 2 кВт, 3 кВт и более.

Регулировка водяного теплого пола происходит в автоматическом режиме, основываясь на показаниях индикаторов температуры пола и воздуха.

Устройства могут монтироваться снаружи и внутри оборудования.

Схема разводки и установки регулятора

• максимальная t˚C гидравлических полов для обогрева помещений + 60˚С;
• по способу монтажа приборы делятся на настенные и щитовые. Первые устанавливают непосредственно возле источника электроэнергии и чаще всего используют в быту, у вторых цена дороже, а для работы им нужен отдельный щиток;
• стоимость приборов контроля зависит от габаритов, функционального набора и температурного диапазона.

Виды терморегуляторов

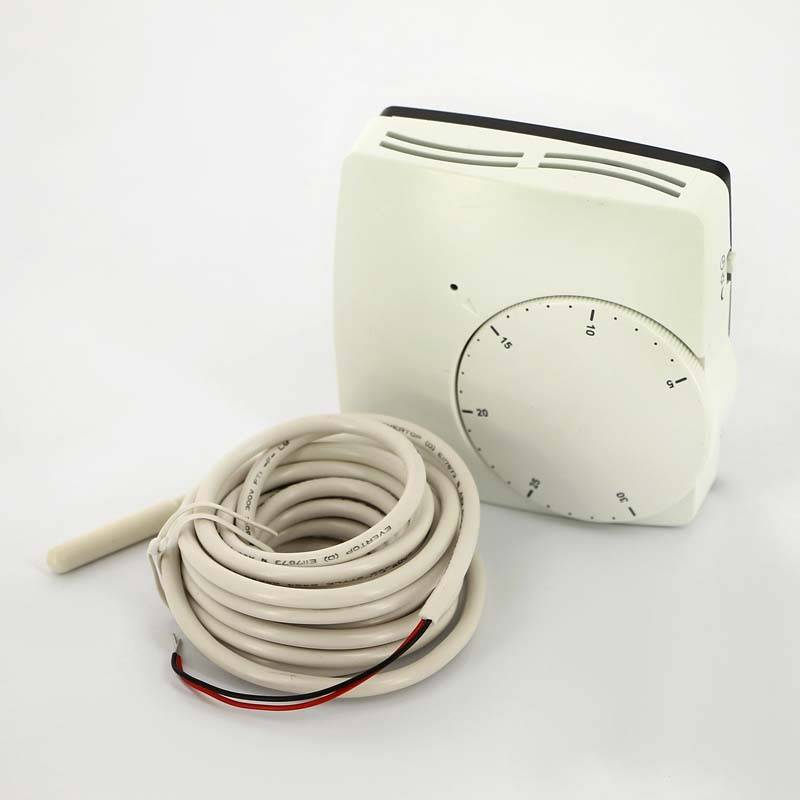

1. Механический термостат считается самым дешевым и самым простым в использовании. Несложное устройство в том случае является его достоинством. Регулировка теплых водяных полах осуществляется вращением поворотного колесика.

Термостат защищает комнату от перегрева, автоматически включая и выключая систему водяного отопления пола. Недостаток – нет возможности программировать устройство, поэтому температуру необходимо менять своими руками несколько раз в сутки.

систему водяного отопления пола

. Недостаток – нет возможности программировать устройство, поэтому температуру необходимо менять своими руками несколько раз в сутки.

Электронный регулятор оснащается цифровым дисплеем и кнопками управления, делая его более комфортным, чем механический вариант.

На нем установлены датчики температуры воздуха и воды. Благодаря программируемому блоку, появилась возможность устанавливать температуру на день или неделю.

Термостат позволяет отслеживать температуру гидравлического пола и воздуха, а так же контролировать и экономить потребление электроэнергии. На каждый прибор предоставляется инструкция, позволяющая быстро произвести все регулировки.

Выбирая оборудование для регулирования нагрева пола с гидравлическим контуром, следует учитывать условия проживания, цели и собственные предпочтения.

Важно

Есть несколько способов, как регулировать температуру водяного теплого пола – нетрадиционный и традиционный.

Простой и дешевый способ регулировки нагрева в гидравлическом контуре. После монтажа распределительного коллектора и заполнения системы останется только позаботиться о контроле над температурой теплоносителя.

Тогда контролировать включение/выключение насоса можно через термореле, на котором следует установить t=35˚С. Этого достаточно для правильно сделанного пола с теплоизоляцией. Если на входе будет t=70˚С, благодаря остыванию контура и инерции нагрева, температура на поверхности пола будет наиболее комфортной.

Его суть заключается в автоматической регулировке нагрева контура пола

Модуль собирается на трехходовом клапане, причем неважно ручном или автоматическом

Насос во время работы добавляет в контур теплоноситель из подачи благодаря трехходовому клапану. Регулировка нагрева происходит через установленный термостат.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

Цена. Самые дешевые механические. Они надежны в работе, универсального использования

Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.

Электронные

Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.

Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

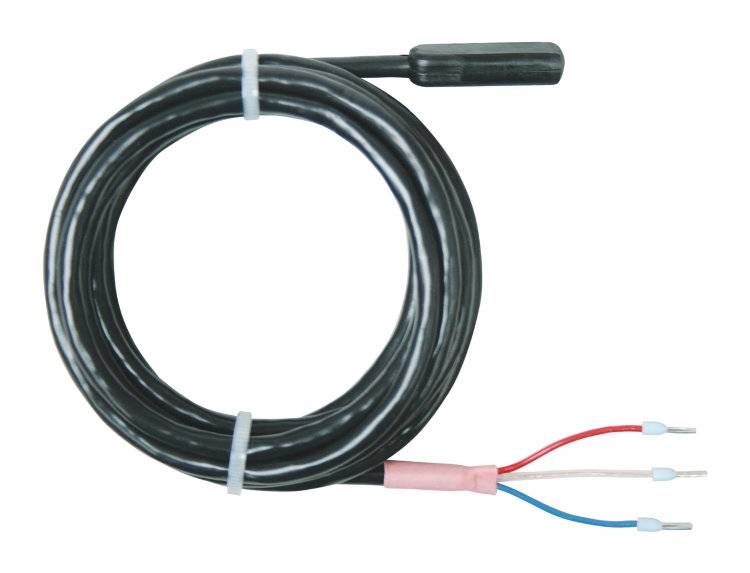

Виды термодатчиков для теплого пола

К выбору термодатчика, который подойдет в конкретной ситуации, нужно подходить со всей ответственностью. И для начала следует изучить, какие виды этих устройств существуют.

Встраиваемый программируемый терморегулятор для теплого пола с ЖК дисплеем Lavita

Таблица. Типы датчиков для теплого пола.

Тип	Характеристика
Внешний	Такой датчик устанавливается там, где нет ветра и сквозняка, а также где он не подвергнется воздействию солнечных лучей. В противном случае показатели прибора будут неточными. Этот тип измеряет температуру воздуха вокруг себя.
Внутренний	Монтируется непосредственно в поверхность, которая будет подогреваться.

датчик для теплого пола

Сенсорный терморегулятор

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Лучшие терморегуляторы для аквариума

Для поддержания комфортного климата в аквариуме с рыбками также широко используются специальные нагревательные системы с терморегулятором. После заданного диапазона допустимых показателей контроллер будет своевременно отключать прогрев, потом включать. Это может быть механический, электронный или инфракрасный терморегулятор, различаются они по точности регулировки, сроку службы, способу управления. После тестирований, экспертных оценок были выявлены лучшие предложения на рынке.

Tetra “HT 50”

Этот термостат работает с мощностью 50 Вт, подходит для емкостей объемом от 25 до 60 л. Отличными данными обладает корпус из теплостойкого сверхпрочного стекла Bоrosilikat, он защищен от проникновения влаги, перегрева. Рабочий температурный диапазон составляет 19-30 °С, при этом погрешность не превышает 0.5 °C. Для удобства управления предусмотрена световая индикация. Нагревательный элемент выполнен из керамики, двойная система гарантирует равномерное распределение тепла.

Достоинства

• Качество сборки;
• Соответствие сертификатам качества TUV/GS, CE;
• Гарантийная служба;
• Надежность крепления;
• Высокая безопасность;
• Понятные показания нагревательной системы.

Недостатки

Цена.

Обогреватель быстро доводит воду в аквариуме до нужной температуры, а после этого отключается. Погрешность при этом минимальна, это подтверждают тестирования специалистов. Производитель пользуется доверием, недостатков пользователями не отмечается. Разве что цена несколько выше, чем у аналогичных приборов, но она оправдана надежностью и долгим сроком эксплуатации.

Xilong AT – 700

Такой нагревательный прибор с термостатом в конструкции разработан для аквариумов любых типов объемом до 300 л. Владелец может устанавливать рабочий диапазон от 17 до 35 °C, защищая домашних питомцев от перепадов температуры. Для надежного крепления производитель прилагает 2 присоски в комплекте. Корпус на 100% водонепроницаемый, герметичный. Максимальная мощность составляет 300 Вт. Чаще такой прибор устанавливают вертикальным способом.

Достоинства

• Компактность;
• Защита от воды;
• Простая установка;
• Легкочитаемый индикатор;
• Универсальность;
• Минимальное потребление энергии.

Недостатки

Китайское производство.

Пользователи активно применяют такое устройство для пресноводных, морских типов аквариумов. Рекомендовано устанавливать Xilong AT – 700 в месте с постоянной наибольшей циркуляцией воды, чтобы равномерно ее прогревать.

Ремонт теплого пола

Теплый пол не работает! Что делать?

Типичный случай заказчика! Вы решили сделать теплый пол у себя дома, и строители которые делают ремонт рассказывают «Что с раннего детства пол кладут. Уже больше 1000 теплых полов уложили и все довольны. Да что там класть» Вы как человек искренне доверяющий своим строителям, по боясь показать сомнение в профессионализме доверяете им работу по установке теплого пола. С этого момента начинается головная боль! Строители закончили ремонт и уехали на родину. Догорая плитка уложена, наступили холода, а теплый пол не работает! Приступаем к поиску причины неисправности.

1. Датчик температуры пола. С каждым терморегулятором в комплекте идет датчик температуры пола который устанавливается г гофрированной трубке и монтируется в стену и пол определенным образом, под определенным изгибом. Что бы в дальнейшем его можно было заменить. В системе теплого пола датчик температуры пола является «расходным материалом». Рано или поздно его необходимо будет заменить. Этот датчик может проработать у вас и 10-15 лет, а может выйти из строя уже через 3-5 месяцев

Вот почему очень важно ПРАВИЛЬНО его установить, во избежание дальнейших проблем

Замурованный датчик

Как проверить исправность датчика теплого пола?

Для проверки исправности датчика температуры пола, необходимо снять лицевую панель. Открутить установочный блок терморегулятора и проверить мультиметром сопротивление датчика температуры пола. В каждом датчике есть заявление заводское сопротивление. Значение вашего датчика должно ему соответствовать. Если сопротивление отличается более чем на 5 кОм, либо рано 0, значит датчик неисправен и требует замены.

2. Терморегулятор. Чаще выходит из строя либо реле, либо конденсатор. Проверить работоспособность терморегулятора можно переключив в режим нагрева, Подав питания на клемы теплого пола. Стоимость ремонта в среднем составляет около 3000 рублей. Во многих случаях целесообразней приобрести новый терморегулятор того же производителя. Так как терморегулятор должен быть той же фирмы что и установленный датчик в полу. (Однако терморегулятор DeviTouch работает с датчиками температуры пола производителей Теплолюкс, Eberle, Ensto, Fenix, Oj Electronics, Raychem и.т.д)

3. Нагревательный кабель (мат) . В 95% случаях кабельная система обогрева выходит из строя по причине неквалифицированного монтажа. Наиболее уязвимая часть нагревательного кабеля, является соединительная муфта. При монтаже необходимо соблюдать все правила шага укладки, изгиба кабеля, и расположение муфты. Так же при покупке оборудования, нужно понимать, что кабель будет под плиткой. Вы устанавливаете теплый пол как минимум на 10-15 лет. Не нужно гнаться за дешевизной, так как, дешевый кабель не надежен и может в скором времени выйти из строя.

Как проверить исправность нагревательного кабеля?

У каждого кабеля есть своё сопротивление. Необходимо проверять значение сопротивления 3 раза. Перед установкой. После монтажа теплого пола. После заливкой стяжки, либо плиточным клеем. Если сопротивление кабеля значительно отличается от паспортных значений, либо равно нулю. Значит возможно кабель вышел из строя. В этом случае необходимо произвести проверку кабеля мегомметром для проверки сопротивления изоляции нагревательных жил и экранирующей оплетки.

Ремонт электрического теплого пола.

Оборудование для поиска обрыва.

Ремонт нагревательного кабеля (мата) начинается с поиска обрыва кабеля, либо поврежденной муфты.

Затем плитка в этом месте вскрывается и устанавливается ремонтная муфта. После этого проверяется сопротивление, производится

проверка мегомметром, а так же пробное подключение.

В заключении хочется сказать: Каждая система, обогрева, включая теплые полы должна быть рассчитана и подобрана с условиями тепло потерь вашего помещения. При кажущейся простоте, есть множество нюансов которые необходимо учитывать в момент выбора теплого пола и терморегулятора и дальнейшего монтажа.

Мы предлагаем услугу по выезду на диагностику теплого пола. Диагностика будет включать проверку на работоспособность вашего терморегулятора, датчика температуры пола, а так же нагревательного кабеля (мата). Стоимость: 2000 рублей.

Терморегулятор для теплого пола для лоджии

Обустройством теплого пола при помощи нагревающих матов и кабелей на лоджии занимаются в двух случаях: для создания комфортной температуры или для обогрева зимой. Управляют степенью нагрева с помощью терморегуляторов. Правильный выбор последних позволит эффективно и экономично эксплуатировать систему отопления.

Изготовители отопительных систем предлагают в комплекте своё регулирующее оборудование. Такие модели имеют простую конструкцию, минимальное число функций и небольшую стоимость. Но они пригодны для монтажа на лоджии. Если владельцу квартиры они не подходят, необходимо выбрать другой, учитывая его конструкционные и эксплуатационные характеристики. Критерии подбора терморегулятора:

1. Коммутируемая нагрузка. Если регулирующее оборудование используют для электрического тёплого пола, выбирают модели, способные выдержать нагрузку в 16 А. Этой величины силы тока вполне хватит для обогрева лоджии, но, в любом случае, модель необходимо выбирать с запасом в 30% от рассчитанной нагрузки.
2. Тип управления. Для системы, монтируемой на лоджии, выбирают механические или электромеханические регуляторы. Они позволяют контролировать температуру в помещении в ручном режиме. Более сложные регуляторы с электронным программированием на лоджиях используют редко, но у них более широкие возможности для минимизации энергозатрат.
3. Способ монтажа. Различают модели для встроенного (в технологические коробки, как розетки или выключатели освещения) или накладного исполнения. Последние можно разместить на стене в комнате или вне помещения.
4. Тип датчика температуры. Возможно подключение внешнего или встроенного сенсора. В первом случае датчик NTC контролирует температуру воздуха в помещении. Встроенный элемент заделывается в стяжку или укладывается между витками греющего кабеля. Такой датчик контролирует непосредственно температуру пола.

При подборе регулятора для управления работой ТП можно также обратить внимание на дополнительные функции: блокировку и возможность функционирования в режиме частичной мощности. В первом случае исключается несанкционированный доступ к настройкам

Посторонний человек или ребёнок не смогут изменить заданные температурные параметры.

В режим работы с неполной нагрузкой оборудование переходит при выходе из строя датчика температуры. До его замены в терморегуляторе можно задать временные промежутки включения/отключения в часовом цикле. Опция позволяет поддерживать комфортную температуру на лоджии, точно зная, сколько часов в сутки работает ТП, а также даёт возможность подсчитать расходы на отопление в аварийном режиме.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Ответы знатоков

Сергей Попов:

Ни в коем случае. Прораб Вас явно разводит. Теплый пол нагревается сразу. Если пол электрический — то разрыв цепи или регулятор не работает.

Agonda:

Тёплые полы бывают разные. Электрический сразу начинает греть. Водяной дольше. У нас на большой площади (весь первый этаж, примерно 100кв. м. ) водяной теплый пол включенный впервые нагревался сутки. И то это много. Мошенник ваш прораб или неумеха. Напортачил скорее всего, думает теперь как отбрехаться и свалить. Исправлять-то за свой счет не хочется.. .

Эволюционер:

Ну насчёт влаги это он загнул. Какой у Вас пол (кабель или мат) ? Если кабель в стяжке, то он действительно может долго нагреваться. А проверить: можно отсоединить провода самого пола от терморегулятора и измерить сопротивление тестером или по эл. счётчику. Отключите все эл. приборы, а потом включите пол эл. счётчик должен начать «крутить».

Андрей:

Прораб утверждает, что для проверки корректности работ нужно ждать месяц, говорит, что под плиткой пока влага и она мешает греть…. нужно доверять людям, чай не в лесу живём, поддержите этого святого человека и скажите что мешает не только греть, но и оплачивать все его работы, он ведь сам предложил ждать месяц, так пойдите навстречу этому безусловно чесному человеку… .

Ветра:

Поддерживаю Андрея .предложите либо устранить неисправность либо получить деньги когда пол заработает.

Любой электроприбор .выделяет тепло -если работает, независимо от влажности.А если прораб сам сказал, что уложил кабель на влажное основание или ламинат на непросохший наливной -требуйте с него денег и за испорченные материалы -нарушение технологии

Дмитрий Останков:

Проверить нужно два показателя: 1) сопротивление греющей жилы мата (при помощи мультиметра) . Оно должно соответствовать указанному в паспорте к изделию. допустимые отклонения: +10% / -5% от указанного показателя. Клеммы мультиметра подключаются к выводам нагревательной жилы с обоих концов. 2) сопротивление изоляции (при помощи мегаомметра) . Между выводами нагревательной жили с обоих концов мата мегаомметр должен показать «0», т. е. К/З. , так как эти жилы замкнуты. Между любой из жил и экраном прибор должен показать «бесконечность» — «8» на боку. Это главный показатель. Он указывает на целостность изоляции мата. Особенно важен этот показатель после заливки. И не верьте электрикам, которые проверили только сопротивление китайским тестером, и говорят, что все в порядке.

Андрей Волков:

Его в магазине проверяют при вас, при покупке .- смотрят прибором сопротивление А закатывать его лучше в стяжку

А плитку клеить на ровную поверхность — под гребёнку, чтобы небыло пустот под ней

Александр Бакушев:

можно на несколько секунд включить, если потеплеет-значит рабочий!

Стас Шабанов:

Тестером проверь, должно показать 60-70 Ом..

Установка

Перед монтажом теплого обогрева изучается инструкция установки, правилами сборки, допустимые показатели температурного нагревания полового покрытия. Например: у ламината и паркета допустимая температура +28°, только до +29° считается комфортной для проживания и здоровья человека.

Протяженность водяных труб большой комнаты длиннее, чем у маленькой по размеру, затраты ресурсов на нагревание воды соответственно выше. Для жилого помещения комфортной считается температура до +22°, а ванной комнаты – +25°. Поэтому теплый обогрев обустраивается коллектором со специальными вентилями, которые регулируют подачу воды по смежным контурам.

Схема подключения термодатчика не сложная, но подключения к сети 220 В проводится по инструкции.

К сети проводится подключение двумя способами:

• вилка – розетка;
• прямое подключение трехжильного провода к коробке.

Поломку регулятора не сложно устранить, его можно заменить новым. Если обогрев не включается или отключается сразу после включения, нужно проверить датчик. Снимается терморегулятор, чтобы достать кабель подключения. У него две жилы, сопротивление между которыми нужно устанавливается электронным тестером.

По инструкции указывается показание сопротивления – предел 5-30 кОм. Если измерительные показания сильно отличаются от заводских, прибор заменяется новым. Устанавливается совместимое устройство по заданным характеристикам.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

• Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
• Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
• При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
• Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
• Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
• При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
• При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
• Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
• Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.
