Правильная сборка коллектора для теплого пола
Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:
- распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
- гребёнка обратки с термоклапанами вместо расходомеров;
- автоматические воздухоотводчики;
- краны с заглушками для подачи и слива воды из магистрали тёплого пола;
- термометры температуры на входе и выходе;
- запорные шаровые вентили и кронштейны.
При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.
Процесс сборки
Инструкция по сборке коллектора теплого пола
Watch this video on YouTube
Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.
Собирать оборудование следует поэтапно:
Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.
Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.
Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.
На коллекторе обратки монтируются шаровые вентиля.
Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.
Виды конструкций для обогрева дома
Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.
Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.
Байпас для отопительной системы
Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:
- большое количество труб;
- диаметр трубопровода должен обеспечить естественную циркуляцию;
- невозможно использовать современные радиаторы с малым сечением.
В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.
Суть коллектора
Главная особенность водяного теплого пола состоит в теплоносителе, вода постепенно двигаясь к отопительному контуру, отдает часть своей энергии.
Именно поэтому нагрев пола происходит с отдачей тепла воздуху, который перемешается внутри помещения, а он, как известно, направляется снизу вверх. За подачу теплой воды в контур и интенсивность отвечает ряд устройств:
- основным считается клапан;
- должен присутствовать насос;
- коллектор.
Весь контроль распространения воды производится с помощью расходомера. Именно этот прибор выполняет основную роль в работе всей системы.
Все коллектора рассчитываются именно для горячей воды, а также они необходимы, чтобы собирать отработанный материал. В самом узле происходит процесс смешивания горячей воды, которая поступает от источника и обраткой.
Благодаря ротаметрам есть шанс обеспечить весь объем воды для поступления ее к полам. Проще говоря, оборудование самостоятельно проконтролирует тепло в водяном поле.
Обогрев пола не может обходиться без ротаметра. Конструкция включает корпус, выполненный из пластмассы, но есть модели из латуни. Внутри любого прибора размещается поплавок. Имеется колба со шкалой.
Рекомендуем: Что такое плёночный тёплый пол?
Поплавок может перемещаться вниз и вверх и при этом показывает на определенное деление шкалы. Судя по ней, можно будет судить об объеме теплоносителя, который циркулируется в трубопроводе.
Если говорить о теории, то система работает без прибора, но в таком случае регулировку приходиться проводить вручную, надеясь на свои ощущения.
Расходомер для коллектора теплого пола играет важную роль, если от него отказаться, то будут следующие проблемы:
- дело в том, что при отсутствии расходомера некоторые контуры пола могут снабжаться теплоносителями, при этом особенности помещения не будут учитываться;
- расход энергоносителя, который используется для работы приборов нагревания, например, используется либо газ, либо электричество, будет чрезмерно увеличенным.
Допустим, планируется одновременно отопить ванную и другую комнату, например, спальню. Котел, работающий на газу, будет греть воду для ванной и спальни абсолютно идентично, то есть будет присутствовать один температурный режим.
Но надо учитывать, что ванная комната маленькая по квадратуре, чтобы ее обогреть надо меньше воды с котла, а вот для снабжения спальни воды требуется больше. Сравнять тепло каждой комнаты можно, но только в таком случае потребуется использовать расходомер.
Если будет использовать данное устройство, то в ванной и спальне установиться температура для комфортного пребывания там.
Внимательно оценив принцип действия этого устройства можно сделать такие выводы:
- прибор может функционировать абсолютно автономно, при этом не потребуется использовать никаких дополнительных источников питания;
- главный принцип работы расходомера дает возможность в достатке расходовать теплоноситель для контура и еще значительно снизить энергетические затраты всех нагревательных приборов;
- конструкция всего прибора способна обеспечить контроль над количеством поступаемой воды в трубы;
- коллектор, который устанавливается вместе с расходомером, значительно делает легче контроль над работой всей системы, в общем. Также монтаж системы не сложный и особого обслуживания не требует.
Рекомендуем: Каков расход трубы на тёплый пол на м2?
Способы регулировки температуры греющих полов
Коллектор для теплого пола. Три способа настройки расходомеров.
Watch this video on YouTube
Чтобы добиться требуемых температурных значений, отвечающих стандартным нормативам, нужно настроить устройство.
Правильная регулировка нагревательных водяных полов, возможно при учёте типа помещения. Подходящий температурный уровень для жилых помещений — от 20 до 28 градусов. Для кухни, коридора или санузла подходит нагрев от 19 до 24 градусов.
Главная цель регулировки — обеспечение постоянной температурной разницы при входе и выходе. Чтобы определить разницу температур, учитывается толщина и материал стяжки, и укладочный шаг труб.
На способы регулировки конструкции влияет установленное оборудование, оно бывает механическим и автоматическим. Настраивается прибор, отвечающий за расход воды, это можно делать методом смешивания горячего и остывшего теплоносителя, или путём ограничения.
Автоматическая регулировка
Если регулировка тёплых полов производится автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.
Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:
- Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
- С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.
На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».
Ручное выравнивание температуры
Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.
К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.
Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.
Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.

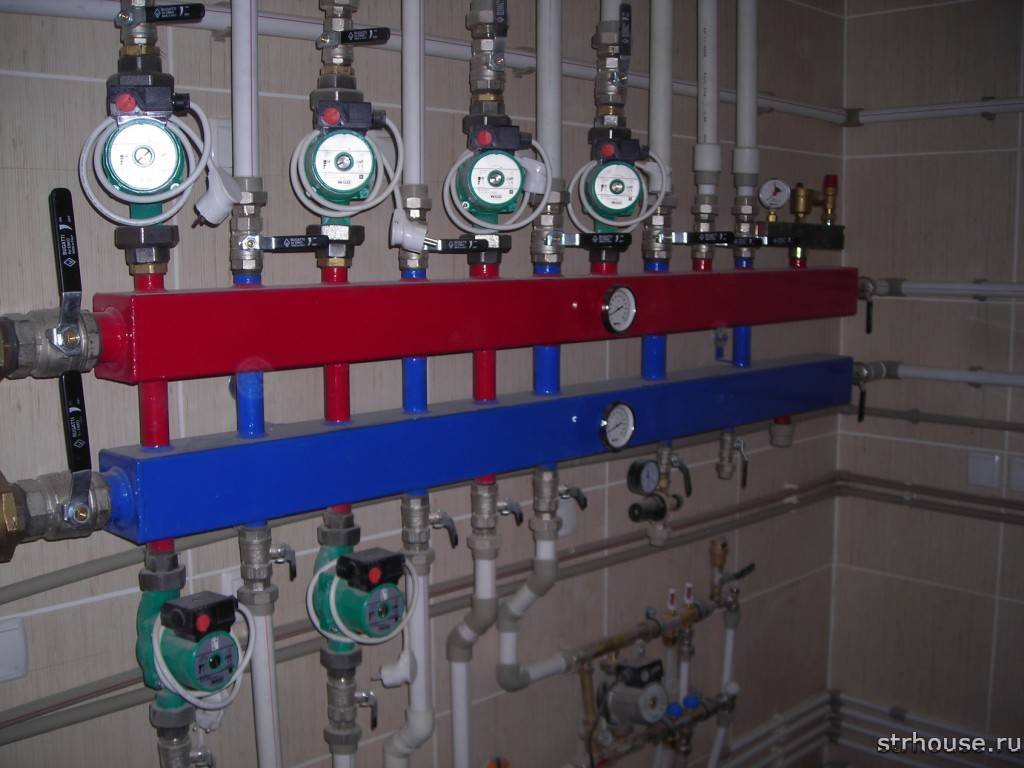

Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Зачем нужен коллектор
По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.
Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.
Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.
Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.
Коллектор и смесительный блок
Для подключения труб к системе отопления необходимо использовать распределительные коллекторы. Они представляют собой 2 гребенки, предназначенные для ввода и вывода теплоносителя в систему.
На патрубках монтируются элементы управления – расходометры и запорные клапаны. Последние могут иметь механическую регулировку, либо комплектоваться сервоприводами. Это удобно для создания автоматической системы регулирования температуры поверхности пола. Запорные клапаны подключаются к терморегулятору, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.
Внимание
Грамотно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подключается к входной трубе отопления, а второй – к обратной с остывшим теплоносителем.
Двухходовой клапан осуществляет подмес холодной воды, чтобы нормализовать температурный режим в системе до требуемого уровня. Датчик температуры воды устанавливается во входной гребенке и согласно его показаниям регулируется объем остывшей жидкости.
Для дополнительного контроля работы на устройстве установлены термометры, указывающие фактические показатели температуры теплоносителя в гребенках.
Этажные узлы VALTEC преимущество ваших новостроек
Как укладывать теплый водяной пол
В настоящее время в многоквартирных домах активно внедряются системы отопления с горизонтальной разводкой, обеспечивающей выполнение требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности», а также более комфортное и экономичное пользование отоплением, чем системы с вертикальной (стояковой) разводкой.
Горизонтальные системы отопления в многоквартирных домах – это возможность организовать достоверный поквартирный учет расходования и индивидуальное управление подачей тепловой энергии в каждую квартиру.
Размещение узла учета и управления на лестничной площадке предоставляет эксплуатирующей организации свободный доступ к оборудованию для контроля его работы, настройки, обслуживания, сбора показаний теплосчетчиков. Вынос стояка за пределы квартиры исключает риск ущерба жилым помещениям в случае аварии.
Специально для современных инженерных систем наша компания разработала и реализует готовые решения – этажные коллекторные узлы VALTEC, быстро монтируемые на объекте, предусматривающие установку индивидуальных теплосчетчиков, облегчающие наладку и обслуживание системы.
Узел распределительный этажный VALTEC – выпускаемое в России готовое решение для многоквартирного дома, простой доступ к преимуществам горизонтальной системы отопления, включая поквартирный учет тепла.
Назначение и работа коллекторного блока
Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.
Что собой представляет коллектор
Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.
Работа коллекторного узла.
Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.
Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.
Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.
Основные узлы коллектора теплого пола.
Выбор материала и схемы подключения
Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.
Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.
Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.
Схема работы трехходового смесительного клапана.
Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.
Двухходовая схема сборки коллектора.
Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.
Схема сборки с трехходовым смесительным клапаном.
Общие правила монтажа
Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:
- Сборка начинается с крепления несущей арматуры на стену;
- Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
- Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
- Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
- Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.
Система отопления с принудительной циркуляцией
Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:
- Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
- При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.
К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.
Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:
- В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
- При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
- Позволяет использовать устройства большей мощности.
На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:
Фото 4: Обвязка по схеме с принудительной циркуляцией
Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.
Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.
Настройка теплого пола
И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.
Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.
Настройка теплого пола с помощью расходомеров
Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.
Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.
Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.
Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.
Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.
Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.
Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.
Проблемы при настройке теплого пола
На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.
При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.
После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.
Настройка теплого пола без расходомеров
Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.
Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.
Правильность настройки системы определяется одним из следующих способов:
- по температуре теплоносителя в обратном трубопроводе;
- по средней температуре пола.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Оптимальные температурные параметры
Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:
- прогрев пола до 28 градусов;
- при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
- если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.
Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.
