Как производится расчет длины трубы
Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.
Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).
Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:
В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.
Определение максимальной длины одного контура
Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.
Принцип действия
Коллекторы располагаются в шкафу, который может быть навесным или внутренним. Они управляют движением теплоносителя в системе.
Этот узел является сердцем всего теплого водяного пола. Обычно его располагают как можно ближе к середине стены и не очень высоко над уровнем пола.
Водяной теплый пол содержит коллектор, в который заводятся трубы:
- Подающая
- Обратная
Первая поставляет подогретый теплоноситель в систему, а вторая наоборот выводит уже остывшую воду обратно к отопительному котлу, где она подогревается и попадает в подающую трубу.
Циркуляционный насос позволяет сделать процесс непрерывным. В коллекторном шкафу находятся запорные вентили, расположенные на каждой из труб. Они позволяют перекрыть доступ воды в систему в случае необходимости. Крепление вентилей на трубу осуществляется при помощи компрессионного фитинга.

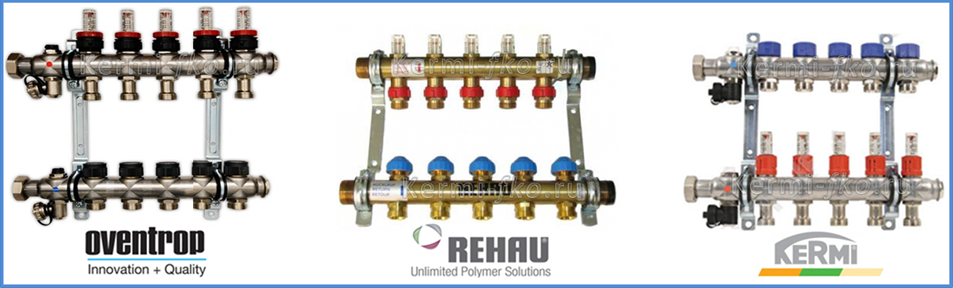

Коллектор для водяного теплого пола – представляет собой трубку, которая имеет несколько выходов. К нему подключаются контуры теплого пола. Его подбирают таким образом, чтобы количество выходов соответствовало числу контуров в системе.
Коллектор подключают к вентилю, с размещением на выходе разветвителя с воздухоотводчиком и сливным краном. Первый необходим для стравливания воздуха из системы, а второй для слива из нее воды в случае ремонта.
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Watch this video on YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Watch this video on YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Watch this video on YouTube
Предназначение матов
Основная задача при монтаже водяных тёплых полов — свести к минимуму потери тепла, именно эту функцию и выполняют маты. Если положить контур прямо на основание, то толку от него не будет, так как большая часть тепла уйдёт вниз.
Для этого, и предназначены теплоотражающие маты. Они предохраняют помещение от проникновения холодного воздуха, при этом, не давая теплу уходить наружу. Помимо этого, исключается образование плесени и конденсата.
Рассмотрим основные функции, которые выполняет теплоизолирующая подложка в «пироге» тёплого водяного пола:
- Звукоизоляция — если слой 2 см, поглощение шума до 23 Дб;
- Гидроизоляция — при наличии специального плёночного слоя;
- Теплоизоляция — направляет тёплые потоки вверх, что снижает затраты на отопление дома;
- Равномерное распределение тепловых потоков в помещении. Этот момент важен для водяных полов, где тепло расходуется не равномерно, из-за наличия в контуре прямых и изогнутых труб;
- Способствует выдерживанию эксплуатационных нагрузок за счёт высокой прочности.
Кроме того, наличие матов упрощает процесс укладки нагревательного контура тёплого пола за счет рельефного слоя или разметки на поверхности. А специальные фиксаторы и пазы по бокам позволяют ускорить и сделать легче процесс монтажа.
На чем можно сэкономить
Узнав цены на комплектующие для теплого пола, многие начинают задумываться над тем, как уменьшить общую стоимость установки системы. Для этого рекомендуется выполнять работы самостоятельно. В таком случае вам не потребуется оплачивать рабочих . Расходы будут включать только стоимость материалов и затраченное время. Если вы абсолютно не разбираетесь в технологии монтажа или отсутствует достаточное количество свободного времени, то лучше доверить это дело профессионалам.
Главный материал, на котором ни в коем случае не стоит экономить при монтаже теплого пола, — это трубы
Они будут служить долгие годы, поэтому их качество очень важно. При использовании некачественного материала и возникновении протечек воды, выполнить ремонт будет крайне проблематично
С целью экономии применяют для гидроизоляции пленку, а не специальные мембраны.
При установке коллектора можно немного сэкономить. Для этого используют самый дешевый вид — количественную регулировку. В ней применяется RTL-термоголовка. Материал ограничивает поток воды в каждом контуре. Для ее использования не требуется установка насоса. Она ориентируется на температуру идущей обратно жидкости, а не окружающего воздуха, что тоже подходит для теплого пола.
Очень удобно применение вместо армирующей сетки специальных матов с рельефным рисунком. Они выпускаются разной толщины и мало весят. Монтаж труб с их использованием упрощается. Не стоит думать, что это сильно скажется на стоимости отопления. Маты заменяют теплоизоляцию, гидроизоляцию, армирующую сетку и крепёж. Поэтому их использование очень выгодно.
Чтобы не были затрачены лишние средства, следует заранее рассчитать мощность насоса и объем котла, которые будут использоваться. Покупка этих комплектующих с высокими характеристиками никак не сказывается на качестве теплого пола, но повлияет на увеличение затрат.
Когда стяжку выполнить невозможно, теплый водяной пол укладывают “сухим” способом. Сначала кладут теплоотражающие металлические пластины. Трубы располагают в специальные пазы. Сверху на конструкцию укладывают гипсоволокнистые листы. Такой вариант уменьшает сроки монтажа, но имеет меньшую теплопроводность. Для ее увеличения применяют теплоотражающие пластины. Они дорогие, поэтому применение “сухого” способа монтажа поможет сэкономить время, но увеличит стоимость.
Следует внимательно выбирать комплектующие для теплого пола. Выбор в магазинах предоставляется большой. Конечно, хочется уменьшить затраченные на материалы для теплого водяного пола средства, но при этом стоит помнить, что экономия не должна сильно сказываться на качестве материала.
Важно приобретать трубы у проверенных производителей, поскольку они будут залиты бетонной стяжкой, а значит для выполнения их ремонта потребуется разбирать напольное покрытие и разбивать бетон. Правильный монтаж теплого водяного пола позволит наслаждаться приятным результатом в течение долгих лет
Какие нужны комплектующие для теплого водяного пола
Как только приближаются холода, многие задумываются о том, как сделать свой дом теплее. Один из лучших способов добавить тепла и уюта в дом – сделать напольную систему отопления. Необходимые для неё комплектующие легко найти в строительном магазине, но их там много, какие же выбрать? Разберёмся в этой статье!
Что такое тёплый пол?
Всё чаще вместо обычного радиаторного отопления в домах применяют современные разработки, одна из которых – водяной пол. Это трубы, уложенные под напольным покрытием и подключённые к отопительному оборудованию. Благодаря циркулирующей в них тёплой воде, во-первых, обогревается пол, во-вторых и воздух в жилище. Такая система хорошо подойдёт как для частного дома, так и для городской квартиры, расположенной на нижних этажах. По тёплому полу же можно ходить босиком какая бы холодная погода не стояла на улице.
Для монтажа системы потребуются следующие комплектующие:
- водяной тёплый пол;
- материал для тепло- и гидроизоляции;
- демпферная лента;
- арматурная сетка;
- трубы из полиэтилена или металлопластика;
- скобы, фиксаторы и планки для крепления;
- коллекторы тёплого пола;
- шкаф для оборудования.
Выбираем производителя
Популярнейших производителей водяных полов три:
У Valtec широкий выбор комплектующих, и у них можно подобрать полы на любой вкус, при этом компания славится также высоким качеством производства. Их системы высокотехнологичны и продуманны.
Oventrop – лидеры в производстве инженерного оборудования для зданий. Эта фирма помимо прочего известна дизайном своей продукции, но также обеспечивает высокое качество.
Наконец Uponor более всего славятся производством экологичных полимерных трубопроводных систем. Их продукция разработана специально для климатических условий северных стран, и потому в отечественных условиях как правило является оптимальным выбором.
Помимо этих у нас представлены также и иные производители, но эти три фирмы наиболее известны, на их продукцию спрос наиболее высок, и покупая комплектующие для водяных полов от них вы гарантируете себе высокое качество и отсутствие проблем в будущем.
Порядок укладки
Теперь подробно объясним назначение каждого элемента и порядок их укладки. Нижний слой, укладывающийся первым – теплоизоляционный материал. Чаще всего это пенополистирольные ламинированные маты. Их задача – не дать теплу уйти вниз, чтобы вода отдала максимальное количество тепла в помещение. Толщина их подбирается исходя из размеров помещения.
На теплоизоляционный слой укладывается гидроизолирующая полиэтиленовая плёнка. Далее – демпферная лента. Она нужна чтобы компенсировать расширение стяжки от нагрева. Её закрепляют клеем или саморезами по всему периметру.
На гидроизоляцию укладывается арматурная сетка, к которой крепятся трубы. Монтаж труб начинают от подающего коллектора, при этом контур лучше всего сделать из цельного элемента, это устранит риск протечек. Смотря по размерам и геометрии отапливаемого помещения контуров может быть несколько.
Как это работает
Располагающиеся в шкафу коллекторы управляют движением тёплой воды в системе. Этот узел – ключевой для системы, и как правило его ставят в середине стены. Подающая труба поставляет тёплую воду, обратная же её выводит после остывания обратно в котёл, в котором она вновь нагревается. Этот процесс происходит постоянно благодаря циркуляционному насосу. В случае возникновения необходимости можно перекрыть доступ воды в систему при помощи вентилей.
Коллектор – это трубка, имеющая несколько выходов и подключённая к контурам тёплого пола. Его подключают к вентилю, на выходе размещают разветвитель с воздухоотводчиком и сливным краном. Через первый из системы стравливают воздух, через второй сливают воду если необходим ремонт.
Грамотный монтаж равняется бесперебойной работе
Но помимо качества самих комплектующих очень важен также и монтаж. Если вы не испытываете уверенности, что сумеете смонтировать всё правильно своими силами, лучше всего будет обратиться к грамотным специалистам, которые смогут смонтировать полы качественно, чтобы те работали годами без малейших перебоев.
Трубы
В качестве нагревательных элементов для устройства водяного теплого пола под плитку выступают трубы. С их помощью формируется контур, по которому циркулирует теплоноситель. В готовый комплект для устройства отопительной системы напольного типа включаются трубы, изготовленные из следующих материалов:
- медь. Отличается повышенной устойчивостью к коррозии, долговечностью. Срок службы медных труб составляет от 50 до 200 лет. Такие комплектующие отличаются высокой стоимостью;
Медные трубы в системе теплого водяного пола
- металлопластик. Монтаж данных труб происходит при помощи фитингов, которые могут быть разборными или устанавливаться по технологии «пресс». Комплект с металлопластиковыми трубами будет стоить недешево, а его монтаж может оказаться достаточно сложным и дорогостоящим. Преимуществом таких элементов считается высокая прочность, гибкость, отсутствие большого количества отходов во время установки;
Металлопластиковая труба для водяного пола
- полиэтилен. Преимущество трубопроводов из этого материала в том, что на их стенках не накапливается грязь. Недостаток – прочность и гибкость ниже, чем в элементах из меди или металлопластика;
Строение полиэтиленовой трубы
- полипропилен. Основной недостаток – отсутствие гибкости, что усложняет монтаж. Полипропиленовые трубы стоят недорого, как и комплектующие детали к ним. Соединение отдельных частей происходит при помощи специального сварочного аппарата (паяльника);
Таблица характеристики полипропиленовых труб
- сшитый полиэтилен. Срок службы такого комплекта составляет 25 лет. Трубы из сшитого полиэтилена отличаются повышенной прочностью, коррозийной стойкостью, ударопрочностью, пластичностью. Также на рынке существует современная вариация данных элементов, отличающаяся повышенной надежностью. Такие трубы из сшитого полиэтилена покрываются кислородным барьером.
Таблица характеристики универсальной трубы из сшитого полиэтилена
Для устройства теплого водяного пола под плитку устанавливается контур из одного отрезка трубы. Его максимальная длина может достигать 80-120 м. Если предполагается, что водяной контур будет иметь размер намного больше, тогда рекомендуется устанавливать две независимые системы из отдельных трубопроводов.
Трубы для теплого пола
Циркуляционный насос
Циркуляционный насос
Этот механизм отвечает за бесперебойную подачу воды в контур отопительной системы. Для установки лучше выбрать агрегат, способный обеспечить троекратный обмен объема жидкости в час. Например, в загородных домах, потребуется насос большей мощности для обеспечения теплоносителем всей системы. Специалисты советуют выбирать 3-х скоростные модели.
В многоэтажном доме, в начале планирования системы, лучше сразу установить по одному насосу на каждом отдельном контуре, или же пропустить все нагревательные трубы через промежуточный коллектор одного мощного насоса.
Электрокотел
Система теплых полов, в первую очередь, разрабатывалась для создания комфортной обстановки на уровне ног человека, что для его здоровья лучше. Кроме этого, подобная система дает возможность избавиться от радиаторов и многочисленных труб, подводящих к ним горячий теплоноситель, что самым положительным образом сказывается на интерьере помещений. Но без наличия электрического водогрейного котла, который можно монтировать в любом удобном месте, даже в шкафах на кухне, работа системы «теплый пол» невозможна.
Котлы, произведенные согласно современным требованиям, позволяют поддерживать комфортную температуру, и по необходимости регулировать ее. Их надежную и долговечную работу обеспечивает электронная система управления.
Помимо прочего, электрокотлы оснащают удобной панелью управления, закрепленной на его лицевой части. Это позволяет проводить постоянный мониторинг рабочей температуры, и мощности нагревательного потока. При возникновении неполадок, система сама диагностирует и выводит их в качестве информации на дисплее.
Функциональные особенности электрокотла:
Настенный котел
- Бесшумность работы.
- Не требуют устройства отдельного дымохода.
- Минимальная потребность в обслуживании.
- Простой монтаж в удобном месте.
- Высокая энергоэффективность, и автоматическая настройка мощности.
- Легкость в управлении.
- Минимальные расходы на монтаж котла.
Кроме этого отличительной особенностью электрокотлов от газовых аналогов является отсутствие процесса сгорания топлива, и соответственно риска пожара. Они очень легко подключаются к бойлеру и могут в автоматическом режиме работать круглосуточно.
Делаем водяной теплый пол
Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.
Подготовка чернового пола
Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.
Укладка утеплителя
Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.
Сверление отверстий для «грибков»
Плиты утеплителя крепятся к полу
Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.
Соединение полотен армирующей сетки
Сверление отверстий под крепежи
Фиксация армирующей сетки
Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.
Установленный коллектор теплого пола
Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.
Компенсационная лента
Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.
Укладка труб для контура теплого пола
Калькулятор длины контура труб теплого пола
Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.
Подключение труб к коллектору
Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня
Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см
Установлены маяки
Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.
Заливается стяжка
Видео – Монтаж водяного теплого пола
Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.
Проект для пола
Есть четкие границы, когда проектирование водяного теплого пола надо проводить, а когда нет. Если он не является основным источником обогрева, а площадь помещения не превышает 20 м2, то заказывать проект не обязательно.
Когда водяной пол планируется как единственный источник отопления, а площадь помещения превышает 20 м2, проектирование водяного теплого пола проводится в обязательном порядке. Проект нужен по ряду причин:
- Для ввода в эксплуатацию объекта, где смонтирован теплый пол, нужна проектная документация. Простой расчет на листе бумаги не подойдет. В документации указывают все расчетные нагрузки на систему отопления.
- Для заключения официального договора подряда по монтажу водяного теплого пола потребуется проектная документация. В противном случае будет сложно доказать брак.
- Без проектной документации растут затраты на оплату работ и покупку материалов. Точных данных нет, все объемы определяются на глаз.
На плане установки труб и вспомогательного оборудования должны быть указаны все размеры и материалы.
Теплоизоляция
Строительный рынок предлагает богатый выбор материалов, препятствующих уходу тепла сквозь пол. Есть даже специальные маты, предназначенные непосредственно для укладки тёплого пола.
Маты для теплого водяного пола
Они бывают разной толщины, обладают необходимой прочностью, малым весом и даже имеют специфический рельеф поверхности, позволяющий располагать и фиксировать трубы. Разумеется, лучше всего воспользоваться такими изделиями, так как они предусматривают все важные нюансы.
Маты из пенополистирола для теплого пола (с бобышками)
На цене ремонта это отразится лишь незначительно, так как подобные маты, по сути, совмещают теплоизоляцию, гидроизоляцию, армирующую сетку и крепёж. Трубы, уложенные в соответствии с выбранной схемой, необходимо закреплять на полу специальными хомутами, а бобышки теплоизолирующих матов избавляют от такой необходимости.
Профильные маты для водяного тёплого пола
Тонкие фольгированные материалы, например, пенофол, не обеспечивают надёжной теплоизоляции, поэтому их применение имеет смысл лишь в том случае, если пол уже был заранее утеплён и стоит задача сэкономить на толщине стяжки. Кроме того, у ни нет креплений для труб, так что придётся стелить армирующую сетку.
Профильные теплоизоляционные плиты изготавливаются из пенополистирола плотностью 40 кг на метр кубический
Более совершенными являются маты из экструдированного пенополистирола. Особо технологичные варианты даже имеют разметку для укладки и гидроизолирующий слой, а также позволяют крепить трубы скобами.
