Минимальная толщина стяжки для водяного теплого пола

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Правила и нормы изготовления плавающей стяжки

Чтобы стяжка, изготовленная плавающим методом, прослужила как можно дольше, необходимо при ее изготовлении придерживаться определенных правил, пренебрежение которыми приведет к скорому разрушению конструкции:

1. Существуют параметры допустимо толщины стяжки, изготовленной из бетонной или любой другой строительной смеси, предназначенной для этих целей. При использовании облегченной строительной смеси на цементной основе толщина стяжки должна быть не меньше 7 см, а на основе классических компонентов – цемента и песка, толщина стяжки должна быть не меньше 5 см.
2. Готовые строительные смеси содержат в своем составе пластификаторы, которые положительно влияют на увеличение прочности монолита. В этом случае (на упаковке производитель указывает допустимые параметры) толщина стяжки может составлять 4,5 см. Меньшее значение не допустимо – такая стяжка будет иметь крайне непродолжительный срок службы.
3. Заливка плавающей стяжки производится по основанию, имеющему равномерную прочность и поверхность. При наличии значительных повреждений перед заливкой стяжки выполняют локальный ремонт поверхности. Если основание представляет собой железобетонную плиту перекрытия, то выполняют черновое выравнивание. При деревянном основании выравнивание можно произвести за счет настила фанеры.

Изготовление стяжки

Армирования: основные правила

При изготовлении стяжки не достаточно просто уложить армирующую сетку под раствор. Чтобы она работала необходимо соблюсти следующие правила:

1. Если стяжка по толщине составляет не более 4,5 см, то сетка в теле массива располагается посередине.
2. Нижний горизонт укладки раствора и армирующая сетка должны располагаться на расстоянии не меньше 1 см друг от друга при устройстве системы «теплый пол», для этого может потребоваться увеличить толщину заливаемого слоя.
3. При большой толщине стяжки в помещениях с высокой нагрузкой сетка внутри монолита должна располагаться на высоте равной 1/₃ от толщины раствора.

Армирование стяжки

Последовательность работ

Перед стяжкой укладывают гидроизоляцию, утеплитель и водоносные трубы. Обязательно армируют поверхность металлической сеткой

Важно, чтобы каждый прутик был не меньше 3 мм. Арматура должна быть внизу, а к ней крепят трубы. Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки

Благодаря этому из бетонного слоя будет выходить достаточно тепла

Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки. Благодаря этому из бетонного слоя будет выходить достаточно тепла.

Слой гидроизоляции выполняют по черновой стяжке при помощи рулонной или жидкой гидроизоляции. Дальше приступают к монтажу слоя утеплителя. Обычно, выбирают плотный полистирол. Плиты укладываются компактно благодаря наличию по бокам замковых устройств. Заливается стяжка для тёплого пола бетоном такой консистенции, чтобы его легче было разравнивать. Раствор вымешивают вручную или бетономешалкой. Для него используют 1 часть цемента и 4 части песка, который предварительно просеивают. Также добавляют такое количество воды, чтобы замесить тестообразную смесь и пластификатор для эластичности.

Чтобы стяжка была прочной, в раствор рекомендуют добавлять фибру, которая состоит из синтетических волокнистых материалов.

Заливка пола раствором Источник couo.ru

Важно укладывать её единовременно. Нельзя залить один участок, а через несколько дней сделать все остальное. Если так делать, то в дальнейшем появятся трещины

Если так делать, то в дальнейшем появятся трещины.

Следует проверить состояние труб, когда бетон застынет, доступа к ним не будет. Тестируют систему, подключив рабочее давление воды, и проверить на протечки в течение дня. Если подтеки появились, то их нужно устранить и только потом приступать к заливке.

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

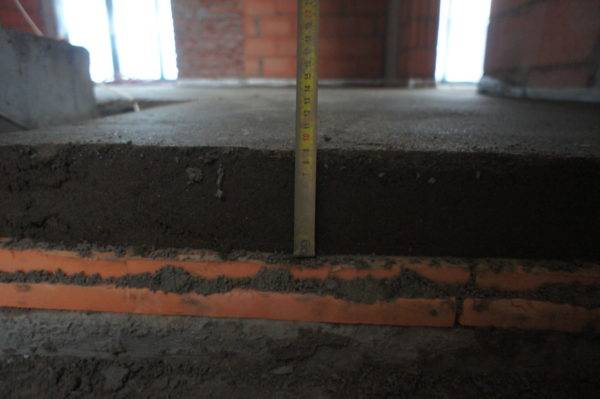

Толщина стяжки тёплого пола

СНиП указывает 20 мм, однако, это относится к металлоцементной стяжке. Если не использовать армирование, то профессионалы рекомендуют высоту стяжки, не менее 40 мм (при условии, что диаметр водяной трубы, не превышает одного дюйма (25 мм)). Это связано с тем, что маленькая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть свои условия, в их числе:

— Наличие уже имеющегося чернового пола;

— И так называемая черновая стяжка (позволяющая вести дальнейшие работы на ровной поверхности).

Тонкий слой недопустим в технических помещениях, типа гаража, и комнатах с более интенсивными нагрузками, например, кухни, ванны, прихожей.

Иногда застройщики предлагают выравнивать перепады уровня пола, за счёт толщины. Последствия — неоднородный прогрев. У моего коллеги так и было. Перепады уровня в одном из помещений достигали 13 см(!). Он не дал согласие, и строители «решали» проблему с помощью подсыпки щебня, песка, керамзита, а также отбойного молотка.

Максимальная толщина

Укладываем трубы

Точного определения цифры, того, какую необходимо делать максимальную толщину пола для стяжки, ни один нормативный строительный документ, не даёт. Однако есть нормы, позволяющие оптимально рассчитать распределения тепла. Так в жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации, должны выдерживать статическую нагрузку в 2 кН/м².

Это подразумевает то, что стяжка над трубами, должна быть не меньше 45 мм. При использовании армирования, например, проволочной сетки с ячейками 100 х 100 мм и диаметром в 3 мм, толщину стяжки можно уменьшить на 10 — 15 мм.

Исходя из них, СНиП 3.04.01-87 считает, что для стандартного водяного пола оптимальным будет слой в 55 — 65 мм (в этом показателе учтено и напольное покрытие).

Эксперты рекомендуют придерживаться следующего соотношения, в котором от диаметра водяной трубы зависит толщина раствора:

• Для трубы МВ 12 – 60 мм;
• Для трубы МВ 17 – 65 мм.

Учитывая возможные нагрузки, для жилья, не рекомендуется превышать 100 мм. В нежилых помещениях, например, кафе-ресторанах, автосалонах, фитнесах и тому подобных – не больше 200 мм. А толщина в 300 мм используется в производственных помещениях, ангарах и т.п.

Неизбежное утолщение стяжки может быть оправданно в нескольких случаях:

• Если фундамент строения одновременно является полом. В этом случае, например, моностяжка в 150 мм будет элементом общей несущей конструкции;
• При устройстве тёплого пола в помещении с усиленной нагрузкой (тот же хозблок или гараж).
• При обустройстве пола на пучинистых и проблемных грунтах.

Схема тёплых полов

Толстая стяжка помимо дополнительных капитальных затрат, сулит ещё некоторые казусы. В их числе: более длительное время прогрева и повышенные расходы на энергоносители.

На этом пока всё. Надеюсь, информация будет полезной. Да, ещё добавлю: некоторые компании предлагают на своих сайтах «калькуляторы расчёта толщины стяжки», однако, зачастую производители труб для тёплого пола (Valtec, Herz,  Stamar и др.) рекомендуют разные параметры толщины.

Читайте, спрашивайте, подписывайтесь в блоге. Отправляйте ссылки друзьям и знакомым. Успехов и оптимальной толщины стяжки Вашему тёплому полу!

Цитата мудрости: Не теряйте чувство юмора. Юмор для человека то же, что аромат для розы.

Толщина стяжки водяного теплого пола

Расчетная глубина слоя заливки должна обеспечивать выполнение основных функций: надежное удержание проложенных трубопроводов, равномерное распределение нагрузки на основание, равномерность прогрева поверхности пола. При этом подобранная толщина обязана снизить энергопотребление на теплогенерацию и максимально повысить КПД системы обогрева полов.

Тонкая стяжка

Минимальная

Строительных норм, четких правил и строгих стандартов, определяющих минимальный слой бетонной заливки для водяных полов, не существует. В этом плане можно опираться на практические результаты и рекомендации профессиональных строителей. Согласно им, минимально допустимая высота (мм) имеет следующие значения:

• 20 – при работе с приготовленной самовыравнивающейся смесью, использовании для укладки труб с диаметром 16 мм, при применении керамической плитки (укладываемой на слой специального клеящего состава) в качестве финишного напольного покрытия.
• 30 – при бетонировании с монтажом армирующей сетки под трубопроводом.
• 40 – если контур из труб наименьшего диаметра заливается раствором без применения арматуры.
• Не менее 40-45 – для сухой стяжки.

Минимальный слой заливки не рекомендован для помещений с усиленной нагрузкой на нижнее основание – коридоры, технические помещения, мастерские, кухни.

Максимальная

Основное правило для слоя стяжки в помещениях и комнатах жилого дома – прочность, способность без разрушений и деформаций выдерживать нагрузку 200 кг/м2. Наименьшую толщину бетонной заливки, выдерживающую такую нагрузку, уже знаем. Максимальный размер для жилого сектора – 100 мм.

Превышение этого размера ведет к дополнительным расходам на строительные материалы и работы, увеличивает инерционность системы греющего пола и энергозатраты для его прогрева. Решение увеличить слой заливки оправдано в таких случаях: стяжка одновременно служит фундаментом, заливка производится на грунт (ее толщина зависит от типа почвы), теплый пол выполняется в гараже.

Толщина стяжки для водяного теплого пола

Если водяной обогрев организуется в помещениях и постройках общественного назначения (индустрия питания, отдыха, спорта, выставочные залы, автосалоны), стяжка не превышает 200 мм. Для производственных цехов и складов максимум составляет 300 мм.

Оптимальная

Минимальные размеры глубины залитого раствора соответствуют идеальным условиям для укладки теплового контура и заливки составом высокого качества. Максимальная толщина не всегда целесообразна в плане комфортности и дополнительных финансовых затрат. Поэтому в каждом случае следует подбирать оптимальное значение – золотую середину. Для толщины заливки теплого пола оптимальными считаются значения из диапазона 45-70 мм.

Под трубами

От качества и прочности основы, на которую будет укладываться водяная система отопления полов, зависит ее долговечность и эффективность работы. Для теплого пола таким слоем является черновая стяжка. Она должна выдерживать нагрузку верхних слоев и существенные температурные перепады.

В противном случае, разрушение базового чернового слоя приведет к сдвигам и разрушениям основной стяжки, потерям тепла, прорыву трубопроводов. При выполнении черновой заливки цементно-песчаной смесью (с обязательным добавлением пластификатора) оптимальной толщиной считают слой в 25-30 мм.

Процесс укладки и заливки

Над трубами

На высоту бетонной заливки над тепловыми контурами влияет диаметр применяемых труб, шаг их укладки, и способность полученного слоя выдержать максимальную нагрузку (200 кг/м2 – для жилых помещений). Если теплый пол монтируют на бетонное основание с уже уложенным слоем теплоизоляции, высота стяжки над трубопроводом не должна быть меньше, чем:

• 30 мм – при заливке раствором с включением фибры и пластификатора;
• 45 мм – если применяется качественный полусухой раствор;
• 50 мм – при заливке бетоном и цементно-песчаной смесью.

В рекомендациях известных производителей изделий для водяных систем указано, что высота залитого раствора над трубой должна составлять 45 мм. Максимальное значение – 60 мм (90 мм – для промышленных полов).

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Виды применяемых стяжек

Существует три вида, которые подходят для монтажа системы водяного теплого пола. Каждый из них имеет преимущества и недостатки.

Сухая

Представленный вид считается распространенным, состоящим из керамзита. Основной материал вспенен вермикулитом, пенополистиролом или перлитом. Удобство заключается в самостоятельном монтаже, поскольку сухую стяжку достаточно рассыпать и выровнять. Поверхность накрывают листом гипсокартона или ДСП

Важное условие здесь – это применение только влагостойкого материала

Из преимуществ выделяют простой и быстрый монтаж, хорошая шумоизоляция. Работники получают возможность выкладки чистового пола уже на следующий день. Использование такой разновидности уменьшает нагрузку на плиты в 2 раза.

Недостатки сводятся к возможному появлению плесени, что происходит вследствие попадания воды. Сухая стяжка не может выдержать большого груза – это объясняется использованием плит ДСП и ГКЛ. Поэтому не рекомендуется монтировать дополнительных перегородок. Владельцы квартир и домов отмечают наличие характерных шуршащих звуков при ходьбе в первое время эксплуатации.

Мокрая

Водяной теплый пол преимущественно кладут на мокрую стяжку. Это цементно-песчаный раствор или бетонная смесь, которую разводят в соответствии с пропорциями приобретенной продукции. Работа требует аккуратности и внимания, поэтому принимаются за самостоятельный монтаж не всегда. Подходит для пола с керамикой или каменной отделкой. Требует четкого выравнивания поверхности. В противном случае чистовая отделка будет проходить с ошибками, нарушением геометрии.

Преимущества представляются следующим образом:

• Этот вид прочнее, поэтому рекомендуется использовать при возведении дополнительных перегородок в помещении.
• Может стать финишным покрытием в помещении. После ее полной просушки достаточно выкрасить пол в нужный цвет.
• Высокая звуковая и тепловая изоляция.

Из минусов можно выделить трудоемкость процесса и большой вес получившегося слоя. Поэтому не рекомендуется использовать представленный вид стяжки в панельных домах. У них слабые перекрытия, и большой вес может привести к возникновению трещины в стене. Также отмечают долгую просушку, что заметно осложняет процесс.

Полусухая

Полусухая стяжка укладывается не намного легче мокрой разновидности, поскольку здесь для работы потребуются пневмонагнетатель, смешивающая и шлифовальная машина. Смесь представляется в виде песчано-цементного состава, который тяжело разравнять на большой площади. При самостоятельном монтаже можно обойтись и без дополнительного оборудования, но только если ремонтируются небольшие площади. В противном случае выложить пол ровно не получится вовсе.

Преимущества полусухой разновидности заключаются в следующих факторах:

• Небольшой вес цементного раствора, что обеспечивает безопасность проживания в многоквартирном доме.
• Отделку можно начинать уже через 2-3 дня, поскольку за это время достигается полная просушка.
• Влагоустойчивость, хорошая звуковая и тепловая изоляция.

Из отрицательных моментов выделяют только необходимость дополнительного оборудования для ремонта. Если есть возможность взять его напрокат, значит, проблем в полусухой стяжке быть не должно.

Технология выполнения бетонной стяжки

Смесь цемента, песка и воды – самый распространенный вариант заливки. Для создания надежного основания берется цемент М300 и отсеянный песок. Улучшить физические характеристики бетонной стяжки под плитку позволит добавление пластификатора. Особенно актуально его использование для заливки маленькой толщины (до 3 см). Пластификатор делает бетон более эластичным, предотвращает появление трещин после высыхания. Усилению прочности раствора способствует добавление фибры. Она служит достойной заменой арматурной сетки и помогает равномерно, без пустот распределить стяжку по всей площади помещения.

Подготовительный этап включает удаление мусора с основания и его гидроизоляцию. В качестве материала подойдет битумная мастика, рубероид или толстая полиэтиленовая пленка.

Следующий шаг – теплоизоляция, ее технология описана выше. Укладку раствора начинают с угла комнаты. Смесь распределяется правилом по уровню предварительно выставленных маяков. Поверхность тщательно выравнивают, чтобы создать гладкое основание под напольное покрытие: плитку, ламинат, линолеум.

Окончательная отделка пола начинается спустя 1-1,5 месяца, такой срок необходим для высыхания бетона. В течение этого времени поверхность основания остается под полиэтиленовой пленкой, предотвращающей быструю потерю воды. При необходимости бетон периодически увлажняют.

Такой показатель как теплоемкость отлично сочетает плитку и систему теплого водяного пола. Прочный, красивый и простой в уходе материал способен удерживать комфортную температуру продолжительное время. Керамическую плитку не испортят температурные колебания, влажность, при качественном наклеивании она прослужит долгий срок.

Что такое плавающая стяжка и в чем ее особенности

Существует несколько типов конструкций, которые можно назвать «плавающим полом» и каждая из них имеет общую черту – отсутствие жесткой связки с основанием и стенами. Благодаря тому, что пирог плавающей стяжки является многослойным, в помещении обеспечивается необходимая звуко- и теплоизоляция.

Стяжка не может быть меньше установленной нормами толщины, иначе пострадают ее эксплуатационные свойства

Цементно-песчаная стяжка, уложенная плавающим способом, позволяет снизить расход раствора и уменьшить нагрузку на перекрытие, благодаря уменьшению объема расходуемой смеси. При помощи утеплителя в помещении формируется некоторое подобие чаши, в которую заливается раствор. Таким способом достигается снижение передачи ограждающим конструкциям тепла и вибрации.

Основные слои плавающей стяжки

Утеплителем в конструкции плавающей стяжки является плиты экструдированного пенополистирола или минеральной ваты. По периметру помещения вдоль стен фиксируют шумоизляционный демпферный материал, специально предназначенный для этих целей – «Изолон ППЭ», «Шуманет» и другие.

Особенности устройства плавающей стяжки сухим методом

Варианты устройства плавающей стяжки

С помощью плавающей стяжки создается независимая конструкция, отличающаяся физическими свойствами от основного строения или перекрытия. Так, стяжка, устроенная таким методом отличается температурным расширением и уровнем деформации при нагрузке.

Преимущества и особенности «полусухой» стяжки

Специальная смесь разводится водой, объем которой указан в инструкции. При выборе материала отдают предпочтение составу с модификаторами, обеспечивающими прочность и пластичность стяжки. Раствор считается готовым к работе, когда при сжатии не выделяется жидкость, а состав образует комок. «Полусухую» смесь укладывают на чистое основание, застеленное гидроизоляцией из полиэтилена или рубероида. Влагостойкое полотно должно заходить на стены около 15 см. Далее выставляются маяки из алюминиевых полос, закрепленных бетонным раствором. Под специальную смесь необходимо выполнить армирование.

Раствор последовательно укладывается по зонам пола и разравнивается правилом. Спустя 1-2 часа поверхность шлифуется машинкой с затирочными дисками. Этот процесс одновременно выравнивает и утрамбовывает раствор. На гладкое основание проще укладывать плитку. Минимальное количество воды в составе позволяет приступать к отделке пола через 4-5 дней. Среди достоинств сухой смеси:

• прочность созданного основания;
• быстрое высыхание – через 12 часов по стяжке можно передвигаться;
• простота приготовления и заливки по инструкции изготовителя;
• высохшая смесь не дает усадки, на ее поверхности не появляются трещины;
• особая консистенция состава образует конструкцию с лучшими показателями теплоизоляции, чем у бетона.

Основные рекомендации:

1. Не стоит пренебрегать теплоизоляцией при создании пирога под основание, слой утепления защитит от потерь энергии.
2. Перед заливкой бетонной стяжки проводится пробный запуск системы водяного теплого пола. Необходимо быть уверенным в качественном монтаже системы.
3. Для изготовления бетонной стяжки используется только качественный цемент, без признаков долгого хранения. От этого зависит долговечность и прочность приготовленного раствора.
4. Рекомендуемая толщина заливки составляет 10 см, но допустимы изменения в индивидуальных случаях, обусловленные диаметром труб и особенностями основания.

Если монтаж контура водяного теплого пола требует знаний и мастерства, то выполнение стяжки под плитку доступно каждому. Взявшись за работу самостоятельно, можно сэкономить средства, главное не нарушать технологическую последовательность процесса.
