Лаги и контробрешётка

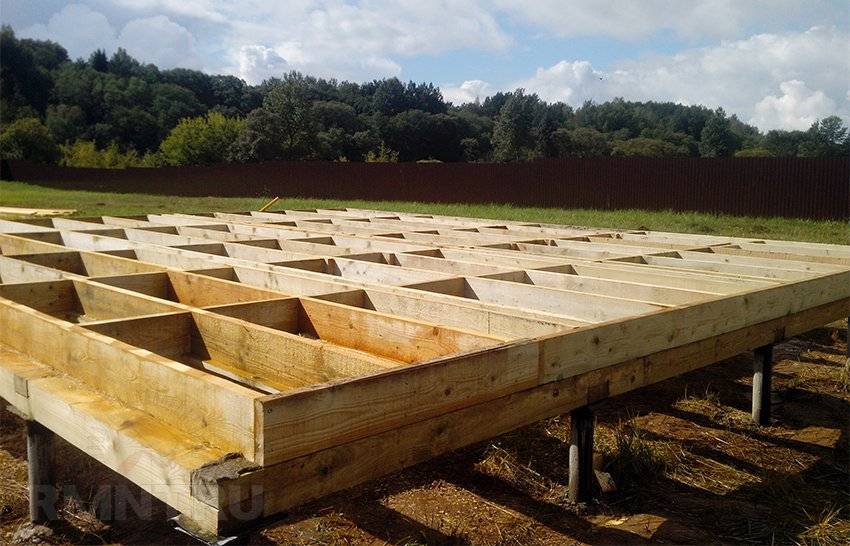

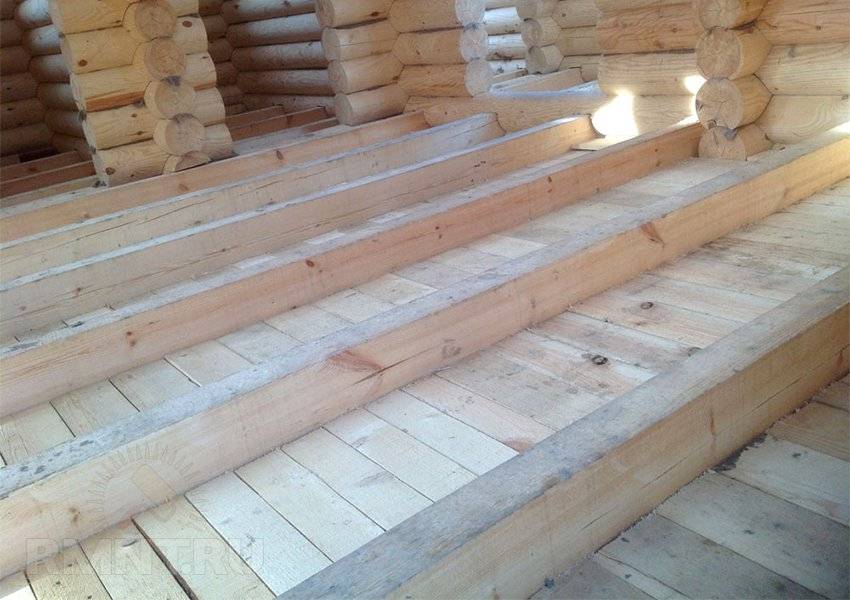

При установке лаг их располагают с шагом, соответствующим формату используемого утеплителя. Чтобы избежать частого монтажа опорных столбов, можно использовать систему перекрёстных лаг. В этом случае нижние брусья имеют сечение с равными сторонами и выполняют основную несущую функцию. Верхний ряд имеет каркасное устройство: доски, поставленные на ребро, формируют продольные ячейки, удобные для закладки утеплителя определённой ширины и крепления досок настила.

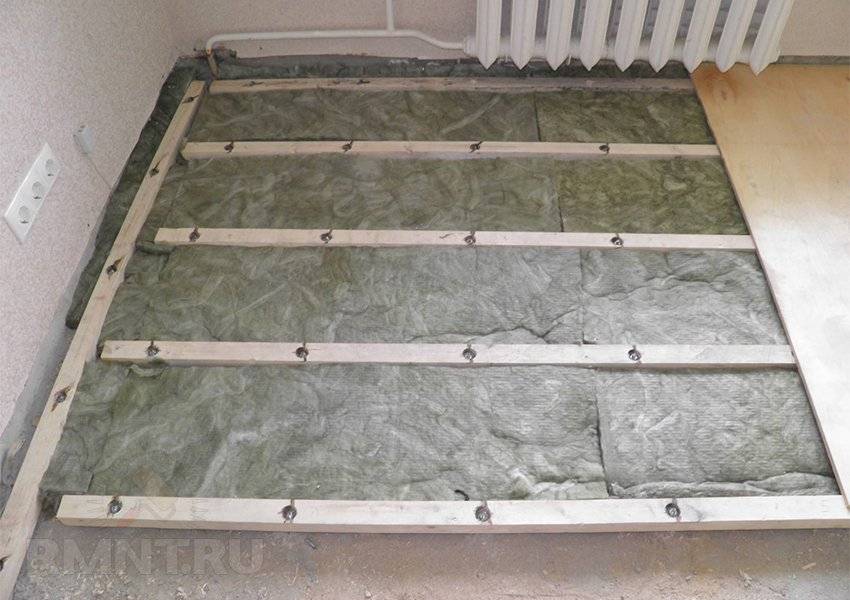

Если дом расположен на плитном фундаменте, то несущая система пола имеет простейшее устройство. Лаги формируются одним каркасным рядом, который закреплён анкерами к бетонному основанию. Плоскость монолитной основы формирует дно для ячеек под утеплитель, обеспечивая его надёжную фиксацию.

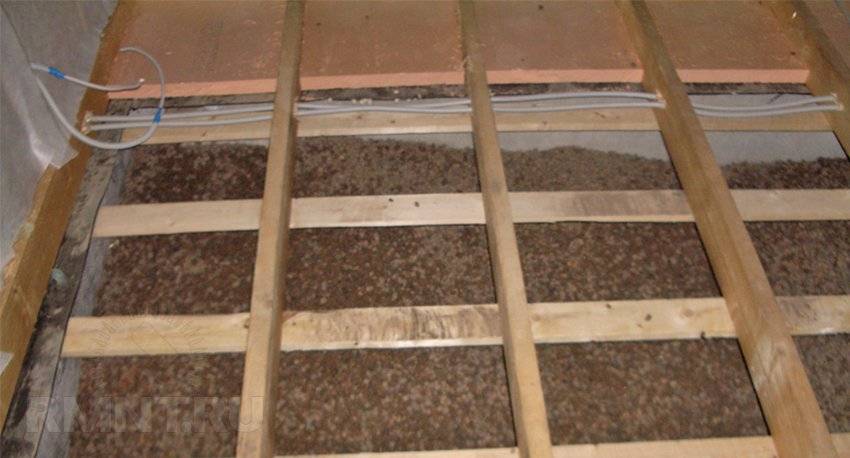

При устройстве пола по грунту подобной опорной плоскости не имеется. Один из вариантов её устроить — выполнить насыпку лёгким пористым материалом, таким как вспученный перлит или керамзит, до нижнего уровня лагов.
В ином случае лаги, формирующие ячейки для утеплителя, снабжаются продольными упорами. Брусок примерно 25х25 мм прикручивается саморезами в нижней части каждой лаги, формируя параллельные уступы. На них укладывается сетка из дранки или тонкая обрезная доска, за счёт которой и обеспечивается поддержка утеплителя.

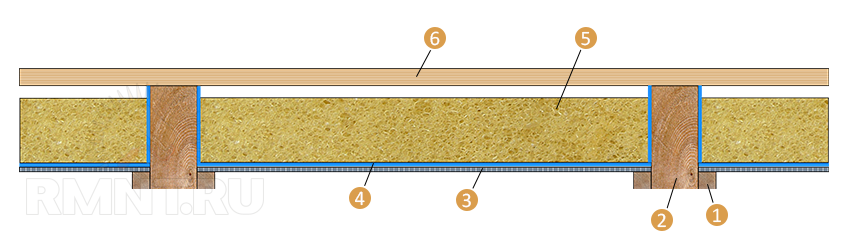

1 — черепной брусок; 2 — лага пола; 3 — сетка; 4 — пароизоляция; 5 — утеплитель; 6 — доска пола
Важно знать, что поскольку набитые бруски немного «съедают» пространство ячеек пола, оставшейся высоты может быть недостаточно для размещения утеплителя такой толщины, которая предусмотрена теплотехническим расчётом. В этом случае бруски такого же размера набивают поверх рёбер каркасной системы
Они могут располагаться параллельно или поперек верхнего ряда лаг, в последнем случае обеспечивается дополнительный зазор для проветривания утеплителя.
Устройство теплого пола – трубы с теплоносителем
Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:
- Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
- «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.
Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.
Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы
Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.
Особенности подготовки основания под теплый пол
Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.
Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.
Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.
Удобства и проблемы монтажа
Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».
Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются
При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.
| Схема | Плюсы | Минусы | Применение |
| Змейка | Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка | Разница температур в начале и конце участка | Используется для небольших помещений, где различие температур несущественно |
| Сдвоенная змейка | За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола | Сложнее в монтаже, требует большого числа поворотов | Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов |
| Спираль (улитка) | Чередование холодных и теплых участков обеспечивает ровный нагрев | Неприменима для маленьких помещений | За счет меньшего числа поворотов допускает уменьшение расстояния между трубами |
Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.
Используемые материалы
Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.
При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.
Последствия нарушения последовательности
Пирог для каждого типа деревянного перекрытия несет на себе определенные функции. Нарушение последовательности слоев или их отсутствие может привести к негативным последствиям.
Цокольная конструкция дает прочность полу первого этажа, который несет на себе основную нагрузку. Если отсутствует утепление или оно выполнено ненадлежащим образом, то пол будет промерзать в зимнее время года.
Без вентиляции или гидроизоляции деревянная конструкция будет отсыревать и гнить.
Несоблюдение особенностей пирога приводит к:
- снижению температуры в здании;
- появлению сырости и грибка;
- выпадению конденсата и образованию плесени;
- повышению затрат на обогрев дома;
- постепенное разрушение деревянной конструкции изнутри.
Кроме этого, следует уделить внимание выбору материала для каждого слоя
Делаем проект и расчет
Прежде чем закупать материалы и приступать непосредственно к укладке, обязательно нужно рассчитать основные параметры системы отопления, составить схему размещения оборудования и определить маршрут прохождения греющих контуров. Это поможет вам закупить необходимые комплектующие в требуемом объеме, облегчит монтаж и избавит от ошибок в работе.
Также можно воспользоваться специальными программами, которые выполняют все необходимые расчеты на основании введенных данных. Или вручную для каждого помещения нарисовать раскладку теплого пола. При составлении плана стоит учитывать следующие нюансы:
- Греющий контур изготавливается только из цельных отрезков трубы, недопустимо использовать различные соединительные элементы. При этом трубопровод стараются не прокладывать в местах, где будет установлена мебель или бытовые приборы.
- Коллекторный шкаф, в котором будет находиться распределительный узел, размещают таким образом, чтобы трубы контуров были приблизительно одной длины (допустим разбег до 15 метров). При установке под ящиком обязательно оставляют свободное пространство достаточное для подвода всех трубопроводов.
- Длина одного контура не должна превышать 100 метров, чтобы в трубопроводе не возрастало гидравлическое сопротивление, негативно влияющее на эффективность системы.
- Расстояние между уложенными трубами варьируется в пределах 10-25 см. Нельзя укладывать трубопровод непосредственно возле стены, нужно отступить от нее на 20-30 см.
Укладка контура водяного теплого пола выполняться по следующим схемам.
В закрытых помещениях — ванных комнатах, санузлах и коридорах обычно укладывается «улитка», обеспечивающая равномерный прогрев всей поверхности пола. На кухнях и в комнатах, где более высокие теплопотери из-за наличия окон и балконов, предпочтительнее использовать схему укладки водяного теплого пола под плитку в виде «змейки».
После всех расчетов для теплого пола подбирается оборудование — коллекторная группа, теплоизоляционный материал, трубы греющего контура и т.д. Эти работы стоит также доверить профессионалам или обратиться за помощью к специалистам магазина, где приобретается все необходимое.
Выбор тепло- и гидроизоляции
В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.
На фото утеплитель керамзит
Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.
Опилки как утеплитель
Минвата (или стекловата) — также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.
Внешний вид минваты
Маты минваты
Пенопласт – один из самых удобных во всех отношениях вариантов. Он дешевый, имеет хорошие теплоизоляционные качества, прост в укладке. По нему можно делать плотную армированную стяжку. Из той же серии – экструдированный пенополистирол, он более устойчив к влаге.
Пенопласт для утепления
Экструдированный пенополистирол
Гидроизоляция
Это не менее важный компонент пирога пола. Самый простой вариант – это полиэтиленовая пленка.
Полиэтиленовая пленка
Второй вариант – это оклеечные рулонные материалы, состоящие из непромокаемого материла с нанесенным на него битумно-полимерным составом. Его применение оправданно там, где подземные воды подходят близко к поверхности. Чаще всего для этой цели используют рубероид.
Рулонная гидроизоляция
Наиболее технологичный и самый дорогой вариант – это мембранное покрытие. Оно представляет собой самоклеющуюся пленку, состоящую из трех слоев – жесткой пластиковой пленки, битумно-полимерного и антиадгезионного слоя. Ее удобно применять для создания гидроизоляции в помещениях со сложной конфигурацией.
Профилированная мембранная гидроизоляция
Какие слои конструкции существуют?
Монтаж сооружения конструкции необходимо выполнять по правилам. Пирог деревянного перекрытия состоит из:
- балок;
- подшивки;
- лаг;
- теплоизоляции;
- пленки для гидро- и пароизоляции;
- звукоизоляции.
Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.
Балки
Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.
В период эксплуатации здания балки несут на себе всю нагрузку
Поэтому основное внимание следует обратить на расчет балок перекрытия
Подшивка
Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.
Лаги
Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.
Утепление
Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.
Основные критерии выбора утеплителя:
- воздухопроницаемость — балки должны дышать;
- теплопроводность;
- влагостойкость;
- пожаробезопасность материала;
- срок эксплуатации
- экологичность.
Укладка утеплителя производится между лагами.
Виды утеплителей для чердачного перекрытия:
- насыпные;
- рулонные;
- напыляемые;
- плитные.
Пленки для гидро- и пароизоляции
Дерево – крайне чувствительный материал к избытку влаги.Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.
Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.
Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.
Мембрану следует укладывать на балки, а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.
Подробнее о паро- и гидроизоляции деревянных перекрытий в этой статье.
Звукоизоляция
Основное требование – повышенный коэффициент звукопоглощения.
Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.
Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте здесь.
Формирование продухов
Неотъемлемая характеристика качественного утепления деревянного дома – вентилируемость нижней точки «пирога», система проветривания подпольного пространства. Чем лучше продумана схема вентиляции, тем лучше утеплитель и лаги защищены от переувлажнения в результате конденсации (точка росы)
Вентиляция также предотвращает скопление под домом вредного для здоровья человека газа радона.
Площадь продухов подполья составляет 1/400 общей площади подполья. Например, чтобы сделать правильное утепление своими руками для дома 100 кв. м., понадобится 14 вентиляционных труб диаметром 150 мм.
Желательно делать фундамент высотой не менее 40 см для лучшей вентиляции. Дополнительная изоляция влаги достигается укладыванием пароизоляции на открытый грунт под домом и посыпанием ее 100-мм слоем песка.
Подробная пошаговая инструкция
Мало кто знает, что перед сборкой нижнего настила нужно позаботиться о вентиляции подпола. Для этого специалисты рекомендуют в углах строения просверлить несколько крупных отверстий. Их потом можно закрыть решеткой. Затем весь подпол обрабатывается антисептиком.
Этап № 1 – готовим лаги
Что такое лаги? Это бруски, при помощи которых собирается чистовой пол в деревянном доме. В качестве них может быть использована древесина второго и даже третьего сорта. Так как часто подобные бревна имеют не очень ровную поверхность, стоит их немного доработать. Для этого сторона, на которую будет крепиться напольное покрытие, выравнивается топором.
Особо стараться не нужно, но попытаться сделать бревно ровным на данном участке придется. От этого будет зависеть горизонтальность будущего пола. После гравировки лаги полностью покрываются антисептиком. Устанавливать их можно двумя способами — по перекрытию и по основанию.
По перекрытию
Длинные лаги нужно правильно установить и закрепить. Чтобы это сделать по перекрытию, необходимо сначала в нижней обвязке стен сделать пазы, глубина которых равна ширине брусков. Обструганные бревна должны ровно в них лечь. Но предварительно на концы целесообразно надеть резиновую прокладку. Она будет гасить ненужные шумы.
На одних пазах тяжелая балка не удержится, поэтому ее нужно подпереть надежной опорой. В качестве нее выступят кирпичные столбы. Собираются они следующим образом. На одинаковом расстоянии друг от друга по линии расположения лаги выкапываются ямки (20x20x40). На их дно высыпается слой гравия и утрамбовывается. Следующий слой — из песка, который тоже нужно хорошо утрамбовать. На дно выкладывается квадрат арматурной сетки.
Яма заливается цементно-песчаным раствором. Для его приготовления понадобится цемент, песок и вода (пропорции 1x3x0,5 литра). После того как бетон засохнет, сверху укладывается слой рубероида, и только потом на нем выстраивается кирпичный столб.
Расстояние между лагами зависит от того, какие доски используются для финишного настила. Принцип расположения таков — чем тоньше доска, тем чаще устанавливаются лаги. Класть брус прямо на возведенные опоры нельзя, между ними должен быть снова уложен гидроизоляционный материал.
По основанию
Устройство черновых полов
Выполнить устройство чернового пола на лагах можно и по основанию. Для этого верхний рыхлый слой почвы срезается, разравнивается и засыпается щебнем. Мелкофракционный материал тщательно утрамбовывается. И только потом производится разметка расположения лаг. Положить их на щебень нельзя, нужны надежные опоры. В качестве них чаще всего используется ростверк, обмотанный рубероидом, или брусья нижней обвязки.
Опорные столбы в данном случае тоже устанавливаются на фундамент. Он возводится по той же технологии, как и для кирпичных опор. Сверху на него укладывается слой гидроизоляции, и только потом ставится лага. Она прикрепляется к столбу дюбелями, уголками и саморезами. Укладывать лаги таким способом можно и в кирпичном доме.
Этап № 3 – крепим брус
После установки лаг начинается монтаж нижнего настила. Для этого сначала собирается опора. Для нее используется брус сечением 50×40. Его крепят к нижней части лаг с обеих ее сторон. Специалисты рекомендуют для этих целей приобретать не готовые бруски, а доску (150×40), которую потом можно будет распустить на три части. Этим вы значительно сэкономите, собирая черновые полы. Три черепка получится из одной такой доски.
Далее необходимо решить, из чего сделать полы в доме, что использовать в качестве черного пола. Новичку гораздо легче работать с готовыми листовыми материалами — фанерой, листами ОСБ или ДСП. Лучше выбирать для этих целей листы толщиной 12 мм и укладывать их в два слоя.
Чтобы их надежно закрепить, собирается обрешетка, которая формируется из дополнительных поперечных брусков и крепится к нижнему основанию опорного бруса. Стыки листов в данном случае должны ложиться на центральную ось поперечных перемычек.
Опытные мастера рекомендуют использовать в частном доме для сборки чернового основания некачественный материал. Лучше всего для этих целей подойдет бросовая доска, горбыль или штакетник. Почему? Нижнее основание активно реагирует на перепады температур и влажности. Перечисленный материал легко меняет свою форму, поэтому очень хорошо себя чувствует в таких агрессивных средах.
Закончив описываемые работы, можно приступать к укладке утеплителя. Но предварительно на нижнее основание стелется слой гидроизоляции. Это может быть обычная полиэтиленовая пленка, которой застилают все основание, формируя ниши для укладки теплоизоляционного слоя.
Почему так важно качество пола?
При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.
Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:
- основание;
- тепло– и пароизоляция;
- черновой пол;
- чистовое покрытие.
Схема слоев пирога бетонного пола
Бетонный пол в деревянном доме
Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:
- высоких энергозатрат на отопление дома;
- излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
- подгнивания внутренних деревянных конструкций.
Толщина настила чернового пола в зависимости от шага балки
Шаг балки, м | Толщина материала, см | ||
ЦСП, фанера | ГВЛ | доска | ДСП |
0,4 | 1,5 | 1,6 | 1,6 |
0,5 | 1,6 | 3,6 | |
0,6 | 1,8 | 3,6 | 2,5 |
Наконец, после укладки настила можно приступать к финишной отделке пола, и, если все сделано верно, конструкция прослужит многие десятилетия. Если в качестве финишного покрытия будет выступать паркет или ПВХ-плитка, настил должен быть двухслойным. При этом плиты, конечно же, нужно укладывать в разбежку
И еще одно важное требование. В древесно-стружечных плитах содержание эмиссии формальдегида должно быть предельно низким
Допускаются материала только групп Е0 или Е1. Несоблюдение этого условия чревато неприятными запахами в помещении и, в долгосрочной перспективе, нанесение урона здоровью жильцов.
Это интересно: Армирование стяжки пола сеткой: объясняем все нюансы
Основные элементы пола
Схема утеплённого пола для междуэтажного перекрытия в доме Для соответствия всем требованиям деревянные полы должны представлять собой многослойную конструкцию. Такое устройство позволит обеспечить прочность, долговечность и теплоизоляцию. Основными элементами пирога пола в доме являются:
Рекомендуем к прочтению:Изоспан для пола в деревянном доме
- черновое покрытие — самый нижний слой;
- гидроизоляция – второй слой, обеспечивающий сухость и тепло в комнате;
- чистовое покрытие — верхнее покрытие, предназначенное для укладки покрытия;
- напольное покрытие — видимая часть пола.
Перекрытия в доме можно разбить на насколько видов:
- цокольные — выполняет функцию пола в нижнем помещении первого этажа;
- межэтажные — находящиеся между помещениями, расположенными на разных этажах, например — первого и второго;
- мансардные — отделяющие друг от друга помещение верхнего (обычно второго) этажа и мансарду или чердак.
Статья в тему: Расчет материала на сарай размером 3х6 метра (+ 6 видео)
Устройство чернового пола
Пример чернового пола с установленными лагами Основными элементами являются:
- Металлические или деревянные балки — укладываются таким образом, чтобы их концы находились на фундаменте. Если расстояние между точками опоры превышает три метра, то необходимо установить дополнительные опорные столбики. В противном случае возможен прогиб балки. Опорные столбы обычно выкладываются из кирпича. Рекомендованное расстояние между балками — 60 см;
- Черепные брусья — крепятся к нижней части балок;
- Настил — в качестве настила чернового пола обычно используются плиты дсп. Они укладываются на черепные бруски без дополнительного крепления;
- Слои изоляции — состоят из гидроизоляции и утеплителя. В качестве утеплителя можно применить минеральную вату или маты из стекловолокна. Для гидроизоляции можно использовать полиэтиленовую пленку. Часто, особенно при устройстве пирога пола в ванной комнате и на первом этаже применяют вспененный полиэтилен. На перекрытиях между этажами и в ванных комнатах обычно используют более легкое стекловолокно.
Устраивая пол первого этажа дома, необходимо уложить на грунт металлическую армирующую сетку и слой рубероида для лучшей гидроизоляции.
Чистовой пол
В качестве чистового настила применяют деревянные доски, по краям которых есть приспособления для соединения досок между собой по принципу «паз — шип». Для лучшего крепления можно воспользоваться металлическими саморезами или гвоздями. Расстояние от краев досок до стен должно составлять около двух сантиметров, чтобы компенсировать возможное расширение досок. Доски укладывают в направлении, перпендикулярному окну.
Многие слышали о «плавающих полах». Что же это такое? Для лучшей звукоизоляции, а также для улучшения вентиляции под настилом, можно доски уложить по лагам, не прикрепляя их к стенам. Такая конструкция называется «плавающий пол». Плавающая конструкция пола позволяет также дереву настила расширяться при воздействии высоких температур без риска деформации досок. Такое «плавающее» устройство чаще применяют на перекрытиях верхних этажей, в мансардах и на чердаках, особенно, если крыша дома изготовлена из металлопроката, профлиста и других металлических материалов.
