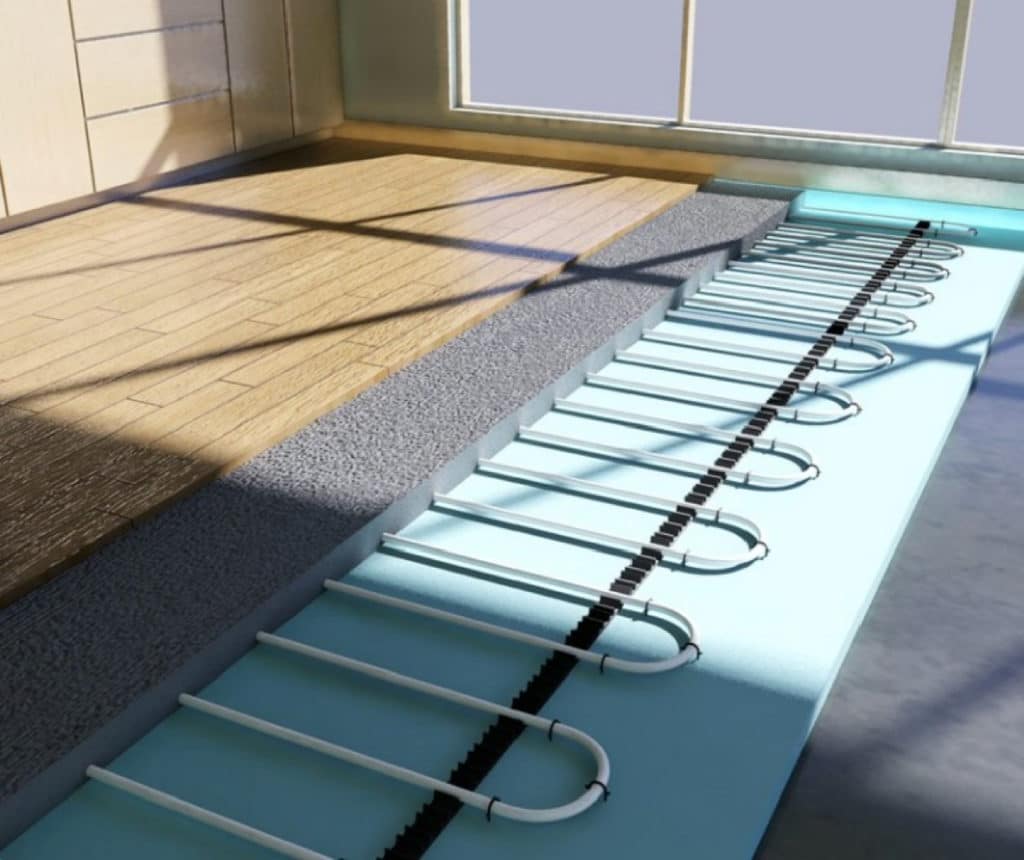

Подложка для теплого водяного пола

Нюансы работы

Все вышеперечисленные особенности монтажа стяжки являются основными. Однако существуют и дополнительные тонкости, которые также следует запомнить, прежде чем приступить к отделочным работам и эксплуатации.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой. Очень часто сразу после ввода в эксплуатацию пола трубы начинают протекать, покрываются коррозией или ржавчиной. Надежное предотвращение тепловых потерь обеспечивается укладкой теплоотражающего слоя.

В первую очередь требуется проверить состояние труб непосредственно перед заливкой

Следует внимательно подбирать используемые материалы при монтаже теплого пола. Основным таким материалом является цемент. Большинство марок этого средства по прошествии определенного периода времени начинают слеживаться, теряют качественные характеристики. Профессионалы рекомендуют покупать цемент накануне его использования, чтобы он слишком долго не оставался в бездействии и не утратил свои свойства.

Дальнейший уход за готовой стяжкой не вызывает затруднений. Главное – обеспечить нормальную влажность в течение недели после того, как будет выполнена заливка. Это необходимо по той причине, что цемент становится наиболее прочным через 25 дней после того, как раствор будет приготовлен.

Чтобы поддерживать различные химические процессы, благоприятно воздействующие на состояние покрытия, нужно использовать обычную воду. Материал должен окончательно застыть, однако высохнуть не полностью. По причине естественного высыхания стяжки материал совсем не успеет застыть, его эксплуатационные свойства не будут отвечать требованиям. Таким образом, стяжка может высохнуть только после того, как достигнет требуемой прочности. В противном случае возможно растрескивание застывшего раствора.

Схема подключения теплого водяного пола

Выбор подложки под теплый водяной пол

Если выбор остановился на водяном теплом поле, то и подложка должна быть для него подходящей и соответствовать рекомендациям опытных строителей, производителей комплектующих теплого пола и специалистов в сфере водяного отопления.

Практически все специалисты этой сферы сходятся в том, что отдельное внимание требует теплоизоляция между несущими основаниями (стены и пол) и системой водяного обогрева. Правильно подобранная теплоизоляция (при условии соблюдения прочих рекомендаций) позволит использовать теплый пол, как главный, а то и единственный, источник тепла в отапливаемом помещении, а также сэкономит энергию, которая бы без теплоизоляции тратилась на обогрев улицы или соседей

Помимо этих вполне очевидных вещей, хорошая подложка сопутствует равномерному распределению тепла в помещении и благотворно влияет на микроклимат.

Практически все специализированные подложки под теплый водяной пол обладают теплоизоляционными свойствами, поэтому в статье мы будем рассматривать именно их.

Выбор подложки под теплый пол

Подложка – это тонкослойная синтетическая или полусинтетическая продукция, используемая в «плавающих» системах укладки покрытий (ламинат, паркетная доска и др.). Подстилающий слой защищает финишную облицовку от мелкого песка, остаточной влажности, нивелирует мелкие дефекты основания, обеспечивает частичную звуко- и теплоизоляцию.

Исходя из последнего, разумно предположить, что сплошной пласт подкладочного материала с низким коэффициентом теплопроводности будет препятствовать передаче тепловой энергии от системы подогрева основания к облицовке. Поэтому подложка под ламинат для теплого пола должна быть:

Плотной, с минимальным содержанием воздуха.
Тонкой.
С максимально возможным коэффициентом теплопроводности.

Согласно европейскому стандарту EN 4725 и техническим рекомендациям по укладке напольных покрытий на системы подогрева/охлаждения пола от концерна Unilin:

1) Максимально допустимая величина теплового сопротивления (R) комбинации ламинат + подложка должна соответствовать величине 0,15 м²*К/Вт
2) Для нормального охлаждения пола показатель должен соответствовать 0,09 м2*К/Вт и ниже.

Указанные величины можно определить по техническим брошюрам или спецификациям, которые известные производители размещают на официальных сайтах. Как правило, имеется отдельный раздел информационной поддержки, где можно скачать или просмотреть требуемые материалы.

Объясним для чего это нужно. Чем толще ламинат и выше его плотность, тем больше коэффициент его теплового сопротивления. Недостаток тепла вы, скорее всего, постараетесь компенсировать подъемом температуры. Следствие — перегрев нижней стороны ламинированного пола, появление щелей. Вот и получается, что одно нерациональное решение приведет к порче покрытия и возросшим затратам на отопление.

Производители подстилающих продуктов предлагают для систем подогрева использовать следующие виды:

Изделия с перфорацией, то есть материалы с частыми проколами небольшого диаметра. Толщина – от 1 до 2 мм. Подложка под ламинат для водяного теплого пола выпускается в виде листов или сложенных гармошкой пластов экструдированного пенополистирола и полиуретановых матов. Кстати, изделия с перфорированием не обеспечивают полноценную пароизоляцию, поэтому при желании можно найти продукцию, кашированную полиэтиленом. Края пленки при этом могут выступать за пределы подкладки на 5-10 см для формирования перехлеста.
Листы ЭППС с вырубкой, то есть небольшими «окошками», способствующими передаче тепла от стяжки вверх. Толщина – до 3 мм.
Подкладки с увеличенной степенью теплопередачи – это продукция композитных рулонных подстилок Tuplex, Domoflex, полиэтиленовых матов повышенной плотности (PEHD) и их аналогов с красной/розовой/оранжевой маркировкой.
Рекомендованные брендовые продукты известных производителей ламината. Например, Pergo Silent walk, QuickStep Unisound, Balterio Boost Plus и др.

В качестве альтернативы под ламинат некоторые мастера рекомендуют использовать строительный картон толщиной 2-3 мм. Идея действительно неплоха, качественный материал подходит по всем параметрам. Но при выявлении дефектов пола производитель может отказать в удовлетворении претензии к качеству продукции.

На стяжки с электрическими кабельными «теплыми полами» ламинат укладывать нельзя! Это правило установлено производителями. Разрешены инфракрасные пленочные теплые полы отопления, но по инструкции теплоотражающая подложка монтируется под ИК-пленку, а не на нее.

Преимущества и недостатки

Преимущества и недоставки использования матов

Использование матов в качестве теплоизоляционной подложки дает следующие преимущества:

Соответствие нормам пожаробезопасности, при возгорании они самозатухают.
Нетоксичность и экологичность.
Упругость – сохранение формы на протяжении всего срока эксплуатации;
устойчивость к температурным скачкам при включении и выключении теплого пола (от +180 до -180 градусов);
Химическая инертность, устойчивость к воздействию бактерий, гниению, окислению.
Водоотталкивающая способность. Маты предотвратят протечки воды на нижние этажи в случае разрыва труб.

Простота монтажа. Наличие дополнительных крепежных участков, куда помещаются трубы теплого пола, облегчают процесс их укладки. Установка трубопровода по любой выбранной схеме не занимает много времени.
За счет наличия монтажной разметки на матах для теплого водяного пола повышается эффективность распределения тепла в комнате.
длительный срок эксплуатации.

Единственный недостаток качественных матов – высокая стоимость. Но если брать в расчет весь «бюджет» теплого пола, весьма приемлема, поскольку затраты полностью оправдывают себя в скором времени существенной экономией при оплате счетов за энергоносители.

Основные материалы для подложки для теплых полов

И снова возвращаемся к пенополистиролу. Почему этот материал чаще всех идет в работу? Каковы его основные особенности в процессе применения?

Традиционно теплый водяной пол в большинстве случаев выглядит следующим образом. На черновую основу монтируется подложка из пенопролистирола, который накрыт сверху лавсановой пароизоляционной пленкой и металлическими пластинами. Нередко вместо пластин используются фольгированная пленка. Основная роль, которую играют металлические пластины или фольга, максимальная и равномерная передача тепловой энергии поверхности пола, от отопительного трубопровода.

К отличительным особенностям экструдированного (вспененному) пенополистирола следует отнести один из самых низких коэффициентов теплопроводности. По этому параметру, судя по данным таблицы, пенополистирол уступает только минеральной вате.

Такой материал не позволяет уйти теплу в черновой пол, а за счет взаимодействия с металлическим слоем создаются идеальные условия для равномерного распространения тепла по всей поверхности пола с максимальной эффективностью. Стяжка пола, уложенная поверх всей конструкции, становится цельным нагревательным элементом с большой площадью нагревательной поверхности.

Обычно в практической плоскости работают с пенополистиролом, плотность которого составляет 25-35 кг/м3. Толстый пенопласт используется в подложке для полов на первых этажах, которые расположены непосредственно над фундаментом или над цокольными помещениями. Здесь берется лист или плита толщиной 100 мм. При отсутствии плит необходимой толщины, укладывается пенопласт в два слоя (50мм + 50мм).

Для межпанельных перекрытий, при устройстве теплых водяных полов в городской квартире используется пенополистирол толщиной 20-30 мм.

Другими материалами, используемыми при оборудовании подложки, являются:

фольгизированные материалы;
пробковое покрытие;
минеральная вата;
минеральные маты;
ДВП;
пенофол.

Выбор того или иного материала определяется состоянием основания, на котором будет осуществляться в дальнейшем монтаж петлей водяного контура и тип напольного покрытия. Водяной теплый пол, обеспечивающий обогрев внутреннего пространства в отдельно взятом помещении, должен иметь подложку, способную выполнять две функции:

высокую отражающую способность;
препятствовать проникновению влаги в подпол при аварийных ситуациях.

Уместно сказать, что в последнее время все чаще и чаще используются профильные маты, которые являются универсальными материалами. Изделия имеют теплоизоляционный слой и бобышки, с помощью которых удобно быстро и точно укладывать петли водяных контуров.

Однако и в данном случае имеются недостатки. Гидроизоляционные свойства у подложки, сделанной из профильных матов, оставляют желать лучшего. Поэтому в такой ситуации необходимо уложить дополнительный гидроизоляционный слой.

На подложку наносится разметка, в соответствии с которой осуществляется укладка водяной трубы. Здесь необходимо учитывать шаг укладки трубы, который для теплых полов не должен превышать 30 см.

Правила установки

Монтаж подложки под теплый водяной пол выполняется по ровной поверхности

При этом важное значение имеет материал, из которого подложка изготовлена. Все работы по устройству подложки можно представить в виде определенного алгоритма действий:

готовится поверхность чернового пола. На ней устраняются перепады и все неровности. Рекомендуется для этого использовать самовыравнивающую растворную смесь;
проверяется уровень пола, составляется схема прокладки водопроводных труб;
укладывается подложка. При этом ее отражающий слой остается на поверхности. Подложку выкладывают ровным слоем по всей поверхности, на которой планируется монтировать систему теплового водяного пола. Стыковочные участки в обязательном порядке дополнительно изолируются монтажными материалами – скотчем или клеящейся лентой;
если подкладка монтируется из нескольких элементов, то их укладывают плотно, стыковочные швы проклеивают скотчем с металлизированной основой. Это позволит улучшить паро- и гидроизоляционные свойства пола.

Подложка под водяной теплый пол укладывается ровным слоем по всей поверхности

Выполнив все перечисленные мероприятия, разрешается приступать к монтированию самой отопительной системы. Опытные специалисты рекомендуют укладывать трубы исключительно на отражающие покрытия.

Если рассматривать общие требования, то подложка под теплый водяной пол должна в полной мере соответствовать тепловым возможностям системы и представлять собой дополнительный фактор по их улучшению.

Изучив все характеристики подложек для водяного пола, вы сможете сделать правильный выбор, чтобы сохранить тепло в своем доме.

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге, экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

первое с нормальным, качественным утеплителем необходимой толщины;
второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

Характеристика	Дом №1	Дом №2
Площадь пола	50	50
Температура трубы	40	40
Диаметр трубы	16	16
Утеплитель	60	20
Тепловой поток вверх	73,76	65,81
Тепловой поток вниз	18,88	58,72
Максимальная температура пола	26,82	26,18

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Разновидности

Существует две основные разновидности электрического теплого пола:

резистивный (греющий) кабель;

инфракрасный теплый пол.

Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.

Рассмотрим их по отдельности:

Греющий кабель

Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.

В продаже есть две разновидности греющих кабелей:

собственно резистивный кабель;

нагревательные маты.

Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.

Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.

Инфракрасный

Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.

Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.

Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.

В продаже имеется два вида:

стержневой;

пленочный.

Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.

С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.

Выводы

Монтаж теплых водяных полов нужно начинать с оценки ситуации и замеров. Необходимо решить, будет ли теплый пол основным или все же дополнительным видом обогрева помещения.
К выбору лучшей подложки под теплый пол нужно подходить ответственно и исходя из характеристик помещения, учитывая не только площадь помещения и предполагаемую температуру, но и влажность и высоту потолков.
Гораздо надежнее использовать те материалы, которые специально предназначены для теплого водяного пола. Такой подход не только сэкономит время, но увеличит срок службы и позволит экономить до 20% на энергию, затрачиваемую на обогрев помещения.
