Как установить встроенный в пол конвектор самостоятельно: Алгоритм и Видео

Запорно-регулирующая арматура

Для самых простых и дешевых устройств применяется ручная регулировка расхода теплоносителя. Если необходимо полностью открывать или перекрывать поток жидкости, применяют кран, где вращающаяся пробка или шар с пропускным каналом расположены перпендикулярно движущемуся потоку.

Отличием вентиля является способность не только открываться и закрываться, но также регулировать расход потока жидкости. Приемлемым вариантом является ручной дроссель, где сечение регулируемого канала значительно меньше, чем у подводящего трубопровода.

Установка внутрипольных конвекторов европейских производителей производится большей частью с автоматическими регуляторами, представленными термостатическими головками, где клапан соединен с винтовым штоком, управляемым от выносного или встроенного в корпус датчика температуры.

Необходимые инструменты и схема монтажа

Следующий после покупки прибора шаг — это подготовка к монтажу. Позаботьтесь о том, чтобы у вас под рукой были следующие материалы и инструменты:

  • труборез,
  • дрель,
  • сверла,
  • разводной ключ,
  • гаечные ключи,
  • отвертки,
  • перфоратор,
  • лопатка,
  • силикон (сантехнический, высокотемпературный),
  • саморезы и дюбеля,
  • газовый кран.

Теперь можно переходить к следующему этапу — выбору места монтажа.

Важно действовать по ГОСТу! Прежде чем вы приступите к монтажу, проведите тщательные замеры, разметку и «примерку» конвектора

Обратите внимание, что помещение, в котором вы планируете установить обогреватель, должно быть подготовлено. Уберите мебель из комнаты или накройте предметы обстановки полиэтиленом, так как работа перфоратором — это довольно пыльное дело

Монтаж газового конвектора проводят по следующей схеме.

  1. Решите, где будет отверстие для входа газовой трубы.
  2. Проделайте перфоратором в стене отверстие, ориентируйтесь на диаметр будущей трубы. Этот этап наиболее трудоемкий.
  3. Следующий шаг — просверлите отверстия под крепления нагревателя, забейте дюбеля.
  4. Подключите конвектор к вытяжной трубе. Не забудьте заделать стык силиконом, способным выдержать высокие температуры.
  5. Нагреватель к стене крепится саморезами. На этом этапе понадобится помощь, потому что агрегат имеет внушительный вес.
  6. Завершающий этап монтажа — задуйте дыры и щели пеной, чтобы избежать попадания холодного воздуха в помещение.

Предлагаем вашему вниманию образовательное видео, посвященное монтажу газового конвектора.

Где применяются

Изделия напольного типа во много раз экономичнее стандартных устройств, поэтому сегодня их используют повсеместно. Применение конвекторов для обогрева помещений с высокими потолками и большими площадями особенно эффективно: они генерируют больше тепловой энергии за определенный промежуток времени, чем их младшая сестра — батарея центрального отопления.

Конвекторы не имеют альтернативы в помещениях со стеклянными дверьми, панорамными окнами или для торговых центров с остеклением в виде череды витрин. При строительстве офисных помещений сегодня всегда используются встраиваемый вариант конвектора (например, в подоконник), а оригинальные защитные решетки, идущие вдоль панорамных окон, гармонично вписываются в современный интерьер, не мешая деловой обстановке. На входе в коммерческий банк можно встретить такой конвектор, встроенный в мраморный пол — своеобразная тепловая завеса, защищающая все помещение от проникновения холодного воздуха снаружи. Бывают также плинтусные варианты.

Что такое газовый конвектор

Сразу нужно отметить, что конвектор – это не разновидность котлов, он работает не только по другому принципу (нагревает не теплоноситель, а воздух в определенном помещении), но и имеет несколько другую область применения. Чаще всего газовые нагреватели используют в небольших домиках, где нет необходимости в постоянном нагреве. Они способны обогреть лишь комнату, где установлены.

Из чего состоит конвектор

Конструкция прибора не слишком сложная, она включает в себя:

Схема стандартного газового конвектора с вентилятором для принудительной конвекции.

  • теплообменник, который и нагревает воздух;
  • программатор – устройство для контроля и поддержания температуры в помещении;
  • контрольную панель, на которой находятся различные индикаторы;
  • газовый клапан для контроля подачи газа;
  • вентилятор, подающий воздух на клапан и теплообменник;
  • вентилятор, обеспечивающий принудительную подачу теплого воздуха в помещение.

Газовый конвектор – принцип работы

Как видно из схемы, все довольно просто. Конвектор играет роль газовой горелки, холодный воздух под действием конвекции поступает снизу, нагревается и выходит через отверстие вверху.

Работает устройство довольно просто: принцип работы основан на явлении конвекции – теплый воздух при нагревании поднимается вверх и опускается холодный. Газовые модели могут работать как методом естественной конвекции, так и принудительной. В последнем случае для подачи воздуха используется специальный вентилятор.

Преимущества и недостатки

Качество самого прибора, как и его работы, зависят от цены. Выбрав дешевую модель, вы не сэкономите, так как прибор может прослужить вам меньше года. Ремонт в сложившейся ситуации будет нерентабелен. Поэтому преимущества и недостатки мы рассмотрим исходя только из качественных устройств. Итак, плюсы:

  • экономичность и быстрый нагрев помещения;
  • простая установка газового конвектора своими руками;
  • нет необходимости делать систему отопления (водяное);
  • невысокая цена;
  • в отличие от электрических аналогов газовые модели не сжигают кислород;
  • полностью автономный режим работы;
  • не привязан к электроэнергии (кроме конвекторов с принудительной циркуляцией);
  • есть возможность подключать нагреватель к газовому баллону.

Но газовые конвекторы не лишены и недостатков:

  • если используется газ из централизованной системы, то обязательно получить разрешение на подключение устройства;
  • необходимо пробивать отверстия в стене наружу там, где будет крепиться нагреватель;
  • немалые габариты;
  • если вы решите установить несколько конвекторов, то газ придется подводить к каждому из них, причем, только снаружи здания.

Выбирайте модели со встроенным вентилятором. Они имеют большую эффективность, чем аналоги без вентилятора.

Виды конвекторов

Устройства можно классифицировать по их мощности, а также по исполнению. Если с мощностью все понятно: выбирайте тот, который способен обогреть помещение, то с типами исполнения дела обстоят немного сложнее.

Бывают два вида нагревателей:

Настенные модели могут очень удачно вписаться в интерьер.

  1. Напольные – приборы устанавливается на пол, не требуют специальных навыков и умений в монтаже. Такой конвектор может обогреть довольно большое помещение (даже промышленное), но имеет большой вес и требует особое основание.
  2. Настенные – более компактные модели, которые хорошо вписываются в интерьер дома. Зачастую устройства монтируются под окном, чтобы создавать тепловую завесу от проходящего через стекло холодного воздуха. Конвекторы этого типа имеют небольшую мощность, поэтому подойдут лишь для обогрева помещений в домах до 100 квадратов.

Существует еще один подтип нагревателей – встроенные. Они могут устанавливаться в пол или стену, не только не портят интерьер, но и украшают его. По параметрам такие модели не отличаются от настенных. Но устанавливать их сложнее, так как необходимо подготавливать нишу под прибор заранее.

При выборе конвектора также стоит обратить внимание на материал теплообменника. Последний может быть выполнен как из стали, так из чугуна или меди

Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше. Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие.

Все рассматриваемые конвекторы относятся к закрытым. Открытые также существуют, но они берут воздух, необходимый для сгорания газа, из помещения, а отходы попадают в общую вентиляцию. Из-за таких свойств устанавливать нагреватели открытого типа в жилых помещениях крайне не рекомендуется.

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Также очень сложно найти производителей, которые продавали бы вентиляторы отдельно. А это значит, что при его поломке, вам скорее всего придется покупать целый конвектор заново.

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

  • ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
  • отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
  • дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
  • оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
  • жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
  • на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

  1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

  2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

  3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

  4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

  5. Выполнить монтаж чистового напольного покрытия.

  6. Подключить подводку теплового носителя и электрического кабеля.

  7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

  8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

  • 1 — приборы со свойством конвекции;
  • 2 — электрическая проводка;
  • 3 — подача питания на 220 В;
  • 4 — модуль;
  • 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

  1. Вмонитровать конвектор в нишу чернового пола.
  2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
  3. Выравнять устройство по уровню посредством технологических болтов.
  4. Подсоединить к установленному конвектору электрические кабели.
  5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

  • бетонирование;
  • теплоизоляция;
  • пол бесшовный;
  • накладка-фиксатор;
  • юстировка по показателям высоты;
  • звукоизоляция;
  • стяжка;
  • финишное напольное покрытие;
  • подводка;
  • фальшполы;
  • уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

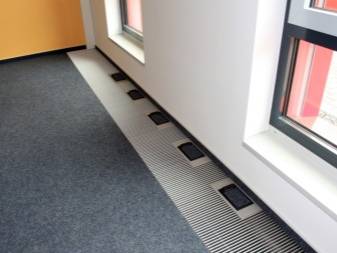

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Монтаж и обвязка батарей в полу

Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием

Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить

Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:

  • наклеить по периметру корпуса демпферную ленту;
  • не вынимать решетку до полного застывания раствора.

Решетка конвектора должна быть вровень полу.

Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора

Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.

Здесь мы проводили сравнение труб для отопления частного дома.

Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Обзор отзывов

Одним из эффективных способов определения наиболее популярных, надежных и производительных образцов отопительной техники является анализ отзывов реальных владельцев устройств и опытных специалистов. Именно подобный подход предоставляет реальную возможность выявить наиболее значимые преимущества и недостатки как конкретных моделей, так и систем в целом. Стоит заметить, что на сегодня в сети можно найти не только позитивные, но и отрицательные отзывы о внутрипольных конвекторах.

В частности, пользователи акцентируют внимание на следующих негативных моментах:

  • эффективность встраиваемых конвекторов сомнительна из-за низкой теплоотдачи, некоторые утверждают, что установка подобных устройств является практически бесполезной;
  • нередко можно встретить отзывы, в которых подобные конструкции называют настоящими пылесборниками (вся пыль при этом в процессе конвекции, особенно принудительной, поднимается наружу);
  • можно наткнуться на посты, в которых использование рассматриваемых систем отопления характеризуют как хлопотное и дорогостоящее решение, при этом акцент делается на том, что установка внутрипольных отопителей целесообразна только при наличии больших площадей остекления, в других случаях речь идет о бессмысленных переплатах;
  • еще одним важным моментом для многих является стоимость конвекторов, чаще всего сравнивают затраты на монтаж и обслуживание встраиваемых устройств и теплого пола.

Невзирая на все перечисленное, можно без особого труда найти и множество положительных отзывов

Сторонники данной технологии обращают внимание на функциональность, производительность и эстетичность. Стоит отметить, что подобные системы достаточно давно и успешно эксплуатируются в Соединенных Штатах и Канаде. Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели

Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели.

Об устройстве и монтаже внутрипольных конвекторов смотрите в следующем видео.

Особенности монтажа

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

Внутрипольный конвектор POLVAX

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы

  1. Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.

  2. Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
  3. Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
  4. Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

Установка внутрипольного конвектора

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

Шаги, фотоОписание действий

Шаг 1

Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.

Шаг 2

По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.

Шаг 3

Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.

Шаг 4

К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.

Шаг 5

Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.

Шаг 6

Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.

Конструкция и принцип работы

Конвектор напольный – это прибор отопления нового поколения, который способен идеально вписаться в дизайн любого интерьера, так как данное устройство практически невидимо и не скрадывает пространство. Главная особенность заключается в том, что изделие помещается в специальную нишу, созданной в полу, а сверху закрывается декоративной решеткой, которая устанавливается вровень с напольным покрытием.

Что касается используемого источника тепла, то в этом качестве конвекторы применяют электричество и воду.

Электрическое устройство оснащается ТЭНом и применимо в любом месте, где есть доступ к розетке. С финансовой точки зрения такой прибор значительно ударит по карману, но благодаря простоте монтажа и подключения, электрические модели выигрывают, так как не требуется прокладки коммуникаций.

В то же время, напольный водяной агрегат более экономный в процессе эксплуатации, однако требует подведения отопительной магистрали.  Водяной конвектор можно определить, как разновидность системы теплого пола, но у которого отличается принцип работы. Теплый пол выдает лучистый и конвекционный поток, а в нашем случае применяется только одна, конвекционная, составляющая.

Конструкция этого устройство очень проста. Конвекционный теплообменник помещен в металлический корпус и подключается к трубопроводу. Снаружи корпуса имеется посадочное место для установки декоративной решетки с высоким запасом прочности, рассчитанным на определенное давление весом человека.

По своим конструктивным особенностям такие отопительные агрегаты бывают следующих типов:

  • с естественной циркуляцией воздушных потоков;
  • с вентилятором и принудительным перемещением воздушных масс;
  • с функцией нагрева/охлаждения и подачи притока воздуха с улицы.

При работе прибора первого типа воздушные потоки нагреваются теплообменником и естественным образом поднимаются наверх, смешавшись с холодными воздушными массами в области оконного проема.

Внутрипольные водяные нагреватели, оснащенные вентилятором, функционируют намного лучше, так как в них более интенсивно тепло снимается с пластин теплообменника и принудительно направляется наверх, вынуждая воздушную среду комнаты постоянно перемещаться. Поэтому агрегаты с вентилятором пользуются наибольшей популярностью.

Устройства третьего типа – это дорогое удовольствие. В них реализуется возможность подсоединения к многоконтурной системе, а в теплообменник можно подать, как горячую, так  холодную воду, а также патрубок для притока воздушных масс. Управляется данный нагреватель выносным электронным блоком, который может управлять работой сразу нескольких агрегатов.

Обратите внимание! Внутрипольные конвекторы третьего типа полноценно работают лишь как элемент централизованной отопительной системы, и нагревать и охлаждать воду самостоятельно не могут, теплоноситель нужно по трубопроводу подавать к прибору. Приточные воздушные потоки тоже обрабатываются в вентиляции, попадая в агрегат по воздуховоду

Принцип работы

Чтобы понять причины активного роста популярности внутрипольных конвекторов водяного отопления, необходимо оценить конструктивные особенности и технические характеристики подобных устройств

Многие владельцы в первую очередь акцентируют внимание на их функциональности. При этом есть моменты, которые стоит учитывать

  1. Встроенный в пол конвектор обеспечивает эффективную защиту жилого помещения от потоков холодного воздуха, создавая при этом своеобразную тепловую завесу.
  2. Эти устройства качественно и максимально оперативно создают комфортный микроклимат даже в больших по площади помещениях с высокими потолками.
  3. Как показывает практика, встраиваемые в полы элементы системы отопления становятся единственным правильным решением при необходимости обогрева просторных зданий. Это обусловлено, прежде всего, равномерным распределением прогреваемых воздушных потоков. Ускорить процесс и повысить его эффективность способны специальные вентиляторы.
  4. Конвекторы, расположенные вдоль остекления, минимизируют риски появления конденсата, который в свою очередь становится причиной образования плесени и грибка.
  5. С учетом всех нюансов, технических характеристик и эксплуатационных показателей можно сделать вывод, что встроенные отопительные приборы по эффективности выигрывают у классических радиаторов.

Благодаря перечисленным возможностям спрос на рассматриваемые конвекторы уверенно растет. Естественно, у такого подхода к монтажу систем отопления существуют наряду с достоинствами и определенные минусы, а также целый перечень нюансов. При этом многие владельцы считают внутрипольные устройства ярким примером техники новой генерации, способной гармонично вписаться в любой интерьер.

Подобные устройства практически незаметны и визуально не скрадывают пространство в помещении. Местом расположения встраиваемого конвектора является ниша, оборудованная в полу. Верхняя ее часть закрывается декоративной решеткой, превращающейся в один из элементов дизайнерского решения.

В качестве источников тепла используются вода или электроэнергия. Особого внимания заслуживает именно первый вариант.

Конструкция конвекторов, представляющих собой составную часть водяной системы отопления, достаточно проста. Теплообменник в данном случае помещается в прочный металлический корпус (чаще всего каркасный) и подключается к трубопроводу. Наружная часть этого корпуса имеет специальные элементы, предназначенные для установки упомянутой выше решетки. Помимо декоративных она выполняет и защитные функции, поскольку способна выдерживать максимальные нагрузки, включая вес человека.

С учетом конструктивных особенностей и технических параметров представленные сейчас на рынке встраиваемые в пол конвекторы для систем водяного отопления разделяют на следующие виды:

  • устройства с естественной циркуляцией нагреваемых потоков;
  • нагреватели, оснащенные вентиляторами для обеспечения принудительной циркуляции воздушных масс;
  • конвекторы с опцией подачи воздуха с улицы.

В первом случае потоки воздуха, нагреваемые теплообменником, самостоятельно поднимаются вверх. Как показывает практика, приборы, оборудованные вентиляторами, являются более эффективными. К третьей категории относятся более дорогостоящие конвекторы. Подобные системы, которые могут быть многоконтурными, предусматривают подачу как горячей, так и холодной воды, а также патрубка для притока воздуха.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
