Температурное выравнивание водяного теплого пола
С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.
Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей (спальня, гостинная и т.п.) температура поверхности не должна превышать 26-29 o C. В помещениях с временным пребыванием людей (ванная, коридор) – не более 35 o C. Фактически часто жители домов нарушают эти нормы по причине их не знания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.
Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы:
- температура воды в подающем коллекторе выше 45 o C;
- расчетная удельная тепловая мощность теплого пола больше 120 Вт/м 2
Свои индивидуальные параметры внутрипольного отопления вы сможете подобрать в онлайн-программе расчета теплого пола. Занесите свои исходные данные и попробуйте поэкспериментировать с показателями.
Итак, температурное регулирование водяного теплого пола возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности
Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении
Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.
Обсудить эту статью, оставить отзыв в Google+ | Вконтакте | Facebook
Сегодня многие владельцы жилья отдают предпочтение системам отопления жилых помещений, в которых ведущее место отводится теплым водяным полам. Используя тепловую энергию жидкого теплоносителя, можно добиться высоких качественных показателей в обогреве жилья. Сама конструкция отопительной системы уже на первый взгляд дает все основания считать подобный способ обогрева эффективным. Принцип работы водяных полов в корне отличается от традиционных способов обогрева. В данной ситуации важна функциональность каждого элемента, прибора и устройства, включенных в единый комплекс оборудования.
Качественная работа системы обогрева во многом зависит от того, насколько грамотно расходуется теплоноситель в трубопроводах водяных полов. С этой задачей справляются коллекторы теплого пола, которые вместе с расходомерами обеспечивают рациональное распределение котловой воды в отопительные контуры. Что собой представляет технологическая связка «коллектор – расходомер», насколько важны ее функции, и каким образом она действует? Постараемся ознакомиться более детально с этими и многими другими вопросами.

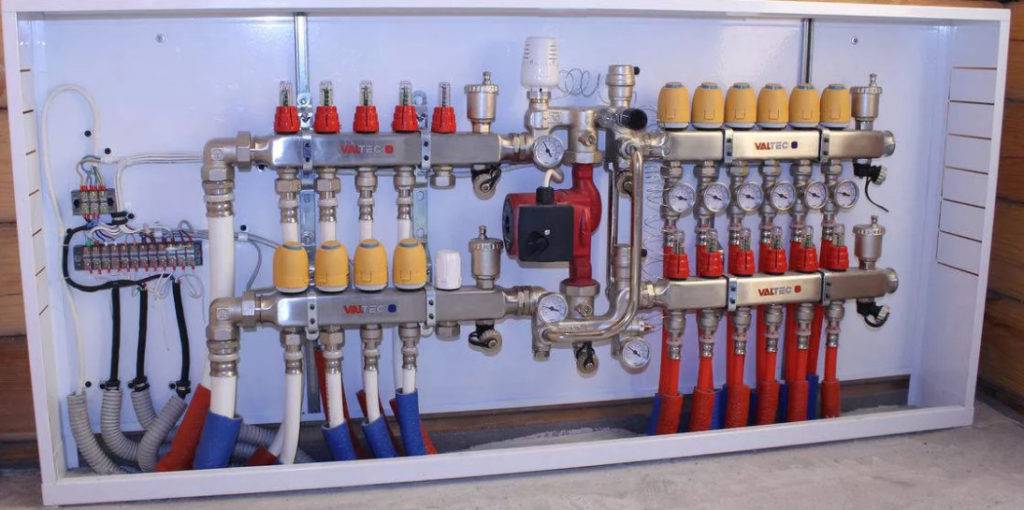

Монтаж и настройка коллектора теплого пола – как выполнить
Где размещать коллектор
Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, – нужно соблюдать уровень.
Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.
Чаще коллекторы производителем собираются для подключения “слева”. При необходимости подключать “справа”, выполняется перестановка узлов изделия в соответствии с инструкцией.
Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.
Закрепление
Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.
Комплектация, конструкция коллектора
Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.
1. Циркуляционный насос.
После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.
Теплоноситель в системе
Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.
Как заполнить систему теплого пола
Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.
Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.
Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.
Настройка расхода в коллекторе по температуре теплоносителя
Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие
Клапан 2 полностью открытый.
3 полностью открытый.
4 полностью закрытый.
Насос 1 включенный.
В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.
Установка, настройка насоса
В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 – 6 коллекторов или 15-60 для 7 – 10 коллекторов.
Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением – ALPHA2L.
В первом случае настройки ограничены режимами “Фиксированная скорость”. В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 – 10 градусов.
Как балансировать контура теплого пола
Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.
Шестигранным ключем на 5 мм снимается крышка (А).
Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Как выбрать терморегулятор для электрического теплого пола
Итак, вы планируете монтаж электрического теплого пола. Как регулировать температуру при этом? При подборе терморегулятора, внимательно изучите 5 главных параметров. Зная их, вы сможете найти такой блок управления, который идеально будет подходить под используемый кабель и удовлетворит все ваши ожидания.
- Наибольшая мощность пола. Если мощность пола будет выше мощности терморегулятора, то кабель не будет нагреваться до достаточной температуры. Когда размеры помещения достаточно большие, то рекомендуется установить несколько датчиков. Подключение программатора происходит в одну сеть, вследствие чего общая мощность будет более 3 кВт. В случае, когда потребляемая мощность — больше, вы просто монтируете несколько регуляторов отдельно в разных местах комнаты.
- Тип монтажа. Регуляторы могут быть накладные (закрепляются при помощи особого короба) или же встраиваемые в стену (высверливается отверстие). Обычно в инструкции содержится схема подключения электрического регулируемого теплого пола к терморегулятору. Там же содержится информация о правильной установке техники.
- Тип управления. То, как функционирует контроллер управления электрическим теплым полом, определяется конструктивными особенностями датчиков, блока, который регулирует температуру и тому подобное. Регулятор, оснащенный встроенным и выносным датчиками одновременно, признан максимально точным в своей работе.
- Функциональные и эксплуатационные особенности. Как вы уже знаете, регуляторы могут быть программируемые или непрограммируемые. Программаторами удобно пользоваться, у них есть множество дополнительных функций. Управлять такими устройствами вы можете с пульта дистанционного управления или при помощи Интернета. Но это далеко не все особенности программатора. Благодаря блоку управления вы можете устанавливать разные режимы работы на длительный срок.
- Дизайн. Корпус регулятора может быть разной формы и цвета. Рекомендуется подбирать прибор такого цвета, который будет идеально подходить под дизайн вашего дома. Или же установить регулятор, похожий на розетку или выключатель.
Регулировка теплого водяного пола в ручную
Ручное регулирование считается более простым, но менее удобным. Такая настройка температуры осуществляется следующими регуляторами теплого пола:
- Клапанами. Их вращение регулирует количество поступающей в петлю подачи горячей воды. Каждая петля снабжена своим вентилем. Способ надежный и экономичный, но неудобный, так как каждый контур нужно регулировать, опираясь на свои ощущения и если влияние погоды (или других факторов) того требуют, приходится постоянно корректировать температуру;
- Регулирование теплого пола с расходомерами. Также используются вентиля, но меньше сложностей. Расходомер, установленный на петле подачи воды, можно настроить на объем, оптимально соответствующий длине контура. Возможная разница между расходомерами в одной системе – 0,3 – 0,5 литров.
Ручная регулировка водяного теплого пола
К плюсам ручного регулирования относится простота используемых механизмов: систему обогрева можно установить самостоятельно. Это будет недорого и относительно надежно. Замена элементов при поломке тоже обойдется в приемлемую сумму
Большой минус – необходимость постоянной ручной настройки, а это временные затраты и повышенное внимание к процессу отопления
Терморегулирование электрических полов
Электрический блок, согревающий пол, поддается настройке, причем отлаживается работа нагревательного устройства. Это делается путем включения и выключения нагрева, регулировки температуры, а также настройки повторяемости процесса включения и выключения тепловых элементов.

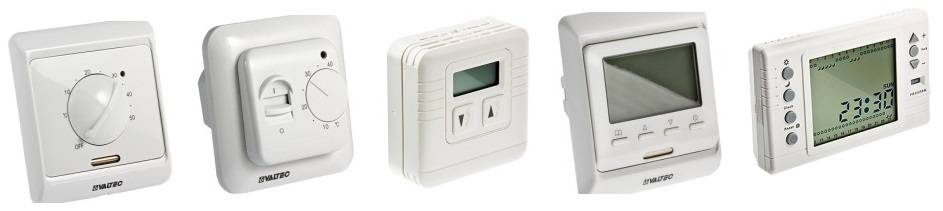

Терморегуляторы для электрического теплого пола
Управлять электрическим настраиваемым полом позволяют специальные панели. Они различаются по внешнему виду, по месту назначения установки, по средству крепления и числу подсоединяемых датчиков.
Благодаря панели управления экономится электроэнергия, предоставляется возможность регулировать температурный режим без перегрева.
Принцип работы панелей особенный:
При выборе своего варианта теплого пола рекомендуется внимательнее отнестись к цифровому проекту. Преимущества складываются из удобства в эксплуатации, доступной цены.
К тому же разнообразие дизайнерских решений способствует вхождению в общий колорит оформления квартиры
Важно также, чтобы сочетались габариты датчиков и предметов нагревания
Температурное выравнивание водяного теплого пола
С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.
Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей (спальня, гостинная и т.п.) температура поверхности не должна превышать 26-29oC. В помещениях с временным пребыванием людей (ванная, коридор) — не более 35oC. Фактически часто жители домов нарушают эти нормы по причине их не знания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.
Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы:
- температура воды в подающем коллекторе выше 45oC;
- расчетная удельная тепловая мощность теплого пола больше 120 Вт/м2
Свои индивидуальные параметры внутрипольного отопления вы сможете подобрать в онлайн-программе расчета теплого пола. Занесите свои исходные данные и попробуйте поэкспериментировать с показателями.
Итак, температурное регулирование водяного теплого пола возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности
Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении
Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.
Обсудить эту статью, оставить отзыв в | |
Оптимальные температурные параметры
Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:
- оптимальной считается температура поверхности пола 28С;
- если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
- для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.
Подготовительные работы
Обязательно перед тем, как выполнить подключение регулятора температуры, следует обратить внимание на инструкцию, которая прилагается к нему. Особого внимания заслуживает пункт, в котором конкретно идет речь об установке датчика, и порядке осуществления данной работы, ведь у разных производителей эти процессы отличаются
Сперва необходимо снять переднюю панель, аккуратно разобрать управляющий механизм, на простых моделях он в виде колесика.
Для снятия с помощью отвертки нужно поддеть элемент, а далее открутить винт, который закрепляет переднюю панель к самому механизму. В других моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
Однако если не получается снять панель, то не следует снимать ее с помощью механического воздействия. Ведь таким способом можно с легкостью сломать защелки, а для решения подобной проблемы придется просто купить новый регулятор. Для избежания данной проблемы необходимо просто внимательно изучить инструкцию и попробовать снова снять панель, но уже в правильной последовательности.
Следующий шаг – это приобретение приспособлений для установки терморегулятора теплого пола.
Первое, что необходимо иметь – это гофротрубу. Обычно она идет в комплекте с датчиком, однако если производителем не предусмотрен такой комплект, то ее нужно купить отдельно.
Идеально подходящий диаметр гофры – 16мм. Для того, чтобы определить необходимую длину гофры, следует определить на какой высоте будет установлен регулятор температуры, и на каком расстоянии от стены будет стоять температурный датчик. Далее от обозначенной высоты с помощью рулетки нужно измерить длину до датчика, который будет в полу.
Как работает сервопривод для теплого пола?
Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.
Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.
Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.
Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.
Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.
После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.
Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).
Какой сервопривод ставить на управление температурой водяного теплого пола?
Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.
Процесс заправки теплоносителя
До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.
Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.
На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.
Температурный режим
Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя
Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения
Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.
Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.
Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.
В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться
Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.
Выводы и рекомендации
Судя по отзывам на форумах, домовладельцы знакомы с гребенками, оснащенными смесительным узлом и насосом. Примечательно, что далеко не все мастера знают о существовании термоголовок типа RTL. А они позволяют значительно снизить цену гребенки теплого пола, устанавливаемой в загородном доме небольшой или средней площади (до 250 м²). Отсюда рекомендации:
- По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, тогда не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м.
- Если количество петель достигает 10 и более, а подающая магистраль от котла довольно длинная, подберите более мощный основной насос. Можно поставить агрегат Grundfos Alfa-2 15—60 с функцией Autoadapt для экономии электричества.
- При длине контуров до 100 м, площади дома свыше 250 м² и сложной отопительной системе используйте гребенку с двух– или трехходовым клапаном (качественное регулирование).
- При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.
Желательно избегать ситуации, когда гребенка распределения стоит на 1 этаже, а теплые полы сделаны на 2 и 3 этажах. Узел лучше расположить ближе к контурам и провести к нему 2 магистрали, вместо того, чтобы прокладывать 10 или 20 труб от гребенки по стенам и сквозь перекрытия. Ответы на многие вопросы вы получите, просмотрев видео:
