Схема подключения пленочного теплого пола

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

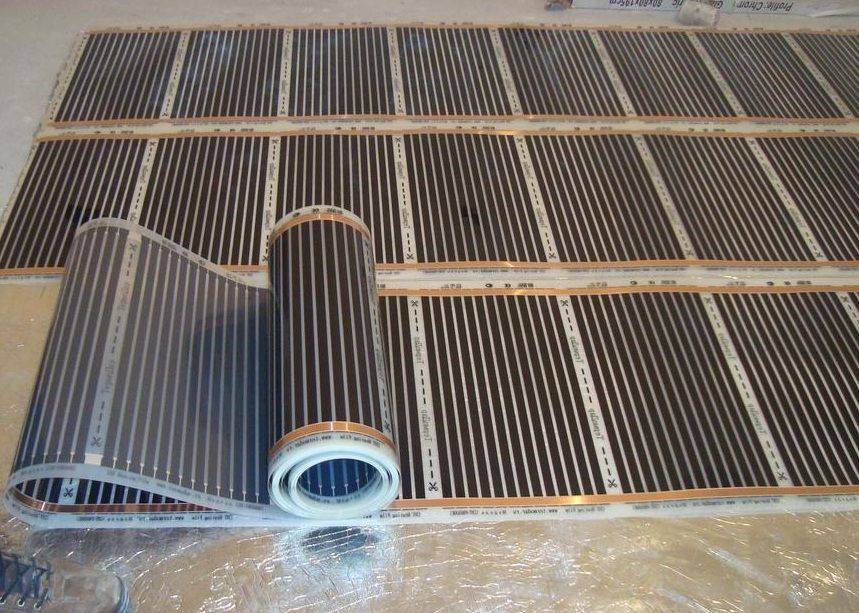

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м²

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

  • Качества подложки;
  • Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

  • 14 мин при закрытых дверях и отсутствии людей;
  • 23 мин при закрытых дверях с 1 человеком внутри;
  • 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет

Особенно это важно, при наличии встроенного терморегулятора.
Не устанавливать на наружной стене, которая контактирует с улицей.
Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
Располагать вблизи электрической сети.
На расположение регулятора также влияет размер провода от датчика

Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Как правильно подготовить основание

Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.

Устройство настила в деревянном основании для теплого пола

  • Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
  • Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
  • Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.

Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

  • Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.

    Особенности укладки электрического обогрева на деревянный пол

  • Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
  • Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

https://www.youtube.com/watch?v=Udyrd2rJVUw Плюсы и минусы электрического теплого пола

Инфракрасное отопление

Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.

Подключение инфракрасного теплого пола

С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.

Несомненные преимущества:

Преимущества инфракрасной пленки

Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

Как это работает

Инфракрасный способ обогрева подразумевает нагрев предметов в комнате. При этом сама пленка практически не нагревается, а повышается только температура материала, которым покрыт пол. В свою очередь, покрытие отдает тепло воздуху. Горячий воздух поднимается снизу-вверх, оптимально прогревая все помещение.

Система теплого пола состоит из трех основных элементов:

  • пленки;
  • датчика температуры;
  • терморегулятора.

Схема монтажа пленочного пола

Пленка состоит из тонкого полимера со встроенными медно-серебряными проводниками и полосами из графита. Проводники доставляют ток к графиту и тот, в свою очередь, генерирует ИК-излучение.  Датчик контролирует температурный режим системы и предотвращает чрезмерный нагрев. Терморегулятор дает возможность поднимать и опускать температуру в пределах возможностей системы.

Особенности укладки пленочных теплых полов под ламинат

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

  • на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
  • далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
  • затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
  • на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
  • далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

  • далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;
  • последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

Рекомендуется перед укладкой ламинатного покрытия подержать его 2-3 дня в комнате. Это необходимо для того, чтобы он приобрел соответствующую температуру, что в дальнейшем позволит избежать его расширения. Для ознакомления с особенностями использования ИК пленки в этом случае рекомендуется почитать на профильных сайтах отзывы. Пленочные теплые полы под ламинат являются самыми распространенными на сегодняшний день.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Терморегулятор: назначение, виды и способы подключения

Управление системой теплого пола осуществляется через терморегулятор. Производители предлагают два типа терморегуляторов:

  • Механические. Температура, которую хотят поддерживать в доме, устанавливается с помощью механического реостата.
  • Электронные. Они работают на базе программирующего устройства. Бывают сенсорные и кнопочные. Работа системы через такой терморегулятор инициируется в заданное время и по заданным температурным показателям.

Виды терморегуляторов

Термостаты устанавливают на высоте около 1.5  метров от поверхности пола. Место для установки термостата должно быть защищено от попадания прямых солнечных лучей и действия, каких-либо дополнительных источников тепла. Терморегулятор подключается стационарно, запитываясь от электрощита или через уже имеющиеся в комнате розетки.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Подключение терморегулятора

Вне зависимости от вида терморегуляторы предназначены для управления такими типами электрических нагревательных элементов:

  • Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.
  • Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.
  • Специальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.

Если теплые полы монтируются в нескольких комнатах, то более целесообразно поставить терморегуляторы на каждый отопительный контур. Это защитит электросеть от перегрузок, позволит использовать для различных комнат разный режим эксплуатации и включать системы независимо друг от друга.

Монтаж терморегулятора

После установки термостата подводится фаза к распределительной коробке, а также подключаются ноль и заземление. В стене необходимо сделать канавку, в которую помещаются пластиковые трубки. В одну из них укладываются силовые провода нагревательного кабеля, а в другую провод от датчика. Датчик размещают под финишным покрытием пола. После этого можно приступать к монтажу и подключению электрического пола.

Отличие схемы подключения одножильного теплого пола от схемы двухжильного

Особенности устройства плёночного инфракрасного теплого пола

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

  • не высушивают воздух;
  • тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
  • нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
  • полная безопасность для человека, а также животных;
  • возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется  в следующем порядке:

  • Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
  • Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
  • Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
  • В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

  • Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
  • Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

  • Проверка работоспособности.
  • Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
  • Можно монтировать напольное покрытие.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
