Стяжка для теплого водяного пола

Укладка теплого пола в стяжку: основные правила

Что такое стяжка

Стяжка представляет собой слой бетонного раствора. При создании теплого пола ее приходится делать несколько раз. Стяжка теплого пола своими руками выполняется достаточно просто. Главное – в точности следовать инструкции, чтобы бетон не покрылся трещинами.

Первый слой наносится непосредственно на черновую поверхность. Данный слой стяжки не является обязательным – он нужен только для выравнивания поверхности. Второй слой наносится поверх теплоизоляции. Он нужен только для электрических полов. Третий слой является обязательным, независимо от того, будут ли находиться электрические кабели или трубы отопления в стяжке пола – на него укладывается напольное покрытие.

Состав стяжки

Стяжка для теплого пола состав может иметь разный, обычно используется смесь песка с цементом. Нередко в раствор добавляют щебень или керамзит для экономии цемента, а также пластификатор для улучшения свойств. В этом случае получается бетонная стяжка. Содержание цемента в смеси может быть разным, это зависит от выбранного напольного покрытия.

Если на стяжку будет укладываться ламинат, паркет, кафель или другие тяжелые материалы, то на 1 часть цемента берут 5 частей песка и 0,7 части воды. Когда планируют укладывать легкое напольное покрытие, например, линолеум, ковролин, то соотношение цемента, песка и воды будет 1:4:0,7. При добавлении в смесь щебня придерживаются такой пропорции: 1 часть цемента, 3 части песка и 5 частей щебня. Количество воды может достигать половины массы цемента. Независимо от состава смеси, рекомендуется добавить пластификатор для стяжки теплого пола. В качестве него может выступать клей ПВА. На 1 мешок цемента потребуется 1 килограмм клея.

Особенности выполнения стяжки

Несмотря на то, что жестких требований к стяжке нет, все же существуют некоторые правила, которым нужно следовать. Например, должна быть определенная толщина стяжки над теплым полом. Также нагревательные элементы должны монтироваться только на ровную поверхность. То же самое относится и к финишному слою стяжки, на который будет укладываться напольное покрытие. Для выравнивания поверхности чернового пола можно использовать как классическую стяжку, так и самовыравнивающиеся смеси.

При несоблюдении технологии ее обустройства в ней могут появиться трещины, появление которых приводит к проблемам во время эксплуатации теплого пола, а именно:

  • поверхность будет прогреваться неравномерно, обогрев помещения станет неэффективным;
  • из-за неравномерного прогрева пола появятся участки с повышенной температурой, что станет причиной перегрева нагревательных элементов и их выхода из строя.

Трещины свидетельствуют о неправильном выполнении стяжки. При их появлении следует незамедлительно принять меры.

Виды стяжки

Существует несколько видов стяжки:

  • обычная (мокрая), на основе песка и цемента;
  • полусухая;
  • сухая.

В последнее время многие предпочитают делать теплый пол на сухой стяжке. Смеси, использующиеся при ее создании, гораздо легче наносятся и быстрее застывают. Уже через несколько часов стяжка достаточно подсыхает, чтобы можно было переходить к следующим этапам создания теплого тепла. Это позволяет значительно уменьшить время ремонта, ведь для высыхания мокрой стяжки требуется целый месяц.

Выполнение сухой стяжки

Такую стяжку сделать гораздо проще, чем традиционную бетонную. Сначала на пол укладывают полиэтиленовую пленку или другой пароизоляционный материал. На пленку насыпают мелкий сухой материал, например, кварцевый или перлитовый песок, мелкозернистый шлак. Слой выравнивают и утрамбовывают.

Аналогично выполняется и обычная мокрая стяжка. Сложность работы заключается в приготовлении бетонного раствора (для помещений большой площади придется использовать бетономешалку) и в необходимости тщательно выравнивать поверхность. Не имея опыта, трудно получить абсолютно ровную стяжку, которая необходима, например, для напольной плитки.

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

  • цемент с маркировкой М400;
  • крупный песок, очищенный от примесей;
  • фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

  • уменьшенной по сравнению с бетоном продолжительностью твердения;
  • повышенными прочностными характеристиками;
  • незначительной усадкой в процессе набора прочности;
  • отсутствием трещин в массиве;
  • стойкостью к температурным перепадам.

Главные недостатки:

  • необходимость приложения существенных усилий при смешивании компонентов;
  • повышенная гигроскопичность полусухого состава;
  • образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

  • пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
  • отсутствие усадки, при высыхании не образовываются отслоения и трещины,
  • большую прочность;
  • меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

  1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
  2. Щели заделываются цементным раствором.
  3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
  4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
  5. Измеряется перепад высот.
  6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

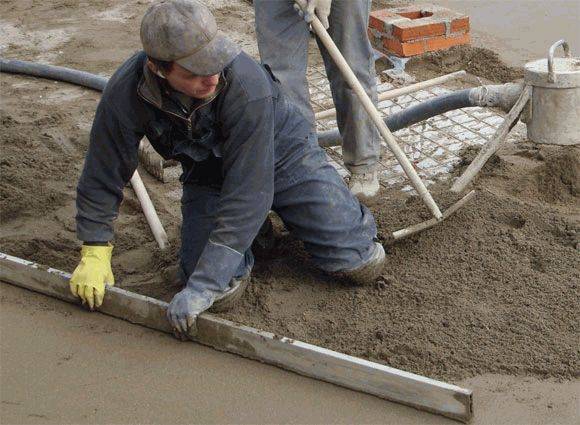

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см

Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

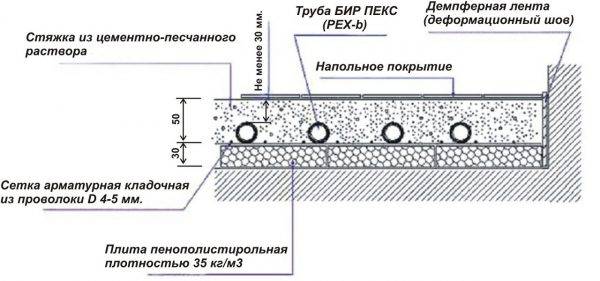

Как сделать стяжку теплого пола. Схема

Схема устройства стяжки

Для работы понадобится:

  • металлический профиль для направляющих;
  • сухой гипс;
  • емкость для замеса раствора;
  • уровень;
  • кельма;
  • правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

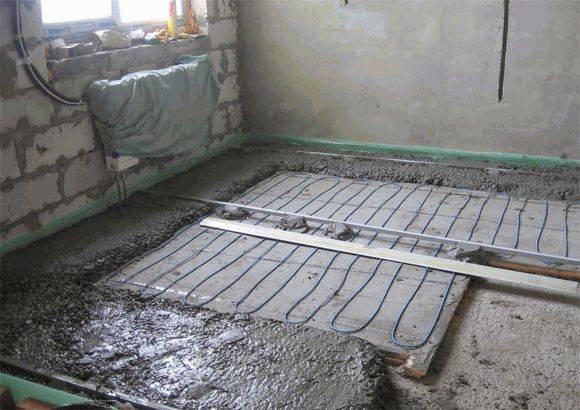

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото – деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Водяной теплый пол

Технология укладки теплого водяного пола доступна для заинтересованных и опытных любителей. Сначала требуется очистить имеющуюся плиту, убрать дефекты, создать ровную плоскость. Сегодня в продаже множество видов наливных смесей, которые станут подспорьем для умельца. На стене закрепляется коллектор, его нужно выровнять по горизонтали, используя нивелир. Не допускается искривлений: произвольное отклонение по каждой из осей станет вероятной причиной неполадок в работе всей системы.

Далее следуют алгоритму:

Укладывают изоляционные материалы, наклеивают демпферную ленту.
С шагом в 50 см располагают планки с замками, на которых будут удерживаться трубы. Можно выбрать теплоизоляцию с крепежами.

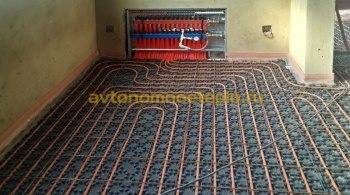

Трубы монтируют, ориентируясь на составленную заранее и согласованную со специалистами схему

Важно: трубы любого сечения нельзя перегибать.
Используя прямые фитинги, каждую линию подсоединяют к коллектору. Конструкцию подключают к системе.

Далее следует пробный запуск.

Если гидравлическое испытание показало, что материал прочен и протечек на соединениях нет, то конструкция готова к эксплуатации. Только после окончания монтажных работ и тщательной проверки можно производить заливку стяжки на теплый водяной пол.

Чем выше мощность трубопровода, тем толще рассчитывается бетонный или цементный слой. Состав, особенно новичкам, рекомендуется приобретать в специализированных отделах с пометкой, что он предназначен для накрытия теплого водяного пола. Армирующую сетку укладывают на собранную систему.

Состав стяжки

Целесообразна покупка фабричного раствора для стяжки водяного теплого пола или сухой смеси, содержащего все ингредиенты. Но для настоящих умельцев невозможного не существует. Состав можно приготовить самостоятельно.

Пол с подогревом отличается сложными условиями эксплуатации. Внутреняя температура держится на уровне 50о, а наружный слой прогревается до 30о. Смена режимов, периодические отключения системы приводят к растрескиванию бетона, если изначально не были соблюдены пропорции и не выведена нужная толщина.

Чтобы исключить печальные последствия, стяжка должна обладать:

  • Прочностью и низкой пористостью. Плотность способствует увеличению интенсивности прогрева.
  • Эластичностью, что предотвратит появление микротрещин. Появление щелей приводит к перекосам бетонного слоя, повреждению отопительной системы.
  • Однородностью и быстрым схватыванием. Не допускаем ситуаций, когда участок стяжки остается мокрым, а соседний уже высох. В противном случае возникнет остаточное напряжение.

Раствор для мокрой стяжки готовят традиционно: песок — 3 части плюс цемент — 1 часть. На 50 кг смеси потребуется 180-200 мл пластификатора. В быту — это жидкое мыло или вязкое обезжиривающее для посуды. Гипс применять нельзя, поскольку он слишком гигроскопичен. Время полного затвердевания от 20 дней до месяца в зависимости от толщины.

Полусухой состав содержит меньшее количество воды и застывает быстрее, высокие эксплуатационные качества достигаются за счет добавления фибры. В качестве таковой присадки могут выступать минеральные волокна, обрезки тонкой стальной проволоки. Включения снижают риск деформаций. Покрытие полностью застынет через неделю-десять дней.

Цемент стоит использовать упрочненной марки М400 или М300, более слабый М200 подойдет для малопосещаемых пространств с минимумом нагрузки.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.
