Стяжка теплого водяного пола

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Над трубами

Толщина при монтаже теплого пола напрямую зависит от диаметра используемых труб.

Тонкая – поможет экономить топливо, однако не сможет обеспечить равномерного покрытия. Это приведет к уменьшению комфортности использования теплого поля и быстрому разрушению. Слишком толстый слой уменьшает КПД теплого пола, что приведет к увеличению затрат на топливо.

На выбор оптимальной толщины влияют многие факторы:

• толщина применяемых труб;
• качество основания пола;
• требуемая температура в помещении;
• высота потолков;
• вид стяжки.

Минимальная толщина стяжки над теплым водяным полом 2 см может получится только при использовании труб 1,6 см. При этом потребуется использовать специальные смеси и застилать пол керамической плиткой. В противном случае пол быстро придет в негодность.

Цементные растворы не получится залить так тонко. Минимально допустимая толщина 4 см. Добиться ее возможно при использовании тонких труб и ровной поверхности. Неровности поверхности могут увеличить толщину стяжки до 7 см.

В случае применения полусухой стяжки минимальная толщина, при использовании наиболее тонких труб, достигает 5 см.

В некоторых случаях возможна укладка труб без предварительного осуществления стяжки. Это происходит при:

• деревянном основании, которое не сможет выдержать бетонную нагрузку;
• при низких потолках;
• при отсутствии опыта в заливке стяжки;
• при отсутствии времени на застывание покрытия (стяжка качественно засыхает около 1 месяца).

Установка водяного пола без стяжки имеет следующие преимущества:

• довольно упрощается процесс монтажа;
• снижается нагрузка на пол;
• высота помещения уменьшается значительно меньше;
• даже без шумоизоляции уменьшает попадание шума в комнату;
• ускорение процесса монтажа благодаря исключению некоторых шагов (черновая заливка и ее просушивание);
• существенное снижение стоимости установки водяного теплого пола.

Однако данный вариант имеет и недостатки:

• быстрое охлаждение помещения при выключении системы;
• при отсутствии качественной гидроизоляции возможна небольшая деформация из-за воздействия влажности.

Иногда стяжку заменяют на покрытие полистирольными плитами.

Ограничений толщины (максимальной)  стяжки нет. Тут стоит руководствоваться здравым смыслом.

Чаще всего максимально толстую стяжку используют:

• если основание пола слишком неровное;
• стяжка является одновременно и фундаментом (например в гараже или частном доме).

В первом случае требуется идеально выровнять пол черновой стяжкой, а уже затем монтировать трубы отопления и заливать стяжку.

Считается, что для теплого пола стяжка толщиной более 17 см не рациональна.

Наиболее оптимальная общая толщина стяжки 4,5-7 см создает хорошее покрытие труб и способно выдерживать большие нагрузки. Толщина стяжки над трубами в таком случае равна 2,5-3 см.

Процесс монтажа теплого пола довольно прост и не требует опыта. Его вполне можно установить самостоятельно.

Выполнять можно мокрую, полусухую и сухую стяжку. В некоторых случаях применяют монтаж водяных труб без предварительной стяжки непосредственно на пол или полистирольные плиты. Тем не менее самым эффективным считается монтаж труб для водяного пола в стяжку. Такой способ позволяет максимально тратить вырабатываемое тепло на обогрев помещения, равномерность прогрева и плавное уменьшение температуры в случае выключения системы обогрева.

Перед укладыванием напольного покрытия обязательно необходимо проверить качество выполненной стяжки. 2 недели после заливки ее необходимо сушить стяжку накрыв пленкой, для максимального напитывания влагой. Примерно через месяц раствор, которым покрыли трубы, полностью застынет. Готовая поверхность должна быть ровной, цвет должен быть равномерный, сколы и трещины не допускаются. При простукивании деревянным бруском поверхности должен быть одинаковый звенящий звук.

Важно правильно выполнить заливку бетонной смеси необходимой высоты до установки труб и над ними, чтобы полученный результат радовал в течение долгих лет

Основные требования

Слой стяжки во всей конструкции пола выполняет определенный перечень функций. С помощью этого слоя обеспечивается динамическая и статическая прочность полового покрытия, а также создается ровная поверхность, необходимая для качественной укладки плитки, ламината или линолеума. Стяжка позволяет равномерно распределить нагрузку на те слои пола, которые находятся под ней, тем самым продлевая срок их эксплуатации. С помощью стяжки не только выравнивают пол, но и создают уклоны, предусмотренные проектом ремонтных работ.

Стяжка в жилом помещении должна быть достаточно прочной, чтобы выдержать физические нагрузки, возникающие в результате расстановки мебели и перемещения по комнате живущих в ней людей. Слой стяжки должен быть одинаково плотным по всему полу, любые пустоты внутри него, а также сколы и трещины не допускаются. Если в помещении специально не предусмотрена организация пола с уклоном под определенным градусом, то в стандартных случаях поверхность после заливки должна быть горизонтально ровной с максимальным уклоном в 0,2%.

Толщина стяжки имеет прямую взаимосвязь с продолжительностью эксплуатационного срока и прочностью половой конструкции. Конкретной цифры, обозначающей оптимальную толщину чернового пола, нет. Толщина заливки зависит от того, в каком помещении проводится ремонт, для каких нагрузок предназначен пол, а также какой тип грунта используется в качестве основы. От этих показателей зависит как выбор толщины стяжки, так и выбор марки цемента для ее заливки, использование или отсутствие армирующих элементов в процессе работы.

Необходимые параметры

Универсальной цифры толщины стяжки нет. Этот показатель определяют с учётом таких факторов, как тип грунта, если это частный дом, учитывают и предназначение комнат. Также есть и другие нюансы вроде материала и особенностей арматуры.

На рынке строительных материалов присутствуют смеси, которые позволяют сделать не слишком толстую заливку. С помощью этих составов получают ровную поверхность, подходящую для дальнейшей установки финиша.

В общем, толщина стяжки для водяного тёплого пола должна скрыть каждый элемент системы. На показатель влияет и диаметр труб, диаметр которых должен составлять до 2,5 см. Из этого можно сделать вывод, что достаточно стяжки в 5-7 см толщиной.

Но применение системы отопления способствует расширению слоя бетона и финиша. Поэтому потребуется стяжка, не допускающая значительной деформации финишного покрытия и сохраняющая показатели теплопроводности.

Большинство специалистов утверждают, что в слишком толстой стяжке нет необходимости, но над трубами должно лежать до 5 см смеси. Превышение этого показателя приводит к большим затратам энергии и трудностям с контролем интенсивности обогрева.

Важно, чтобы заливка могла скрыть трубы Источник www.ivd.ru

Допустимый минимум

Есть определённые стандарты по поводу того, как должны обустраивать стяжку:

1. Если смесь такая, что выровняется сама, то хватит 2 см.
2. Если применяется цементный раствор, то потребуется толщина в 4 см.

При несоблюдении правил рекомендуемой толщины, пол будет не таким прочным и прослужит не так долго, как нужно.

Перед тем, как залить тёплый пол, устраняют видимые неровности, также потребуется черновая стяжка.

Если помещение предназначено для повышенной нагрузки, то нужно брать показатели выше указанных. Это необходимо при ремонтных работах, проводимых в ванной, на кухне или в техническом помещении.

Особенности заливки тёплого пола

Прежде чем заливать стяжку, нужно провести гидравлическое испытание. Допустимым давлением считаются показатели в пределах 0,3МПа.

Для получения качественного бетонного основания желательно пользоваться цементом М400 и пластификатором.

Проверять, насколько хорошо работает система отопления в полу, можно через 4 недели после монтажных работ. Сначала температура должна быть не выше 25°C. Потом её можно постепенно повышать на 5°C до достижения оптимальной величины.

Перед заливкой проверяется состояние труб Источник i.ytimg.com

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Теплые полы (общие сведения)

Теплый пол можно оборудовать во всем жилье или в отдельных помещениях

Отопительная система тёплых полов является одной из самых выгодных, поскольку обеспечивают нижний нагрев. Внутри помещений формируется незначительный градиент температур, при котором нижняя точка самая горячая, а верхняя — чуть холоднее.

Что такое теплый пол

Отопительная система тёплых полов, в отличие от других типов нагревательных конструкций, встраивается в полы и снаружи её не видно, то есть она является скрытой. Благодаря этому не загромождается доступное пространство помещений и вырастает уровень безопасности при эксплуатации. Для регулировки нагрева используются термостаты, встраиваемые в стены или системы умного дома.

Устройство

Устройство полов с нагревом многослойное: теплоизоляция, элементы системы, стяжка, финишная отделка. Такая конструкция позволяет практически всё тепло тратить на обогрев помещения, а не подвала или цоколя.

Типичное устройство водяных тёплых полов. Показаны основные слои, укладку которых требует технология монтажа.

Равномерное расположение нагревательных элементов в полу обеспечивает прогрев помещения по всей площади. В качестве нагревателя могут использоваться трубы с теплоносителем или электрические проводники. Они укладываются на несущее основание поверх утеплителя. Для укладки декоративной отделки выполняется стяжка.

Плюсы и минусы

Среди основных достоинств тёплых полов можно выделить:

• комфортное распределение температуры внутри помещения: нижняя поверхность теплее потолков, за счёт чего обеспечивается естественная циркуляция воздуха;
• высокий уровень пожаробезопасности, ожог от нагревательных элементов получить невозможно, так как они находятся под стяжкой и лицевой отделкой;
• все элементы конструкции скрыты, кроме регулятора нагрева;
• воздух не пересушивается;
• доступен выбор нескольких видов нагревательных элементов под различные условия эксплуатации;
• возможно использование в качестве основной или вспомогательной системы отопления.

Однако не стоит забывать и о том, что у отопительной системы данного типа есть и ряд недостатков:

• в качестве несущей основы нужен жёсткий пол (кирпичный, бетонный или железобетонный), чтобы нагревательная конструкция под нагрузкой не повредилась;
• требуется строгое соблюдение правил монтажа, так как любая ошибка может вылиться в круглую сумму, которую придётся потратить на снятие стяжки;
• в холодных регионах нужно использование дополнительной системы обогрева помещений, особенно при отсутствии качественной теплоизоляции;
• сложная технология монтажа, проблематичный поиск неисправностей, требующие демонтажа декоративной отделки;
• невозможность использования водяной системы в многоэтажных домах.

Недостатки требуется учитывать до момента закупки оборудования и проведения монтажных работ.

Разновидности

Системы тёплых полов подразделяются на следующие виды:

Водяные. В качестве нагревательных элементов используются трубы, по которым циркулирует теплоноситель. Система затратна в обслуживании, но обходится дешевле, чем электрический тип полов. В случае порыва труб может испортиться напольное покрытие. Необходимо использование нескольких отопительных контуров, чтобы градиент температур был минимальным.

Пример монтажа водяного теплого пола

Электрические. В качестве нагревательного элемента используются провода или плёнки, по которым пропускается электрический ток. После укладки поднимают уровень полов на небольшую высоту, по сравнению с водяными. Подходят для установки в многоэтажных домах. При нагреве отсутствует инерционность — полы за минимальное время прогреваются до заданной величины. Градиента температуры по всей площади полов нет.

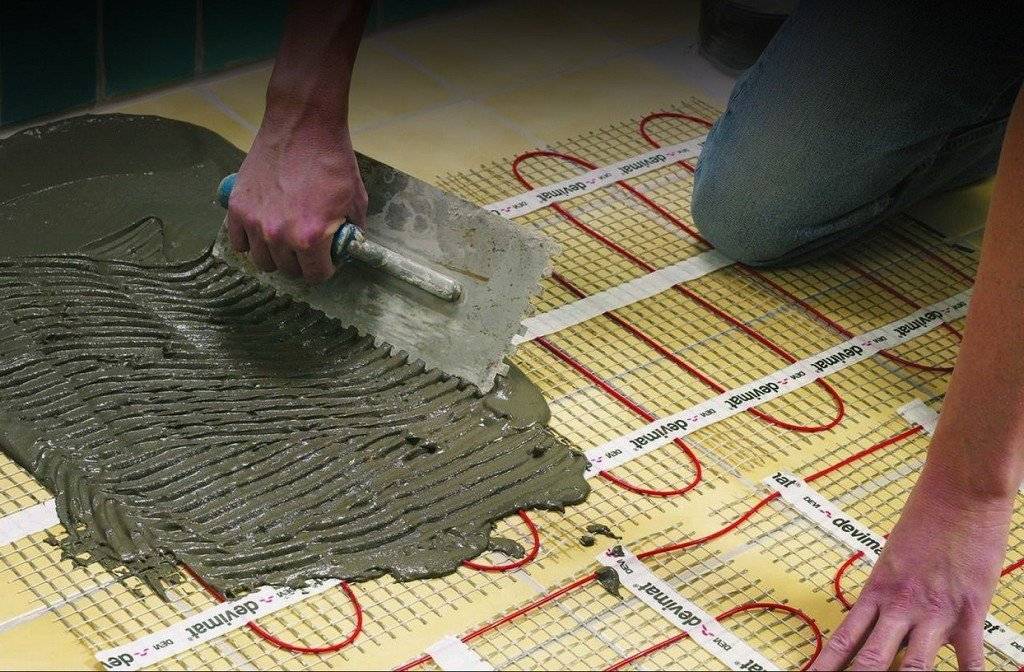

Пример монтажа электрического теплого пола под плитку

Стоит ли самостоятельно устанавливать теплый пол

Самостоятельная установка тёплых полов потребует наличия соответствующих знаний технологии, инструментов, а также грамотного проведения расчётов. Без опыта выполнения подобных монтажных работ велик риск допущения ошибок, которые устранить будет достаточно сложно. В связи с чем, заранее требуется реально оценить свои силы и возможности, прежде чем браться за самостоятельную установку тёплых полов.

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

Толщина стяжки тёплого пола

СНиП указывает 20 мм, однако, это относится к металлоцементной стяжке. Если не использовать армирование, то профессионалы рекомендуют высоту стяжки, не менее 40 мм (при условии, что диаметр водяной трубы, не превышает одного дюйма (25 мм)). Это связано с тем, что маленькая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть свои условия, в их числе:

— Наличие уже имеющегося чернового пола;

— И так называемая черновая стяжка (позволяющая вести дальнейшие работы на ровной поверхности).

Тонкий слой недопустим в технических помещениях, типа гаража, и комнатах с более интенсивными нагрузками, например, кухни, ванны, прихожей.

Иногда застройщики предлагают выравнивать перепады уровня пола, за счёт толщины. Последствия — неоднородный прогрев. У моего коллеги так и было. Перепады уровня в одном из помещений достигали 13 см(!). Он не дал согласие, и строители «решали» проблему с помощью подсыпки щебня, песка, керамзита, а также отбойного молотка.

Максимальная толщина

Укладываем трубы

Точного определения цифры, того, какую необходимо делать максимальную толщину пола для стяжки, ни один нормативный строительный документ, не даёт. Однако есть нормы, позволяющие оптимально рассчитать распределения тепла. Так в жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации, должны выдерживать статическую нагрузку в 2 кН/м².

Это подразумевает то, что стяжка над трубами, должна быть не меньше 45 мм. При использовании армирования, например, проволочной сетки с ячейками 100 х 100 мм и диаметром в 3 мм, толщину стяжки можно уменьшить на 10 — 15 мм.

Исходя из них, СНиП 3.04.01-87 считает, что для стандартного водяного пола оптимальным будет слой в 55 — 65 мм (в этом показателе учтено и напольное покрытие).

Эксперты рекомендуют придерживаться следующего соотношения, в котором от диаметра водяной трубы зависит толщина раствора:

• Для трубы МВ 12 – 60 мм;
• Для трубы МВ 17 – 65 мм.

Учитывая возможные нагрузки, для жилья, не рекомендуется превышать 100 мм. В нежилых помещениях, например, кафе-ресторанах, автосалонах, фитнесах и тому подобных – не больше 200 мм. А толщина в 300 мм используется в производственных помещениях, ангарах и т.п.

Неизбежное утолщение стяжки может быть оправданно в нескольких случаях:

• Если фундамент строения одновременно является полом. В этом случае, например, моностяжка в 150 мм будет элементом общей несущей конструкции;
• При устройстве тёплого пола в помещении с усиленной нагрузкой (тот же хозблок или гараж).
• При обустройстве пола на пучинистых и проблемных грунтах.

Схема тёплых полов

Толстая стяжка помимо дополнительных капитальных затрат, сулит ещё некоторые казусы. В их числе: более длительное время прогрева и повышенные расходы на энергоносители.

На этом пока всё. Надеюсь, информация будет полезной. Да, ещё добавлю: некоторые компании предлагают на своих сайтах «калькуляторы расчёта толщины стяжки», однако, зачастую производители труб для тёплого пола (Valtec, Herz,  Stamar и др.) рекомендуют разные параметры толщины.

Читайте, спрашивайте, подписывайтесь в блоге. Отправляйте ссылки друзьям и знакомым. Успехов и оптимальной толщины стяжки Вашему тёплому полу!

Цитата мудрости: Не теряйте чувство юмора. Юмор для человека то же, что аромат для розы.

https://youtube.com/watch?v=VuiEDOROFNU%2520

Почему размер бетонного слоя имеет значение?

Размер данного слоя действительно имеет важное значение. Ведь стяжка призвана выполнить сразу 2 функции

Помимо основного своего задания: укрепления системы утепления, она выполняет ещё одну, не менее важную миссию.

Бетон легко поддаётся различным видам воздействия, поэтому он может как нагреваться за достаточно короткое время, так и быстро остывать.

Толщина стяжки

Толщина стяжки под теплый пол водяной должна быть определена таким образом, чтобы нижняя часть помещения прогревалась и остывала оптимальным образом.

Именно от толщины стяжки зависит то, сколько будет сохнуть стяжка, насколько экономичной, работоспособной и длительной будет система обогрева, а также то, как на будет реагировать на перемену температур внутри помещения.

Технология укладки чистового типа

Технология выкладки чистового покрытия не отличается от вышесказанного. Единственным отличием выступает толщина, а также необходимая проверка выложенного оборудования водяного пола. Здесь рекомендуется воспользоваться одним из способов.

Первый способ – доведение системы до рабочей температуры. Для начала нагревают воду до 20 градусов по Цельсию. Оставляют в таком состоянии на 3-4 часа, после чего поднимают температуру еще на 5 градусов. Если есть протечки, их устраняют любым доступным способом. Затем включают систему вновь. Так делают несколько раз в течение 2-3 дней, оставляя систему включенной на несколько часов. Можно оставить нагревательный элемент при повышенной температуре на сутки. Если за это время не будет протечек, приступают к заливке чистового пола.

Второй способ – повышают давление в трубах. Делают это сразу 2-3 раза подряд, после чего оставляют в таком состоянии на сутки. Отсутствие протечек разрешает заливку чистовой стяжки.

Для тестирования водной системы необходимо прикрепить предварительно трубы. В случае возникновения чрезвычайной ситуации это поможет избежать мастеру больших проблем.
