Теплоизоляция для системы теплого пола: сравнительный обзор материалов утепления

Преимущества и недостатки этих утеплителей

Популярность этих материалов вызвана, в первую очередь, очень неплохим соотношением цены и качества, а точнее, теплоизоляционных характеристик, которыми обладают эти материалы.

К тому же, они очень просты в укладке, что особенно актуально при обустройстве подпольного пространства. В сравнении с отмеченным выше пенополистиролом, эти материалы обладают одним несомненным преимуществом – способностью пропускать пар и эффективно удалять конденсат.

В то же время, конструкции из этих материалов более тяжелые, они имеют большую теплопроводность, да и стоимость минваты и стекловаты выше, нежели пенополистирола.

Отмечаем, что показатель теплопроводность минваты немногим уступает пенополистиролу, и превосходит, с точки зрения способности удерживать тепло, многие другие материалы.

Впрочем, есть у минваты и стекловаты бесспорные недостатки.

Во-первых, претензии могут возникнуть к экологической безопасности производства и использования этих материалов. Степень выделения ими опасных для организма человека веществ невысока, но все же этот нюанс имеет место быть.

Во-вторых, со временем стекловата изнашивается и образует пыль, которая может попасть в помещение

Потому этот утеплитель необходимо тщательно изолировать, а если мы говорим о конструкции пола, то очень важно сделать специальный вентиляционный зазор, позволяющий выводить пыль не в помещение, но наружу

Рулонные материалы

Рулонные теплоизоляторы (пенофол и его аналоги) представляют собой вспененный полимерный материал с односторонним или двухсторонним фольгированным внешним покрытием. К достоинствам рулонных материалов относится:

  • небольшая толщина (до 12 мм), что делает их удобными для применения в помещениях с низкими потолками;
  • наличие отражающего металлизированного слоя;
  • удобство монтажа – легкий рулонный материал раскатывается по поверхности отражающим слоем вверх, подрезается в размер обычными ножницами, стыки проклеиваются алюминиевым скотчем.

Несмотря на свои преимущества, рулонные материалы не лишены недостатков. Они хорошо отражают тепловые лучи, но плохо изолируют систему от промерзания снизу. Допускается укладка в два слоя со сдвигом, чтобы швы стыков не совпадали. Пенофол и аналогичные материалы с металлизированным покрытием можно использовать в комплекте с тонким плитным теплоизолятором, который будет выполнять функцию изолирующей от холода подложки. Это поможет снизить общую толщину «пирога» в помещениях, под которыми расположен грунт или холодный подвал

Важно знать, что алюминиевая фольга повреждается в щелочной среде при заливке песчано-цементной стяжки. Существует два способа обойти проблему:

  1. Использовать рулонные материал, металлизированная поверхность которого представляет собой фольгу, защищенную полимерной пленкой, либо выполнена из лавсана с металлизированными вкраплениями.
  2. Применять раствор для стяжки, приготовленный на основе гипса взамен цемента – это безопасно для алюминия.

Алюминиевый скотч, используемый для проклейки швов, должен иметь полимерное внешнее покрытие.

Плитные материалы

Материалы этого вида пригодны для использования в помещениях с высотой потолков от 260 см, поскольку толщина плит «съедает» несколько сантиметров. Для изготовления жестких плит используется:

  • пенопласт (пенополистирол);
  • экструзионный пенополистирол;
  • пробка;
  • минеральная вата.

Наиболее функциональным вариантом является экструзионный пенополистирол. Он характеризуется высокой плотностью и быстро восстанавливает форму после высоких точечных нагрузок. Пенополистирольный материал не боится влаги, его монтируют сплошным настилом под стяжку. Пенопласт, в отличие от «собрата», паропроницаем и менее устойчив к деформациям. Монтировать теплоизоляционный слой рекомендуется в ячейки между специально смонтированных лаг, закрытых гидроизоляцией. Это снизит риск разрушения утеплителя под сильным механическим воздействием. Главное преимущество пенопласта – низкая цена. Пробковая теплоизоляция для теплого пола эффективна по своим утепляющим свойствам, но также требует монтажа между лаг и обустройства паро- и гидроизоляции, поскольку пробка является гигроскопичным пористым материалом

Кроме того, важно учитывать, что это один из самых дорогостоящих материалов. Жесткие плиты из минеральной ваты подходят для утепления основания пола под контуром системы напольного отопления, но волокнистый материал нуждается в надежной защите от возможной протечки воды

В жилом помещении укладывают минераловатные плиты небольшой толщины. Чтобы утеплитель не продавливался под нагрузками, монтаж желательно выполнить между лагами.

Заливка бетонной стяжки

После того, как контуры из труб были уложены и подключены к коллектору, можно заливать стяжку из бетона. Как это делается смотрите на видео ниже (там же смотрите все остальные шаги монтажа теплого пола).

Важно! Перед этим необходимо провести опрессовку системы для выявления протечек, и если таковые найдутся, то их нужно устранить. Заливка бетонной смеси производится при рабочей системе, то есть трубы должны оставаться под давлением (в среднем это 2-2,5 атм.)

Обычная бетонная смесь не очень подходит для стяжки, поэтому в нее рекомендуется добавлять пластификатор, что увеличит прочность конструкции. В качестве армирующего слоя может быть использована сетка или, что предпочтительнее, фибра.

Толщина бетонной стяжки должна составлять минимум 5 см (хотя при использовании фибры толщину можно сократить и до 3 см, но делать этого не рекомендуется). Укладка производится при температуре не ниже + 5°С, а для полного высыхания стяжки водяного теплого пола потребуется почти месяц.

О том как выбрать и установить коллекторную группу и какие напольные покрытия использовать для финишной отделки теплого пола мы поговорим в следующих статья.

В статье подробно рассказано о том, как выбрать пенопласт для утепления пола

Основное внимание уделено плотности и толщине. Даны важные советы покупателям

Когда речь заходит о применении пенополистирола для утепления и обустройства какого-либо объекта, неизбежно затрагиваются вопросы, связанные с его толщиной и плотностью. Действительно, это важные параметры, от которых будет зависеть долговечность и эффективность сооружения.

Как сделать правильный выбор? Рассказываем…

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

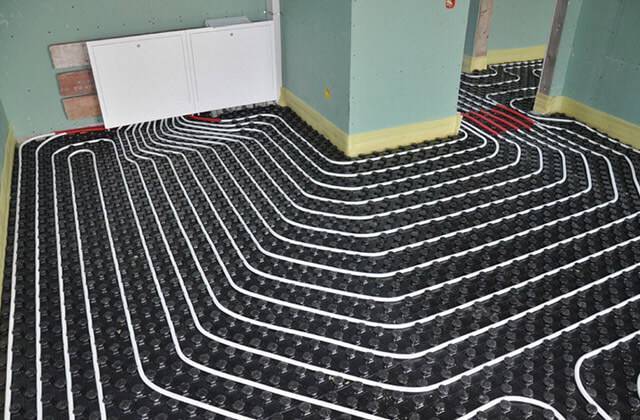

Схемы укладки

Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.

Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.

Змейка

Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).

Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.

Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.

Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.

Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Watch this video on YouTube

Улитка

Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.

Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.

Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:

Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.

Водяной Тёплый Пол, монтаж

Watch this video on YouTube

Комбинированная схема раскладки

При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.

Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.

Ниже представлена схема комбинированной укладки:

Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»

Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют

Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы

Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

  • Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
  • Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
  • Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
  • Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
  • Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно. Монтаж покрытия

Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

Виды материалов и их описание

Популярная теплоизоляция для теплого пола:

  • Пенопласт;
  • Экструдированный пенополистирол;
  • Минеральная вата;
  • Пенофол;
  • Маты теплоизоляционные монтажные для теплого пола.

Пенофол — простой вариант утепления под теплый пол для домов с теплым подвалом или квартир

Вариант 1 — пенопласт

Самый популярный вариант в силу следующих преимуществ:

  • Доступность. Материал можно приобрести почти в любом строительном магазине;
  • Дешевизна. Цена квадратного метра составляет от 100 рублей за квадратный метр;

Материал продается во всех строительных магазинах и стоит недорого — это главные плюсы пенопласта

Большой ассортимент изделий. Вы можете приобрести материал плотностью от 15 до 35 кг/м 3 и толщиной от 20 до 200 мм. Для использования на полу я советую выбирать варианты с плотностью от 20 кг и толщиной от 30 мм;

Можно подобрать оптимальную толщину пенопласта в зависимости от того, какой уровень утепления необходим

Универсальность. Материал подходит для водяного, инфракрасного и электрического теплого пола.

Есть у варианта и недостатки:

  • Невысокая прочность материала. При высоких нагрузках на напольное покрытие поверхность может продавиться. Чтобы избежать этого, необходимо делать стяжку толщиной не менее 6 см;
  • Неудобство монтажа. Плотно соединить листы своими руками сложно, поэтому стыки нужно заполнять монтажной пеной или фиксировать листы на поверхности.

Процесс утепления пола выглядит так:

Вариант 2 — плиты из экструдированного пенополистирола

Экструдированный пенополистрирол или, как его еще называют, Пеноплекс — улучшенный вариант пенопласта. Его основные достоинства таковы:

Высокие теплоизоляционные показатели. Пеноплекс теплее обычного пенопласта на 40%, что позволяет использовать элементы меньшей толщины при утеплении;

Пеноплекс — материал с высокими теплоизоляционными показателями, что делает его одним из лучших материалов при утеплении поверхности под теплый пол

  • Высокая прочность. Из всех теплоизоляционных материалов, о которых я рассказываю в обзоре, этот самый твердый и прочный. Поэтому Пеноплекс идеально подходит для помещений с высокой нагрузкой на пол;
  • Удобная система соединения. Наличие пазов на торцах позволяет стыковать листы очень плотно. Это повышает эффективность утепления и упрощает работу, вам нужно просто совместить элементы до упора;

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Преимущества и отличия от других утеплителей

Утеплители строительных конструкций, в том числе и пеноплекс предназначенный для тёплого пола, оцениваются по следующим показателям:

  • биологическая стойкость;
  • безопасность;
  • прочность;
  • теплотехнические свойства;
  • толщина;
  • срок службы;
  • обработка материала.

В какой-то мере экструдированный пенополистирол является ближайшим «родственником» пенопласта. Однако, по качественным характеристикам ППС значительно превосходит обычный вспененный полимер.

Биологическая стойкость

Экструдированный полистирол обладает свойствами способствующими отпугивать вредных насекомых и мелких грызунов.

Структура утеплителя не является привлекательной средой для микрофлоры любого вида. Также на поверхности ППС не могут появляться грибковые образования.

Безопасность

Пеноплекс является экологически безопасным материалом. При любой окружающей температуре и уровне влажности материал не выделяет в окружающее пространство вредных испарений. Следует учитывать предельный температурный режим эксплуатации пенополистирола — 75С.

Также надо иметь в виду то, что пеноплекс относится к сильно горючим материалам (группа горючести Г 4 по ГОСТ 30244-94).

Прочность

Данная характеристика напрямую связана с плотностью материала.

При плотности 35 кг/м3 и более материал сохраняет свою целостность при хождении по нему людей, что немаловажно при укладке водяного тёплого пола на пеноплекс. Что стало с полом после утепления его ПЕНОПЛЭКСОМ

Watch this video on YouTube

Что стало с полом после утепления его ПЕНОПЛЭКСОМ

Watch this video on YouTube

Теплотехнические свойства и толщина пеноплекса

В сравнении с различными строительными материалами пеноплекс по своим теплотехническим свойствам занимает ведущее место.

Например, ППС толщиной 20 мм обладает таким же теплоизолирующим эффектом, как пенопласт толщиной 30 мм, а минеральная вата 38 мм и т.д. На нижнем рисунке видно, что ППС самый эффективный теплоизоляционный материал.

Сравнение теплотехнических свойств материалов разной толщины

Толщина

Данный параметр существенно влияет на величину теплопотерь, а это может сказаться на увеличении расходов на отопление дома. Высота теплоизоляционного материала может значительно отличаться от того, где сделана стяжка под утеплитель.

Если это делается на грунте, то минимальная толщина пенополистирола должна быть 100 мм. Для устройства тёплого пола на междуэтажном перекрытии вполне можно обойтись материалом толщиной 20 мм или 30 мм.

Обработка материала

ППС поставляется в торговую сеть в виде плит стандартного размера. В случае утепления пола пеноплексом и других конструкций требуются доборные отрезки. Их получают путём раскроя панели вспененного полистирола строительным ножом под металлическую или деревянную линейку.

Материал легко режется, не крошась, оставляя идеально ровные грани реза. Домашние мастера изготавливают различные приспособления, в которых режущий элемент – это сменные лезвия строительного ножа.

Их закрепляют шляпками утопленных саморезов в массиве деревянных заготовок. При изготовлении доборных элементов с их помощью легко снимают четверти с торцов плит.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Можно ли удлинять трубы, если не хватило длины?

Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.

Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.

Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.

Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.

Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.

Монтаж термомат

Монтаж Thermo Thermomat

Watch this video on YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

  • Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
  • Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

 Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

 Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Лучшие электрические полы под линолеум

В системах теплых полов с линолеумом рекомендуется использовать ИК-пленку. Этот материал обеспечивает равномерный нагрев по всей площади, а терморегуляторы помогают выставить температуру с высокой точностью. При температуре выше 28 градусов линолеум может начать растягиваться, что негативно скажется на качестве материала. Особенностью инфракрасной пленки является возможность обеспечить комфортные показатели температуры воздуха при низком уровне нагрева напольного покрытия. Команда ВыборЭксперта.ру изучила отзывы на электрические теплые полы отечественного и зарубежного производства

Эксперты отобрали для тестирования 7 пленочных полов и предлагают обратить внимание на продукцию трех брендов

Electrolux ETS 220-4

Комплект от шведской компании предназначен для обогрева 4 кв.м. полезной площади. Инфракрасная пленка толщиной 0,338 мм устойчива к высоким температурам – до 110 градусов. Нагревательные элементы выполнены из карбона и могут использоваться в жилых комнатах, на открытых террасах и площадках. В комплекте поставки есть все необходимое для монтажа: проводка, зажимы, изолента.

Удельная мощность 220 Вт/кв.м. позволяет применять теплый пол для вспомогательного и основного отопления. ИК-элементы быстро нагревают напольное покрытие, мебель, которые отдают тепло воздуху и создают комфортные условия в помещении. Расход электроэнергии значительно ниже, чем у систем кабельного обогрева, благодаря высокому КПД.

Достоинства:

  • Устойчив к коррозии всех элементов;
  • Степень защиты от влаги и пыли соответствует классу IP52;
  • Сухой монтаж;
  • Минимальные показатели электромагнитного излучения;
  • Гарантия производителя 15 лет.

Недостатки:

Высокая цена комплекта.

Eastec Energy Save PTC

Нагревательная пленка нового поколения в удобном для монтажа формате 1х1 м. Саморегулирующийся нагревательный элемент в месте локального перегрева снижает нагрузку на 25-30%, что защищает линолеум от температурных деформаций. В основе ИК-пленки карбоновые элементы, надежно защищенные от влаги и механических повреждений высокопрочным электротехническим полиэстером. Удельная мощность 220 Вт/кв.м. делает источник тепла универсальным.

Токопроводящие шины изготовлены из меди высокой чистоты, контакты – из серебряной пасты. Конструктивные особенности положительно влияют на КПД и рентабельность применения. Допускается использование пленки на открытых площадках и в жилых комнатах. Максимальная температура нагрева 60 градусов. Рекомендуется укладывать полосами до 8 метров, с шагом линии отреза 25 см.

Достоинства:

  • Удобный монтаж;
  • Гарантия производителя 15 лет;
  • Срок службы 50 лет;
  • Расход электроэнергии на 30% ниже, чем у конкурентов по классу;
  • Высокая термическая безопасность основания.

Недостатки:

В комплекте нет терморегулятора и монтажных «крабов».

Национальный комфорт ПНК 220

Практичная инфракрасная пленка для сухого монтажа под линолеум. В основе – карбоновый элемент с продолжительным сроком службы. Внешняя оболочка изготовлена из прочного лавсанового полотна, которое может выдерживать значительные статические нагрузки. Формат пленки удобен для работы на балконах, в жилых комнатах со сложной планировкой и офисах.

Удельная мощность 220 Вт/кв.м. делает оборудование актуальным для основной системы отопления. Производитель предлагает приобрести дополнительно программируемый терморегулятор. При установке этого оборудования ИК-пленка будет экономить до 70% электрической энергии, а возможность выбрать нужный режим поможет снизить затраты на отопление при отсутствии жильцов в доме. Безопасность обеспечивается двухслойной изоляцией проводов.

Достоинства:

  • Равномерный нагрев поверхности;
  • Простой и быстрый монтаж;
  • Заметно не поднимается уровень пола;
  • Отсутствие электромагнитного излучения;
  • Быстрый прогрев;
  • Хорошая комплектация.

Недостатки:

Гарантия на комплектующие только 1 год.

Пробковая подложка

Главным преимуществом пробкового утепления под теплый пол является его абсолютная экологическая безопасность. Пробковый термоизолятор поступает в продажу в рулонах, что создает дополнительные удобства при укладке и распределении нужного количества полотна. Это позволяет застилать всю площадь помещения сплошным слоем, без стыковых склеенных участков (как известно, именно на таких стыках происходит большинство тепловых потерь).

Из-за приличной высоты пробковой подложки (30-40 мм) ее не рекомендуется применять в помещениях с низкими потолками. Еще одним останавливающим фактором выступает дороговизна материала, что не всем по карману. Следует учитывать тот факт, что речь идет об однокомпонентной теплоизоляции, не оснащенной фольгированным отражающим покрытием. Для того, чтобы добиться полноценной теплоизоляции, под водяные контуры приходится дополнительно постилать металлизированный слой.

Пенополистирольные плиты

Полистирольный теплый пол

Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола

Плиты изготавливаются по методу экструзии, такая технология позволяет получать материалы повышенной плотности и физической прочности. Имеет закрытые ячейки, что положительно влияет на показатели водоустойчивости, плиты не впитывают влагу, не боятся длительного прямого контакта с водой. Не изменяют первоначальных показателей при нагреве до t°=+130°С.

Пенополистирольные плиты для водяного теплого пола

Маты под теплый пол из вспененного пенополистирола

Для теплых полов используются листы толщиной до 3 см. Пенополистирол легко режется монтажным ножом, во время укладки количество отходов незначительное.

Применение плит пенополистирольных для водяного теплого пола

Стяжка – финишное покрытие теплого водяного пола

Пенополистирольная плита

Вывод по теме

Необходимость теплоизоляции теплых полов очевидна, но важно подобрать оптимальный вариант теплоизолятора. Лидером среди утеплителей считается экструдированный пенополистирол

Он практичен и прост в укладке. Если есть финансовая возможность, рекомендуется приобрести профильную систему, но обычный плитный материал также хорошо себя зарекомендовал. Спросом пользуется и пенопласт, но это объясняется его дешевизной. Рулонные материалы имеют свою специфику, их применение определяется высотой потолков. Пробка и минеральная вата – не самый бюджетный вариант, кроме того, их монтаж осложнен необходимостью обеспечить надежную гидроизоляцию для защиты от случайных протечек контура. В случае если напольный контур отопления электрический, утеплять пол все равно требуется, чтобы минимизировать утечки тепла, но при этом применение профильной системы не имеет смысла, и нет повышенных требований к защите гигроскопичных теплоизоляторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
