Теплый пол своими руками электрический под линолеум

Инструкция по монтажным работам

Теперь предлагаем вам ознакомиться с технологией укладки инфракрасного теплого пола под линолеум своими руками. Вся работа состоит из нескольких важных этапов.

Прежде всего вам необходимо определить будущее месторасположение терморегулятора, его высота и способ монтажа. Если у вас уже есть готовый проект, то сделать эту работу будет просто. Также необходимо тщательно подготовить основание пола. На нем не должно быть никаких загрязнений. Если пол имеет значительные неровности дефекты, то его следует выровнять соответствующими смесями.

На подготовленный пол укладывается теплоотражающий материал по всей площади пола. Между собой все полотна соединяются скотчем. После этого вам необходимо нарезать инфракрасную пленку на полосы необходимой длины.

Размер полосы может достигать до 8 метров, а минимальный отрезок не меньше 20 см. Как уже говорилось, спланируйте укладку так, чтобы у вас были как можно длинные и цельные полосы. Сама термопленка укладывается на теплоотражающий слой медными полосками вниз.

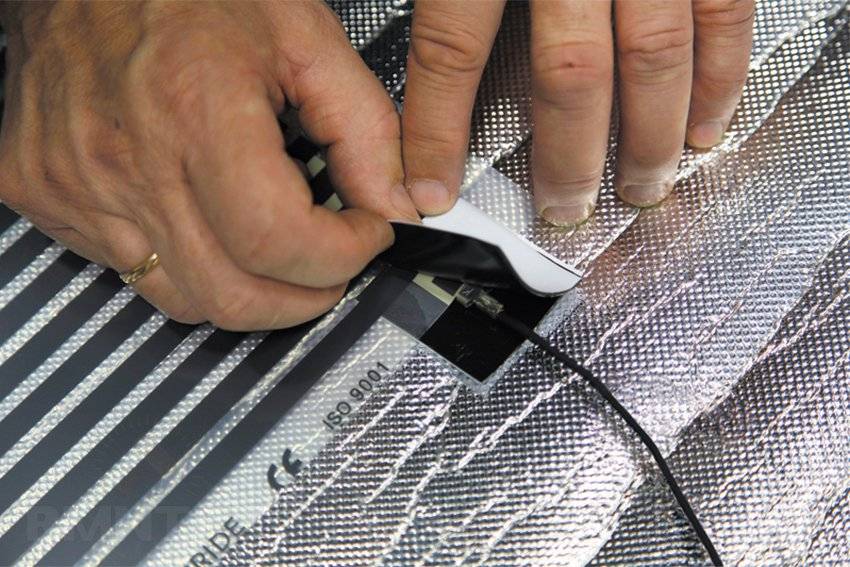

После этого берете контактный зажим и устанавливаете его на медную токопроводящую полоску. При помощи плоскогубцев зажимаете крепко зажим. Помните, что эти зажимы одноразовые, поэтому выполняйте все правильно. Каждое соединение обязательно изолируется битумной изоляцией. Также изолируются такой изоляцией и серебряные контакты, при помощи которых осуществляется соединение медной шины с графитовыми нагревательными полосками.

Теперь на стене осуществляете установку терморегулятора. Стоит заметить, что изготовление штроб выполняется в самом начале работ. Если дома есть дети, то поставьте терморегулятор так, чтобы они его не доставали. Провод в штробы укладывается в специальный гофр. Если прокладка провода осуществляется по наружи, то он маскируется в специальный пластиковый короб.

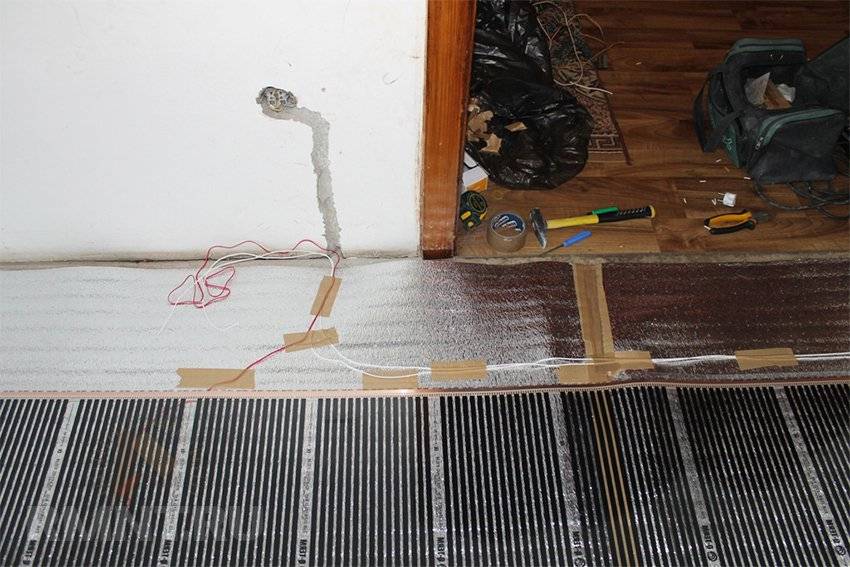

Идущие от пленки провода подводите к терморегулятору и осуществляете подключение согласно указанной схеме подключение от производителя. Еще не забудьте установить температурный датчик возле греющего элемента. В завершение вам остается подключить терморегулятор к электрической сети.

На этом монтаж теплого инфракрасного пола под линолеум можно считать завершенным. Однако перед укладкой линолеума, обязательно проводятся испытания системы на работоспособность. Так, для тестирования включаете систему инфракрасного теплого пола

Важно убедиться, что степень прогревания каждой полосы одинаковая. Также стоит проверить всем места изоляций отверткой индикатором

В этих местах должен отсутствовать ток. Если обнаружены какие-либо недочеты, то все эти огрехи следует незамедлительно устранить, например, улучшить качество изоляции и тому подобное.

После проведения тестирования сверху пленки укладываете слой пароизоляционной пленки. При этой работе действовать необходимо аккуратно, чтобы не повредить греющий контур. Пароизоляция соединяется между собой скотчем.

Советы и рекомендации

При выборе способа отопления, крайне важно уяснить несколько важных нюансов. Прежде всего, будет ли такое отопление основным или дополнительным

При комбинации линолеума с инфракрасным теплым полом допускается только как дополнительный источник тепла. Ведь вам не будет получаться прогревать покрытие до необходимой температуры, без нанесения ущерба материалу.

Также нелишним будет просмотреть ряд отзывов, которые оставляют на форумах те, которые используют подобную систему обогрева. В таком случае вы сможете почерпнуть опыт от потребителей. Ну и самое главное требование – соблюдение последовательности монтажных работ. Только так вам получится достичь позитивного результата.

Нагревательные маты

Электрические нагревательные маты представляют собой тонкий нагревательный кабель уложенный «змейкой» с шагом 5-7 см на основание из полимерной сетки шириной 50 см. Благодаря этому их проще монтировать, чем обычный нагревательный кабель, они имеют меньшую толщину. Кроме того, для них достаточно стяжки толщиной 0,5-1 см, которую можно сделать с помощью раствора клеевой смеси для плитки или самовыравнивающейся смеси. Правда стоимость готовых матов несколько выше, чем кабеля.

Подготовка и теплоизоляция основания пола выполняется практически также, как и в предыдущем случае.

Маты раскатываются, укладываются и крепятся к основанию с помощью клейкой ленты по заранее составленной схеме. Расстояние между матами должно быть 5-10 см, до стен и других предметов – 15-20 см.

Соединение кабеля матов осуществляется с помощью муфт, толщина которых больше толщины кабеля, поэтому, чтобы они не выступали над поверхностью матов, под них в утеплителе необходимо сделать выемки. Это же относится и к гофрированной трубе с термодатчиком. Для того, чтобы она не выступала над поверхностью матов, под нее необходимо выбрать канавку в теплоизоляционном материале основания.

После укладки и соединения матов, делается проверка целостности кабеля и изоляции и выполняется стяжка. Лучше всего это делать раствором самовыравнивающейся смеси. Когда стяжка высохнет можно укладывать линолеум.

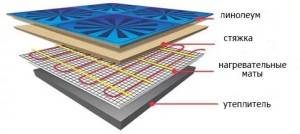

«Пирог» электрического теплого пола с использованием нагревательных матов

Какой ИК тёплый пол лучше под линолеум

Существует два типа системы отопления, использующей инфракрасное излучение.

Пленочный пол — является бюджетной и недорогостоящей версией, что и обеспечивает высокую популярность продукции. Инфракрасные плёночные тёплые полы, укладываемые под линолеум, несколько хуже нагревают помещение и уступают по техническим характеристикам аналогам. При желании сэкономить, являются оптимальным решением.Возможен монтаж пленочного теплого пола под линолеум своими руками. Маты легко режутся ножницами, а с их монтажом справится любой человек, с минимальным опытом работ и наличием строительного инструмента.
Стержневой пол — основой такой системы отопления является композитный материал. Гибкие стержни встроены в термопары с токопроводящими шинами. Термопленка, в которую упакован нагревательный элемент, является полимером, который и излучает ИК лучи при нагреве.Преимуществом стержневого решения является то, что это саморегулируемый ИК пол. Сами пластины и являются термостатом, который регулирует температуру нагрева.

Принцип монтажа и порядок укладки ИК пола под линолеум

Установка плёночного или стержневого пола достаточно простая, что позволяет выполнить все работы по подключению самостоятельно.

Подготовка основания. Смонтировать пол можно только на сухую, ровную и прочную поверхность. Если основание имеет существенные перепады и неровности, имеет смысл предварительно сделать стяжку или настелить фанеру.

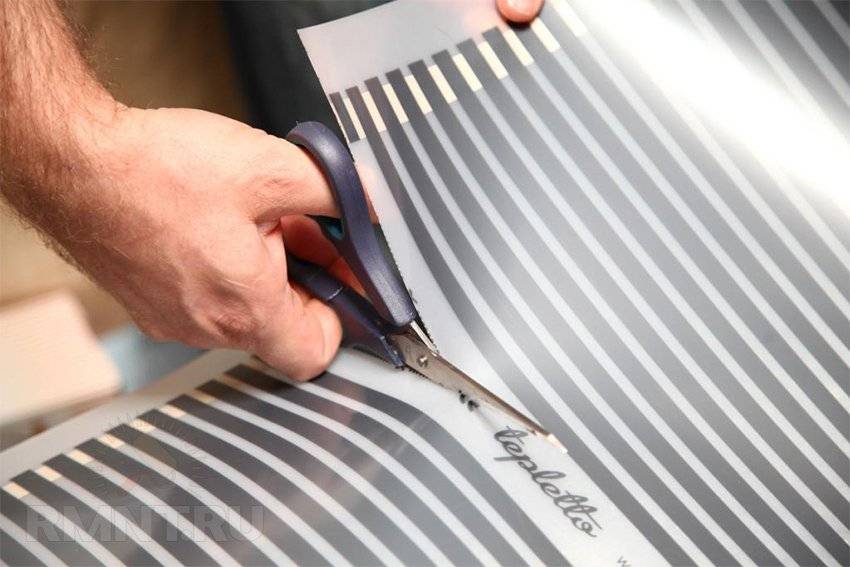

Монтаж пленочного ИК тёплого пола. Маты можно разрезать по 25 см. Места реза особо обозначены производителем. После разрезания необходимо изолировать кромку специальной лентой. До труб системы отопления и нагревательных приборов должно оставаться не менее 30 см.
Подключение пола к питанию. Пленка укладывается медными шинами вверх. Категорически запрещается наложение стыков друг на друга. Остальные работы по подключению силового кабеля выполняются согласно инструкции установки.Технология укладки плёночного тёплого пола под линолеум имеет еще одну особенность. Обязательно подключение терморегулятора, который не будет давать, чтобы система отопления разогревалась свыше 30°С. Поэтому, обычно маты используют в качестве дополнительного обогрева помещений, а не как основной источник тепла.
Стелим линолеум. В небольших помещениях покрытие укладывается и оставляется на несколько дней. После этого края прижимаются плинтусами. В больших комнатах может потребоваться приклеить линолеум. В таких случаях понадобится предварительно зафиксировать маты и проложить армирующую сетку сверху. Делается это с помощью специального клеевого раствора.

Какой нужен линолеум под ИК тёплый пол

Принцип работы ИК пола позволяет его применение под любой тип отделочных материалов и напольных покрытий

Но при выборе линолеума необходимо обращать внимание на отсутствие вредных веществ в составе. Наилучшим вариантом будет приобретение натурального покрытия

Некоторые виды линолеума, используемого для ИК пола, как показывает практика, не могут выдержать постоянного перепада температуры. Со временем начинают сморщиваться, появляется гармошка. Связано это с двумя причинами:

Температура нагрева. Если стелится под линолеум инфракрасный стержневой теплый пол, температура нагрева будет регулироваться автоматически. Для пленочной системы обязательно установить ограничение при нагреве не более 30°С, а некоторые специалисты советуют снизить температуру до 27°С.
Качество напольного покрытия. Линолеум должен быть устойчивым к нагреву и деформации, иметь среднюю толщину материала. Оптимально будет использование покрытия коммерческого класса, со специальным защитным покрытием.

Выбор системы теплых полов

Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.

Виды полов	Преимущества	Недостатки
Водяные — конструкция из труб, по которым движется нагретая вода.	Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления.	Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум.
Электрические полы — кабельная система, питающаяся от электроэнергии.	Высота стяжки и вес меньше, чем у водяного.	В основном, для укладки требуется заливка стяжки, что усложняет монтаж.
Инфракрасные тёплые полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы.	Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры.	Практически нет.

Учитывая все особенности тёплых полов, специалисты советуют при укладке на деревянный пол под линолеум отдавать предпочтение инфракрасному.

Он лёгкий, и не создаёт дополнительную нагрузку на перекрытия, а также отсутствует необходимость демонтировать деревянный пол.

Подготовка деревянного напольного покрытия к укладке

Чаще тёплый пол укладывается на основание из бетона, устанавливать его на деревянный настил также возможна, при чём как на новый, так и на старый, естественно если его предварительно подготовить.

Теплый пол по деревянному перекрытию. Часть1

Watch this video on YouTube

Плюсы деревянного основания:

отсутствие тяжёлой цементной стяжки;
снижение время монтажа;
конструкцию можно использовать сразу после установки;
нет нагрузки на перекрытие в виде бетонной стяжки;
высота пола практически не меняется.

Любое основание по технологии имеет свои термические ограничения, это следует учитывать при использовании для полов с обогревом. Оптимальная температура для поверхности полов из дерева 25 — 27 градусов. Но так как датчик располагается не на полу, а в его конструкции, то на терморегуляторе будут отражаться следующие показатели.

Дерево	Толщина пола (мм)	Температурное ограничение
Мягкого типа	7	32
	15	35
	20	40
Твёрдого типа	7	31
	15	24
	20	38

Как видно, мягкие породы деревьев, такие как сосна, выдерживают наиболее высокие температуры. А для твёрдой древесины, например дуба, лучше, если показатели будут ниже.

Подготовка деревянного основания заключается в избавление от щелей и трещин, кроме того половицы не должны «ходить». Нужно произвести замену всех старых и гнилых досок. Если пренебречь этими моментами, то нагревательное устройство не сможет эффективно функционировать, так как тепло будет уходить в щели. У нового пола требуется обработать доски антисептическими и огнеупорными средствами, и дождаться их полного высыхания.

Затем нужно приступить к выравниванию основы:

При монтаже водяного тёплого пола ровная поверхность не требуется, допустимы небольшие перепады, так как трубы кладутся на специальную деревянную подставку, которая оснащена выемками.
Для инфракрасного плёночного пола необходимо, чтобы основание было идеально гладким. Поэтому, все неровности следует выровнять с помощью циклёвки или положить фанеру. Листы должны располагаться на одном уровне.

Виды теплых полов

Прежде всего давайте определимся какой теплый электрический пол под линолеум можно монтировать. Ведь для этих целей подходят далеко не все варианты теплых полов. И связано это в первую очередь с толщиной самого теплого пола, которая для укладки под линолеум должна быть минимальной.

Аморфно металлическая лента

Теплые электрические полы на основе аморфно металлической ленты появились относительно недавно. Их принцип действия основан на использовании специальных металлов, которые благодаря быстрому охлаждению получают уникальные электрические и механические свойства.

Электрический теплый пол на основе аморфно металлической ленты

Итак:

Теплые полы на основе аморфно металлической ленты поставляются в виде рулонов. По внешнему виду он напоминает сетку. Толщина такой сетки не превышает 20 – 25мкм.
Одним из основных преимуществ такого теплого пола является их низкое энергопотребление, а также низкий уровень электромагнитных потерь. Такой теплый пол стоек к коррозии и обладает достаточно высокой прочностью.
Кроме того, такой теплый пол обладает низкой максимальной рабочей температурой. Обычно она колеблется в пределах 35 — 40⁰С. Благодаря этому он даже рекомендуется под такие напольные покрытия как линолеум, ламинат и ковролин. Ведь такие температуры не способны повредить это покрытие.

Углеродный пленочный теплый пол

Наибольшее применение в последнее время нашли пленочные или как их еще называют инфракрасные теплые электрические полы под линолеум. Они в свою очередь разделяются на углеродные и биметаллические.

Принцип действия углеродных теплых полов основан на параллельном соединении резистивных элементов, уложенных внутри специальной пленки.

Инфракрасный углеродный теплый пол

Итак:

Данные теплые полы поставляются в виде рулонов. Толщиной такой пленки обычно колеблется в пределах 20 – 40 мкм.
К преимуществам такого вида теплого пола относится в первую очередь простота монтажа, который вы легко можете выполнить своими руками. Благодаря небольшому расстоянию между резистивными элементами нагревание поверхности происходит более ровным.
Одним из основных требований при монтаже под линолеум является максимальная рабочая температура теплого пола. Для углеродного покрытия она составляет 60⁰С. Поэтому использовать такой теплый пол в максимальном диапазоне температур не следует.

Биметаллический пленочный теплый пол

Последним в нашем списке, но далеко не последним по популярности является биметаллический инфракрасный теплый пол. Его принцип действия основан на соединении сплава алюминия и меди. При протекании тока по этим элементам они нагреются.

На фото биметаллический инфракрасный теплый пол

Итак:

Поставляются такие теплые полы в виде рулонов. Визуально этот рулон разделен на секции 0,54×0,58 м. Каждая секция — это отдельный элемент, и как гласит инструкция отрезание пленки при монтаже возможно выполнять только по краям этих секций.
В качестве преимуществ такого вида теплого пола можно назвать простоту монтажа, меньшее количество соединений чем в углеродном пленочном теплом поле, а также более ровную поверхность нагрева.
А вот максимальная рабочая температура у такого теплого пола может достигать 80⁰С. Даже для специального линолеума под теплый пол это очень много и при эксплуатации такого вида теплых полов следует ограничивать максимальную температуру.

Устройство бетонного пола

Сразу начинать укладывать систему «тёплый пол» под линолеумное покрытие можно при наличии бетонного чернового пола. При отсутствии такового, если в наличии лишь деревянный пол, или только грунт, потребуется обустроить сам бетонный пол.

Процесс изготовления бетонного пола следующий:

Необходимо разобрать старый пол, если он есть.
Выровнять основу — грунт ровняется с помощью лопаты.

Обустроить подушку — она состоит из щебня, мелкого кирпича или битумного шифера, который утрамбовывается, слой подушки не более 50 мм.

Проложить утепляющий слой — кладётся пенопласт толщиной от 20 до 50 мм. Помимо того, что он будет выступать в качестве опалубки, ещё и уравновешивать расширение бетонного пола при нагревании. Сверху насыпается 10 см песка.

Затем укладывается второй слой утеплителя из экструдированного пенополистирола, хотя можно использовать другой материал. Плиты должны быть не менее 50 мм. Листы оснащены защёлкивающимися замками, что упрощает монтаж и позволяет сделать покрытие без зазоров.

Чтобы получилась ровная поверхность, необходимо применять уровень. Гидроизоляционная подложка не нужна, так как материал имеет повышенную устойчивость к влаге.

Приготовить и залить бетонную смесь. Состав готовится из цемента — 1 часть, песка — 2 части и отсева — 3. Смесь должна получиться средней консистенции, не сильно густой, но и не текучей. Для облегчения раствора, чтобы не было такой нагрузки на перекрытия, добавляется наполнитель.

Смотреть видео

Правильный бетон по нормативам.

Watch this video on YouTube

Прежде чем приступить к заливке бетона, вдоль стен комнаты устанавливаются маяки, на которые натягивается шнур. Он будет служить ориентиром для установки реек-маркеров.

Смотреть видео

Как правильно залить полы бетоном.

Watch this video on YouTube

Поверхность увлажняется и заливается раствором, который ровняется правилом. Степень горизонтальности пола проверяется при помощи строительного уровня. Затем удаляются метки, а пустоты заполняются смесью.

Процедура монтажа

Инфракрасная пленка приклеивается скотчем к основе

Применительно к каждому типу теплого пола применяется своя технология монтажа. Он осуществляется на основе составленного проекта и расчетов.

Водяные трубки укладываются так, чтобы на протяжении одного контура не было стыков, которые являются причиной протечек. Оптимальным вариантом для крепления являются пенопластовые блоки с канавками для магистрали. Изделия клеятся к полу в соответствии с проектом. После этого трубки укладываются в углубления, а их концы подключаются к коллектору.

Греющие кабели целесообразно прикручивать к закрепленной на несущей плите металлической сетке. Плюс такого решения в том, что сетка послужит каркасом для будущей стяжки, добавив ей прочности.

Маты фиксируются клеем или строительным скотчем. Чтобы плоскость не сдвинулась с места, целесообразно пропитать его жидким строительным раствором. После этого можно делать стяжку или укладывать линолеум.

ИК пленка к основе приклеивается скотчем. Металлический крепеж не используется, так как есть риск разорвать электрическую цепь.

Система проверяется на работоспособность, после этого проводится укладка линолеума.

Расчёт ИК-плёнки и мощности

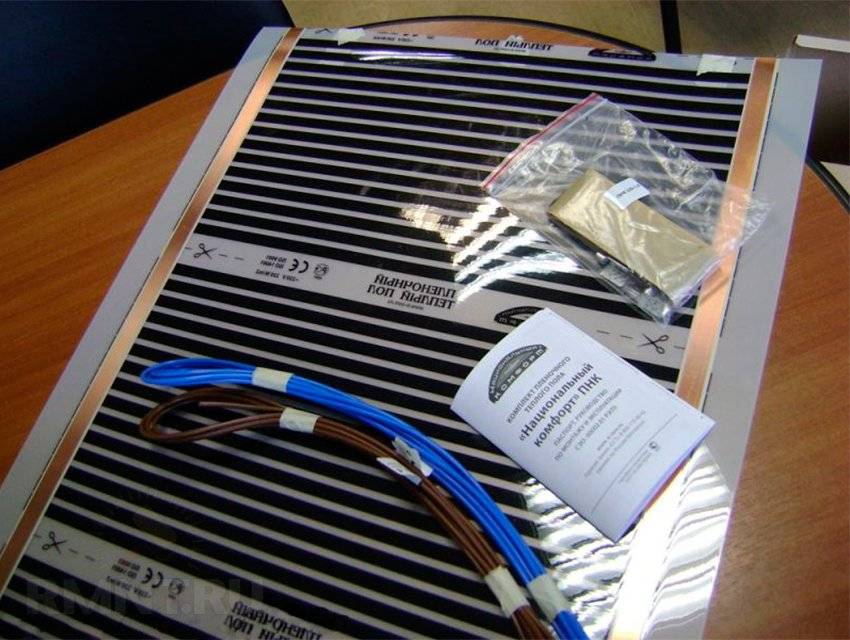

Комплекты материалов, необходимых для обустройства тёплого пола, включают все необходимые для монтажа контакты, провода, изолирующие клеммы термодатчики и терморегуляторы. Но, прежде чем отправиться в магазин за покупкой инфракрасной плёнки, вам необходимо будет произвести несложные расчёты, связанные с определением количества плёнки, необходимой для укладки тёплого пола, и сделать расчёт мощности нагревательных элементов, которые будут задействованы при работе.

Площадь плёнки должна составлять не менее 70% от площади помещения. Избежать нерационального использования дорогостоящего материала позволяет то, что инфракрасная плёнка выпускается трёх размеров по ширине 500, 800 и 1000 мм. По длине она может нарезаться погонными метрами по специально обозначенным линиям.

Помимо рулонной существует другая разновидность ИК-плёнки системы «зебра». Это тоже полимерная плёнка толщиной 1 мм, но состоящая из множества независимых друг от друга панелей, имеющих размеры 500х600 мм. Таких панелей в одном комплекте 50 штук, что позволяет обустроить тёплый пол на площади 15 м2. Преимуществом такой системы является то, что при выходе из строя одного нагревательного элемента вся система продолжает исправно работать. При гарантийном сроке в 25 лет она является очень экономичным и надёжным средством обустройства тёплого пола под ламинат или линолеум.

После соединения всех нагревательных элементов и надёжной герметизации соединительных клемм битумными изоляторами, осуществляется монтаж термодатчика, который обязательно помещается в пластиковый контейнер, и настенного блока терморегулятора, с помощью которого вы будете регулировать нагрев пола.

Следует помнить, что если мощность уложенного вами плёночного нагревателя превысит 2,2 кВт, а сила тока в системе будет более 10 А, то подключать её напрямую к электросети квартиры нельзя. В этом случае используют модульный контактор. Но самостоятельно производить работы по его установке не следует. Лучше обратиться к профессиональному электрику.

Можно ли стелить теплый пол под линолеум

Теплый пол под линолеум укладывать можно. Более того, существует идеально подходящая технология для этого. Речь идет об инфракрасном пленочном поле

Если с выбором нагревательного элемента тут все понятно, то крайне важно усвоить вопрос, касательного самого линолеума. Прежде всего, он не должен быть на теплоизолирующей основе

В противном случае эффективность обогрева будет сведена практически на ноль. Более того, крайне важно правильно выбрать линолеум для его комбинации с теплым полом. Сегодня существует немало его разновидностей, например, линолеум поливинилхлоридный и тому подобное. Рынок наполнен разными видами линолеума.

Укладывать линолеум на теплый пол можно только тот, который допускается для этого производителем. На упаковке и в техническом паспорте к этому материалу производитель должен поставить специальный знак, указывающий о допуске этого изделия под линолеум. Если на этот важный момент не обращать внимания, то можно приобрести неподходящий линолеум. В результате это приведет к тому, что под воздействием высокой температуры он начнет выделять в воздух формальдегид, опасное вещество для людей и домашних животных. Более того, изделие попросту станет эластичным и прорвется.

Совет! При выборе линолеума крайне важно обращать внимание на класс безопасности. Более того, теплый пол под линолеум возможен только в том случае, если в качестве нагревательного элемента будет использоваться инфракрасный обогрев. Этот обогрев наиболее мягкий и благоприятный

Как раз теперь рассмотрим, какой инфракрасный обогрев уложить под это покрытие лучше всего

Этот обогрев наиболее мягкий и благоприятный. Как раз теперь рассмотрим, какой инфракрасный обогрев уложить под это покрытие лучше всего

Более того, теплый пол под линолеум возможен только в том случае, если в качестве нагревательного элемента будет использоваться инфракрасный обогрев. Этот обогрев наиболее мягкий и благоприятный. Как раз теперь рассмотрим, какой инфракрасный обогрев уложить под это покрытие лучше всего.

Что такое электрический теплый пол

Электрический теплый пол — это нагревательный элемент, равномерно распределенный по всей площади помещения. Он может использоваться как основной источник обогрева, или в качестве дополнительного элемента, используемого с целью повышения комфорта. С точки зрения конструкции, электрический теплый пол выпускается в двух вариантах:

греющий кабель

инфракрасный пленочный теплый пол

Греющий кабель можно приобрести в рулоне и уложить на пол самостоятельно. Есть и другие варианты — например, нагревательные маты. Они представляют собой тот же кабель, но уже прикрепленный к несущей конструкции (стеклосетке), свернутой в рулон. Для монтажа его надо просто развернуть по длине комнаты (используется нужное количество полос). Пленочный теплый пол укладывается тем же способом, но с некоторыми особенностями.

Использование греющего кабеля принято считать более мощным и эффективным, но и более затратным вариантом обогрева. Если в регионе высокие тарифы на электроэнергию, счета за использованные ресурсы буду весьма значительными. Однако, потребляемая мощность инфракрасного теплого полна заметно выше. Если пленочный нагреватель потребляет 220 Вт/м2, а кабель — 80-150 Вт/2, сравнение становится очевидным.

Однако, здесь есть одна особенность. Укладку греющего кабеля (или греющего мата) можно выполнить двумя способами:

уложить на черновой пол и залить слоем стяжки, на который укладывается финишное покрытие

уложить на черновой пол, накрыть жестким листовым полотном (фанера, ОСБ, ДСП и т. п.) и уложить финишное покрытие

В первом случае теплоотдача от греющего кабеля будет максимальной, что позволит использовать щадящий режим нагрева. Расход электроэнергии будет не слишком велик. Во втором случае полотно листовых материалов сыграет роль теплоизолятора, отсекающего тепловую энергию. Придется увеличивать нагрузку на греющий кабель, что приведет к повышенному расходу электроэнергии.

Инфракрасный пленочный теплый пол укладывают непосредственно под напольное покрытие, без промежуточного полотна из листовых материалов. Кроме того, полотно пленки не укладывают под диваны, предметы корпусной мебели — это вызывает перегрев и выход из строя. Поэтому, количество излучающих элементов гораздо меньше, а эффективность работы — заметно выше. Это делает режим работы более экономным.
