Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Толщина под системой

Перед самостоятельным монтажом водяного теплого пола следует узнать всю технологию, в том числе и какая толщина должна быть под трубами. В данном случае придерживаются следующих рекомендаций:

  • Под трубы необходимо выложить черновую заливку. Выполняют ее качественно, поскольку для исправления ошибок придется проводить демонтаж всего пола. На черновую накладывается практически вся нагрузка. Наличие погрешностей приводит к разрушению всего покрытия. Отмечается потеря тепла, поломка труб и разрушение финишного покрытия.
  • Состав для черновой заливки можно сделать самостоятельно. Для этого используют песок, цемент и пластификатор. Можно приобрести готовый мешок с сухой смесью.
  • Для черновой отделки используют пластификатор с расчетом 1 л на 100 кг цемента. При его отсутствии достаточно взять в работу клей ПВА, требуется аналогичное количество.

Стяжка должна укладываться под трубы слоем 2,5-3 см. Можно сделать немного больше, если планируется нагромождение помещения, включая дополнительную перегородку. Но не следует делать слой более 4 см, или менее 2 см. В противном случае выложенный пол начнет ломаться.

Применение настильной конструкции

Область применения настильной конструкции довольно-таки широка. Но следует помнить о тех возможностях, при которых она может быть реализована. По дизайнерскому решению может не предусматриваться возможность сокращения расстояния от пола до потолка. В таком случае может пострадать и все другие элементы в комнате.

Готовый бетон проблемно доставлять на этажи многоэтажного строения. Следовательно, здесь приходиться рассмотреть другие варианты устройства теплого бетонного пола без заливки стяжки. Даже на месте очень трудно выполнить замес необходимого количества раствора.

Нельзя выполнить бетонную стяжку в таких строениях, как каркасные дома, дома из сруба, а также щитовые. При использовании сухой системы общий вес конструкции снижается почти в 10 раз по сравнению с бетонным раствором. В последнем случае еще и добавляется высота примерно в 5-7 см.

Но в обязательном порядке придется устраивать гидроизоляцию, так как сухой материал очень подвержен воздействию влаги.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой

При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

  • обычную полиэтиленовую плёнку, не тоньше 200 мкм;
  • цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
  • мембрану из жидкого силикона или ПВХ;
  • рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Какой бывает стяжка

Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:

монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;

Монолитная стяжка поверх теплого пола

сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.

Пример сборной стяжки

При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.

Функции стяжки пола

Цементная стяжка имеет свои минусы

Монолит

В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.

  1. Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.

  2. Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму. Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.

  3. Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.

  4. Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.

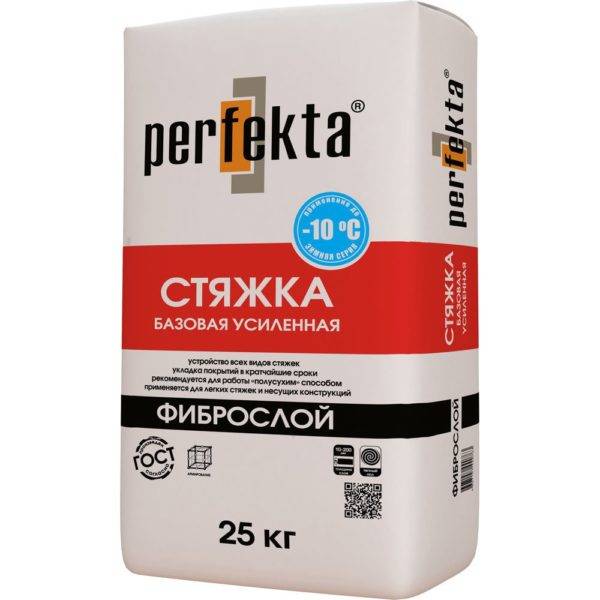

Стяжка с фиброволокном усиленная

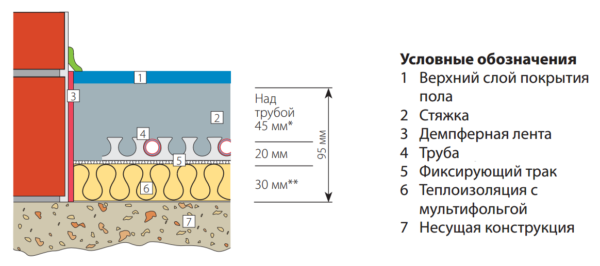

Стяжка теплого водяного пола (схема)

Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.

Чем армируют стяжку пола

Сборный вариант

Деревянная система водяного теплого пола

Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:

ГВЛВ – влагостойких гипсоволоконных плит;

Теплый пол по ГВЛ

  • элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
  • влагостойкой фанеры;
  • ЦСП;
  • ДСП.

Водяной теплый пол на деревянном перекрытии

Особенности монтажа водяного теплого пола

В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация

Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию

Черновая стяжка пола

Если Вы решили произвести работы по устройству напольного покрытия, то необходимо выполнить выравнивание поверхности с помощью самонивелира или черновой стяжки.

В этой статье рассмотрим, что такое черновая стяжка и для чего она нужна.

Черновая стяжка напольной поверхности – это пол в черновом варианте, который используется для укладки по грунту. Данный способ выравнивания отличается тем, что он не нуждается в образовании идеально ровной поверхности, а является промежуточным этапом для будущей заливки чистовой стяжки пола. Главной задачей черновой стяжки – это устранение больших перепадов и неровностей и подготовка основания под укладку финишного покрытия. Работы проводятся по уплотненному грунту или песку, под гидроизоляцию, пенопласт или пеноплекс, под разводку электрических и водопроводных коммуникаций. Также устройство черновой стяжки возможно под разводку теплого пола.

Перед началом укладки черновой стяжки, необходимо убедиться, что выполнен весь спектр других работ, а именно:

  • Подготовка грунта и укладки в нем всех необходимых водопроводных коммуникаций и электрических кабелей.
  • Устройство фундамента под все необходимые перегородки и конструкции.
  • Также требуется подсчитать полную высоту грунта с учетом стяжки, укладки теплоизоляции и чистовой стяжки пола. Не стоит забывать о высоте потолочного пространства и подоконников.
  • Песчано-гравийная смесь должна подаваться частями и постоянно поливаться водой и трамбоваться.
  • Готовый грунт застилаем пленкой, для исключения вытягивания влаги. По всему периметру нужно обклеить демферную ленту.
  • Черновая стяжка может быть выполнена как бетонной, так и песчано-цементной с добавлением армированной фибры. В обоих случаях требуется использовать армированную сетку для увеличения прочности и долговечности черновой стяжки пола.

Использование бетонных стяжек подходит для устройства пола на промышленных предприятиях, СТО и мойках, однако такую поверхность нельзя будет сделать идеально ровной. Песчано-цементная стяжка идеально подходит для создания ровных поверхностей. Благодаря этому, на такую стяжку хорошо ложатся теплоизолирующие материалы, что позволяет без проблем произвести монтаж теплого пола.

Крепеж для теплого пола

Если теплые полы, работающие на основе электричества, довольно просты в укладке – кабельные или рулонные нагреватели просто крепятся обычным скотчем под уровнем напольного покрытия, – то система крепежа теплого пола на воде сложнее.

Методы крепления труб теплого пола

Систему для теплоносителя можно закрепить:

  • при помощи сетки, к которой трубы крепятся проволокой или хомутами. Шаг между прутьями – 5 см;

  • при помощи фиксаторов, которые применяются вместе с теплоизоляционным слоем. Фиксаторы крепятся на черновом полу по предварительно разработанной схеме укладки труб;
  • лентой монтажной, полимерной или из металла. В первом случае есть специальные захваты, во втором – лепестки, которые отгибаются, а потом оборачиваются вокруг трубы;
  • в плитах из пенополистирола или матах теплого пола, в которых фиксаторы уже сформированы. Самый дорогой способ крепежа. Зато такой метод позволяет совместить теплоизоляционный слой с крепежной системой.

Самый дешевый вариант – это армирующая сетка, а самый дорогой – пенополистирол.

Монтаж трубной системы теплый пол (без стяжки)

Реечный тип монтажа водяного теплого пола

Типы кабельного пола


Типы кабелей используемых в нагревательных матах Наибольшую часть конструкции кабельного пола занимает нагревательный кабель. Есть несколько разновидностей этой системы, в зависимости от типа кабеля. Выделяют следующие виды кабельного теплого пола:

  1. Саморегулирующийся;
  2. Резистивный одножильный;
  3. Резистивный двухжильный.

Последний вариант имеет в своей системе две жилы – нагревательную и питающую. Такая конструктивная особенность создает преимущества перед одножильным вариантом пола:

  • Отсутствует необходимость возвращения одной жилы к терморегулятору;
  • Более низкий уровень электромагнитного излучения.

Поскольку, в одножильной кабельной системе довольно высокое излучение, такие теплые полы рекомендуется использовать в малопосещаемых или нежилых помещениях. Двухжильная система отличается более высокой стоимостью, но полностью безопасна.

Главным недостатком любой резистивной системы является перегрев участков, где происходит нарушение контакта стяжки и кабеля. Этот недостаток отсутствует у саморегулирующихся кабельных систем. Структура кабеля в такой системе более сложная. Она позволяет увеличивать сопротивление кабеля на участках, где повышается температура. Протекающий через участок ток уменьшается, что исключает выход из строя всей системы.

Когда можно включать теплый пол

Используйте лишь то количество клея, которое было бы необходимо вам для крепления плитки и без нагревательного мата. Сама конструкция нагревательного мата, представляет собой греющий кабель, который с определенным шагом закреплен на армированной сетке. Сетка изготовлена таким образом, чтобы при заливке плиточным клеем, раствор свободно проникал сквозь нагревательный мат и плотно сцеплялся с черновым полом. В среднем толщина плиточного клея — 10 мм.

При использовании системы «электрический кабель в стяжку», толщина цементно-песочной стяжки должна составлять не менее 3 см. При стяжке менее данного значения, тепло, интенсивно вырабатываемое электрическим кабелем, будет негативно воздействовать на него, что существенно снизит срок службы системы.

При использовании электрического пола «кабель в стяжку» в качестве источника основного обогрева помещения, толщина стяжки должна быть 5-7 см, а мощность составлять 160-180 Вт/м².

В-третьих, система устанавливается только на чистую площадь, то есть свободную от массивной мебели, бытовой техники, сантехники и др. Теплый пол, при работе, требует равномерной тепловой отдачи. Если по каким-либо причинам тепловыделение происходит не равномерно, то кабель начинает перегреваться в стыках. Именно поэтому электрический теплый пол не укладывают единым куском в разные помещения при наличии дверей.

В-четвертых, при использовании электрического кабеля в стяжку, теплоизоляция рекомендована, при использовании сверхтонких нагревательных матов теплоизоляция не устанавливается. Использование теплоизоляционного и теплоотражающего материала совместно с системой теплого пола «греющий кабель в стяжку» позволяет сэкономить до 20% тепловых потерь. Как правило, в качестве теплоизоляции используется материал на основе вспененного полипропилена с фольгированным покрытием, полипропилен является прекрасным теплоотражателем, а фольга равномерным образом распределяет вырабатываемое кабелем тепло по стяжке, препятствуя обогреву полосами. В то же время, использование теплоизоляции совместно с системой теплого пола «нагревательный мат (термомат)» не допускается, так как при этом толщина плиточного клея не позволит получить плотное сцепление всей укладки с черновым полом. Получится так называемый неплотный «бутерброд», а не плотное сцепление, «ходячий» пол, просветы в растворе, влияют на устойчивость плитки. Плитка отвалится, а греющий кабель может быть поврежден; растянут или разорван.

В-пятых, это использование несовместимых с электрическим теплым полом покрытий. Для кабеля в стяжку подойдут: керамическая плитка, керамогранит, теплопроводный линолеум и ламинат, ковролин без жесткой основы. Укладка покрытий с плохой теплопроводностью запрещена, т.к. вырабатываемое электрическим кабелем тепло будет отражаться и перегревать систему, интенсивному тепловыделению будет некуда деться и оно станет воздействовать на сам кабель, что, опять же, приведет к существенному снижению срока службы электрического теплого пола. Аналогично действует и нагревательный мат, только совместимое покрытие для работы с ним — это керамическая плитка и керамогранит. Допускается использование других покрытий (паркет, линолеум, ламинат и пр.) для работы с матами с низкой линейной мощностью, с такими как Energy Light.

В-шестых, это корректное использование терморегулятора для теплого пола.

  • Не стоит превышать указанную на терморегуляторе максимальную мощность, «нагружая» его. Это приведет к существенному снижению срока службы терморегулятора. Также не стоит забывать и о пусковой мощности — при пуске система потребляет, примерно, на 20% больше чем ее номинальная мощность. Для примера: если максимальное допустимое значение терморегулятора OCD4 1999 — 3600 Вт, то максимальное значение мощности системы не должно превышать это значение, а в идеале не должно превышать значение в 2880 Вт.
  • Запрещено использовать теплые полы, запитывая их к электричеству напрямую, то есть совсем без терморегулятора. Электрический теплый пол нуждается в периодическом отключении, непрерывная работа приведет к тому, что кабель в скором времени перегорит.
  • Терморегулятор предусматривает подключение более одного комплекта теплого пола в том случае, если теплые полы используются в равных по тепловым потерям помещениях (коридор-комната, ванная-туалет, две комнаты и др.).

От чего зависит толщина

Стяжка представляет собой слой раствора цемента с песком, который укладывают на основание пола. На данную поверхность монтируют в последующем напольное покрытие. Стандартная – состоит из смеси песка, цемента и воды. Иногда добавляют специальный пластификатор.

Выполняют для:

  • выравнивания покрытия;
  • повышения гидроизоляции пола;
  • прокладки коммуникаций;
  • улучшения теплоизоляции;
  • увеличения высоты пола;
  • монтажа теплого пола.

Без использования стяжки сделать пол ровным невозможно.

Толщина может быть разной, на нее влияют:

  • применение помещения;
  • планируемое напольное покрытие;
  • тип почвы (при укладке на грунт);
  • предназначение пола.

Толщина может зависеть от условий в которых выполняется монтаж водяного пола:

  1. Минимальной толщины — при потолках до 2 см. Армированная сетка в данном случае не применяется. Пол заливают самовыравнивающейся смесью, которая быстро застывает.
  2. Средней толщины – 2-7 см. Кроме бетонного раствора укладывается арматура или армированная сетка.
  3. Максимальной толщины 7-15 см. Делается чаще всего одновременно для всего дома из бетона и арматуры, выступая при этом параллельно в роли фундамента.

Классическую стяжку выполняют из бетона и щебня. Однако такой вариант не получится использовать для тонкой заливки.

Во время заливки на водяной теплый пол необходимо помнить о ее факторе расширения. Для его устранения по всему контуру помещения закрепляют демпферную ленту. Она сжимается для компенсации расширения бетона при нагревании. Без нее бетон трескается, а с ее применением остается целым.

Для монтажа теплого пола может применяться любой из существующих видов:

  • мокрая;
  • полусухая;
  • сухая.

Мокрую заливают из раствора цемента, песка и воды. Такой вариант является самым простым и не требует наличия опыта выполнения подобных работ и специального инструмента.

При отсутствии желания разбираться с правильными пропорциями цемента и песка для приготовления смеси, можно купить готовую. Такой вариант является самым тонким.

Полусухая состоит из тех же компонентов, что и мокрая, но для приготовления раствора используется намного меньше воды и в смесь добавлен специальный пластификатор. Класть ее без опыта довольно сложно. К тому же потребуются бетономешалка, без которой качественное приготовление раствора невозможно и виброплиты.

Сухая выполняется из сыпучих материалов, которые разравнивают и застилают фанерой или ДСП. Выполнить такую стяжку самостоятельно очень просто. Однако у нее есть минусы:

  • большая толщина;
  • низкая проводимость тепла.

Для заливки инфракрасного теплого пола используется минимальная толщина. Под электрический теплый пол необходимо залить около 4 см. Из всех видов теплого пола самая толстая – необходима для водяного.

Большая толщина существенно уменьшает высоту потолков, поэтому желательно не применять ее в невысоких помещениях.

Толщину необходимо рассчитывать индивидуально для обеспечения необходимой прочности в конкретных условиях.

Слишком маленькую толщину может повредить резкий перепад температуры и давление мебели. При слишком толстом слое придется столкнуться со сложностью регулирования температуры в помещении и большим потерям тепла на обогрев. К тому же нарушение технологии может привести к ее растрескиванию.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Виды пластификаторов, особенности их применения

Пластификаторы (ПАВ) – поверхностно-активные вещества. ПАВ производят в жидкообразном или порошкообразном виде, с противоморозными примесями и армирующими полиамидными волокнами.

В процессе разработки, состав наделяют свойством модифицирующим и улучшающим качество стяжек для пола:

  • Обеспечение пластичности раствора;
  • Повышение степени механической прочности и влагостойкости;
  • Улучшение гладкости поверхности;
  • Исключение возможных повреждений электроустройств коррозией.

Укладка теплого пола своими руками, с использованием в стяжке упрочняющих активных веществ, делает его применением комфортным и безопасным.

Иногда современные пластификаторы для стяжки относят к категории экологически чистых продуктов.

Но все же не стоит забывать, что в их состав входят химические вещества, обладающие свойством менять структуру бетонной смеси.

Поэтому, в процессе приготовления своими руками стяжек для электрического или водяного пола, рекомендуется в их состав включать количество добавок соответствующее информации, указанной на упаковке.

Некоторые производители поверхностно-активных добавок для цементно-песчаных стяжек, с целью опередить конкурентов, содержат в секрете их состав и рецептуру их приготовления.

Помимо неизвестных отдельных компонентов, в состав пластификаторов входят следующие ингредиенты:

  • Серная концентрированная кислота (сильный окислительный элемент);
  • Отходы фенольного производства (фенольные смола, вода);
  • Концентрированный раствор едкого натрия;
  • Пеногаситель, формалин и вода;
  • Пластиковые армирующие волокна (присутствуют в некоторых ПАВ).

Жидкообразные пластификаторы добавляют в сухую смесь: с расчетом 1-1,5 л на 100 кг; перед использованием вещество тщательно взбалтывают, вливают одновременно с водой, по ходу замешивания.

Порошкообразные – берут с расчетом 1:2 (ПАВ/вода); тщательно перемешивают, дают постоять пару часов (дальнейшая процедура замешивания та же, что и с жидким).

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

  • к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
  • на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;
  • проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
  • швы проклеиваются скотчем;
  • между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
  • утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
  • поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
  • в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
  • укладывается контур;
  • трубы контура подсоединяются к коллектору;
  • проверяется герметичность системы;
  • поверх труб настилается OSB, фанера или ДСП;
  • укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

  • к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
  • меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

  • к лагам на первом этаже прибиваются черепные бруски;
  • настилается черновой пол;
  • проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
  • по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;
  • поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
  • на подготовленную поверхность укладываются пенополистирольные плиты;
  • между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
  • контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

  • В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
  • Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.
  • 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Коллектор и нагревательный котел

Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.

Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.

Монтаж теплого пола

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
