Термостат для водяного теплого пола

Ограничитель возвратной температуры

Регулятор Unibox Rtl Oventrop, ограничивающий степень нагрева обратного потока, применяется на незначительной площади теплого пола < 20 м2. Диапазон нормируемой температуры составляет 20-50°С и зависит от показателя, устанавливаемого посредством термоголовки, благодаря чему степень допустимого нагрева поддерживается автоматически.

Регулятор для водяного теплого пола Unibox Rtl Oventrop

Подобная схема предполагает проводить установку Unibox Rtl Oventrop так, чтобы теплоноситель при циркуляции прошел весь контур теплого пола и только потом – через Rtl-регулятор.

Принцип его работы отличается от функционирования смесительного узла, где для достижения необходимой температуры происходит перемешивание жидкостных потоков с разной степенью нагрева, регулируемое клапаном.

При использовании регулятора Rtl при поступлении воды в петли теплого пола не происходит смешивания, то есть при подключении к радиаторному отоплению теплоноситель сразу движется в обогревательный трубопровод. Задача Rtl-вентиля, встроенного в регулятор, состоит в нормативно установленном ограничении температуры жидкостного потока уже на выходе из труб водяного контура.

Подобная обвязка предполагает подачу горячего теплоносителя порциями, благодаря чему перегрева не возникает. Также способствует сглаживанию температуры инерционная стяжка.

Конструктивные размеры клапанов Rtl

При оборудовании системы водяного обогревательного контура клапаном Rtl следует учитывать, что выставляемая на ограничителе жидкостного потока, идущего обратным потоком, температура не должна быть ниже значений воздуха в помещении.

Если это требование не соблюдается, то возможно возникновение нестабильного некорректного функционирования Rtl регулятора.

Конструктивно он состоит из корпуса, ограничителя предельного хода штока, а также жидкостного датчика, благодаря которому осуществляется передача данных о температуре проходящего потока для поддержания заданного значения нагрева в автоматическом режиме.

Схема регулирования водяного теплого пола

Открывается Rtl клапан только в случае, если максимальное значение не было достигнуто. Также используется подобный регулятор при оборудовании теплого водяного контура комбинированного типа, когда теплоноситель поступает параллельно в радиаторы и в систему.

Разнообразие вариантов подключения водяного обогревательного контура позволяет рационально решить, какая схема будет подходящей для конкретных условий. В загородных домах при установке локального котла с регулируемой температурой выходящего водного потока есть возможность прямого подключения без дополнительных узлов, призванных понижать степень нагрева теплоносителя.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

  • специальных сервомеханизмов, управляемых посредством радиосигналов;
  • радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
  • радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

    Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

  • Первая пара – это подача электроэнергии, которая подводится от распределительного щитка и в обязательном порядке защищается автоматическим выключателем.
  • Вторая пара – это подача питания от терморегулятора на нагревательные элементы. Как правило, эти провода уже идут в комплекте с теплым полом, и вам останется только проложить их в нужное место.
  • Третья пара – это датчик температуры, который подает на терморегулятор сигналы, характеризующие степень нагрева пола.

    Схема подключения терморегулятора теплого пола

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными

Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

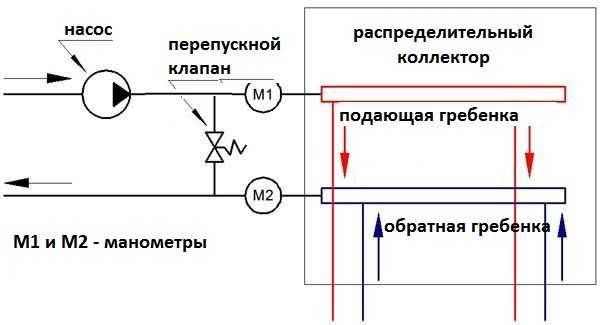

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

  1. электронными;
  2. механическими;
  3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

  1. термодатчика;
  2. микропроцессора;
  3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

  1. высокую точность;
  2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

  1. термической головки;
  2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

  1. привод;
  2. газовый либо жидкостный элемент;
  3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.
