Установка печи в бане на деревянный пол пошагово: инструкция

Установка железной

  1. Первым делом, в месте, где будет установлена печь, демонтируется участок пола. Далее обустраивается фундамент по представленной выше инструкции;
  2. После того, как кирпичная кладка полностью подсохнет, можно приступать к устройству печки для бани. Для этого она устанавливается в предназначенное по проекту место;
  3. Через стену проводится специальный переходник в виде сэндвич-трубы. К ней должны быть заранее приварены металлические пластины, которые будут выполнять защитную функцию для стены, находящейся рядом с дымоходом;
  4. К переходнику крепится первая часть дымоходной трубы;
  5. Далее устанавливается вторая часть трубы, которая будет находиться снаружи бани. На нее крепится специальная защитная насадка, а также искрогаситель;
  6. Печь из металла полностью облицовывается огнеупорным кирпичом, для большей безопасности, либо же обшивается специальными металлическими пластинами;
  7. Далее устанавливается бак для воды. Он может привариваться как непосредственно на дымовую трубу, так и на печные стены. Помимо этого, посредством гибких шлангов бак с водой может быть подключен к теплообменнику печи;
  8. На заключительном этапе бак наполняется водой, укладываются камни и производится проверочная топка печи.

Внимание! В процессе первой протопки бани, нужно тщательно следить за поведением печи, силой тяги, а также за местами соединений, дабы нигде не было утечки.

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.


Стальная труба для изготовления котла Помимо того, потребуются такие инструменты:

  • сварочный аппарат (электрический);
  • болгарка;
  • круги по металлу.


Чертеж котлаПосле подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.


Печь изнутри

Конструкция печи Конструкция печи Конструкция печи Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.


С правой стороны круглая дверца для укладки камней

Конструктивные особенности установки

Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах

При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами

Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения. При эксплуатации бани в зимний период следует побеспокоиться об установке дополнительного отопления в других комнатах. Единственный положительный момент подобного решения – возможность регулировать интенсивность горения, не покидая парилки.

Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

  • кислород в парной выжигается в меньшей степени;
  • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
  • отопление присутствует одновременно в нескольких помещениях бани.

Замечание! Монтаж осложняется необходимостью сделать отверстие в стене, если установка металлического агрегата не была предусмотрена на этапе возведения бани.

При выборе печи следует обратить внимание на дверцу топки. В открытом положении она не должна создавать препятствия для закладки топлива

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

5

Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани

Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

Выбор расположения

Устройство печи в бане зависит непосредственно от ее типа, поскольку печи могут быть как электрическими, так и работающими на твердом топливе. Второй вариант более сложный по своей конструкции, а также в процессе монтажа.

Безусловно, согласно классическому варианту обустройства бани, печь устанавливается в парной комнате.

Однако дверка, через которую в нее загружаются дрова, может выходить в другое, смежное с парной помещение, либо же вовсе на улицу.

Стоит помнить о том, что, обустраивая печь в межкомнатной перегородке, нужно позаботиться о качественной изоляции не только полов, но и стен.

Помимо этого, данная конструкция должна быть продумана еще на этапе проектирования строения, в противном случае для установки печки в бане придется демонтировать некоторые участки перегородки.

Установку печи в бане с выведением топки на улицу преследуют те же проблемы, однако к ним добавляются существенные теплопотери и трудности с подкидыванием дров, так как для этого придется выходить из помещения.

В большинстве случаев, расположение печки в бане с выносной топкой выбирается редко. Обычно топка вместе с печью находятся непосредственно в парной. Безусловно, с этим возникают небольшие трудности, так как дрова в парной обычно негде хранить, да и кислород обильно сгорает. Однако все проблемы можно решить, тщательно обдумав детали.

Для такой печи предусматривается полная изоляция как со стороны прилегающих стен, так и со стороны пола.

Минимальное безопасное расстояние от печки до стены в бане – 26 см, а для незащищенных перегородок – 32 см.

Установка железной печи в бане не требует обустройства специального фундамента, однако, основание все-таки следует сделать.

Обычно это небольшая площадка, которая по размерам несколько превышает основание печи. Изготовить ее можно одним из следующих способов:

  1. На поверхности пола закрепить лист асбеста, минимальная толщина которого должна быть 1 см. Далее на асбест кладется лист металла толщиной в 5 мм. Основание под установку печки в бане своими руками готово;
  2. Вторым способом является укладка основания из кирпича. Производится кладка в четверть кирпича. Далее поверх нее крепится лист металла, либо же обустраивается бетонная стяжка.

Разновидности устройства и материалы

Вариант укладки водяных труб в стяжку для отопления пола

Чтобы сделать тёплый пол в бане, можно использовать несколько способов устройства:

  1. Бетонная стяжка – это лучший вариант для банного помещения, поскольку она позволяет значительно сэкономить на материалах и обладает высокой степенью влагостойкости за счёт использования цемента. Однако такой пол можно эксплуатировать только через месяц после заливки стяжки. К тому же при повреждении трубопровода очень сложно найти место протечки, поэтому потребуется демонтаж всей стяжки.
  2. Очень удобно использовать специальные полистирольные плиты для тёплых полов. Они снабжены отражающим фольгированным слоем и имеют специальные углубления для фиксации труб отопления. Тем не менее, поверх них всё равно придётся заливать стяжку.
  3. Укладка отопительных труб в системе деревянных полов также возможна. Однако тут нужен точный расчёт, чтобы определить места отверстий в лагах для прокладки трубопровода. Зато ремонтопригодность таких полов выше.

Планировка бани и особенности установки печи

Перед тем, как построить баню, нужно заранее продумать все моменты, связанные с будущей конструкцией. Стоит понимать, что правильное проектирование дает возможность создать предельно эффективную баню, которая сможет удовлетворить все запросы.

На этапе планирования стоит особое внимание уделить основным функциональным элементам бани. В частности, речь идет про банную печь, которая одновременно создает тепло, обеспечивает посетителей бани паром, прогревает все помещение и нагревает воду, если к печи был подключен бак.. Говоря о печах для бани, нельзя не сказать о правильном выборе хорошей модели

Изготовлением банного оборудования занимается масса производителей, продукция которых может быть как достаточно традиционной, так и подходить для решения самых разных задач. Естественно, подобные устройства серьезно отличаются друг от друга, и разброс цен также велик.

Говоря о печах для бани, нельзя не сказать о правильном выборе хорошей модели. Изготовлением банного оборудования занимается масса производителей, продукция которых может быть как достаточно традиционной, так и подходить для решения самых разных задач. Естественно, подобные устройства серьезно отличаются друг от друга, и разброс цен также велик.

Учитывая все сказанное выше, можно прийти к выводу, что банную печь подбирать нужно индивидуально, в зависимости от условий эксплуатации, стоимости оборудования и личных пожеланий. Нелишним будет перед приобретением печи почитать несколько статей о том, как выбрать печь для бани.

В этом смысле можно выделить две основных группы требований к расположению банной печки:

  • Требования пожарной безопасности;
  • Требования к размещению в зависимости от характеристик всей постройки и расположенных в ней помещений.

Обе категории факторов достаточно важны и требуют подробного рассмотрения.

Установка печи-камина и дымохода

Окончательный вид установленной печи-камина и дымохода

Дымоходы типа «сэндвич» из нержавеющей стали — самые востребованные, но далеко не всякая «нержавейка» является жаропрочной. К стойким нержавеющим сталям относятся марки с большим процентным содержанием хрома, титана, никеля. Внутренний контур дымохода должен быть изготовлен из стали, разработанной для применения в условиях агрессивной среды и повышенной температуры (до 750 °С). Внешний должен быть выполнен из полированной нержавеющей стали, устойчивой к воздействию окружающей среды.

Подготовили поверхность потолка, очистили отверстие для дымохода. Внутренний диаметр дымохода выбрали, ориентируясь на рекомендации производителя печи.
Сделали картонную выкройку для подгона фланца. При раскрое учитывали наличие внутри фланца изоляции, из-за которой толщина торцов увеличится до 3 см.
Фланец перевернули изнанкой вверх. По выкройке перевели на металл все линии сгибов и разрезов. Ножницами по металлу сделали необходимые надрезы.
Уложили фланец на край бруса, подложив под него металлический уголок. По линиям сгиба пробили киянкой. Затем резким движением согнули металл. Уложили внутрь фланца изоляцию.
Прикрутили готовый фланец к отверстию в потолке с помощью саморезов.
В чердачном помещении на металлические уголки установили опору.
К опоре присоединили двустенную трубу дымохода, опустили ее в комнату. К нижней части трубы с помощью стяжных хомутов присоединили стакан — переходный элемент от двустенной трубы к одностенной.
В соответствии с рассчитанной заранее комплектацией собрали модульный дымоход внутри жилого помещения. Места соединений труб промазывали специальным термостойким герметиком.
Собрали дымоход со стороны чердака, используя стяжные хомуты и специальные крепления для ствола дымохода. При проходе трубы через кровлю использовали базальтовую вату.
После установки трубы надели на нее кровельный элемент, закрепив его кровельными гвоздями. Надели «юбку», промазали стыки герметиком. На дымоход закрепили антиветровой дефлектор.

Установка на пол

Конструируя устройство на пол необходимо знать его вес, исходя из которого, выполнить расчет прочности перекрытий. Соответствие веса конструкции и жесткости установочной площади предотвратит пролом пола. Существуют специальные онлайн-сервисы позволяющие произвести такой расчет. Потребуются лишь точная информация о сечении и размере балок и лаг.

Используя приблизительные значения нагрузки, рассмотрим варианты выполнения напольного перекрытия, на которое в последующем будет установлен отопительный прибор.

Печь с плитой-основанием и всеми конструктивными элементами весом не более 700 кг можно установить на деревянный пол с опорными лагами. Более массивные конструкции требуют дополнительно сооружения фундамента — основания для установки.

Соблюдаются следующие размеры при строительстве деревянного основания.

Шаг между лагами 1 метр

Длина пролетаГабариты лаг
2 метра 75×150 мм
3 метра 100×175 мм
4 метра 175×200 мм
5 метров 150×225 мм
6 метров 175×250 мм

Сверху лаг набивается половая доска толщиной 50 мм. Все деревянные части конструкции пола в идеале обрабатываются огнебиозащитной пропиткой.

Где лучше разместить печь?

Правильная планировка бани сделает ее комфортней. Это касается как проектирования помещения, так и размещения внутри строения необходимых элементов, например, печи. От места расположения последней зависит распределение горячего воздуха внутри здания, создание комфортного микроклимата и безопасность посетителей.

В зависимости от модели печи

От выбранного типа печи для бани зависит месторасположение каменки:

  1. Электрокаменка — печь постоянного действия. Простой вариант в эксплуатации. Не требует наличия дров, достаточно включить устройство в электросеть и можно париться. Оборудование предусматривает выбор температурного режима, нет необходимости в постоянном подбрасывании дров. Она устанавливается в любом месте бани.
  2. Обычная каменка — печь переменного действия. Нагревается дровами. В эксплуатации требует соблюдение правил пожарной безопасности, так как имеет камеру с открытым пламенем. Ее месторасположение следует планировать уже при строительстве. Часто конструкция требует отдельного фундамента из-за значительного веса.

Электрокаменки принято использовать в небольших банях. Печи переменного действия устанавливаются в просторных сооружениях, предназначенных для одновременного отдыха группы людей до 5 человек.

Популярные месторасположения печи в бане

Рассмотрим, как правильно установить печь в деревянной бане, возможные варианты установки конструкции:

  • По центру парилки. Монтируется в середине моечного помещения на небольшом отдельном фундаменте. Дверь топки должна смотреть по направлению к предбаннику, если он предусмотрен в строение, или к входной двери с улицы, в случае его отсутствия. Такое расположение позволит создать благоприятный микроклимат в помещение.
  • Рядом с внутренней капитальной стеной в углу либо у входной двери. Этот вариант расположения наиболее встречающийся. Удобен тем, что может использоваться для строений любого размера, топливо в баню не нужно далеко носить. Конструкцию размещают так, чтобы она отдавала тепло всеми поверхностями. Монтируют именно вдоль внутренней стены. Если установка проведена рядом с наружной, тогда тепло будет уходит не на обогрев бани, а на обогрев улицы.
  • Между парилкой и предбанником. Сооружается специальный проем между зонами, в который устанавливается печь. Площадь, занимаемая агрегатом обычно составляет всего 0,15 квадратных метра.
  • Самый удобный вариант предусматривает наличие отдельного помещения для установки отопительного устройства. Такое расположение возможно только в больших помещениях. С точки зрения пожарной безопасности это лучший вариант.

Выбирая месторасположения необходимо предусмотреть безопасное расстояние от боков конструкции до легковоспламеняющихся предметов (стена), оно должно быть не менее 12,5 см.

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

  • со стороны парной зафиксируйте лист минерита;
  • прорежьте отверстие под выносной канал;
  • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
  • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
  • возьмите базальтовую вату и уложите ее между стойками обрешетки;
  • зашейте проем минеритом (со стороны предбанника);
  • установите печь на свое место;
  • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

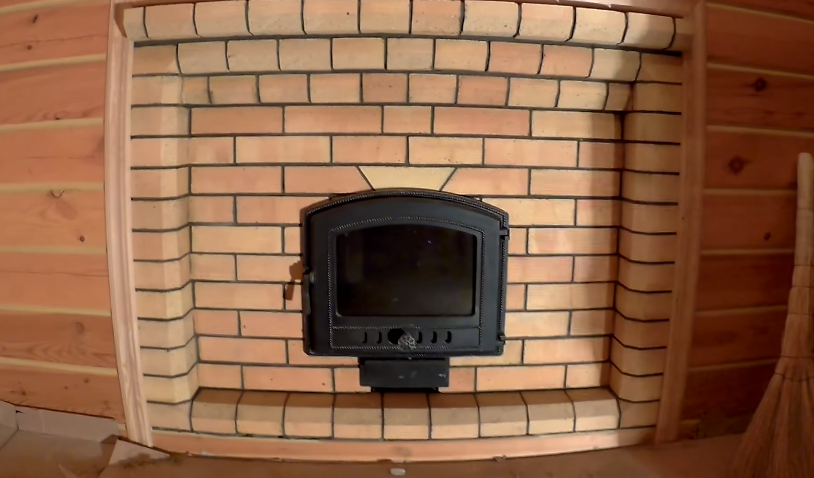

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Литература

  • Крылов, Г.И. Каменка.- Саратов: 1980.
  • Фельдман П.А. Гордость земли Каменской. — Пенза, 2004. — 57 с.
  • Фельдман П.А. История кирпичного завода (1912—2012 гг.). — Пенза, 2012. — 98 с.
  • Фельдман П.А. Каменка и Каменский район от А до Я: Энциклопедический словарь. —Пенза. 1998.182с.
  • Фельдман П.А. Каменка. Памятная книга. 1951—2001 (50-летию города посвящается): учебное пособие для учащихся. — Пенза, 2001. — 87 с.
  • Фельдман П.А. Каменка. Путеводитель: родному городу в год его 60-летия! От каменских предпринимателей. — Каменка, 2011. — 22 с.
  • Фельдман П.А. Каменка с древнейших времен до середины XIX века. — Каменка, 1995. — 49 с.
  • Фельдман П.А. Каменка — судьбы моей начало…: Стихи и песни. — Каменка, 2019. — 64 с.
  • Фельдман П.А. Каменский сахарный завод (ОАО Атмис-сахар) 1975—2000. — Каменка, 2000. — 62 с.
  • Фельдман П.А. Каменский хлеб — всему голова: (исторический очерк. Каменский элеватор). — Каменка, 2019. — 83с.
  • Фельдман П.А. Каменцы в годы Великой Отечественной войны 1941—1945. — 2000.56с.
  • Фельдман П.А. Каменцы в Великой Отечественной войне 1941—1945 гг. — . — Каменка , 2010. — 54 с.
  • Фельдман П.А.
  • Фельдман П.А. Краше нет родного края: учебное пособие для учащихся. — Каменка, 2008. — 161 с.
  • Фельдман П.А. Муса Бигеев — выдающийся ученый-энциклопедист: очерк жизни и деятельности .И. Х. Гуркин, П. А. Фельдман. — Каменка, 2013. — 47 с.
  • Фельдман П.А. Приказано выжить / НОУ ДПО Каменская автомобильная школа ДОСААФ России им. Героя Советского Союза В. С. Паршина. /— Каменка, 2010.46с.
  • Фельдман П.А. Путь в столетие: к 100-летию основания Каменского гарнизона. — Каменка, 2006. 42с.
  • Полубояров, М.С. Каменка / Пензенская энциклопедия. М.: Научное издательство «Большая Российская энциклопедия», 2001.

Как правильно установить в деревянной бане металлическую печь?

Готовые отопительные агрегаты смонтировать гораздо проще, чем возвести кирпичную печь. Поэтому металлические печи — приоритетный выбор оборудования для бани. Оно быстро прогревается и удобно в эксплуатации.

Установка печи

Установка печи в бане на деревянный пол требует монтаж напольного основания, которое сможет предотвратит возгорание древесины. Поэтапно проводится комплекс работ:

  • Разметка. В месте монтирования источника тепла, на полу чертится прямоугольник размером идентичным основанию конструкции. Со стороны топки к нему прибавляется 50 см, с оставшихся трех сторон по 10 см.
  • Подготавливается жаростойкая плита. Ее размеры соответствуют фигуре, нарисованной на деревянном полу, для изготовления выбирают огнеупорный материал.
  • Крепят к полу на саморезы вышеуказанный элемент.
  • Поверх плиты возводят кирпичный пьедестал, на который установится печь. Для этого полнотелые или шамотные красные кирпичи предварительно замачивают в воде. Из них в один слой выкладывают площадку. В работе используют жаростойкий раствор для кладки и проверяют ее горизонтальность уровнем.
  • Для предания эстетичного вида кладки поверх нее улаживают керамическую или керамогнитную плитку.

Сооружению необходимо просохнуть 1-2 дня, после чего его можно использовать по назначению.

Установка дымохода

Ошибочное обустройство дымохода в практике нередко. Результатом оплошности может быть воспламенение потолочного перекрытия. Основными причинами возгорания являются: перегрев трубы, неверное расстояние между трубой и перекрытием, выброс искр в трещины дымохода.

Неправильная установка дымохода чревата воспламенением потолочного перекрытия

Монтаж трубы в соответствии со всеми правилами пожарной эксплуатации состоит из следующих этапов:

Для установки разделочного короба в потолочном перекрытие вырезается квадрат (если отверстие не спланировано при строительстве здания).
Заранее заготовленный короб представляет собой жестяной прямоугольник, обшитый сверху и снизу нержавеющей сталью с отверстием для трубы.
Дымоход, берет начало в патрубке, выходящем из печи. Если диаметр основной трубы больше, она соединяется с патрубком переходником. Затем на нее монтируется шибер. Берется переходник с основной трубы и устанавливается на сэндвич дымоход. Соединение должно миновать отверстие в потолочном перекрытии

Это очень важно.
Труба выводится через отверстие в коробе и крыше на улицу.
Пустоты между дымоходом и коробом заделываются керамзитом, минватой или песком.
Со стороны улицы участок рядом с трубой промазывается герметиком. Крепление делается саморезами с промежутком в 5 см

Работы по установке трубы на этом закончены, остается установить сверху дефлектор или зонтик.

Установка навесного бака

Навесной бак монтируется следующим образом:

  • месторасположения бака должно выбираться так, чтобы он располагался выше печи;
  • монтаж бака в деревянной бане лучше произвести на обрешетку из реек, а не сразу к стене;
  • крепление производится сверху и снизу на кронштейны;
  • емкость должна иметь 3 или 4 патрубка (два для связи с теплообменником, остальные для подачи воды);
  • один из патрубков используется для наполнения емкости холодной водой (на нем обязательно наличие обратного предохранительного клапана);
  • соединение с теплообменником производится при помощи стальных гофрированных или медных трубок, их крепят на фитинги;
  • одна из труб должна предусматривать наличие крана для полного слива воды;
  • штуцеры теплообменника соединяются с трубками емкости фитингами;
  • при необходимости места крепления усиливаются хомутами или герметиком;

Часто владельцы бань не проявляют особую мудрость и делают все намного проще и это тоже работает.

Особенности монтажа на деревянный пол

Процесс установки металлической печи зависит от прочности досок и массы отопительного агрегата. Например, если он весит до 700 килограмм, установка дополнительного фундамента не понадобится. Для расчета общей массы отопительного агрегата берут данные по весу печного устройства, объему камней, емкости для воды с учетом заполнения, массу дымохода и защитного экрана. Бывают такие варианты жаростойкого основания:

  1. Прослойка из базальтового картона и асбеста покрывается стальным листом.
  2. Металлический защитный элемент на полу можно заменить кирпичом, натуральным или искусственным камнем.
  3. Плитка из керамики или керамогранита.


При установке на деревянный пол на нем обязательно делают огнеупорное покрытие Установка банной печи должна производиться на защитном основании, которое равняется минимум от 40 сантиметров в ширину. Такой монтаж осуществляется перед топливным порталом для предупреждения проникновения на поверхность пола банного помещения искр.

Возведение фундамента

В процессе установки печи в бане своими руками многие задаются вопросом о необходимости обустройства фундамента. Конечно, металлическая конструкция достаточно легкая, и можно ограничиться одним из защитных оснований, описанных выше, однако обезопасить себя более надежным фундаментом все-таки лучше.

Можно возвести основание для печи прямо на деревянном полу:

  1. Первым делом производится полный замер печи. Далее полученные данные переносятся прямо на деревянные половицы при помощи мела. Полученный прямоугольник расширяют при помощи метровой линейки. Делается это так, чтобы в итоге со стороны топки металлический лист выглядывал на 50 см, а с других сторон – на 5-10 см;
  2. Если планируется установка печи в бане с выносной топкой, то на данном этапе в перегородке вырезается проем для печи;
  3. Далее необходимо взять плиту из негорючих материалов и вырезать ее по размерам, представленным на нарисованном мелом прямоугольнике. Готовую вырезанную часть необходимо прикрепить на расчерченный участок при помощи саморезов;
  4. Огнеупорный кирпич помещается в воду для намокания, параллельно готовится раствор для кладки. После того, как раствор готов, можно приступать к укладке кирпича. Необходимо создать два ряда, поверх которых приклеивается лист из нержавеющей стали. Кстати, в качестве клея следует использовать специальный термостойкий.

Данный вариант подходит для прочных бань с небольшими металлическими печками.

Однако если конструкция довольно массивная, а сами перекрытия не слишком надежны, лучше всего возвести полноценный фундамент.

Делать это следует еще в процессе строительства банного сооружения, поскольку установка фундамента в уже готовой бане влечет за собой некоторое количество демонтажных работ.

Итак, фундамент для установки печи в деревянной бане возводится следующим образом:

  1. Первым делом нужно вырыть котлован, размеры которого должны превышать габариты печи. Глубина котлована определяется посредством уровня промерзания грунта, то есть как только вы дошли до него – можно прекращать рыть;
  2. После этого грунт вручную уплотняется и плотно засыпается гравием, минимальный слой которого равен 20 см;
  3. Поверх гравия необходимо разместить гидроизоляционный слой в виде рубероида или плотной полиэтиленовой пленки;
  4. После подготовки основы нужно изготовить каркас. Для этого используются прутья арматуры. Между поверхностью котлована и стенками каркаса должен оставаться отступ в 5 см;
  5. Далее замешивается бетонный раствор и заливается в котлован. Стоит учитывать тот факт, что от верхней точки бетонного пола до чистового покрытия должен быть предусмотрен отступ в 20 см;
  6. Поверх бетона при помощи битумной мастики крепится двойной слой рубероида.

Дальнейшие работы можно проводить лишь через 20-30 дней, дабы дать бетону полностью высохнуть.

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Корпус и дымоходная труба, во время топки сильно разогреваются. Со временем, древесина, испытывающая постоянную термическую нагрузку, окисляется, что становится причиной воспламенения, даже без наличия открытого огня. По этой причине, требования пожарной безопасности при монтаже печи в банном помещении, требуют соблюдения трех важных правил:

  • Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.
  • Установить печь на негорючем основании.
  • Применять огнезащитный материал для снижения термической нагрузки на стены, расположенные вблизи сильно нагревающихся деталей печи.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.

Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

В случае бетонных полов, облицованных керамической плиткой, печь устанавливают без необходимости в дополнительной защите основания. Деревянные полы потребуется защитить от возгорания:

  • Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.

Чтобы уменьшить монтажную высоту, используют вермикулитовые плиты, монтируемые к полу и застилаемые сверху оцинкованным железом.

Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

  • Кирпичная кладка.
  • Керамическая плитка – можно облицевать стены вокруг печи, зашив их (в случае деревянных стен) предварительно гипсоволокнистой плитой (ГВЛ).
  • Теплоизоляционный материал – для защиты используют специальные жаростойкие плиты для обшивки стен или базальтовую вату. Материал фиксируют к поверхности с помощью метизов. Поверхность закрывают оцинкованной или нержавеющей сталью.

После установки отопителя и защиты стен, переходят к монтажу дымохода.

Монтаж печи на деревянном полу

Не все знают, как практически проводится установка печи в бане на деревянный пол. Так вот, если ваша печь вместе с «начинкой» весит не более 700 кг, а толщина лагов и досок – больше чем достаточна, то можно воспользоваться вариантом без демонтажа пола. Для этого следует придерживаться такой последовательности выполнения работ:

  • Мелом обозначить, где будет установлена печь на деревянном полу с соблюдением точных размеров отопительного устройства.
  • Отложить от каждой из этих линий по 10 см и параллельно обозначить контуры внешнего прямоугольника. Следует помнить, что расстояние от поверхности печки до стенки бани должно быть равным 38 см.
  • Взять минеритовую плиту, вырезать точно такой же прямоугольник, как начерчен на полу, и с помощью саморезов привинтить ее к доскам.

Так нельзя укладывать кирпич

Заложить плиту из минерита 2-мя рядами шамотного или обычного полнотелого красного кирпича, пользуясь при этом огнеупорным раствором. Не забывать, что кладка должна быть строго горизонтальной.

Важно! Для лучшего сцепления плиты с кирпичом, его необходимо, перед укладкой, намочить в соленой воде. Правильная схема выкладки кирпича

Правильная схема выкладки кирпича

С помощью термостойкого клея, зафиксировать на возвышенности железный лист или керамогранит. Оба листа достаточно термостойкие, но если их нет – не беда. Ведь наличие кирпича уже является достаточным условием для того, чтобы обеспечить пожарную безопасность для пола.

Все, основание готово для эксплуатации. Но не следует спешить, поскольку необходимо примерно 2-3 суток, пока окончательно застынет раствор, клей, чтобы с уверенностью ставить на фундамент печь для бани.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
