Черновой пол по деревянным балкам: как смонтировать самому

Пошаговая инструкция по строительству каркасного дома своими руками

В нашей стране до недавнего времени возводились преимущественно дома из бревенчатого сруба, кирпича или бетона, однако сейчас настало время новых технологий, и в данном сегменте появились каркасные дома.

Они очень популярны за счет уникального сочетания высокого качества и небольших финансовых затрат. Но главное — это возможность сделать долговечный каркасный дом своими руками без применения спецтехники.

Поэтому мы сделали для вас подробную пошаговую инструкцию.

Само руководство состоит из 7 этапов:

• выбор места для дома;
• проектирование;
• монтаж фундамента;
• сборка каркаса;
• возведение стен;
• теплоизоляция;
• кровельные работы.

Строительство каркасного дома имеет главное преимущество над другими технологиями — быстрые темпы возведения без привлечения к работам специальных подъемных механизмов. Недорогие каркасники вводятся в эксплуатацию за один сезон, но такая скорость ни в коем случае не ухудшает комфорт и качество проживания — эти параметры не хуже, чем у деревянных и каменных домов.

Выбор места на участке

В соответствии с градостроительными нормами РФ, ваш жилой дом должен находиться на расстоянии не менее 3 м от официальной границы участка. Также в большинстве случаев местными нормативами регламентируется 5-метровый отступ от красной линии улицы до дома.

Следует учесть, что все каркасники относятся к IV и V степени огнестойкости, поэтому в соответствии с противопожарными нормами расстояние от вашей постройки до дома на соседнем участке должно составлять не менее 10 метров.

Остальные требования по размещению дома представлены на данном изображении:

Составляем проект

Согласно ФЗ застройщик обязан руководствоваться проектом, созданным профессиональными организациями по проектированию. Составленная документация также должна быть согласована уполномоченными должностными лицами различных служб, где могут быть внесены изменения и/или дополнения.

По факту местные власти требуют лишь наличия эскизного проекта, включающего схему генплана, планы, разрез, фасады и основные технико-экономические показатели. Стоит такой проект не более 10000 рублей, и заказать его можно уже по факту после возведения перед сдачей в эксплуатацию.

Тем не менее, для вашего удобства и экономии на переделках мы рекомендуем подобрать подходящий типовой проект или составлять индивидуальный с учетом личных предпочтений и пожеланий. В том и в другом случае необходимо сделать разметку всех коммуникаций и внести в план инженерные системы.

Пример типового эскизного проекта

Индивидуальные чертежи из проектной документации составляются с учетом привязки к рельефу и другим особенностям участка — только такая щепетильность может гарантировать долговечную эксплуатацию жилища без проблем и капитального ремонта.

Инженерные системы

Чтобы построить каркасный дом, необходимо предусмотреть внесение в проект всех инженерных сетей. Они прокладываются в строгой последовательности, и начинать нужно с фундамента. В случае применения бетонного основания все технологические отверстия под коммуникационные системы нужно сделать в момент заливки, чтобы после застывания не заниматься сложным сверлением отверстий.

Электрическая система состоит из распределительного щита, электропроводки, розеток и заземления. Расстояние между точками под розетки должно составлять не более 4 м. Рядом с источниками воды устанавливаются розетки с крышками.

Вентиляционная система включает в себя воздуховоды с отверстиями.

Последовательность работ

Прежде всего, проводят теплотехнический расчёт. Независимо от его результата нужно будет создать утепляющий слой толщиной 0,3 м. В тех случаях, когда по какой-то причине он будет меньше, придётся смириться с недостаточной теплозащитой. Некоторую часть утеплительного материала кладут в промежутки между балками, а примерно 1/3 его часть ставят сверху – такой подход помогает избежать возникновения мостиков холода, которыми оказываются даже сами по себе балки.

Предположим, избрана какая-то разновидность технической ваты. Достоинства такого продукта не отменяют его недостатка: мелкая взвесь при контакте с кожей и слизистыми оболочками, в том числе при вдыхании, провоцирует раздражение. Поверх деревянного перекрытия лучше ставить плиты, которые размещают в два слоя в шахматном порядке.

Минеральную вату нужно нарезать ножницами либо ножом, стыковка краёв должна быть плотной, чтобы избежать утечки тепла. Заранее нужно надевать спецодежду: респиратор, перчатки и защитные очки. Гидроизоляция холодного чердака обязательна в том случае, когда стропильная система не защищена от попадания влаги. Но даже если и защищена, подобная мера лишней вряд ли будет.

Монтаж теплоизоляции потолка

Устройство утеплительного слоя по деревянным балкам на основе минеральной ваты начинается с укладки пароизоляции. Плёнку размещают в соответствии с технологией, добиваясь перехлёста в 10 см. Каждую выступающую за грань основного блока деталь следует огибать. Точки присоединения плёнки со стеной требуют поднимать материал на 5 см минимум, также при этом учитывается толщина минеральной ваты.

На второй стадии доходит очередь до самого утепляющего материала. Его разрезают строительными ножами, тщательно следя за тем, чтобы вата не продавливалась и не имела щелей, так как оба эти фактора значительно ухудшат её качество. Не следует поднимать вату выше, чем балки. Если приходится создавать очень толстый слой, то основные конструкции наращиваются доборными рейками либо брусом. Сверху над утеплителем размещается ещё один слой пароизоляции, и только затем уже проводится черновая отделка.

Утепление пола

Многие люди, чтобы увеличить жилую площадь в доме, делают чердак вторым этажом. Утепление его пола в таком случае имеет свои особенности.

Последовательность слоёв в деревянном доме следующая:

• потолок первого этажа;
• строительная бумага;
• несущие балки из хорошего бруса;
• минеральная вата, её кладут в ячейки, образуемые самими балками;
• очередной пласт бумаги;
• покрытие пола.

Категорически недопустимо отклоняться от этого списка или нарушать очерёдность пунктов в нём, поскольку это сильно ухудшит защиту от утечки тепла и от проникновения воды. К утеплителю в «пироге» добавляется пара слоёв фанеры – она помогает увеличить защиту от громких звуков. А если вместо минеральной ваты использовать керамзит, то над ним ставят бетонную стяжку сухим способом.

Утеплять пол следует, закладывая материал в ячейки, формируемые стропильной системой. Производители позаботилась о превращении простой технической ваты в плиты, которые намного легче и их удобнее монтировать. Чтобы можно было вдавить плиту прямо в ячейки, её толщина должна составлять минимум 20 см. Профессионалы любят такой способ, но вот любителям лучше отказаться от него, ввиду чрезмерного расхода материала. Оптимальным вариантом оказывается размещение плит под стропила и в промежутках между ними, при необходимости делаются вспомогательные детали каркаса.

Укладка плитных материалов только под сами стропила потребует создания дополнительных обрешёток, поглотив часть объёма мансарды. Потому такое решение допускается только в тех случаях, когда никакие другие меры вовсе не помогают. Если потолок второго этажа расположен под чердаком, а не под самой крышей, повышать теплозащиту перекрытия надо и снизу, и сверху.

Чтобы утепление пола второго этажа дало оптимальный результат, нужно работать не только над ним. Даже стены требуется подготовить: закрыть щели паклей, пропитать антисептиками. Только при таком условии можно гарантировать, что при любых изменениях во внешней среде во всех частях дома будет тепло.

Затем потребуется:

• закрепить горизонтальные рейки для вентиляционной системы;
• смонтировать мембрану, повышающую защиту от пара;
• установить вертикальные стойки, которые затем позволят закрепить плиты;
• поместить утеплитель в промежутках стоек, выполненных из бруса либо алюминиевых профилей;
• закрепить второй пароизоляционный слой;
• отделать поверхность вагонкой, гипсокартонными листами, ДСП или иным покрытием.

Видео-инструкция

При возведении деревянного перекрытия по балкам важен каждый из этапов работ: от расчетов до ввода в эксплуатацию. В приведенных ниже видео наглядно демонстрируется технология проектирования и возведении кровельных конструкций.

1. Расчет материалов для деревянных перекрытий.

2. Возведение подвального перекрытия по деревянным балкам

3. Возведение межэтажного перекрытия по деревянным балкам.

4. Возведение чердачного перекрытия.

5. Способы усиления деревянных бревен.

6. Монтаж чернового пола перекрытий.

Черновой пол на чердачном перекрытии

Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.

Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.

Для более безопасного передвижения можно соорудить из досок небольшой трапик

Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия

Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать

Укладка утеплителя

Процесс укладки утеплителя

Еще одно фото процесса

Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.

При работе используйте защитную маску

Также потребуются перчатки

Укладка влаго- и ветрозащиты

Мембрана должна лежать свободно

Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.

Укладка реек на лаги

Доски прикручиваются к лагам через рейки

Монтаж ОСП

Ответы знатоков

Сергей Кольченко:

Лет на 20 и без обработки хватит, а если пропитаете горячей олифой. то на 100 лет гарантии.

Вольный ветер:

Креозот 100 лет держит

Tester:

Шпалы креозотом пропитывают

Евгений:

сосна шпалы креозот. дуб и без обработки пролежит больше 20 лет

Виктор Адаменя:

если из лиственницы то и без обработки не сгниюют

Николай Олейник:

Креозот надо ещё найти. Можно брус пропитать отработанным трансмисионным маслом, нигролом.

Mike Noldman:

Дерево не вечно. Кроме дуба.

Владимир:

ТРАНСФОРМАТОРНЫМ МАСЛОМ! чисто, не пахнет и 100 лет простоит!

Avotara:

Чтоб надолго хватало лаги на камни (кирпичи) кладут. Так еще древние русичи избы строили.Чтоб на земле лежали — обожги (методу тоже больше 1000 лет)— пропитай дегтем или крезотом (очень сильный запах). Тоже древний метод дегтем пропитывали корабли, крезотом (продукт дегтя) пропитывают шпалы.

Ольга:

Ежли соблюсти расстояние от земли до лаг не менее 40см, а так же в фундаменте сарая соблюсти продухи, то 20 лет отстоит и необработанная ничем лага, причем легко!Если хочется хоть как-то продлить срок службы лаг, то можно использовать современные составы, только обрабатывать древесину не кисточкой, а соорудить из досок ванну, длиной с будущие лаги, выстелить эту ванну изнутри плёнкой и, залив туда антисептический раствор, погружать туда будущие лаги пола целиком. Таким образом обработка будет качественной, но и расход пропитки вырастет.Успехов!!!

Валерий Сергеев:

Если на лаги взять брус из лиственницы, да еще и пропитать его, да к не то что на 20, на 50 лет хватит, как минимум. kronwood / Из-за высокой устойчивости к химическим растворам, дождям, грунтовой влаге и другой природной «агрессии» лиственница идеально подходит для наружного строительства.

Анатолий Фролов:

Половые лаги обрабатывать нет необходимости если нет повышенной влажности. (а ее быть не должно) Нижние венцы полезно пропитать антисептиком, но еще полезнее проложить гидроизоляцию меж фундаментом и срубом. Если ее нет дерево будет все время тянуть влагу из бетона. Малая хитрость-сруб должен стоять точно по внешнему краю фундамента чтоб в дождь не образовывались лужицы кои потом впитаются в сруб. Антисептических пропиток в лавках сейчас много, а если готовить самому то что нить на основе медн купороса. Его жук не ест и грибок не любит. Если сруб уже собран то можно и летом пропитать (толку все равно не много). Самая уязвимая часть бревна это та которую топором тюкали, а до нее соотв не доберетесь. Да! ! никаких обмазок типа битум отработка ит. д. этовсё закроет поры дерева а чтоб долго не обьяснять вспомните что бывает со свежим батоном в полиэтиленовом пакете

кузнец:

ответ не в тему, вы новый дом построили?масса вопросов по теме как построить свой дом,извините, просто хочу свой построить, не знаю к кому обратиться,массу литературы переворошил, и так,… общие понятия,может поможите общими советами, как уже наученные?

-ооо-:

В солярку бросаете битум. Подогреваете (лучше не на открытом огне) . Очень надежно и долговечно.

САН:

Не согласен с Василием С. только насчёт отработки. Практика наблюдний за деревянными конструкциями, обработанными отработкой, показывает надёжную сохранность дерева в дальнейшем (5 лет, потом процедуру надо повторять) . А антисептики имеют более длительный срок действия, при условии, что они не будут смываться водой, так как составы легкорастворимы..

Устройство пола

Черепной брус довольно широко используется в процессе устройства «чернового» пола. Бруски крепят к лагам пола и впоследствии они служат для него опорой. Это наиболее легкий и быстрый способ.

Основные элементы

Цокольное перекрытие или пол, состоят из следующих элементов:

1. Балки – прогоны, которые опираются на цокольную обвязку, либо на окладной венец (в срубах);
2. Лаги – уложенные поперек прогонов балки;
3. «Черный» пол (накат);
4. Засыпка – утеплитель;
5. Чистый пол.

Основным несущим элементом перекрытия являются прогоны, именно они обеспечивают требуемую жесткость конструкции.

Лаги пола – балки с черепными брусками

Важно! Перекрытие должно выдерживать нагрузку порядка 200 кгс на 1м 2 поверхности (помимо собственной массы, которая составляет примерно 60 кгс на 1 м 2 ). При соблюдении этого условия допускается эксплуатация постройки

Устройство настила

1. Для балок перекрытия из бруса применяется материал толщиной 5-8 см, если требуется большая толщина, то берут сдвоенные изделия, однако допускается использование цельного бруса, либо бревна, протесанного хотя бы один кант;
2. Черепные бруски 4х4 см закрепляются на нижней части балки-прогона. Это делается с целью опоры наката, на который впоследствии будет укладываться утеплитель для бруса ;
3. Если бревно протесывается для использования в качестве балки, желательно сразу вытесать и черепной профиль;
4. Балки-прогоны были врезаны в окладной венец или уложены на цокольную обвязку, проверена их горизонтальность (с помощью гидравлического уровня) и плоскостность (при помощи шнура, натянутого на крайние прогоны или длинной рейки). В результате верхние канты всех балок должны пребывать в одной плоскости (горизонтальной);
5. Теперь поверх черепных брусьев необходимо настелить накат. В качестве наката отлично подойдет горбыль или необрезная брусовая доска;

Устройство «чернового» пола своими руками

1. Затем поверх наката следующим образом укладывается пергамин, а его края должны быть загнуты вертикально вверх, чтобы его можно было без проблем прибить к балкам;
2. В случае если прогоны расположены довольно густо, доски пола допускается стелить непосредственно на них, после устройства утеплителя и верхнего слоя пергамина;
3. Если прогоны более чем на 1,2 м стоят друг от друга, то поперек балок укладываются лаги из бруса (50х80 или 50х100 мм) с шагом примерно 0,6-1,2 м. В данном случае лаги будут выступать в качестве опоры для досок чистого пола.

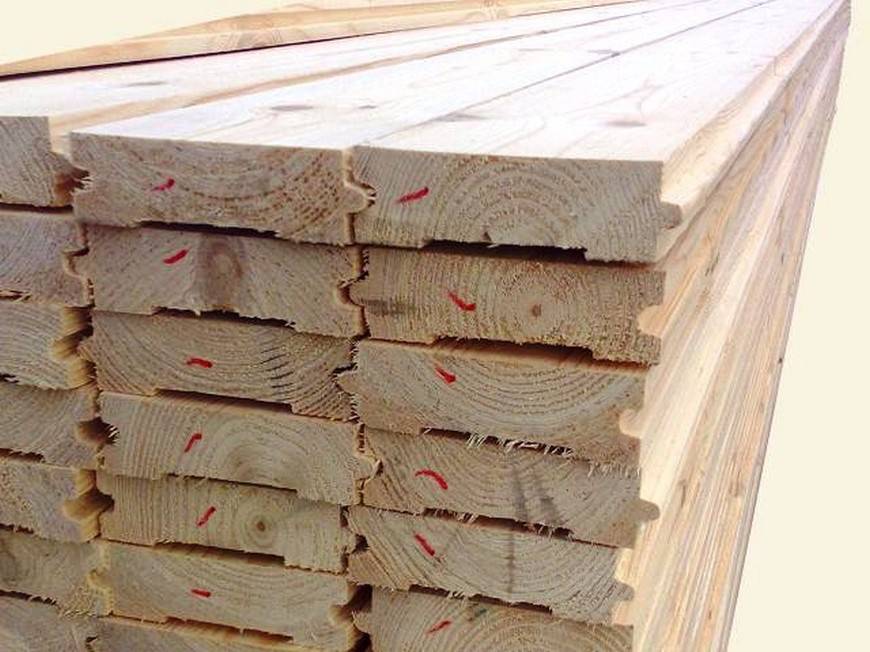

Укладка половой доски

Инструкция по укладке:

1. У стены поперек лаг прибивается крайняя доска. После чего укладывается 6-8 досок, отжимаются (сплачиваются) по длине доски в 2-3 местах. Таким образом, обеспечивается максимальное примыкание досок друг к другу. Далее при помощи гвоздей доски прибиваются в каждую лагу, а отжим убирается. Затем операцию необходимо повторить;
2. Для сплачивания конструкции существуют различные приемы. Наиболее простой – при помощи строительных скоб. Данные приспособления вбиваются в лаги, после чего между крайней доской и скобой вбиваются два клина (прокладку и рабочий клин выполняют из березы);
3. Вместо клиньев можно доску опереть на скобы, а отжим осуществлять вертикальным рычагом. Значительно удобней специальные клиновые сжимы или скобы-тройники.

Сплачивание пола клиньями

Кроме того, существуют натяжные устройства, которые применяются при массовом строительстве. В отличие от клиньев, они значительно эффективней (на отжим требуется меньше времени). В качестве отжимного механизма прекрасно подойдет домкрат (не гидравлический).

Бетонный пол в деревянном доме

Наиболее распространенным способом устройства бетонного пола в деревянном доме является заливка его по грунту, но с обязательным условием, что грунт должен быть сухим.

Конструкция бетонного пола по грунту

Этап 1 – подготовка

Подготовительные работы включают следующие действия:

1. Используя нивелир, определяют основные показатели и произвести расчет земляных работ.
2. Чтобы в будущем исключить просадку грунта и растрескивание бетонного пола, грунт тщательно трамбуют с помощью специальных устройств.
3. По грунту выполняют хорошо утрамбованную песчаную подушку. Подсыпка будет плотнее, если насыпать материал, превышающий необходимый объем на 25%, увлажнить и тщательно уплотнить с помощью катка или вибромашины.
4. На песок укладывают керамзитовый или гравийный слой.

Виброплита бензиновая одноходовая Masalta MS 125-4

Этап 2 – гидроизоляция

На следующем этапе необходимо выполнить гидроизоляцию основания, чтобы оно не впитывало влагу из бетонной стяжки, а также она защитит пол от грунтовой влаги. Для этого используют рулонные материалы на основе битума. Можно использовать толстую полиэтиленовую пленку.

Укладка гидроизоляционного материала выполняется внахлест, заводя его на стену на 20 см, а затем стыки проклеиваются скотчем

Важно чтобы материал был однородным, без повреждений

Альтернативным способом является обмазочный способ, когда мастичная гидроизоляция применяется на этапе заливки черного пола.

Плотный полиэтилен в качестве гидроизоляционного слоя

Этап 3 – заливка черного пола

Черный или технологический пол служит основой для гидро- и пароизоляционного слоя. Для его изготовления применяют бетон класса В7,5 – В10 и щебень размером 50-20.Строгих правил для заливки чернового слоя нет, главное чтобы его толщина была около 50 мм, а перепад не превышал 4 мм.

Этап 4 – пароизоляция и утепление

Поверх чернового пола укладывают пароизоляционный материал в виде недорогих мембран из стеклоткани или полиэстера. Долговечным материалом, не боящимся гниения, являются мембраны ПВХ. На пароизоляцию укладывают утеплитель – это позволяет повысить энергоэффективность жилого помещения на 20%. В качестве утеплителя могут быть использованы следующие материалы:

1. Минеральную вату, плотность которой не превышает 120кг/м3. Чтобы она не накапливала вата, ее изолируют при помощи полиэтилена.
2. Там, где пол подвергается большим нагрузкам, рекомендуется использовать экструдированный пенополистирол, который при сжатии деформируется, а потом принимает исходное состояние.
3. При использовании пенопласта для придания прочности его со всех сторон закрывают полиэтиленом.

Виды утеплителей

Этап 5 – финальная стяжка

На завершающем этапе выполняют финальную стяжку, которая станет основанием для декоративного напольного покрытия. Она может монолитной или сухой. В первом случае заливка раствора с крупным наполнителем в виде щебня, камней, мелкой гальки или цементно-песчаного состава (кварцевый песок) производится по маякам. Заливать стяжку начинают с дальнего угла помещения, разравнивая раствор правилом. Полное высыхание стяжки происходит через 30 дней.

Монолитная стяжка

Альтернативой является сухая стяжка на основе ДВП, фанерных и асбестоцементных листов, ГКЛВ. Технология простая и быстрая:

1. Выстилают полиэтиленовую пленку.
2. Вдоль стен оставляют технологический зазор в 1 см, в который помещают звукоизоляционный материал.
3. Выполняют песчаную засыпку толщиной 5 см.
4. Листовой материал укладывают в два слоя и надежно фиксируют между собой с помощью саморезов или строительного клея.
5. Выполняют шпаклевку и шлифовку стыков.

Сухая стяжка

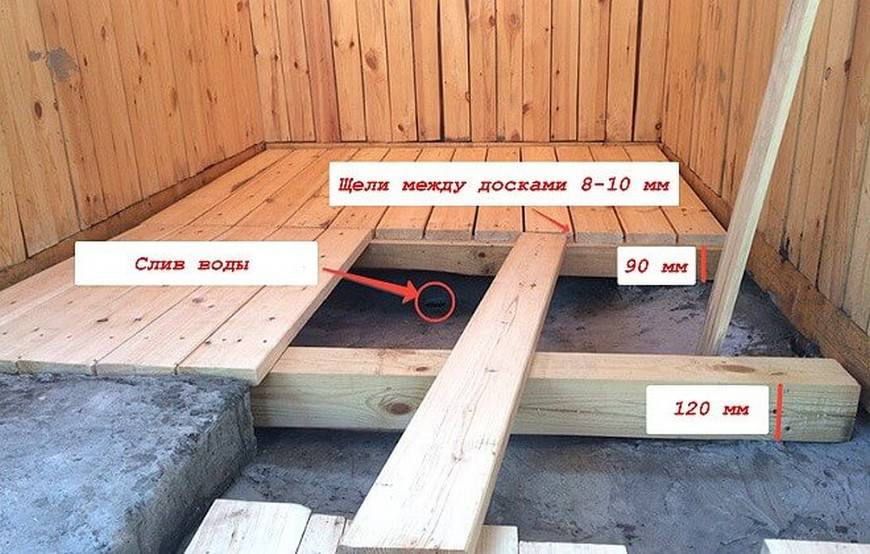

Пол на лагах

Сделать надежный и долговечный черный пол в деревянном доме своими руками сможет любой домашний мастер. Это не очень сложное дело, но, чтобы добиться желаемого результата, придется потрудиться. Саму работу можно условно разделить на два крупных этапа. Первый – подготовка и крепление лаг, второй – раскрой и укладка листового материала.

Крепление

Первое, что нужно сделать еще до начала работы, – набросать план помещения и рассчитать количество материала. Надо подсчитать количество балок и умножить на длину

При этом важно правильно выбрать шаг укладки. Он рассчитывается индивидуально и зависит от площади комнаты, материала, который будет использован на втором этапе, его толщины и механической прочности

Прежде чем начинать монтаж, необходимо пропитать балки антисептиком

Профессионалы рекомендуют обрабатывать дерево в два этапа, что обеспечит максимум защиты древесине, следовательно, долговечность строения в целом. Если торцы лаг будут лежать на фундаменте, обязательно между деревом и бетоном укладывать два слоя рубероида или современного аналога

Прежде чем начинать монтаж, необходимо пропитать балки антисептиком. Профессионалы рекомендуют обрабатывать дерево в два этапа, что обеспечит максимум защиты древесине, следовательно, долговечность строения в целом. Если торцы лаг будут лежать на фундаменте, обязательно между деревом и бетоном укладывать два слоя рубероида или современного аналога.

Чтобы крепить балки к стене, понадобятся металлические держатели. В продажу поступает несколько их модификаций, подобрать оптимальный вариант для каждого конкретного случая не составит труда. Крепеж просто устанавливать, он гарантирует высокую надежность пола и его долговечность.

Монтируя лаги, важно добиться того, чтобы их верхние грани лежали в одной плоскости. Для контроля можно воспользоваться длинной ровной рейкой, чтобы убедиться в горизонтальности поверхности, потребуется строительный уровень

Исправить небольшой перекос несложно, под провисшую балку нужно подложить регулировочную подкладку

Она должна быть из металла или пластика (дерево скоро просядет, отчего полы начнут скрипеть)

Исправить небольшой перекос несложно, под провисшую балку нужно подложить регулировочную подкладку. Она должна быть из металла или пластика (дерево скоро просядет, отчего полы начнут скрипеть).

Монтаж

С помощью шуруповерта или электродрели с насадкой по нижней кромке лаг прикручивают черепные бруски. Их задача – поддерживать фанеру или древесную плиту, которая послужит опорой для минеральной ваты. Листовой материал нарезают, ориентируясь на шаг балок. Вместо плит можно использовать обрезки досок.

Собранный каркас накрывают пароизоляцией. Можно купить дорогой рулонный материал мембранного типа или ограничиться дешевой полиэтиленовой пленкой. В любом случае изоляция должна быть надежной. Пленку крепят строительным степлером, стыки проклеивают скотчем.

Укладывают первый слой ваты. Если при монтаже лаг выбран стандартный шаг, проблем не возникнет. При необходимости вату слегка утрамбовывают по краям, чтобы она заполнила все внутреннее пространство. Далее укладывают второй слой

Важно делать смещение наполовину или треть листа

Толщину утеплителя выбирают исходя из местных климатических условий. Для средней полосы достаточно 10 см, для севера страны – не меньше 15 см. Поверх верхнего слоя укладывают гидроизоляцию. На балках она дополнительно фиксируется степлером, стыки обязательно заклеивать скотчем.

Поверх лаг набивают рейку толщиной 20–30 мм, она обеспечит хорошую вентиляцию чистового пола, обезопасит его от плесени. Теплый черновой пол практически готов. Останется только уложить доски чистового пола или листовой материал, который послужит основой под ковролин, линолеум, ламинат.

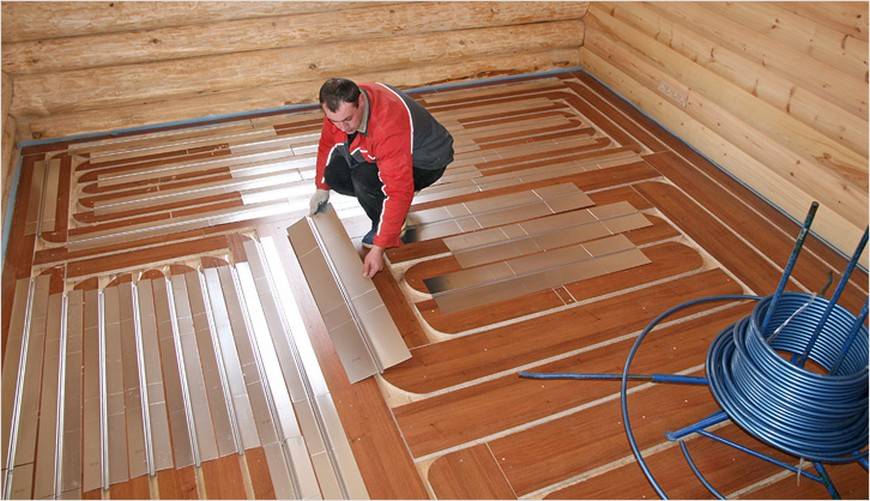

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр). Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией

Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

• Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
• Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
• Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

• На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
• Далее устраивается слой теплоизоляции из минеральной.

  Сетка между лагами.

• Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
• На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами

Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см

Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки

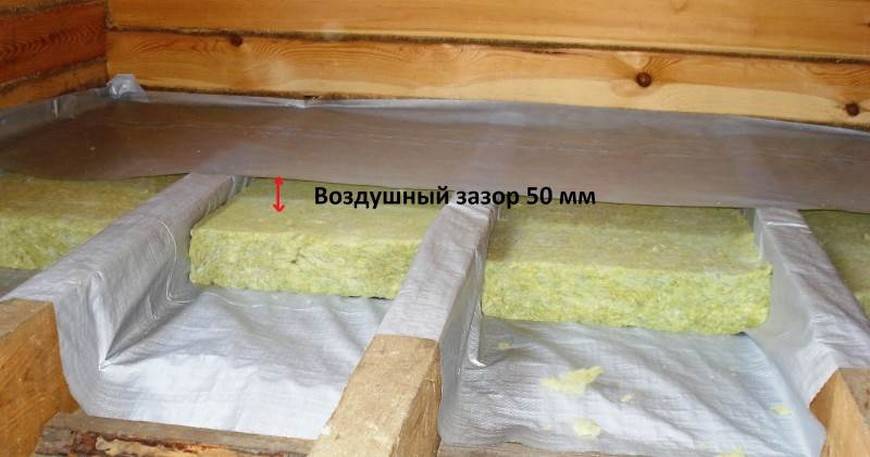

Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Укладка пола по грунту

Во многих случаях, особенно если высота пола невелика, его настилают способом «по грунту». В этом случае не приходится расходовать много дорогостоящего пиломатериала.

Рассмотрим данный способ подробно. Он состоит их нескольких этапов:

1. Выравнивание основания
2. Подсыпка слоем песка 10-15 см при влажности 7-10%
3. Уплотнение песка
4. Подсыпка щебня и гравия толщиной 8-20 см при влажности 5-7%
5. Укладка глинобитно-щебеночного или глинобитно-гравийного слоя толщиной порядка 10 см
6. Уплотнение данного слоя да появления влаги на поверхности
7. Заливка бетонной смесью

В результате после затвердевания мы получим ровную твердую поверхность, на которую можно сразу стелить чистовой пол. Слои чернового пола для лучшего крепления и монолитности стяжки армируют, как правило, арматурной сеткой. Теплоизоляцию такого пола удобно проводить плитами из пенополистирола.

Выравнивание стяжки по маякам

Деревянный пол в квартире

Самый простой и распространенный способ – установка деревянных лаг на бетонное основание в квартире.

Деревянный пол в квартире

• Главной особенностью деревянного пола в квартире является отсутствие дополнительного чернового пола. Тут вместо него используется бетонная плита.
• Основание пола в квартирах теплое, поэтому утеплитель тут используется редко, но требуется наличии шумоизоляции.

Пирог деревянного пола для квартиры с шумоизоляцией:

• Бетонная плита, выровненная с помощью песка;
• Гидроизоляция;
• Шумоподавляющие подкладки;
• Деревянные лаги;
• Минеральная вата;
• Пароизоляция;
• Контробрешетка;
• Обшивка из досок или фанеры;

Особенности укладки деревянного пола на лаги

Главной особенностью такого типа пола, которую обязательно нужно учитывать, является то, что дерево может впитывать в себя влагу из окружающей среды, деформироваться при перепадах температур, а также подвержено гниению

Поэтому при настиле деревянного пола крайне важно позаботиться о надежной пароизоляции и пропитать лаги и доски антисептиком

Антисептик для дерева универсальный

Крепить лаги к основанию и доски пола к лагам нужно максимально надежно, необходимо не допускать образование щелей, пустот и «провисаний» досок и лаг. При укладке досок финишного покрытия обязательно нужно использовать распирающие клинья, которые максимально плотно прижмут доски друг к другу.

Крепить лаги к основанию и доски пола к лагам нужно максимально надежно

Максимальную надежность крепления обеспечивают шурупы для дерева. Длина шурупа должна превышать толщину закрепляемой доски как минимум в 2,5 раза. Чтобы доска не раскололась, когда вы будете вкручивать саморез, необходимо предварительно просверлить в ней отверстие диаметром на 2-3 мм меньше, чем диаметр шурупа.

Шурупы для дерева универсальные

Если доски планируются в качестве финишного покрытия, то следует позаботиться о скрытии шляпок саморезов или гвоздей. Для этого используется либо специальная замазка, либо небольшие пробки из той же породы древесины, что и весь пол. Но наилучшим вариантом является вкручивание шурупа в фаску доски под углом к лаге. Минусом этого варианта является большая трудоемкость.

Крепление досок к лагам

Следует также позаботиться, чтобы все доски финишного покрытия были из одной партии, потому что цвет древесины зависит от условий произрастания, и оттенок разных партий может отличаться.

Как избежать ошибок во время строительства чернового пола

Самый главный совет – не пытаться доказать, что можно сделать проще и дешевле. Только соблюдение всех технологических правил позволит получить качественный пол, который прослужит долгие годы.

При неправильной укладке или использовании низкокачественных материалов со временем пол станет прогибаться и скрипеть.

Профессионалы советуют придерживаться следующих норм, чтобы сделать качественный черновой пол в деревянном доме:

• Прежде чем начать крепление лаг, проверить расстояние между ними. Оптимальный вариант до 58 см, так как в этот промежуток плотно ляжет плита утеплителя.
• Не нужно применять минимально допустимое сечение балок. В процессе эксплуатации здания на пол ставится мебель, поэтому нужно учитывать не только динамическую, но и регулярную нагрузку на основание.

• Там, где планируется разместить кирпичную печь или камин, нужно уменьшить расстояние между лагами, чтобы усилить несущую способность пола.
• При работе стоит проверять материалы на наличие дефектов: искривления, поражения грибком или насекомыми. Допустимо применение только качественной доски.
• Доски для пола должны быть хорошо просушены, не допускается их укладка в дождливую погоду. Если в основании положить влажные доски, при высыхании они деформируются (уменьшаются). Из-за этого крепление становится слабым. Пол при хождении по нему будет скрипеть и прогибаться. Для устранения такого эффекта потребуется полностью перестилать пол.

• Чтобы закрепить черновой пол по деревянным лагам между этажами дома, стоит набить черепные бруски вдоль балок, чтобы не уменьшить высоту помещения.
• При укладке паро- и гидроизоляции стоит внимательно изучить инструкцию, чтобы правильно расположить ее относительно утеплителя. При неправильном монтаже черновая основа будет постоянно влажной, что приведет к порче пола.
• Не нужно экономить на пароизоляции. Для лучшего эффекта нужно укрывать все лаги.

• При настиле пола между черновым и чистовым покрытием нужно оставлять зазор для вентиляции и предусмотреть продухи для прохождения воздуха.
• При обустройстве пола на первом этажа нужно отделить грунт от строения полиэтиленовой пленкой, которая отсечет лишнюю влагу, поднимающуюся от почвы. Это поможет продлить срок службы здания.
• Теплый пол в качестве черновой основы рекомендуют делать только на первом этаже жилых помещений. В остальных случаях укладывают черновой пол по деревянным лагам, оборудованным слоем гидро- и теплоизоляции.

Таким образом, соблюдение несложных правил может стать гарантией долговечности и прочности конструкции. При этом стоит помнить, что ликвидация допущенных дефектов всегда дороже первоначального хорошо выполненного пола.
