Устройство пола в каркасном доме

Способы обустройства пола каркасного дома

Пол по грунту

В зависимости от типа фундамента возможно обустройство 2 видов пола: на лагах и на грунте. Первый вариант обеспечивает наличие проветриваемого подпола. Он защищает дом от промерзания и конденсата. Грызунам завестись здесь негде.

Полы на грунт предполагают большую прочность и надежность, особенно если решено строить бетонную стяжку. Однако плавающие полы здесь сделать нельзя: они являются базой под каркас, а не фундамент.

Монолитный пол

Для такого варианта в пределах фундамента выкапывают траншею глубиной 30–50 см, засыпают песком и щебнем, утрамбовывают эту смесь на дне. В большинстве случаев эта площадка уже является первым слоем черного пола. При высоких грунтовых водах рекомендуется на слой песка и щебня настелить гидроизоляцию и устроить второй слой из камня мелкой фракции и речного песка. Вместо него можно сделать бетонную черновую стяжку.

После гидроизоляции основания укладывают утеплитель. Проще всего засыпать площадку керамзитом и залить бетоном. Можно брать и плиты пенополистирола или пенопласта.

На бетонной стяжке обустраивают систему отопления «теплый пол».

Каркасный пол

Настил на лагах или на балках подразумевает укладку деревянных балок или досок на фундамент. Использование досок более рационально. Крепят их на нижнюю обвязку или на лежень, который тоже советуют делать из досок, а не бруса. Затем враспорку устанавливают лаги. При необходимости допускается наращивать лаги внахлест.

Остальные слои пирога зависят от используемого материала.

Плюсы и минусы теплых полов в каркасном доме на сваях

Тёплые полы — искусственно созданный подогрев, способный обеспечить комфорт в доме.  Существует два способа утепления дома греющими полами, при помощи водяных или электрических систем. Мы разберёмся в достоинствах и недостатках таких систем именно по отношению к установке в каркасном доме, который не имеет капитального фундамента, а размещается на винтовых сваях.

Основные плюсы тёплых полов в каркасном доме на винтовых сваях:

  • равномерный прогрев;
  • экономия полезной площади;
  • отсутствует перемещение воздуха, тем самым нет движения пыли и микробов;
  • они улучшают внешний вид, так как отсутствуют отопительные радиаторы;
  • имеют удобный способ поддержания температуры за счёт автоматики и регуляторов;
  • долгий срок службы — особенно у водяных.

Кроме того, так как каркасные дома на сваях не имеют капитального фундамента, то к плюсам тёплых полов можно отнести то, что они отсекают холодный воздух, который перемещается под полом.

А дополнительные преимущества электрических видов, особенно инфракрасных систем или кабельных мат — простота  укладки.

Рассмотрим минусы — дороговизна и не возможность монтажа в толстую стяжку из бетона. Кроме того, требуется проведение сложных расчётов.

Электрические системы являются пожароопасными, если рассматривать их в тандеме с деревянными домами. Но при соблюдении технологии монтажа — риск возгорания сведён к минимуму. А к недостаткам водяного отопления можно отнести возможность протечки и большую массу стяжки, в которую укладывается «пирог».

Черновой пол

Черновой дощатый пол под лагами

Схема представляет собой дощатый слой, который размещают в межбалочном промежутке. Щиты обеспечивают ровную площадь для монтажа досок чистого пола. В пространстве ставят утеплитель, изоляционные слои сверху и снизу.

Черновой пол в каркасном доме бывает:

  • По лагам. Ставят под ламинат, ковролин, линолеум, стяжку. Слой ритмично и одинаково распределяет нагрузку.
  • Под лагами. Внизу лаг монтируют черепные бруски в виде основания для фиксации черновых досок.
  • По несущим балкам. Такое опорное покрытие продумывают на стадии проектирования.

Качество древесины для чернового настила играет второстепенную роль, поэтому ставят недорогие и мягкие породы. Черновое покрытие испытывает малые нагрузки, его не будет видно после окончательной отделки пола. Допускают в качестве материала необрезные доски, которые имеют обзол на кромках, но при этом с них снимают остатки коры.

Расстояние между досками чернового пола делают 5 – 15 мм. Перед устройством устраивают вентиляцию подпола, для этого сверлят круглые отверстия в стенах на углах дома. Допускают применение плит ДСП, фанеры с обработкой антисептиком. Если длина элементов короче промежутка между лагами, прибивают дополнительную обрешетку.

Насколько актуальна качественная пароизоляция в каркасном доме?

На практике мне почти всегда приходится работать с таким материалом. Отсутствие защиты от испаренной в воздухе воды приводит к крайне отрицательным последствиям, поэтому пароизоляция пола первого этажа обязательна.

На первый взгляд ее укладка не требует значительных усилий, но на практике существуют определенные сложности. При выполнении монтажа следует:

  • сохранить целостность мембраны. Полотно, лишенное повреждений, будет полностью соответствовать своему назначению;
  • свести к минимуму наличие складок. Плотное примыкание пароизоляции к полу по всей плоскости необходимо для обеспечения надежной защиты;
  • качественно проклеить и заделать швы. В противном случае появятся пути проникновения водяного пара в утеплитель, что в будущем приведет к его разрушению;
  • обработать антисептиком зоны, где паробарьер прикасается к древесине. Это дополнительно защитит ее от увлажнения;
  • не перепутать стороны мембраны. Ее защитные свойства являются однонаправленными. Уровень пропускной способности с тыльной стороны значительно меньший, чем с лицевой.

Любой просчет приводит к снижению эксплуатационных характеристик, из-за которых пирог пола не сможет выполнять свои основные свойства. Нередко при установке своими руками из-за допущенных ошибок пароизоляция выдерживает несколько сезонов, после утеплитель становится мокрым и больше не может защищать здание от теплопотерь. Именно потому домовладельцы чаще обращаются к нам, а не работают самостоятельно.

Установка паропроницаемой мембраны для пола проводится внахлест в 10 см с последующей проклейкой швов скотчем. При монтаже следует тщательно проверить примыкание к деревянным поверхностям.

Утепление стен

Слои теплоизоляции: минеральная вата, влагозащитная мембрана, лист OSB

Для этой цели используется выбранный ранее материал рассчитанной толщины. В качестве такого материала выступают минеральная вата, пенополистирол, пенополиуретан или пенопласт.

Вначале закладывают маты между стойками, расположенными вертикально. Если применяется двойной настил, стыки располагаются таким образом, чтобы они не накладывались друг на друга. С внешней стороны располагают гидроизолирующий слой.

После этого производится набивка решетки из реек, толщина которых соответствует толщине утепляющего материала. Таким образом гарантируется циркуляция воздуха между теплоизоляцией и внутренней отделкой.

Утепление стен при помощи напыления целлюлозного утеплителя

С внутренней стороны также обязательно наличие гидроизоляции (или хотя-бы пароизоляции). Обычно, её прикрепляют к рейкам при помощи строительного степлера.

Внутренняя облицовка стен делается с применением гипсоволокна, фанеры или вагонки. Дальнейшая внутренняя отделка зависит от желания хозяина.

С наружной стороны стены следует защитить лёгким отделочным материалом: металлическим или пластиковым сайдингом. При желании можно использовать блок-хаус или любой другой сходный материал.

На этом строительство фактически завершено. Останется только завершить внутреннюю отделку и провести коммуникации.

Каркасный дом своими руками. Часть 26. Утепление стен

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

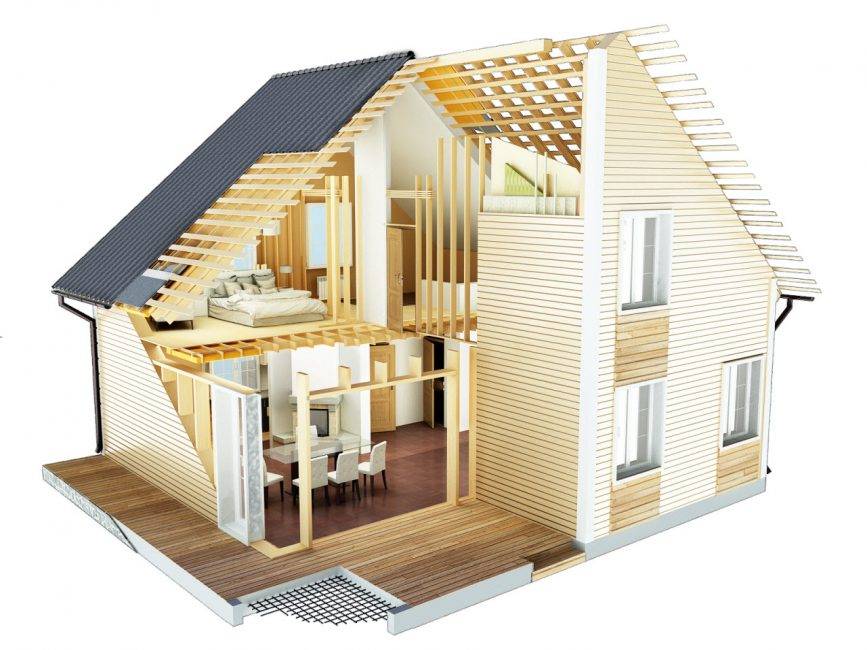

Особенности каркасного строения

Каркасный дом можно строить на легком фундаменте

Каркасная технология обуславливает ряд факторов, которые необходимо учитывать:

  • Строение очень легкое. Для него сооружают легкий фундамент. На участках с низким уровнем грунтовых вод достаточно столбчатого основания, для более сложных, с пучинистыми почвами – свайного. Изредка используют ленточный мелкозаглубленный. На конструкцию чернового пола влияет тип фундамента. В здании на ленточном основании можно класть пол на грунт.
  • Для утепления можно использовать любые материалы, однако предпочтение отдается негорючим, поскольку деревянный каркас и обшивка на базе фанеры и так делают дом пожароопасным.
  • Для каркаса и для лаг в каркасном доме берут только хорошо высушенную древесину. Таким образом предупреждают усадку и рассыхание дерева.
  • Черновой пол настилают до сооружения каркаса стен. Это особенность канадской технологии.
  • При обустройстве чернового пола второго этажа или мансарды пирог включает шумоизоляцию, например, слой акустической ваты. Каркасное строение хорошо проводит звук, чтобы избавиться от лишнего шума, необходимы дополнительные меры.

Черновой пол в каркасном доме: как установить лаги

По большому счету, монтаж лаг пола в каркасном доме осуществляется стандартным способом, с опиранием на балки. В качестве лаг используют доску толщиной 50мм – ее монтируют на торец и крепят саморезами, предварительно произведя выравнивание способом подкладывания брусков небольшого сечения. Если подробно рассматривать последовательность их установки, то выглядит она следующим образом.

  1. Для начала натягивают нить, ориентируясь на обвязку.
  2. Потом, если лага цельная, она крепится к обвязке гвоздями с одной и с другой стороны. Если не цельная, а состоит из двух частей, то в месте стыковки сначала делается подкладка, на которую укладываются два края отдельных лаг и только после этого производится их крепление к обвязке.
  3. Дальше идет нивелирование лаг относительно натянутой нити. Под лагу в местах ее пересечения с балками (в каждом из них) подкладываются бруски так, чтобы лага четко расположилась вдоль нити. Только после этого и бруски и сама лага с балкой соединяются друг с другом гвоздями.

Все достаточно просто – таким образом устанавливаются практически все несущие лаги чернового пола. Шаг установки лаг составляет стандартные 400мм. Впоследствии все балки скрепляются друг с другом поперечинами, которые нарезаются из той же доски, что и сами лаги. С их помощью раскрепляют места стыковки составных лаг друг с другом. По-хорошему, для жесткости их можно установить через каждые 1,2м по всему будущему полу.

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

  • фахверковые или стоечно-балочные;
  • панельные или каркасно-щитовые;
  • каркасно-стоечные системы;
  • дома, построенные по канадской технологии, или каркасно-бревенчатые;
  • каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

  • Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
  • Определяется место под установку болтов;
  • Делаются отверстия в бетоне;
  • Производится обустройство гидроизоляции;
  • Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

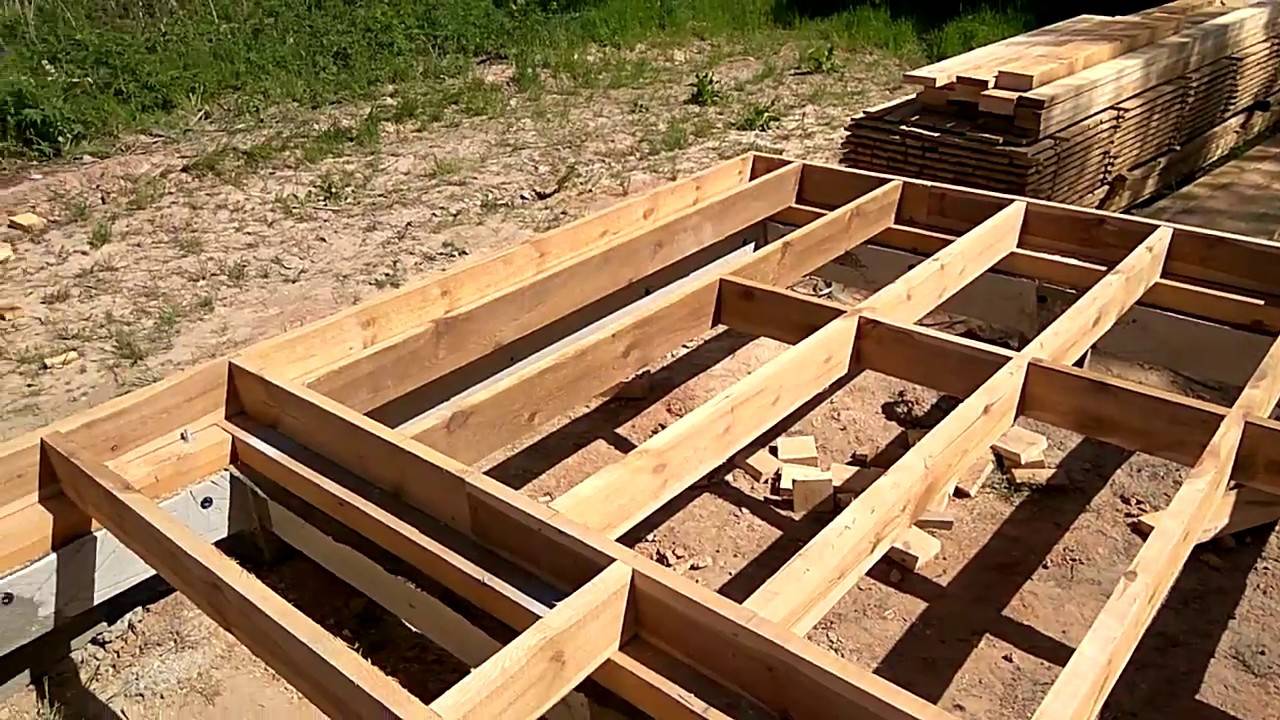

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

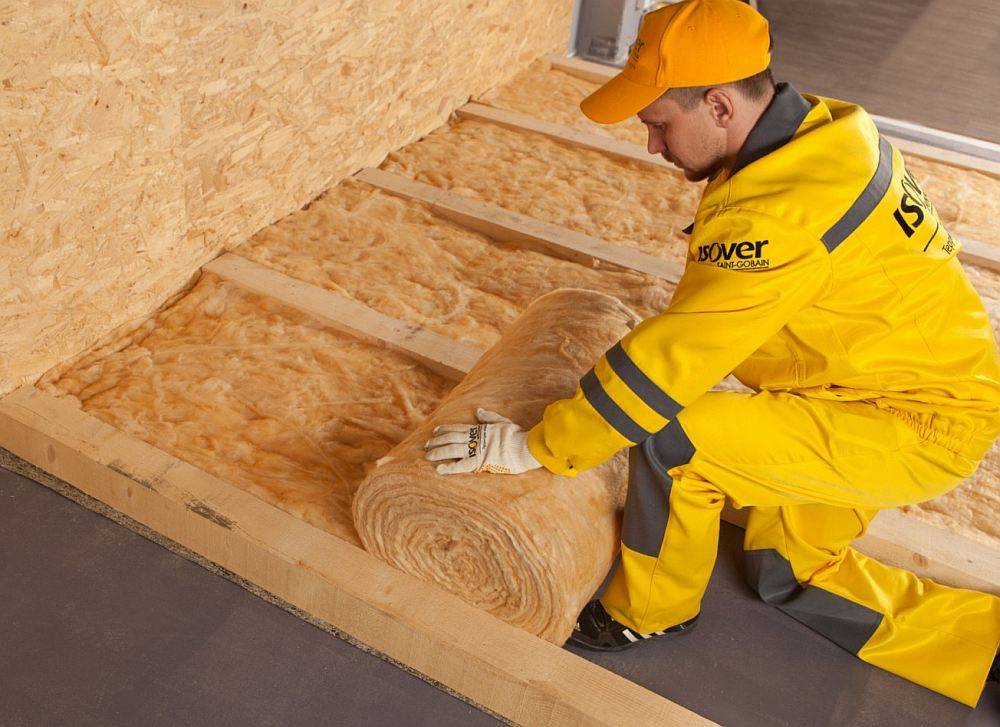

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

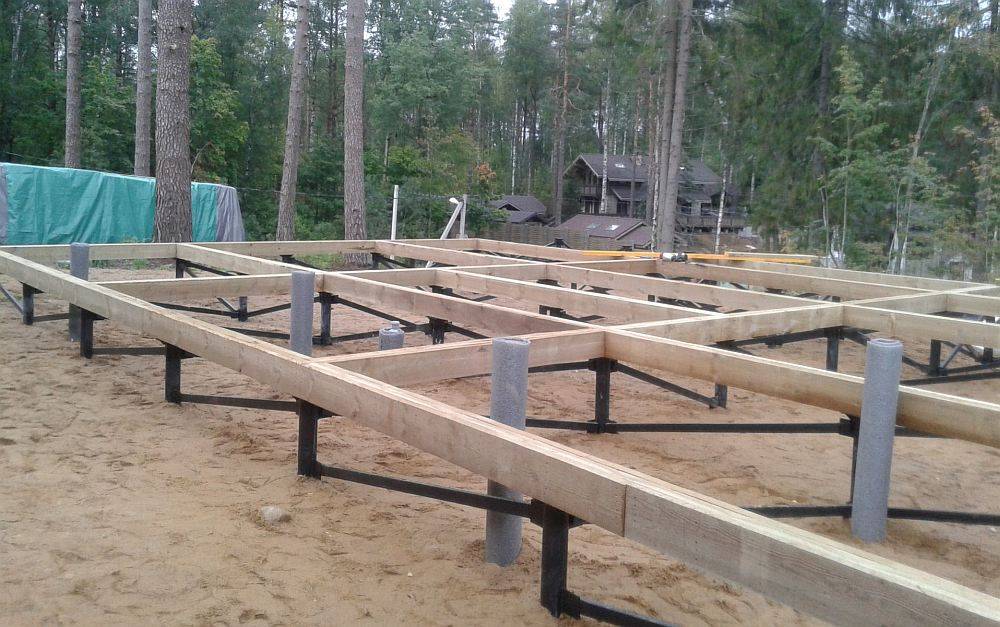

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

  1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
  2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

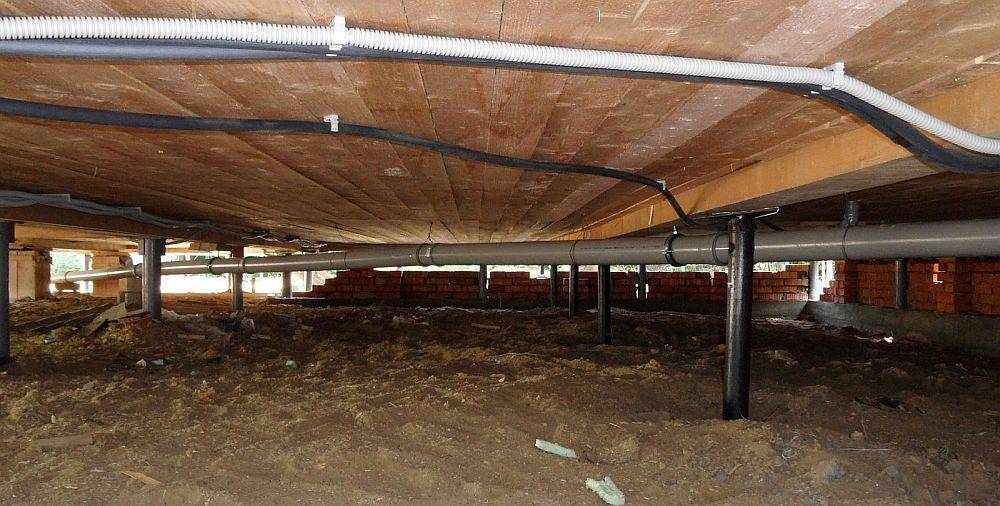

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

  1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
  2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
  3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

  1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
  2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
  3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Пирог стены каркасного дома

Пирог стены каркасного дома представляет собой многослойную структуру, которая используется при каркасном строительстве. Каждый слой сендвич-панелей выполняет свою функцию.

Правильный пирог стены состоит из таких элементов:

  • каркаса из бруса – толщина от 150х50;
  • утеплитель;
  • плита осп – толщина от 15 см;
  • горизонтальная обрешетка;
  • утеплитель;
  • пароизоляционная мембрана;
  • вертикальная обрешетка;
  • внешняя отделка;
  • пароизоляционный материал;
  • гипсокартон или другая внутренняя обшивка.

При укладке стен необходимо обустроить вентиляционный зазор, через который бы испарялся конденсат. Такой зазор образуется, если покрытие, например вагонку, укладывать предварительно на обрешетку.

Схема 3 — Схема устройства пола и стен

Укладка пола – не сложный этап в строительстве дома, при условии, что он выполнен технически правильно. Пол, который сделан по принципу сендви-панелей уменьшит теплопотери и увеличит срок службы всего дома.

Каркасный дом – это очень легкое строение, но оно должно быть прочным и надежным, чтобы пережить непогоду и прослужить долгие годы. Строится такая конструкция очень быстро, так как технология достаточно проста. Интересно, но пол в каркасном доме делается не так, как в обычном. Здесь используется особая технология. Как его сделать, чтобы получилось все как нужно – с учетом всех норм, правил и пожеланий?

Пол в каркасном доме – это быстровозводимая и несложная конструкция, которая создается из нескольких слоев различных материалов и имеет сильную схожесть с пирогом стены каркасного дома

Но важно помнить, что полы и стены в таких домах испытывают разную нагрузку, а значит, технологии их создания и конструкции будут отличаться. Также отличаться в таком облегченном доме будут и полы на разных этажах, например, на первом и втором

Обычно пол в каркасном доме создается сразу после строительства фундамента. Только после этого строятся стены. Конечно, это намного проще, но в то же время необходимо, чтобы на улице держалась хорошая погода, так как конструкция пола не должна намокнуть.

Первым делом следует подготовиться к стройке, чтобы не терять времени. Выбрать требуется подходящий строительный материал. Это, конечно, древесина. При ее выборе придется учитывать климатические условия в конкретном регионе и бюджет средств, выделенных на постройку

Важно помнить, что понадобятся тепло- и гидроизоляционные материалы. Например, при строительстве дома на сваях каркас обычно создается из дуба, древесины хвойных, осины и т

д.

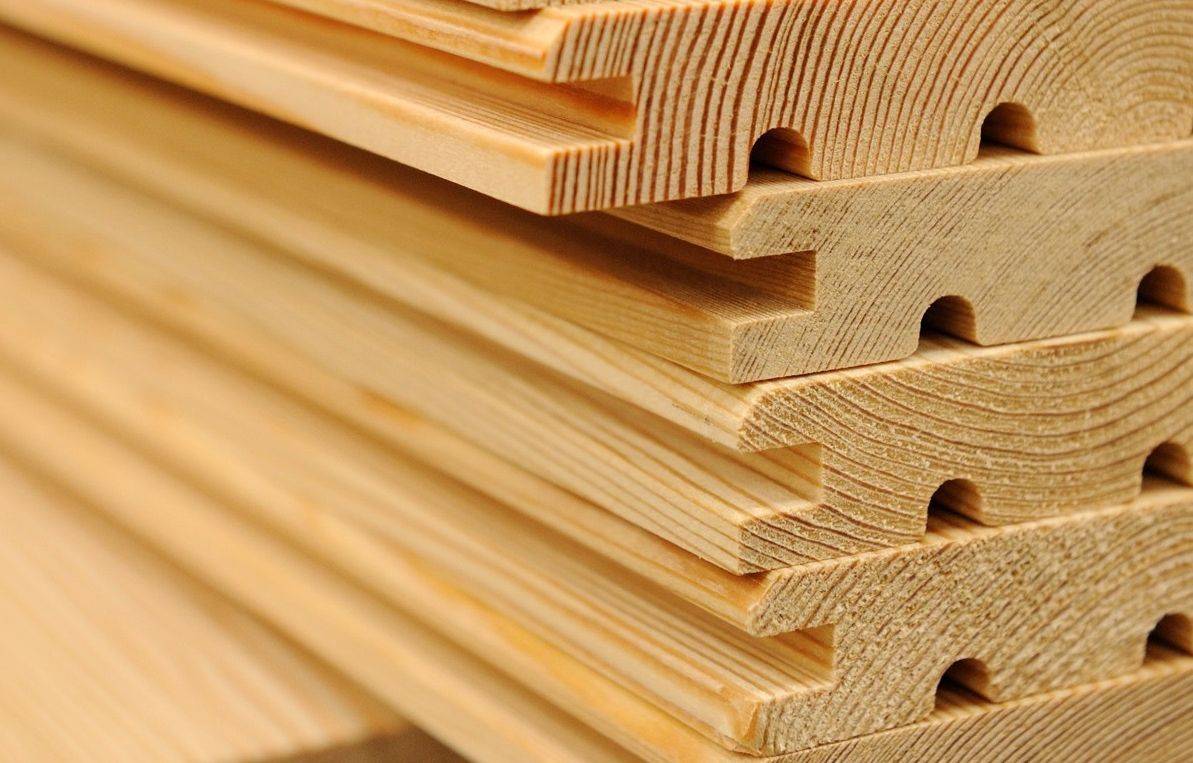

Таблица. Свойства древесины для создания пола.

ВидХарактеристика

Дешево и сердито, как говорится. Действительно, данная разновидность материала не стоит больших денег, но он прочный, долговечный и прослужит долго. Идеальный вариант для создания пола в небольших домах, в частности, в таких помещениях как ванная, кухня, санузел, коридор.

Стоят дороже, чем древесина хвойных. Обладают высокими показателями надежности, прочности, по своим прочностным характеристикам превышают показатели древесины хвойных. Обычно их советуют использовать для создания полов в спальне, гостиной.

Древесина для пола должна быть сухой. Если использовать непросушенный вариант, то полы со временем, когда древесина высохнет сама по себе, потрескаются
. Вернее, между элементами пола появятся трещины и прочие дефекты. Наилучший шанс для пола в каркасном доме – это древесина первого сорта, имеющая влажность не более 20%

Доску лучше брать не менее 2 м длиной и важно, чтобы она была из одной партии – тогда, возможно, повезет купить дерево, имеющее одну текстуру и один оттенок. Кстати, строители советуют покупать шпунтованную доску, которая не нуждается в дополнительной финишной обработке и может в значительной мере ускорить процесс строительства

Помимо древесины, также потребуются следующие материалы и инструменты:

  • рубанок, стамеска, электрический лобзик;
  • дрель и сверла;
  • отвесы;
  • карандаш;
  • гидроизоляционный материал, пароизоляция;
  • гравий и песок;
  • бетон;
  • брус сечением 10х8 см.

Следует помнить, что в любом случае понадобится несущая основа. Это может быть железобетонный фундамент, который создается прямо на участке. Далее создается – основа из деревянных балок. Также создать пол в каркасном доме можно на балках, вкопанных в землю, то есть на основе столбчатого фундамента.

Заключение

Проект каркасного дома

Строительство каркасного дома своими руками в настоящее время – это самый недорогой вариант обзавестись собственным жильём. Материалы, из которых изготавливаются подобные дома, экологичны, кроме того, обладают приемлемыми эксплуатационными качествами. Изготовление подобного строения не требует наличия каких-то особенных строительных навыков, поскольку, по сути, представляет собой сборку уже готовых конструкций по заранее спроектированному типовому проекту.
