Электро-водяной теплый пол: виды, характеристики, цены и монтаж

Монтаж

Весь процесс работы по монтажу теплого пола достаточно прост. Его можно выполнить в несколько последовательных шагов:

1. Первым делом осуществляется теплоизоляция пола. Также утепляются стены по всему периметру помещения.
2. На черновую стяжку укладывается теплоотражающий металлизированный слой.
3. Далее, монтируется система для фиксации труб. Это может быть мак-сетка или специальная монтажная лента.
4. На этом этапе осуществляется укладка кабеля. Концы труб заводятся в специальную монтажную коробку, которая устанавливается на полу. Принцип установки подобен, как и монтаж/подключение терморегулятора для электроподогрева пола.
5. Заливка стяжки теплого пола. Это заключительный этап, к которому следует отнестись со всей серьезностью.

Итак, после небольшого обзора новой технологии можно сделать вывод: водно-электрический обогрев пола XL Pipe действительно самый лучший из существующих систем отопления. Однако все покажет время. Отталкиваясь от проведенных исследований и немногочисленных отзывов пользователей, эта система постепенно занимает свою нишу на рынке теплого пола. Безусловно, цены на такой обогрев могут показаться высокими, однако, качество полностью себя оправдывает. Если вы уже пользуетесь благами такой системы обогрева, то напишите, пожалуйста, отзывы о работе XL Pipe в конце этой статьи.

Нагревательные маты

Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.

Устройство

Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.

Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.

Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.

Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.

Принцип

Принцип функционирования мат тот же, что у пола из обычного кабеля.

Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.

Плюсы и минусы

Нагревательные маты для электрического тёплого пола

Watch this video on YouTube

Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.

Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а  маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.

К минусам можно отнести также:

2. Невозможность настраивать укладочный шаг под свои потребности.

3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.

Экономичность

Реально, чтобы обогреть помещение определенной площади нужно передать ему, при прочих равных, одинаковое количество энергии от любой отопительной системы

При этом неважно, какой нагреватель это сделает

Соответственно, экономичность определяется только правильными подготовительными работами – если верно выбран и уложен теплоизолятор КПД любого теплого пола приближается к 95-96%.

Об экономичности можно говорить только в случае:

• Сравнения с другими системами отопления, например, с радиаторами. В этом случае любые теплые полы выигрывают.
• Использования водяного контура с газовым котлом. В этом варианте затраты на нагрев будут существенно меньше, чем при использовании электрооборудования. Однако при этом стоимость самого нагревателя увеличивает затраты на покупку системы.

Утепление пола

В частном доме около 40% тепловых потерь происходят из-за недостаточно утепления горизонтальных поверхностей у фундамента здания. При длительной эксплуатации это может привести не только к снижению температуры в зимний период, но и к возникновению сырости, плесени и грибка. Для предотвращения этого необходимо выполнить комплекс мер, которые помогут в корне исправить сложившуюся ситуацию.

В качестве альтернативного решения проблемы специалисты рекомендуют применять несколько мер по их предотвращения. В первую очередь – требуется утеплить поверхность пола . Для этого необходимо использовать 2 вида материала:

• Теплоизоляционный. Он должен обладать низким коэффициентом теплопередачи, быть прост в обработке и монтаже. Для этой роли лучше всего подходят полимерные составы – пенополистирол и подобные ему материалы. Защитный. Теплоизоляция не обладает должным показателем механической прочности. Поэтому для защиты ее от возможных повреждений можно установить листы гипсоволокна, толщиной до 10 мм.

Однако монтаж подобной системы не будет способствовать повышению температуры. Поэтому для создания комфортного микроклимата следует установить энергосберегающие теплые полы. О них нужно рассказать подробнее.

Преимущества XL PIPE

Электро-водяной теплый пол производства XL PIPE отличается следующими преимуществами:

Сравнение с твердотопливным котлом

• мощности нагревательных элементов полностью хватает, чтобы использовать систему XL PIPE в качестве основного отопления. Она составляет 40 Вт/пог. м. При желании систему можно использовать как дополнительный источник тепловой энергии в помещении;
• достигается высокая экономичность системы благодаря отсутствию циркулирующего теплоносителя;
• теплоноситель является прекрасным аккумулятором тепловой энергии. Это позволяет ему не остывать длительное время, если прекращена подача электричества;

• равномерный прогрев всей поверхности без выраженных участков с более интенсивным излучением тепловой энергии;

• возможность отопления по зонам. Нет необходимости включать систему напольного подогрева во всем доме, когда нужно повысить температуру воздуха в определенном помещении;
• ремонт нагревательных элементов XL PIPE происходит через распределительную коробку, что позволяет не проводить вскрытие напольного покрытия. При наличии механического повреждения трубопроводов на проблемном участке необходимо произвести монтаж 2-хконцевой муфты. После этого электрический теплый пол продолжит свою работу;

• установка нагревательных элементов XL PIPE происходит на всей площади помещения. Мебель или крупная бытовая техника не препятствует эффективной работе системы;

• обогрев помещений происходит в автономном режиме при помощи электричества. Такую систему можно настраивать в зависимости от своих потребностей;
• во время работы XL PIPE не выделяет углекислого газа, электромагнитного излучения. Такие теплые полы полностью безопасны для человека и окружающей среды;
• высокая пожарная безопасность теплого пола, поскольку нагревательный кабель размещается внутри жидкого теплоносителя.

Нагрев теплоносителя в замкнутом контуре

Электрический теплый пол, построенный на физически надежном принципе равномерного нагрева теплоносителя в контуре, представлен на рынке корпорацией Daewoo. Продукт торговой марки XL Pipe – надежное и эффективное решение, которое может использоваться как в роли дополнительного, так и основного источника тепла в доме или квартире. Система построена на следующем принципе:

• циркуляция теплоносителя отсутствует;
• контур укладывается герметически запаянной трубкой;
• внутри тепловыделяющего элемента находится антифриз;
• нагрев осуществляется несколькими нихромовыми проводниками.

При работе системы происходит следующее:

• подача напряжения на контур обогрева XL Pipe вызывает выделение тепла;
• поскольку общее количество теплоносителя крайне мало, не происходит значительного увеличения объема;
• в трубке наблюдается рост давления, что смещает вверх точку кипения жидкости и никаких процессов образования газовых пузырьков не происходит.

Система электрического пола укладывается в стяжку по общим правилам. При этом применяются упрощенные системы контроля температуры. Весь контур прогревается равномерно, поэтому достаточно расположить датчик в основной монтажной коробке, где отопительная система подключается к электричеству.

Схема XL-Pipe

Жидкостный электрический пол XL Pipe

Этот вид подогрева полов представляет собой одну длинную толстостенную трубку диаметром 2 см, которая изготавливается из особого типа полиэтилена. Этот элемент является «емкостью» для теплоносителя, в роли которого выступает антифриз определенной марки. Внутри трубы прокладывается семижильный кабель в тефлоновой облицовке, изготовленный из хромоникелевого металла. Труба запаяна с обоих концов, благодаря чему циркуляции теплоносителя не происходит, что, в свою очередь, позволяет исключить необходимость приобретения какого-либо другого оборудования.

Жидкостный электрический пол XL Pipe

Подогрев за счет жидкостной системы происходит быстро и равномерно, позволяет обеспечить разогрев всей поверхности финишного покрытия. При этом остывает такой пол очень долго. К достоинствам жидкостного пола можно отнести и то, что он не боится давления снаружи, то есть на финишное покрытие, где лежит такая система, можно смело ставить мебель – вреда подогреву она не принесет.

Водяной теплый пол XL PIPE

Монтаж XL Pipe производится внутрь стяжки, вернее, уложенная система заливается цементным раствором около 4-5 см толщиной. Укладка труб производится по определенной схеме. Для монтажа также потребуются терморегулятор, температурный датчик. При этом каких-то особенностей установки этих элементов нет – они монтируются точно так же, как и при обустройстве других типов обогрева. Разве что терморегулятор придется приобрести определенный, предназначенный именно для жидкостных электрополов. Также пригодится и монтажная коробка 12х12х14 см.

Укладка теплого пола XL Pipe

Система XL Pipe – это надежность, безопасность и экологическая чистота в одном типе оборудования. Гарантийный эксплуатационный срок составляет 10 лет, но в целом пользоваться системой при правильном монтаже можно около 50 лет.

Основные этапы монтажа

Daewoo Enerpia XLPIPE-060

Плюсы

Эта система нагрева полов отличается определенными достоинствами:

• она не является источником электромагнитных излучений;
• практически не нуждается в установке дополнительного оборудования;
• не перегревается и не оказывает негативного воздействия на финишное покрытие;
• позволяет ставить на себя мебель;
• ремонтопригодна;
• экономична (затраты на электричество в среднем на 20-30% ниже, чем при использовании электрического подогрева полов);
• относительно простой монтаж.

Минусы

высокая стоимость.

Жидкостно-электрический тёплый пол. Комбинированная система отопления X-L PIPE

Монтаж XL Pipe своими руками

Шаг 1. Основание чернового пола подготавливается – очищается от мусора, все трещины и неровности исправляются. Далее на поверхность укладываются плиты экструдированного пенополистирола толщиной 5 см для теплоизоляции.

Укладка плит экструдированного пенополистирола

Шаг 2. Плиты крепятся специальными «зонтами». Предварительно в плитах проделываются отверстия для крепежного материала, далее в них вставляются дюбели-зонты.

Фиксация плит

Шаг 3. Поверх пенополистирольных плит укладывается армирующая сетка с ячейкой 10-20 см.

Укладка армирующей сетки

Шаг 4. Отдельные части сетки соединяются между собой вязальной проволокой.

Пример соединения с помощью проволоки

Шаг 5. Греющий кабель распаковывается и проверяется на соответствие сопротивлению.

Проверка греющего кабеля на соответствие сопротивлению

Шаг 6. Раскладка трубы XL Pipe на поверхности пола производится от монтажной коробки по выбранной схеме с шагом 20-30 см. Фиксируется труба при помощи пластиковых хомутов на армирующей сетке.

Раскладка трубы теплого пола

Еще одно фото процесса

Шаг 7. От терморегулятора к распределительной коробке подводится питающий кабель.

Подводка питающего кабеля

Подсоединяется кабель

Шаг 8. Провода, отходящие от трубы, соединяются с кабелем питания. Провода могут соединяться специальными клеммами.

Соединение проводов с кабелем питания

Место соединения

Шаг 9. Провод заземления соединяется с армирующей сеткой.

Заземление армирующей сетки

Шаг 10. На расстоянии 5 см от трубки системы крепится датчик температуры.

Фиксация температурного датчика

Шаг 11. Монтажная коробка закрывается крышкой, швы которой уплотняются герметиком. Все, укладка и монтаж закончены, осталось только произвести заливку системы цементной стяжкой и дождаться ее высыхания.

Монтажная коробка закрывается крышкой

Вопросы и ответы

Много ли получится сэкономить, если монтаж системы выполнять самостоятельно?

Для электрического экономия составит около 30% стоимости материалов и оборудования, для водяного – 50-55%.

Какой вариант выбрать для влажных помещений?

В ванных комнатах, кухнях, санузлах и других помещениях с повышенной влажностью нельзя монтировать только пленочные теплые полы. Остальные отлично работают и в таких сложных условиях.

Если в помещении тяжелая мебель, какому варианту отдать предпочтение?

Как правило, вопрос с мебелью решают еще на стадии проектирования – под ней нагреватели не размещают. Однако, если возможно перемещение мебели после монтажа отопительной системы, следует выбрать вариант с укладкой в стяжку – вероятность повреждения элементов в этом случае значительно меньше.

У меня маленький ребенок, не будет ли мешать ему шум от работы отопительной системы?

Современные теплые полы всех типов работают практически бесшумно. В случае с водяным возможен незначительный шум при работе насоса и при попадании воздуха в контур. Первую проблему легко решить правильным выбором места для насоса и коллекторного узла, вторую – включением в контур воздухоотводчика.

Какой из вариантов предпочтительнее для домика на садовом участке?

Если в нем не проживают постоянно в холодное время, лучше выбрать пленочный – он быстро создаст комфортную температуру. При постоянном проживании руководствоваться следует теми же соображениями, что для любого частного дома.

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Устройства

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

стержневой карбоновый инфракрасный теплый пол

Watch this video on YouTube

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

Критерии выбора

Одним из факторов подбора жидкостного теплого пола является производитель. Системы, выпускаемые корейскими фирмами, становятся довольно популярными. Поэтому следует остерегаться некачественных подделок. Капиллярное оборудование для теплого пола можно встретить от российского изготовителя, который производит согласно лицензии устройство аналогическое теплому полу Unimat Aqua.

Перед покупкой электро-водяной  системы обогрева необходимо определится с ее назначением. Для больших помещений подойдет отопительное оборудование XL Pipe. В небольших комнатах, санузлах можно использовать капиллярный теплый пол.

Немаловажное значение имеет мощность устройства. Ее подбирают с учетом объема и теплоизоляционных качеств комнаты

Также перед покупкой производятся расчеты требуемой длины контура.

Как выполняется установка жидкостного пола XL Pipe

Этапы монтажа электро водяного отопления xl pipe:

• Подготавливают черновое основание. Очищают от мусора, выравнивают неровности, заделывают трещины. На основание укладывают плиты экструдированного пенополистирола. Он играет роль теплоизолятора.
• Теплоизолятор фиксируют при помощи «зонтов». Для этого в плите делают отверстия для крепежа, туда вставляют дюбели-зонты.
• Сверху теплоизоляционных плит укладывают армирующую сетку. Размеры ячеек от 100 до 200 мм.
• Секции сетки связывают с помощью металлической вязальной проволоки.
• Греющий кабель из комплекта тёплого пола проверяют на соответствие сопротивлению.
• Затем раскладывают трубы согласно схеме, указанной в инструкции. Трубки фиксируют пластиковыми хомутами к армирующей сетке.
• Выполняют подводку питающего кабеля от терморегулятора к распределительной коробке.
• Провода от трубы соединяют с кабелем питания. Для этого используют обычно клеммы.
• Заземляющие кабели соединяют с армирующей сеткой.
• Фиксируют температурный датчик примерно на расстоянии 50 мм от трубки.
• Закрывают монтажную коробку. Уплотняют щели герметиком.
• Затем выполняют бетонную стяжку и ждут её высыхания. Затем делают сверху финишное покрытие.

При монтаже электро-водяных полов XL Pipe нельзя допускать перекручивания и пережима трубок. Работы производят с учётом всех рекомендаций производителя. В зимнее время допускается для быстрейшего высыхания бетонной стяжки запуск системы в среднем температурном режиме.

Система эта дорогостоящая и обращаться с ней во время установки надо бережно, не допуская переломов трубок. Способ обогрева XL Pipe подходит для помещений любого назначения: для жилых, служебных и производственных.

Профилактические работы XL Pipe выполняют специалисты. Как правило, требуется заменить теплоноситель. Делают это примерно один раз в 10-15 лет. Финишное покрытие пола при этом не трогают. Это большое преимущество XL Pipe перед другими системами.

Основные параметры выбора

Предназначение любых систем обогрева заключается в эффективном и экономичном повышении температуры в доме (квартире) до нужного уровня. В отличие от классических радиаторов, элементы теплого пола располагаются на значительно большей площади. Это приводит к равномерному распределению тепловой энергии.

Примечательно, что данная система может использоваться в качестве дополнительной или основной. Но какой теплый пол лучше – электрический, водяной или ИК пленочный? Для ответа на этот вопрос следует провести сравнение видов по следующим параметрам:

• Мощность. Она разделяется на оптимальную и максимальную. Выбирается в зависимости от тепловых потерь в помещении и площади монтажа.
• Трудоемкость монтажа. Определяется время установки всех компонентов, сложность настройки.
• Стоимость закупки комплектующих.
• Расходы на энергоноситель.

Что это такое?

Конструкция водяного теплого пола была известна еще в Древнем Риме, где использовалась для обогрева бань. Современные виды отличаются только способом подготовки теплоносителя. Причиной этого является простота — фактически, водяной теплый пол — это радиатор, установленный под напольное покрытие и распределенный по всей площади помещения.

Пол представляет собой длинную трубу, уложенную кольцами или зигзагами. Внутри нее циркулирует горячая вода. Одним концом трубопровод подключается к выходу отопительного котла, другим — ко входу. Перемещаясь, вода отдает тепловую энергию напольному покрытию, которое обеспечивает конвенционный нагрев воздуха в помещениях. Это намеренно упрощенное описание конструкции, сделанное для лучшего понимания специфики работы водяного теплого пола.

Технические характеристики

Главная особенность электро-водяного обогрева заключается в том, что его можно ремонтировать. И для этого не нужно разбивать всю стяжку. Если пробился провод, то место утечки очень легко определить. На поверхность выступит мокрое пятно, и как раз-таки здесь и нужно будет осуществить ремонтные работы.

Некоторые технические характеристики системы одновременно являются и достоинствами, о которых стоит упомянуть отдельно:

• Экономичность. Отсутствуют тепловые потери. 100% тепловой энергии направляется в помещение. Трубы продолжительное время сохраняют тепло, за счет чего снижается потребление электроэнергии. Экономия достигается и тем, что не нужно монтировать котел, насос, коллектор и другие составляющие.
• Простота монтажа и эксплуатации. Систему обогрева можно укладывать под любое напольное покрытие. Здесь нет никаких ограничений. Если возникают сбои в работе, то ремонт можно сделать через эксплуатационную панель.
• Безопасность. Система не излучает опасные для человека электромагнитные волны.
• Продолжительный эксплуатационный срок. Система труб имеет высокую прочность и надежность от разрыва, так как имеется технология по поглощению высокого давления. Трубы выдерживают морозы до -20°С.
• Автономность. Осуществлять монтаж водяных электрических теплых полов XL Pipe можно как в домах, так и в квартирах в качестве основного отопления.

Утепление пола

В частном доме около 40% тепловых потерь происходят из-за недостаточно утепления горизонтальных поверхностей у фундамента здания. При длительной эксплуатации это может привести не только к снижению температуры в зимний период, но и к возникновению сырости, плесени и грибка. Для предотвращения этого необходимо выполнить комплекс мер, которые помогут в корне исправить сложившуюся ситуацию.

В качестве альтернативного решения проблемы специалисты рекомендуют применять несколько мер по их предотвращения. В первую очередь – требуется утеплить поверхность пола . Для этого необходимо использовать 2 вида материала:

• Теплоизоляционный. Он должен обладать низким коэффициентом теплопередачи, быть прост в обработке и монтаже. Для этой роли лучше всего подходят полимерные составы – пенополистирол и подобные ему материалы.
• Защитный. Теплоизоляция не обладает должным показателем механической прочности. Поэтому для защиты ее от возможных повреждений можно установить листы гипсоволокна, толщиной до 10 мм.

Вся эта конструкция представляет собой сэндвич, в котором пенополистирол находится посередине, защищенный с обеих сторон гипосоволокном. Обязательно следует учитывать направление волокон в последнем. Листы должны располагаться так, чтобы были смещены по отношению друг к другу. Применение этой технологи позволит не только улучшить тепловые параметры в комнате, но и значительно повысит поглощение шума. Однако монтаж подобной системы не будет способствовать повышению температуры. Поэтому для создания комфортного микроклимата следует установить энергосберегающие теплые полы. О них нужно рассказать подробнее.

Достоинства водного теплого пола с проводниковым нагревателем

Если сравнивать продукт XL Pipe и товары со сходной инженерной реализацией, сразу заметны преимущества системы отопления по сравнению с классическим теплым полом.

1. Нет проблемы контроля падения температуры на выходе, контур прогрет равномерно.
2. Отсутствует неприятное свойство нагрева поверхности пола, так сказать, в направлении движения воды. В классических теплых полах подача теплоносителя в контур всегда подразумевает сначала нагрев ближних к точке входа площадей, а при недостаточной мощности котла – комната может прогреваться неравномерно. Водяной электропол полностью лишен данного недостатка.
3. Нет необходимости закупать коллекторные гребенки, расходомеры, датчики контроля, циркуляционные насосы. Упрощена также система отслеживания и регулировки температуры, поэтому стоимость приобретения электрического водного пола – заметно ниже.

Итоги

Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.

В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.

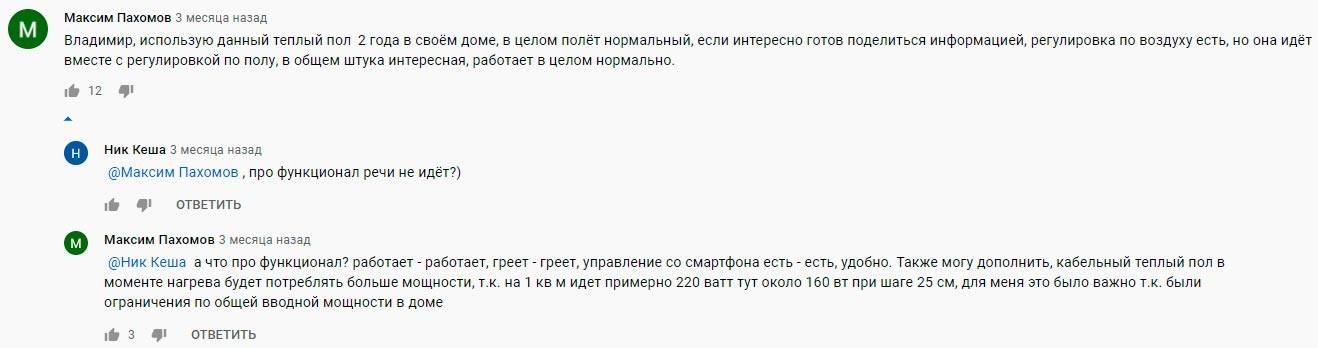

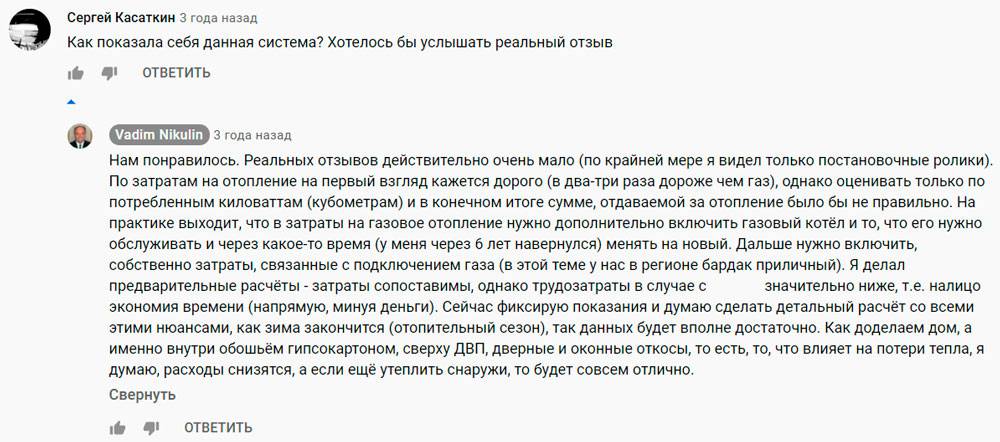

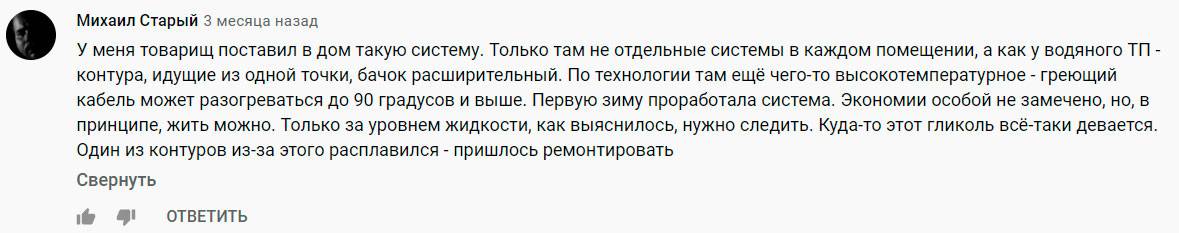

Вот отзывы от реальных пользователей и монтажников.

Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.

Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.

Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.

Минус обычного водяного – сложный монтаж, зато плюс, что к нему можно подключить любой котел – газовый, дровяной, электрический, да хоть тепловой насос.

“Чудо технология” имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).

Вот и получается, что данная система – это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его “суперэффективность”, мягко говоря сильно преувеличена.

https://youtube.com/watch?v=6MS9fOSIbN8%3F

Источник – Тепло-вода
