Инфракрасные полы под ламинат

Общие сведения об инфракрасных полах

Пленочная система обогрева изготовлена в виде узких гибких полос-полотен, внутри которых установлены нагревательные элементы. Такие полы могут размещаться непосредственно под напольными покрытиями. В процессе работы электрическая энергия преобразуется в тепловые волны, расположенные в инфракрасном диапазоне. Ламинат или другой материал нагреваются со стороны нижней части. После того как поверхность прогреется на всю толщину, тепло начинает поступать в воздушное пространство помещения.

Нагревательным элементом инфракрасных полов является карбоновое напыление, наносимое на пленку по всей поверхности или в виде полос и запаянное с обеих сторон в полиуретановую или лавсановую пленку. Края каждого полотна оборудуются биметаллическими токоведущими шинами, через которые электроэнергия поступает к нагревательным элементам. В зависимости от модификации, такая конструкция может иметь толщину 0,2-2 мм. Наибольшим спросом пользуются полотна с толщиной в пределах 0,3-0,5 мм. Ширина полосы может быть разной, в соответствии со стандартным размерным рядом – 0,5, 0,6, 0,8, 1,0 м. Конструкция пленки предусматривает возможность ее разреза в специально предусмотренных для этого местах, где наносится маркировка. Шаг отреза составляет в среднем 20 см, что позволяет отрезать полосы на заданную длину. Мощность различных пленок также отличается и находится в диапазоне 120-230 Вт/м2. Системы, имеющие высокое выделение тепла не могут использоваться совместно с ламинатом в связи с ограниченной температурой его нагрева.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.

Схема инфракрасного теплого пола под ламинат

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

ИК обогрев пола

Специальные тонкие нагревательные маты

В конструкциях специальных матов под ламинат используются классический кабель уменьшенной толщины и многослойные материалы, препятствующие повреждению напольного покрытия из-за близости источника тепла и обеспечивающие лучшую теплоизоляцию.

– специальная система для деликатных покрытий от датского производителя Devi. Мощность тонкого мата Devi – 100 Вт, что считается оптимальным решением для деревянных покрытий.

Рис. 1. Схема укладки тонкого нагревательного мата Devidry под ламинат

Греющие маты устанавливаются на обогреваемую площадь помещения, на остальной площади монтируются маты-заполнители. Тонкий кабель нагревательного мата закреплен на алюминиевой фольге и покрыт с обеих сторон специальным вспененным пластиком, таким образом обеспечивается дополнительная тепло- и звукоизоляция.

– это тонкий мат от производителя Thermo, разработанный специально для деревянных покрытий.

Рис. 2. Схема укладки тонкого нагревательного мата Thermomat LP под ламинат

В его основе – экранированный двухжильный кабель, защищенный армированной фольгой для равномерного распределения тепла. Устанавливается «сухим» способом, герметичен. Может быть монтирован в сухие или влажные помещения.

Отправляя данную форму я принимаю условия обработки и использования персональных данных.

Основные производители инфракрасных теплых полов

Caleo

Один из пионеров в области производства и продаж систем электрокарбонового отопления – Caleo. Южнокорейский бренд захватил почти половину российского рынка за счет широкого ассортимента, высокого качества и большого количества положительных отзывов.

Electrolux

Вряд ли найдется человек, который бы не слышал о таком бренде как Electrolux. Это один из старейших производителей электрооборудования на планете, история которого началась в далеком 1900 году. В 21 веке ассортимент товаров пополнился системами электрообогрева пола, в том числе инфракрасными пленками под ламинат серии Thermo Slim.

Q-Term

Компания из Южной Кореи Q-Term уже более 20 лет производит пленочные нагревательные полы, но на российском рынке этот бренд стал узнаваемым относительно недавно. Продукция универсальна, не слишком дорогая и проста в монтаже.

Heat Plus

Корейское предприятие Seggi Century CO LTD под брендом Heat Plus выпускает два вида пленочных нагревательных матов: с полосатым и сплошным карбоновым слоем. Второй вид продукции относится к премиальной линейке и укладывается почти так же, как и обычная пленка с полосками.

Marpe

Компания Green Industry Co.Ltd является одним из топовых производителей систем электроотопления в Южной Корее. Под брендом Marpe российским покупателям предлагается три вида продукции: стандартные полосатые маты, саморегулирующаяся сплошная пленка и серия с дополнительным экранированием.

Хорошая реклама

Самое читаемое

Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
проведение замеров и планировка расположения нагревательного элемента;
укладка термоизолятора;
электромонтажные работы и установка терморегулятора;
укладка линолеума.

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

Достоинства пленочных полов

В целом, инфракрасные пленочные полы обладают несомненными достоинствами, что делает их очень популярными при устройстве основного или дополнительного отопления.

Среди них можно выделить следующие:

Быстрый и удобный монтаж. Для укладки таких конструкций под ламинат потребуется не более двух часов.
Уровень полов не повышается, а высота помещения, соответственно, не уменьшается из-за малой толщины пленки.
Дополнительные работы по устройству стяжки не требуются, поскольку пленка укладывается непосредственно под напольное покрытие – ламинат, ковролин, линолеум. Несмотря на это, пленочные полы служат долго и отличаются высокой надежностью в эксплуатации.
В процессе работы воздух в помещении не пересушивается, поэтому уровень влажности остается без изменений. На организм человека оказывается благотворное антиаллергическое действие.
Расход электроэнергии примерно на 20% ниже по сравнению с другими видами электрических систем обогрева. Действие инфракрасных лучей способно в определенной степени ионизировать воздух.
В случае необходимости пленочные полы можно демонтировать и перенести в другое помещение.

Преимущества использования пленочного обогрева

Инфракрасный теплый пол под ламинат имеет множество преимуществ. Поэтому владельцы домов и квартир часто выбирают указанный способ для утепления помещения. Выделяются такие достоинства:

температура равномерно распределяется по всей площади полов;
снижаются затраты на оплату коммунальных услуг;
нагрев полов до комфортной температуры;
простота монтажа и ремонтных работ;
не нужно делать стяжку (достаточно использовать тепловые маты);
длительная и бесперебойная эксплуатация.

Единственный недостаток — высокая цена на приобретение оборудования. Специалисты рекомендуют выбирать материалы проверенных производителей, которые гарантируют бесперебойную и длительную работу.

Монтажные работы можно выполнить самостоятельно

Взаимодействие инфракрасного тёплого пола и ламината

Использование тёплых полов с ламинатом требует тщательного подбора отопительной системы и вида ламината. Далеко не под каждый вид ламината можно использовать пленочный теплый пол для отопления.

Главная проблема некоторых видов ламината в том, что в их составе имеются вредные составляющие – формальдегидные смолы, которые используются как связующее для основы ламели. В обычном состоянии они безвредны и содержатся в минимальных, безопасных концентрациях.

Однако при нагреве такое покрытие может выделять вредные для человека вещества. Поэтому в первую очередь следует убедиться, что ламинат может взаимодействовать с системой тёплого пола.

Второй проблемой является непосредственная деформация ламината. Тонкие ламели могут терять форму, выгибаться и деформироваться при постоянном тепловом воздействии.

Для ламината взаимодействие с системой тёплого пола возможно только при наличии определенных характеристик:

Класс безопасности ламината – не менее E0 либо E1. Это гарантирует отсутствие выделение формальдегида при нагреве до 30 градусов.
Класс износоустойчивости – выше 31. Такой показатель гарантирует отсутствие деформации ламината при тепловом воздействии. Меньший класс ламината не имеет достаточных характеристик для взаимодействия с постоянной подогревающейся поверхностью.
Обязательное наличие маркировки «Тёплый пол» (похожа на изогнутую трубу под напольной поверхностью).
Преимущество за замковым соединением. При использовании клея для соединения ламелей, создаётся жёсткая сплошная поверхность. При колебаниях температур часто происходят разрывы, плёнка покрывается сеткой, что негативно сказывается на визуальных качествах покрытия.

Стоит отметить, что эти характеристики верны в первую очередь для МДФ-ламината. Похожие характеристики будут и для ПВХ-ламината, но для него нет опасности выделения формальдегида, поскольку состоит он из пластика. Однако он тоже обязан иметь соответствующую маркировку для применения с тёплыми полами.

Монтаж ИК-поверхности

Укладывать под ламинат инфракрасный теплый пол не сложно, но, тем не менее, процесс требует аккуратности и выполнения работы в соответствии с подготовленной схемой.
Раскраивать пленку следует очень осторожно. В случае ее повреждения на токопроводящих участках или на карбоновой полосе использоваться она уже не может.
Пленочные элементы кладутся блестящей стороной медных шин вниз и скотчем крепятся к подложке

После этого битумной лентой изолируются те места разреза медной шины, которые не будут использоваться для соединения.
В местах подключения нагревательных элементов к электрической сети ставятся клеммы, в большинстве случаев клипсового типа. Для надежного контакта с медной шиной клипсы плотно обжимаются плоскогубцами.

Монтаж ИК теплого пола под ламинат

В клемму вставляются зачищенные от изоляции примерно на 1 см провода и фиксируются. Места присоединения проводов к пленке изолируют. Для создания полной герметичности узла два кусочка битумной ленты наклеивают с двух сторон и соединяют между собой.
Температурный датчик устанавливается под лист ИК-пленки на черную полосу нагревателя и закрепляется на ней. Предварительно в подложке, на том месте, где планируется монтаж термодатчика, делается разрез для него. Также вырезаются пазы под провода.

Можно ли устанавливать инфракрасный теплый пол под ламинат

Ламинат производится из теплоемкого материала, не любящего нагревания высокой температурой. При установке водяной или электрической системы отопления пола необходимо обеспечивать регулярный нагрев теплоисточника. В результате начинает портиться и изнашиваться материал, увеличиваются размеры коммунальных платежей.

Ламинатный пол начинает портиться от резких температурных скачков. Постепенно на поверхности начинают проявляться деформации в виде трещин, больших щелей. Нередко жильцы сталкиваются с такой неприятной ситуацией, как скрип.

Ламели обладают небольшой толщиной, поэтому быстро и эффективно прогреваются. Инфракрасные лучи быстро распространяются по периметру материала. При соблюдении технологии и правильной укладки излучение не уходит в основание пола. Для подогрева ламината идеальным решением станет инфракрасная система.

Caleo GOLD

Продолжает наш ТОП лучших теплых полов – Caleo GOLD. Он станет идеальным решением для полов из ламината, а также может быть использован под ковролином, паркетом или линолеумом. Этот теплый пол инфракрасного типа, примечателен технологией саморегуляции, благодаря которой, при увеличении температуры пола потребляемая мощность снижается в 1,5 — 2 раза, что гарантирует быстрый нагрев при меньшем потреблении электроэнергии. Так что возросших счетов за коммунальные услуги с таким теплым полом у вас не будет. Также стоит отметить, что инфракрасный принцип обогрева не сушит воздух в помещении и обладает антиаллергенным эффектом. Кроме того, в Caleo GOLD применяется антиискровая серебряная сетка. Использование данной технологии придает термопленке особую надежность, благодаря отсутствию соединения «холодных» и «горячих» контактов. Выпускается этот теплый пол в двух модификациях – мощностью на 170 и 230 Ватт на квадратный метр. Первая модификация подойдет для гостиных, спален и детских комнат. А вторая модификация будет актуальна для первых этажей зданий или неотапливаемых помещений, таких как балконы. Из других особенностей Caleo GOLD стоит отметить простой монтаж, не требующий стяжек и клея. В комплекте с полом есть все необходимое: соединительные провода, контактные зажимы и битумная изоляция на каждый квадратный метр. В общем, отличный вариант для дома, который заслуженно имеет множество положительных отзывов.

Тип: инфракрасный пленочный.
Способ укладки: без стяжки.
Площадь обогрева: 2 м.кв.
Мощность: 170/230 Вт/м.кв.
Размеры пленки: 0.5 х 4 м.
Класс защиты: IP57.
Гарантия: 15 лет.
Саморегуляция мощности.
Антиискровая сетка.
Высокая прочность.

Особенности монтажных работ

Полезные рекомендации и советы, которые помогут избежать серьезных ошибок:

во время монтажа нужно обеспечить оптимальный уровень влажности (показатель не должен превышать отметку в 60%);
укладку инфракрасной пленки под ламинат делают в теплую погоду;
термодатчик подключают таким образом, чтобы можно было заменить аксессуар при поломке;
при потопе систему срочно выключают и не используют до полного высыхания материала.

Если мастер правильно сделал все подключения пленочного теплого пола под ламинат, готовая система прослужит несколько десятков лет. Во время работы нужно аккуратно присоединять провода, укладывать пленку, чтобы не повредить графитовые полосы.

Узнать про все особенности монтажа и укладки можно узнать здесь:

Плюсы и минусы инфракрасного обогрева

Современный способ ИК обогрева дома посредством монтажа плёночной системы имеет как достоинства, так и недостатки. Полотно с карбоновым носителем укладывают не только под ламинат, но также под плитку и линолеум. Эти покрытия хорошо накапливают тепло и передают его помещению. Инфракрасный способ подогрева ценится за ряд плюсов:

Плёночный слой монтируется только в тех местах, где присутствуют люди. Это позволяет экономить расход материала и энергии.
Система, включающая ИК прослойку, выдерживает температуру до -70 градусов. Поэтому ее можно безбоязненно оставлять зимовать в неотапливаемом коттедже.
ИК излучение абсолютно безопасно для человека, так как его спектр полностью идентичен солнечным лучам.
Монтаж всей системы не требует наличия специальных навыков. Инфракрасный тёплый пол под ламинат, кафельную плитку или линолеум можно собрать самостоятельно.
В случае выхода из строя отдельной полосы конструкция остается работоспособной, так как используется параллельное подключение.
Тёплое основание легко демонтировать при необходимости ремонта и замены вышедшего из строя элемента.
При эксплуатации системы теплыми остаются нижние слои воздуха, то есть прогревается в первую очередь пространство, где находится человек.

Объективная оценка инфракрасного теплого пола требует рассмотрения минусов. Такая система при всех своих достоинствах является энергозатратной. Именно поэтому монтировать ИК-плёнку во всем доме считается нецелесообразным. Чаще всего ее используют при обустройстве пола в небольших помещениях, где необходимо создать особо теплые условия: ванной, детской. При этом в целях экономии систему подключают только на время эксплуатации комнаты. Разогрев карбона происходит в считанные секунды.

Второй минус заключается в высоком риске короткого замыкания, возгорания и удара электрическим током. В-третьих, система зависима от электропитания. Поэтому при частых отключениях электричества пол не выполняет возложенную на него функцию отопления. Еще один отрицательный момент связан с возможной перестановкой мебели в комнате. Так как плёнку не укладывают под габаритные предметы, в случае перепланировки интерьера придется демонтировать покрытие и перестилать плёночный материал.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

инфракрасная разогревающаяся пленка;
теплоотражатель;
термодатчик и стабилизатор температурного порога;
скотч простой и двусторонний;
электрические провода;
зажимы и материал для изоляции проводов;
водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
ножик;
ножницы;
карандаш;
линейка;
рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

Порядок выполнения монтажных работ

Первым делом нужно уложить по периметру комнаты утеплительную ленту из любого подходящего материала (например, пенополистирол). Эта мера предотвратит потери тепла.

На черновой пол, который предварительно очищают от мусора, раскладывают теплоизоляционный материал фольгой вверх. Это очень важный момент: фольга поможет теплу направиться вверх и тем самым повысить качество обогрева.

Теплоизолятор — в рулоне или плитах, прикрепляют к полу скобами монтажного пистолета, двусторонним скотчем или клеем.

Затем раскатывают ИК термоплёнку, обязательно медной полосой вниз. Вверху должна оказаться матовая сторона плёнки. При этом нужно исключить скопление воздуха.

В необходимых местах рулон раскраивают по нанесённой разметке. Ширина инфракрасного теплого пола может быть разной, достаточно закрыть около 80 процентов обогреваемой площади.

Нагревательные элементы плёнки желательно развернуть контактами в ту сторону, где будет терморегулятор. Полосы раскладывают плотно, на расстоянии 10 мм., но ни в коем случае не внахлёст.

Следующий этап — параллельное соединение полос с помощью кабеля. На медную полосу, которая играет роль токонесущей, устанавливают контакт одной частью под жилу, другой вверху. Затем нужно обжать контакт пассатижами. Таким образом поступить со всеми секциями. Укладывать их надо в сторону терморегулятора. Оставшиеся открытые места медного проводника закрывают специальной битумной изоляционной лентой.

Когда все контакты будут соединены, изоляторы установлены, ИК плёнку нужно прикрепить с помощью скотча к теплоизолятору. Скотч используется и для соединения полос между собой. Контактные зажимы прячут в углубления, вырезанные по размеру в теплоизоляционном материале.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.

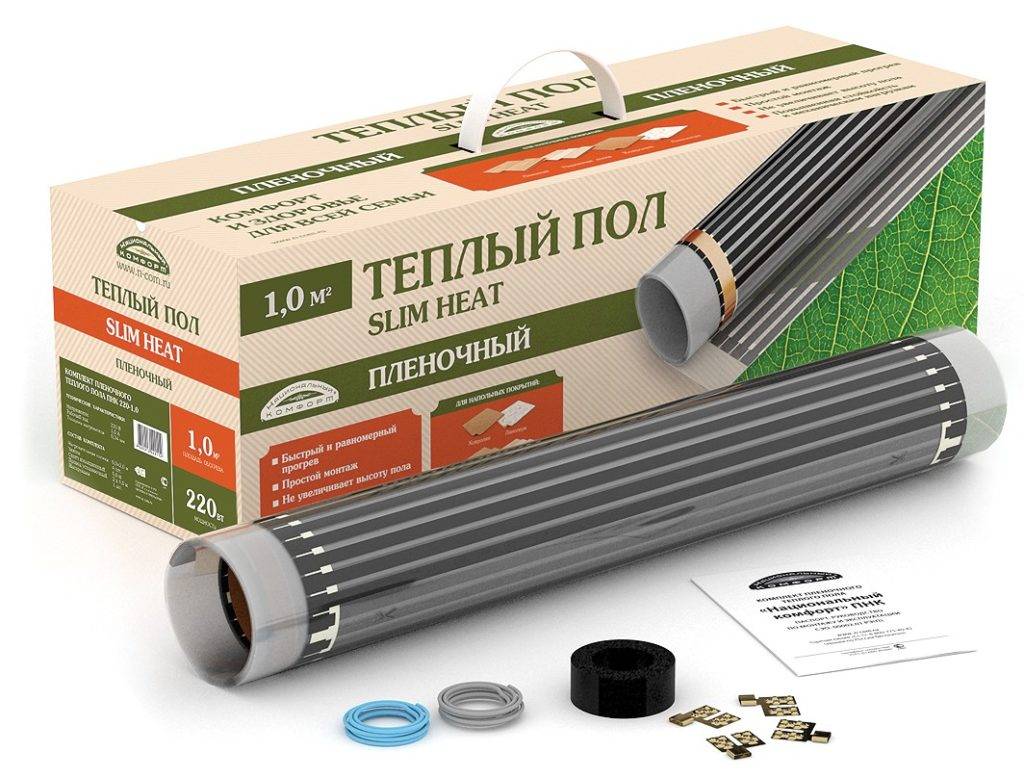

Комплект инфракрасного теплого пола

Инфракрасный пол под ламинат можно собрать самостоятельно, а можно купить в виде готового комплекта.

Комплект инфракрасного теплого пола

В состав пленочной обогревательной системы входит:

Пленочные нагревательные элементы с полосками карбоновой пасты. Стандартная ширина нагревателей 500 мм и 1000 мм.. По разметке на полотне его можно разрезать на нужные размеры. Оптимальная мощность инфракрасного нагревателя для ламинированного пола составляет 150Вт/м2. Температура прогрева при такой мощности достигает 40 градусов. Температура выше ламинату противопоказана.
Для контроля температурных показателей – термодатчики с кабелем.
Провода для соединения.
Изоляционные материалы.
Клипсы и клеммы для подключения.
Также необходимо установить в каждом помещении терморегулятор.

Изоляция

В комплекте к термопленке обычно идет специальная изоляционная лента со специальными зажимами, с помощью которых осуществляется подключение пола к сети. Также входят и кабели, термодатчик и терморегулятор (не всегда). Кабели обычно имеют сечение, рассчитанное на пропуск тока заданной мощности.

С помощью битумной пленки закрывают места разреза шины. В первую очередь они наклеиваются на участки стороны, к которой не подводятся провода. Проще говоря, ею закрывают «открытые» контакты. Наклеить пленку нужно качественно, то есть без воздушного пузыря. При первой подаче напряжения пленка нагревается, слегка плавится и принимает форму защищаемого соединения.

На обратной стороне полосы находятся незакрытый контакт. На каждый из них крепится клипса — она идет в комплекте. Установить ее нужно с помощью пассатижей таким образом, чтобы специальные шипы пробили пленку и достигли самой шины. К клипсам крепятся зачищенные концы кабеля в соответствии с инструкцией (там четко обозначено, куда подключается фаза, ноль, земля), открытый контакт закрывается битумными пленками. Полосы теплого пола подключают друг к другу последовательно, чтобы при подаче напряжении они работали одновременно. Также их желательно скрепить между собой с помощью скотча, чтобы исключить их перемещение под линолеумом или ламинатом, плиткой.

Инфракрасный пол под ламинат

Радиаторный тип отопления по-прежнему популярен, но имеет ряд существенных недостатков:

Воздух прогревается неравномерно, распределение тепла идёт по вертикальной конвекции;
Пол в таких домах всегда холодный;
Из-за восходящего потока воздуха возле окна возникают сквозняки;
В основном прогревается воздух под потолком, в то время как внизу он намного холоднее, необходимы высокие затраты энергии на хороший прогрев жилья.

Решить эти проблемы можно, установив систему тёплых полов, например, плёночный (инфракрасный) тёплый пол. Это ряд пластин с нагревательными элементами, которые запитываются от энергетической системы дома. Изолированные фольгирующим материалом в виде пластин, они равномерно покрывают поверхность под полом.

При включении такая система быстро прогревается и начинает отдавать тепло. В этом случае пол служит своеобразным конденсатором, через который тепло попадает в дом. В итоге полы прогреваются, а тепло равномерно распределяется по комнате. Энергозатраты ниже, при той же, а чаще всего и лучшей эффективности.

Инфракрасный тёплый пол – это разновидность тёплого пола, которая лучше всего подходит для взаимодействия с ламинатом. Наилучшая регулировка температуры, равномерный прогрев поверхности, а также отсутствие влаги позволяет ему взаимодействовать с самым широким спектром видов ламината, не подвергая опасности владельцев дома получить повреждения напольного покрытия.
