Кабель в стяжке пола

Плюсы

Стоит отметить, что электропроводка по полу имеет множество положительных сторон. Среди них особое место занимают:

  1. аспект безопасности. Данный вариант монтировки отличается высоким уровнем безопасности, минимизируется риск поражения электрическим током;
  2. простота выполнения. Сложности могут возникнуть на этапе проведения заливки стяжек. Продевают кабель в область гофры, возможно, затем закрепляют в нужной области. После этого потребуется вывод концов к основным источникам электроэнергии;
  3. споры ведутся по поводу экономичности. Владелец сэкономит деньги на приобретении шнура, ведь отпадает необходимость тянуть по периметру всего помещения.

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

  1. При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
  2. При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.

Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.

Теплый пол под плитку. Монтаж своими руками

Кабельный пол

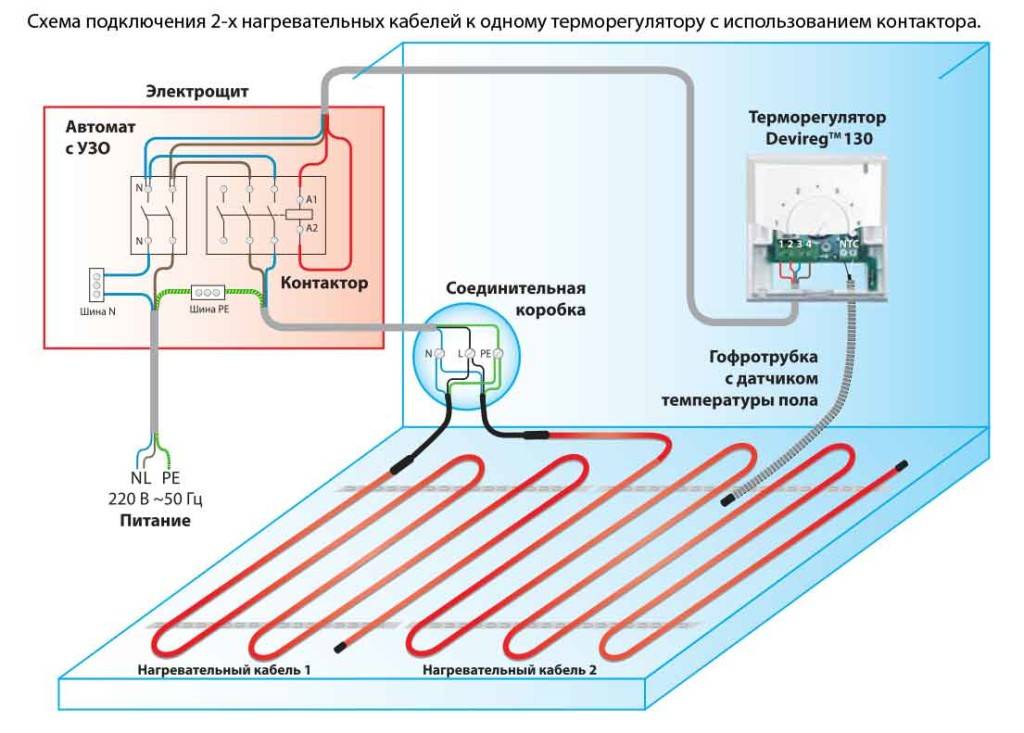

Для начала нужно выбрать место, где будет установлен терморегулятор. Под него, а также под провода питания нужно проштрабить стену. Затем необходимо подготовить поверхность: выровнять и очистить от грязи, мусора, пыли.

Первым на поверхность кладут теплоизоляционный материал, а сверху укладывают нагревательный элемент: кабель, секции или маты. Если кабель одножильный, то оба его конца нужно подводить к одной точке, для двужильного это не требуется. При укладке нагревательного элемента места, где предполагается поставить мебель, должны остаться незаполненными.

Укладываемый нагревательный элемент сверху крепится монтажной лентой. Монтажные жилы не должны пересекаться. После укладки идет процесс соединения проводов и тестирование системы. Если все работает, можно заливать песочно-цементную стяжку.

Нужно учитыватьто, что чем толще кабель, тем глубже он должен залегать в стяжке. Спустя три дня можно укладывать плитку. Нагревательные маты укладываются не в стяжку, а в плиточный клей. Укладка кабельного теплого пола уменьшит высоту помещения на 7−8 см.

Пленочный пол

Этот пол самый простой в монтаже. Укладывать под плитку можно исключительно углеродный теплый пол. Сначала поверхность нужно выровнять и очистить от мусора, а в стене установить терморегулятор. Пленочный теплый пол кладется на теплоизоляционный материал (пленку), причем размещать его можно на всей поверхности пола. Он выдерживает не только вес мебели, но позволяет ее передвигать. Сверху на всей поверхности размещают электрический теплый пол. При необходимости его можно отрезать требуемого размера. Затем наносится клей тонким слоем, а на него, в свою очередь, садится плитка. Высота помещения станет меньше на 2−3 см.

Водяной пол

Данный тип пола является самым сложным в укладке, но, в то же время, самым экономичным. Для монтажа понадобятся гибкие трубы из металлопластика или полипропилена. По стоимости они обойдутся гораздо дешевле, чем покупка кабельного или пленочного пола. Осуществляется обогрев за счет горячей воды, циркулирующей в трубах. При монтаже пол поднимется до 10 см.

Монтаж начинается с установки шкафа, в котором будет находиться коллектор. Шкаф монтируется на стене в том же помещении, в котором производится укладка теплого пола. В шкаф подводятся две трубы и подключаются к коллектору. По одной горячая вода будет поступать в отопительную систему, а другая послужит для ее отвода. К коллектору производится подключение трубы. Регулировку подачи воды в трубы осуществляют с помощью вентилей.

Укладка труб осуществляется только на ровную поверхность. Перепады приведут к снижению эффективности отопительной системы. На выровненный пол укладывается гидроизоляционная пленка, а по периметру помещения клеится демпферная лента. Ее высота должна ровняться высоте стяжки.

Далее идет слой теплоизоляционного материала. На него укладывается нагревательная труба. Крепить ее можно монтажной лентой или специальными клипсами. Возможен вариант крепления на арматурную сетку, которую необходимо предварительно уложить на теплоизоляцию. Укладывать нагревательную трубу можно спиралью или змейкой. Чтобы избежать протечек, на петлях не должно быть мест соединения, труба должна быть цельной. Затем оба конца уложенной трубы необходимо подсоединить к выводам коллектора.

После подключения отопительной системы, ее заливают стяжкой. Когда она высохнет, сверху укладывают плитку.

Электропроводка по потолку

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Расположение в стяжке

Электрический кабель можно спрятать в стяжке пола. Погружают его на глубину не менее 30 мм. При необходимости пересечения двух трасс их следует располагать друг над другом, что приведет к увеличению толщины бетонной стяжки. Поэтому специалисты рекомендуют избегать подобных ситуаций.

Перед заливанием стяжки проверьте целостность кабельной линии, убедитесь в отсутствии короткого замыкания. Если нет каких-либо обрывов, приступайте к монтажу покрытия, после чего переходите к установке электрических точек: выключателей, осветительных приборов и розеток.


Прокладка кабеля в гофре в стяжке пола

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

  • на скобах;
  • в металлических трубах;
  • в трубах ПВХ;
  • в гибких рукавах;
  • в кабель-каналах.

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.


Открытый способ допускает крепление проводников непосредственно к перекрытию. Самый простой вариант – монтаж скобами по потолку. Такая проводка используется в складских помещениях, но может применяться в жилом здании, если предполагается установка подвесного (натяжного) потолка, как показано на фото.


При разводке по потолку запрещается штробление железобетонных перекрытий, так как это может ослабить плиту и привести к аварийной ситуации. Делать штробы можно в слое штукатурки.

Использование проводки в полу

Проводка кабеля в полу требуется в двух случаях. Довольно часто застройщики в помещениях делают проводку в полу. Дабы не делать штробление стен новой квартиры, достаточно вывести электрический кабель с розетки, выключателей на пол и сделать по нему разводку электросети.

Проводка в новостройке

На кабель, расположенный на полу заливают бетонную стяжку. Способ хорош отсутствием пыльных, грязных работ по штроблению стен.

Второй случай использования кабеля по полу также считают актуальным – это монтаж электропроводки в деревянном строении. Если идти обычным путём, то придётся оформлять ретро проводку, использовать кабель каналы, чтобы как-то спрятать провода. Эти способы не привлекают, а вот электропроводка, спрятанная в полу из дерева, решает несколько вопросов одновременно: проводка размещается в любой комнате, сохраняется эстетика помещений.

Преимущества и недостатки системы

Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:

  • безопасность;
  • экономия;
  • простой монтаж.

Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ

Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.

Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.

Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Преимущества системы теплого пола

Электрические теплые полы выбирают в случае:

  1. Холодного напольного покрытия. Керамическая плитка — удобный, красивый материал, но холодный. Теплый пол успешно нивелирует этот недостаток.
  2. Санитарные помещения с повышенной влажностью. В ванных, туалетах теплый пол обеспечивает сухость и комфорт.
  3. Небольших помещений с невозможностью монтажа центрального отопления — прихожих, гардеробных комнатах.
  4. Отсутствия какого-либо другого отопления на дачах, коттеджах, или для резервного обогрева.

Греющий кабель для пола имеет высокий коэффициент полезного действия, преобразуя почти всю электроэнергию в тепло. А правильный монтаж с использованием теплоизоляции нижнего слоя сводит потери практически к нулю.

Электрические полы можно оборудовать запрограммировать на оптимальный режим работы. Для этого применяют электронный терморегулятор. Так электроэнергия расходуется максимально эффективно, нагревая полы в нужное время суток (например, когда домочадцы пришли с работы) или (при двойных тарифах на электричество) потребляя ее в период меньшей цены.

Нагрев поверхности пола создает равномерную температуру во всем помещении, что обеспечивает комфорт и отсутствие сквозняков.

Монтаж теплого пола производится под любой вид покрытия (дерево, линолеум, ламинат), доступен для домашних умельцев — стоит только немного ознакомиться с устройством и принципом действия этого полезного девайса. А просмотр пошаговых фото поможет справиться даже новичку.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

  1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
  2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
  3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Монтаж электропроводки в стяжке

№ Наименование работ Единица измерения Цена, руб./ед.

1Замена электропроводки в квартиреот 5 000

Прокладка электрической проводки в стяжке пола сегодня пользуется высоким уровнем популярности среди владельцев квартир и частных домов. Электропроводка в квартире в стяжке является экономически выгодным и удобным способом выполнить электромонтажные работы без значительного объема дополнительных строительных операций.

Цена на Монтаж электропроводки в стяжке

Сколько стоит

Монтаж электропроводки в стяжке?

Сделаем расчет по вашим размерам за 5 минут!

В процессе разводки проводов в стяжке пола дополнительно используют гофрированную трубу, которая обеспечивает защиту электропроводки от механических повреждений. Но, при этом значительно сокращается длина самих проводов, которые не требуется прокладывать по поверхности стен.

Преимущества электропроводки в стяжке

Установка электропроводки в стяжке обеспечивает широкий перечень преимуществ, перед альтернативными способами монтажа электрических сетей:

  1. Высокая степень безопасности от поражения людей электрическим током вследствие повреждения изоляции проводов.
  2. Экономия материалов и времени, необходимого на монтаж электропроводки в квартирах различной конфигурации.
  3. Высокий уровень пожарной безопасности электрических проводов, которые находятся под слоем бетонной стяжки.
  4. Отсутствие строительных операций по штроблению стен, которые характеризуются высоким выделением пыли.
  5. Возможность отказаться от использования распределительных коробок в большом количестве.

Выполнять укладку проводов под стяжкой должны специалисты, которые обладают соответствующей квалификацией и опытом работы. ООО «КЭП» предлагает воспользоваться услугами комплексного монтажа электропроводки в квартире по технологии разводки под стяжкой. Мы обеспечим высокую скорость монтажа, полное соблюдение всех требований ПУЭ, ПТЭ и правил пожарной безопасности.

Основные этапы выполнения электромонтажных работ

Специалисты компании «Комплексный Энерго Подряд» готовы выполнить весь комплекс мероприятий по монтажу электропроводки под слоем стяжки:

  1. Разработка схемы электроснабжения квартиры с учетом величины электрической нагрузки, расположения электроприборов, пожеланий заказчика, требований ПУЭ, ПТЭ и других нормативно-технических документов.
  2. Выбор типа и сечения электрических проводов, типа розеток, выключателей, защитных автоматических выключателей, УЗО, дифференциальных автоматов и других компонентов схемы электроснабжения.
  3. Монтаж электропроводки с учетом ранее разработанной схемы электроснабжения квартиры.
  4. Комплексная проверка качества выполненных электромонтажных работ: проверка цепи «фаза-ноль», замер сопротивления изоляции, проверка сопротивления контура заземления.

Особенности монтажа электропроводки под стяжкой

Наша команда опытных специалистов в процессе монтажа электрических проводов под стяжкой обязательно учитывает специфику проведения подобных работ:

  • Толщина стяжки должна составлять не менее 30 мм, что обеспечит соответствующий уровень защиты электропроводки от механических нагрузок.
  • При укладке проводов следует отступать не менее 150 мм от стен, что необходимо для нормального монтажа плинтуса.
  • Для защиты электрической изоляции проводов от вредного воздействия цементного раствора следует дополнительно использовать гофрированные рукава соответствующего диаметра.

Наши специалисты в обязательном порядке учитывают все особенности монтажа электрических проводников под стяжкой, что обеспечивает высокую надежность и длительную, стабильную работу сети.

Нужна подробная консультация?

Позвоните нам

+7 (495) 916-67-51

Обслуживание автоматических систем пожаротушения в Москве

ООО «Комплексный Энерго Подряд» — это штат квалифицированных сотрудников, современная техническая база, многолетний опыт работы для быстрого и качественного решения поставленных задач. Мы обслуживаем системы пожаротушения любой сложности с гарантией качества. По результатам работ мы предоставим акты и другие документы для органов государственного надзора. Заявки на сотрудничество принимаются по электронной почте и по телефонам, указанным на сайте.

Проводим электроизмерения с 2006 года

Тщательно следим за актуальностью разрешений и лицензий, всегда вовремя осуществляем их продление и переаттестацию

Предоставляем гарантию на все услуги от 12 месяцев

Собственная круглосуточная диспетчерская служба

Все сотрудники проходят соответствующее обучение и аттестацию

Электрический теплый пол плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

  • изменение цвета напольного покрытия;
  • деформацию его поверхности и вспучивание;
  • выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Недостатки укладки

Прокладка электропроводки в бетонной стяжке пола является одним из наиболее популярных методов обеспечения необходимой коммуникацией на сегодняшний день. Основное его преимущество заключается в удобстве использования проводки, которая была уложена подобным образом.

Схема монтажа электропроводки.

Однако стоит знать, что у данного метода есть и свои недостатки. Помимо того, имеются и некоторые специфические особенности. И то, и другое, обязательно необходимо учитывать в случае планирования подобного варианта монтажа.

Прежде всего следует поговорить о минусах. Основной недостаток данного способа раскрывается при необходимости выполнения ремонтных работ линий коммуникаций. В подобном случае для того, чтобы была возможность добраться до сети, понадобится выполнять демонтаж полового покрытия, демонтаж стяжки. Все это стоит достаточно большого количества денежных средств.

Следующий момент заключается в дороговизне подобного варианта. В связи с тем, что кабели укладываются непосредственно в сам пол, понадобится использовать специальный инструмент (алмазный). Стоит понимать, что им необходимо уметь пользоваться. Следовательно, услуги профессионального электрика здесь могут обойтись недешево.
