Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол
И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.
Оно должны быть ровным с минимальным перепадом высот.
Установка качественного конденсационного котла решает проблему.
Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.
Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.
своими руками
Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.
Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.
И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность.
14-Отопление, теплый пол и радиаторы
Виды
Существует несколько разновидностей терморегуляторов, все они отличаются по принципу работы и числу управляющих каналов. В зависимости от принципа действия выделяют:
- механические;
- программные;
- цифровые.
С учетом числа управляющих каналов:
- с двумя зонами – работают одновременно на двух участках отопления;
- одноканальные – регулируют один датчик.
Также в зависимости от метода установки различают встроенные или настенные терморегуляторы.
Механический
Наиболее простое устройство по доступной цене. Оснащается круговым выключателем на внешней стороне прибора. Чтобы настроить режим работы, выключатель нужно повернуть по часовой стрелке. Механические приборы могут оснащаться сразу несколькими видами регулировки. В таком случае отключение и включение устройства будет ручным, а не автоматическим.
Механический терморегулятор
Цифровой
Данный терморегулятор более современный. Он может осуществлять контроль температур с максимальной точностью. Бывают устройства встроенного или накладного типа монтажа. Некоторые изделия оснащаются сенсорной панелью, а другие – кнопками управления.
Благодаря присутствию электронного дисплея, удается устанавливать точный температурный режим работы напольного отопления. Также подключение этого терморегулятора обеспечивает несколько полезных функций: автоматическое выключение при достаточном нагреве, возможность монтажа отдельного питания для экономии расхода электричества.
Цифровой терморегулятор
Программируемый
Этот тип имеет самую высокую эффективность работы, а минусом считается высокая стоимость. Встраиваемые терморегуляторы могут иметь компактные габариты, а настенные панели оснащаются сенсорным управлением. За счет внедрения электронной системы удается выполнять точное программирование уровня температур и устанавливать таймер включения или выключения системы. Все данные работы теплого пола будут отражены на лицевой панели. Такой принцип работы позволяет экономить потребляемую электроэнергию.
Программируемый терморегулятор
Комбинированный
Такой регуляторный блок сочетает в себе функции механического и автоматического прибора. Включение осуществляется ручным способом. Устройство оснащено дистанционным пультом, что дает возможность не устанавливать термостат на стену и не портить общий интерьер комнаты.
Советы по эксплуатации
Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.
Специалисты рекомендуют при эксплуатации:
- Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
- В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
- Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
- Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
- При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.
Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.
Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.
Схема 2. Монтаж теплого пола от трехходового клапана

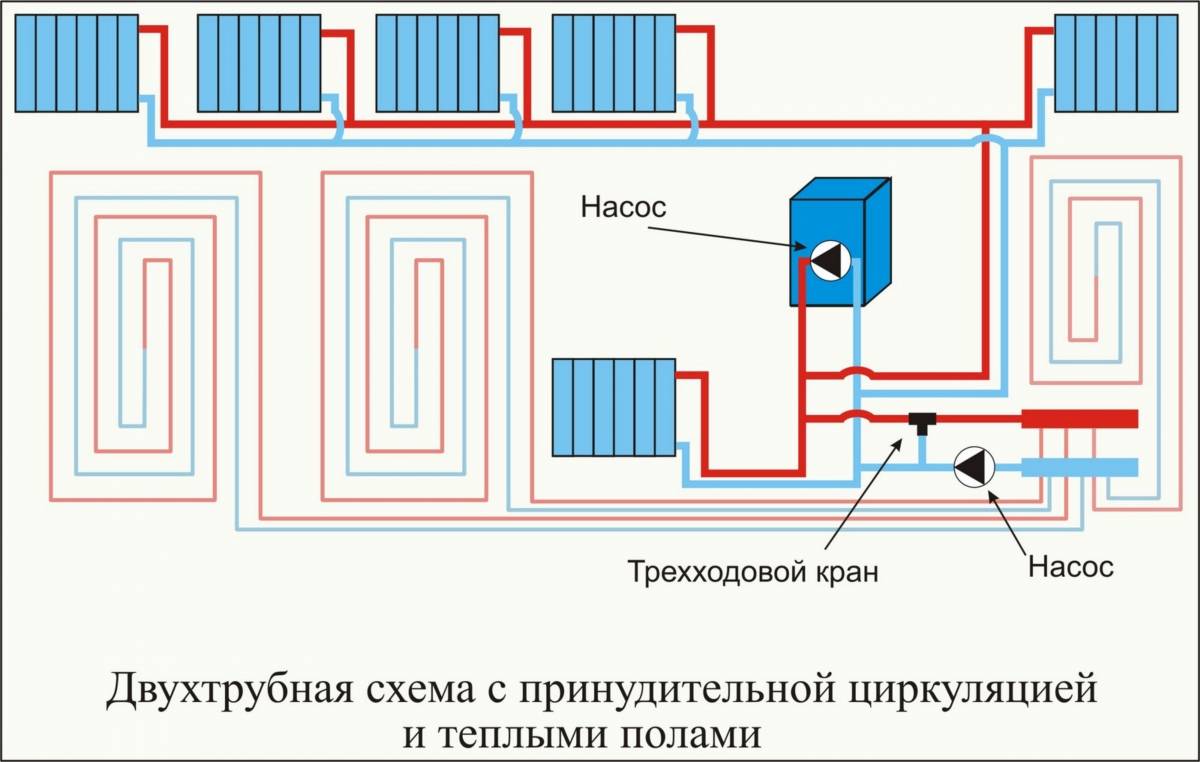

схема трехходового термостатического клапана
В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.
Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.
Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.
Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.
В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

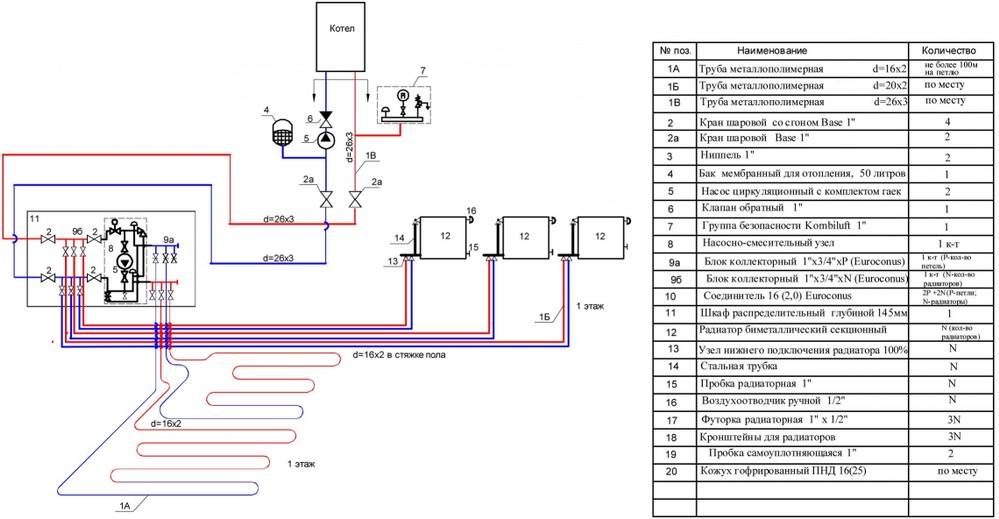

Пример реализации:
Первый запуск
По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.
Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.
Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.
Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.
Где можно делать комбинированные системы?
Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.
Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.
В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.
Где можно делать комбинированные системы?
Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.
Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.
4 Проверенные схемы подключения водяного теплого пола
В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.

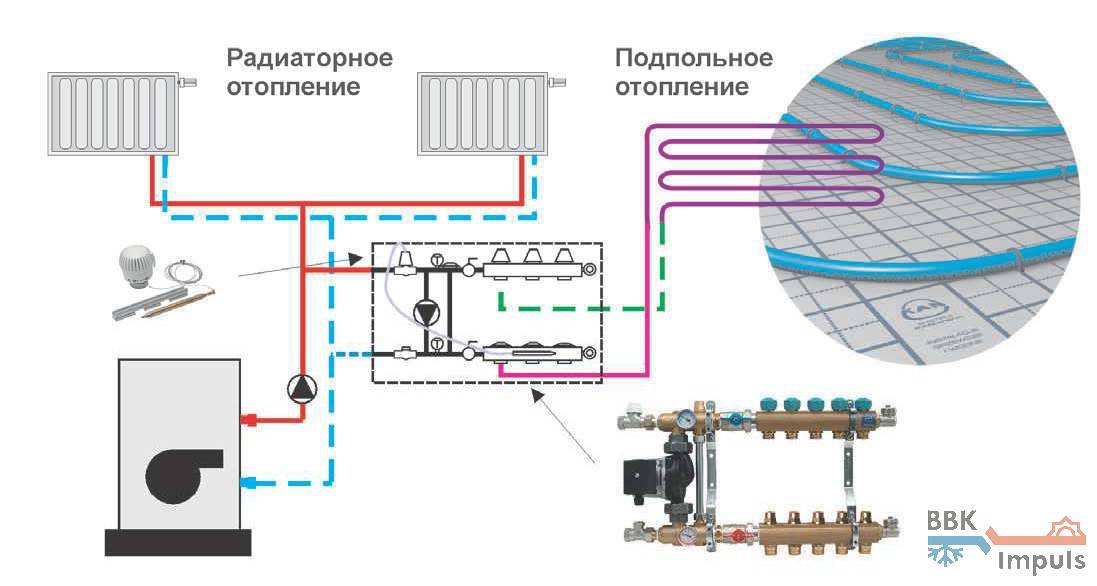

Комбинируем отопление. Теплый пол + радиаторы. Простое решение
Инфракрасная пленка
Инфракрасный пленочный пол – абсолютно безопасный современный обогрев
Все системы отопления имеют хотя бы один недостаток: водяные – риск потопа, электрические – инертность работы, обычные радиаторные – малая эффективность. Только инфракрасный пленочный пол считается самым безвредным:
- устанавливается в любом помещении (в многоэтажках и частных домах);
- исключен риск повреждения всей системы при перегрева определенного участка;
- направленность теплового излучения, обогрев не воздуха, а непосредственно человека.
Тепло от инфракрасного источника поднимается медленно, без завихрений и сквозняков. Это здоровый обогрев без поднятия пыли в помещении.

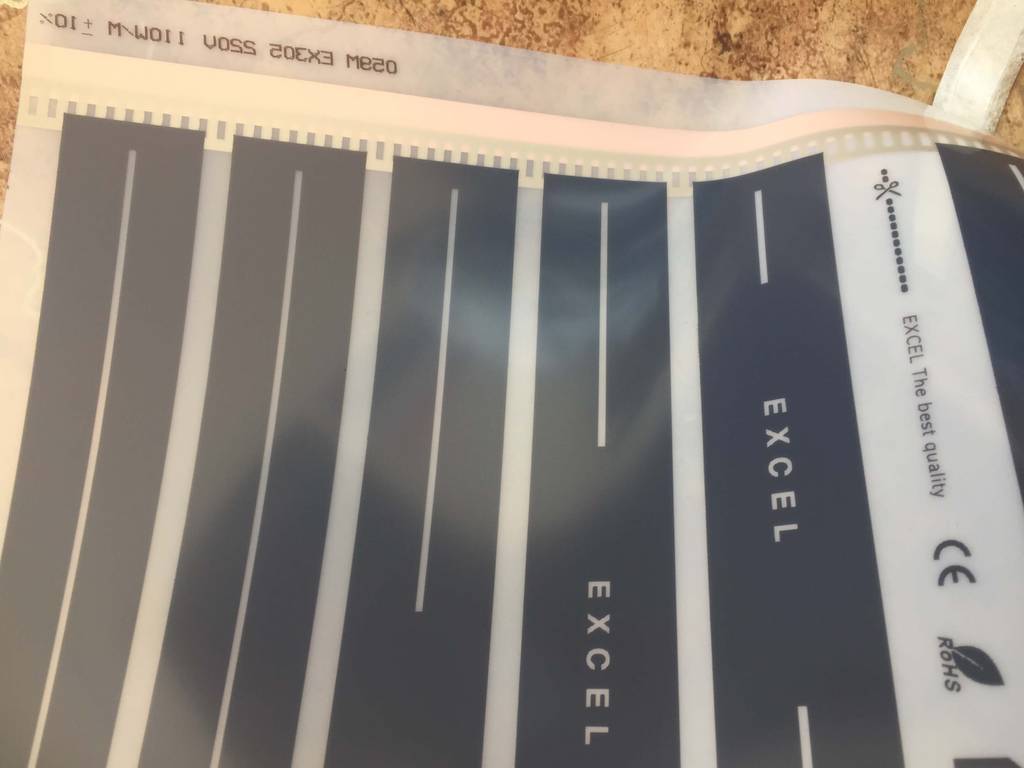

Структура термопленки
Теплый пол на основе пленочных нагревателей – это многослойная конструкция с двусторонним ламинированием плотным полимером, между слоями которого расположена углеродная наноструктура. Этот нагревательный элемент – гексагональная решетка, сформированная атомами углерода. Структурный элемент толщиной несколько нанометров обладает способностью создавать лучи дальнего инфракрасного спектра.
Электричество для подпитки проводящих полос подается по медно-серебряным проводникам от подключенного терморегулятора. Места соединения углеродных нагревателей с токопроводящей шиной покрыты антиискровой сеткой, выполненной из серебра.
Нагреватель надежно укрыт от попадания влаги, возгорания и пробоев, но при этом полимерное покрытие не задерживает, полноценно пропускает инфракрасное излучение.
Матовая пленка имеет больше шаров изоляции, как видете между медью и карбоном проходит специальная паста – антиискра
Источник питания системы – электрическая сеть. Ток проходит по проводникам, преобразуется в тепловую энергию, термопленка излучает инфракрасные лучи и отрицательно заряженные ионы (анионы). Они благотворно воздействую на организм человека, поскольку близки спектрально к солнечному свету.
При укладке разрезать пленку можно строго в указанных местах. Расстояние между соседними линиями разреза не менее 25 см.
Технические особенности
Современная ИК-пленка имеет стандартные размеры:
- толщина – 0,23-0,47 мм;
- ширина – 0,5-1 м;
- длина определяется индивидуально, 1 рулон – 50 м;
- мощность (1м 2 ) – 25-35 Вт/ч;
- удельная температура – 33°С.
В системах пленочного типа происходит нагрев отдельно уложенных между изолирующим слоем нагревательных полосок. Именно от состава этих нагревателей зависит классификация термопленок. Они бывают двух категорий:
- углеродными (карбоновыми). Нагревательные полоски залиты полиэтилентерефталатом – надежным прочностным барьером. Срок службы такой модификации нагревателей превышает 20 лет. Пленка поставляется в рулонах шириной 50-100 см. Параллельное соединение элементов дает больше уверенности в работоспособности системы (при перегорании одного стержня функциональность других остается непоколебимой). Пленочный пол с карбоном относится к резистивным теплоэлементам, зафиксированным между слоями лавсановой пленки. Форма карбоновых дорожек не имеет значения. Пленка может оснащаться линейными, волнистыми нагревателями с фиксированным расстоянием между соседними дорожками или быть в форме монолитного полотна. Такое устройство подходит под большинство современных напольных покрытий, в том числе и под плитку.
- биметаллическими. Это конструкция из полиуретановой пленки, между слоями которой расположена медная и алюминиевая прослойка с различными присадками. Форм-фактор таких нагревателей аналогичен – в виде рулона со сравнительно крупными нагревательными секциями. Отличительная черта – отсутствие заземления (вопрос решается путем подключения защитной автоматики) и несовместимость с плиточным покрытием.
Теплый водный пол
У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.
Конструктивно водная схема подключения теплого пола включает следующие элементы:
- Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
- Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
- Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
- Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
- Электропривод водяного коллектора для управления клапанами нагревательных контуров.
- Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.
- Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
- Выносной терморегулятор, который управляет работой автономного котла.
Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.
Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.
Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.
Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.
Перед самостоятельным монтажем теплого пола необходимо изучить инструкцию
Управлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу. В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.
Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности
Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения
В этом видео вы узнаете о главных ошибках при монтаже теплого пола:
К котлу
Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.
Коллекторная
Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.
Происходит процесс установки шкафа для коллекторов и формирования пола.
Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.
Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.
Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.
Фитинги требуются для фиксации коллектора, трубы и клапана.
С двухходовым клапаном
Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.
Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.
Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.
Со смесительным трехходовым клапаном
Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.
Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.
Параллельная и последовательная
Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.
То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.
Температура выходящей жидкости должна совпадать с её же входным показателем.
Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.
Трудности, которые могут возникнуть при монтаже
Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:
- Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
- Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
- Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
- В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.
Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.
Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.
Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Преимущество тёплого пола перед батареями
В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.
Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.
Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.
Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве. К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты
Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях
К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.
Подключение кабельного пола своими руками
Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.
Монтаж пола в виде отдельного кабеля:
- Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
- Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
- Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
- Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
- Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
- Контрольная проверка системы.
- Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.
Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.
Возможно ли подключить теплый пол через розетку?
Конечно возможно, особенно если вы используете пленочный теплый пол.
В таком случае достаточно подключить фазу и ноль к пленке через кабель к медным шинам (обязательно перед тем тщательно заизолировав и выполнив все требования безопасности), подключить вилку.
После включения пола к розетке с питанием 220, вы сразу почувствуете нагревание, но из-за отсутствия терморегулятора пленка будет нагреваться максимально, поэтому лучше взять розеточный терморегулятор с выносным датчиком и подключить к теплому полу.
Выносной датчик обычно имеет длину около 2 мп и прячется непосредственно между пленкой и теплоотражателем.
Желательно в таких мобильных теплых полах использовать утеплитель-теплоотражатель толщиной 2-4 мм
Кроме пленочного теплого пола через розетку можно подключать и кабельные и стержневые полы и маты, но без регулятора температуры лишь на малый срок для проверки исправности. Вообще, можно кабель подключать и через розеточный терморегулятор, но обязательно правильно закрепите датчик и следите за техникой безопасности.
Часто задают вопрос, можно ли устанавливать теплый пол от розетки, т.е. брать питание от розетки к терморегулятору. Все зависит от мощности теплого пола, если площадь пола большая – 10 и более м2, а нагрузка на сеть превышает 2 кВт и более, то стоит задуматься и проконсультироваться с электриком. При меньшей площади, мы думаем, что можно без проблем. Только в дальнейшем эту линию не стоит перезагружать, например, электрочайником. Старайтесь, чтобы кабель подводки был стандартным для разводки – 2,5 медь ВВн.

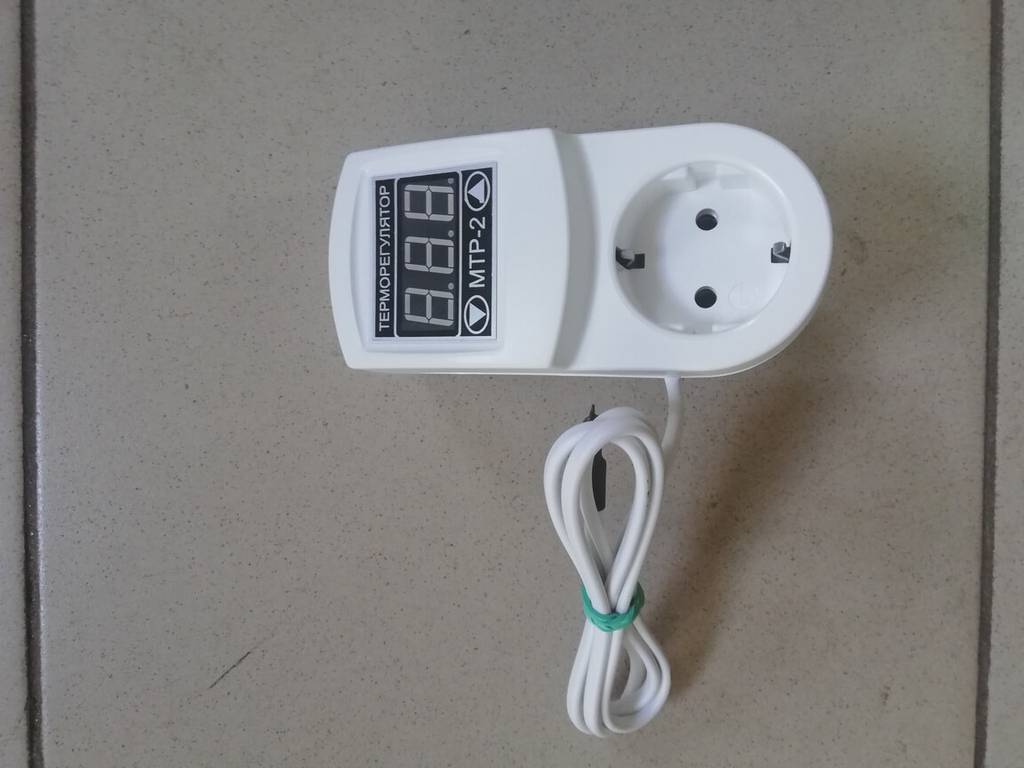

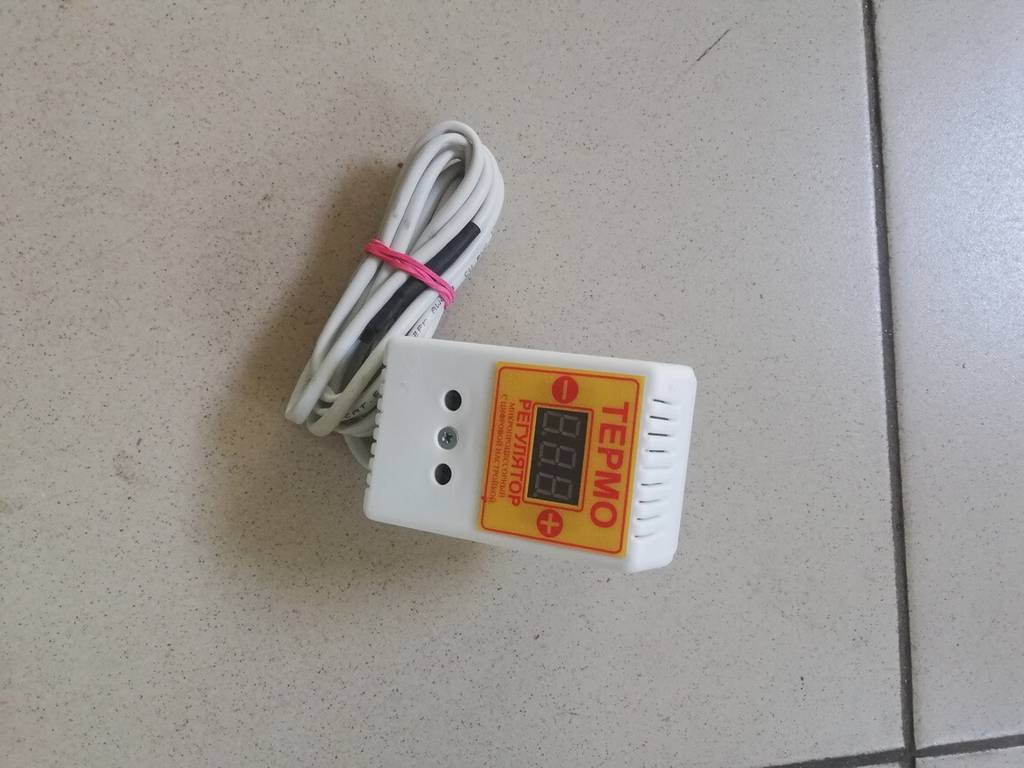

Розеточные терморегуляторы с заземлением слева и без – справа
Подключение пленочного инфракрасного теплого пола к термостату своими руками
Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

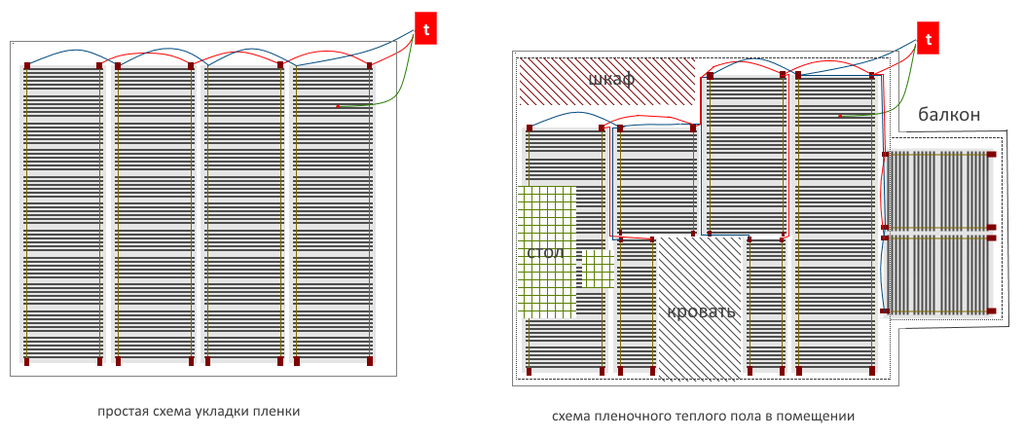

Схема подключения электрического теплого пола:
- Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
- Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
- Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
- Зажать клеммы плоскогубцами.
- Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
- Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
- Изолировать клеммы битумным скотчем.
- Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
- Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
- Подключить провод термодатчика к термостату.
- Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
- Проверить работу системы.
- Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.
Возможные неисправности
В процессе эксплуатации пользователь может столкнуться с типичными неисправностями терморегулятора. Наиболее частой поломкой считается отказ от включения – не загорается контрольный индикатор или не горит экран целиком. В этом случае нужно проверить подключение к питанию. Схема указывается на торцевой части терморегулятора. Напряжение должно присутствовать на соответствующих клеммах – фазы и ноля. Если его нет, то проблема не в самой системе теплого пола, а в проводах или в распределительном щитке.
Проверка наличия неисправностей
Если при наличии бесперебойного питания все равно не загорается дисплей и индикация, то, скорее всего, терморегулятор вышел из строя. Нужно отправить его в сервисный центр на диагностику и ремонт.
Есть и другой вариант – регулятор загорелся, все кнопки включены, но устройство не выходит в рабочий режим. В таком случае можно установить более высокую температуру теплого пола, чтобы его нагрев был выше текущей комнатной температуры.
Таким образом, подключение терморегулятора для теплого пола не имеет особых сложностей. Вопросы могут возникнуть с подсоединением проводов, но это легко решается, поскольку на корпусе прибора указывается схема подключения. Если четко соблюдать инструкцию от производителя и советы профессионалов, то можно без проблем подключить термостат и наслаждаться регулируемой работой водяного или электрического теплого пола.
