Как правильно сделать стяжку пола с электропроводкой

Плюсы и минусы такого монтажа

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

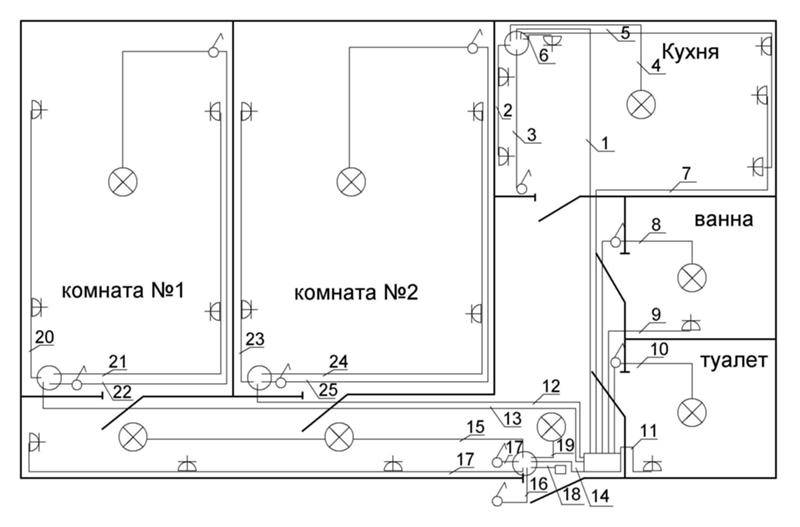

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

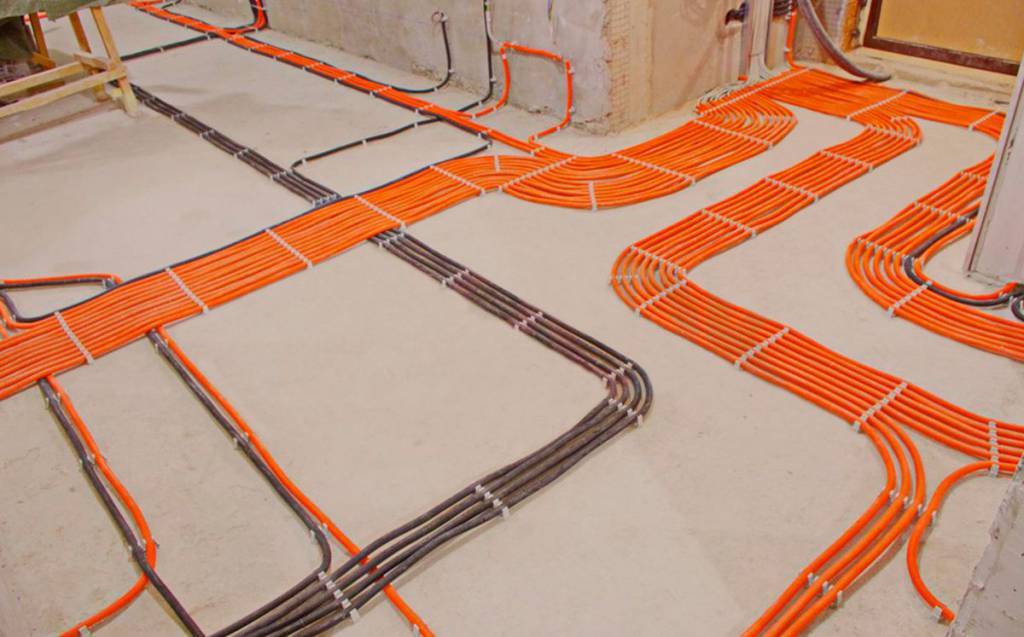

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.

После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм. На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.

В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

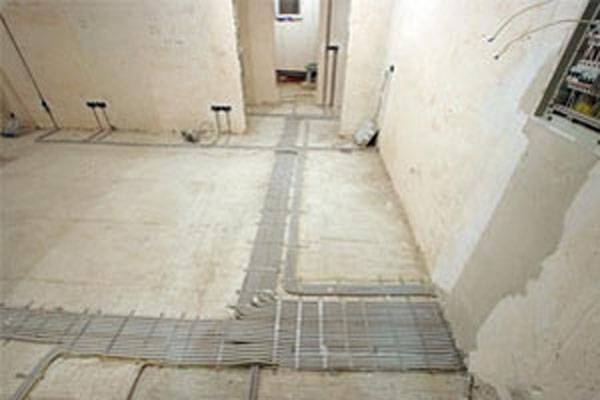

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

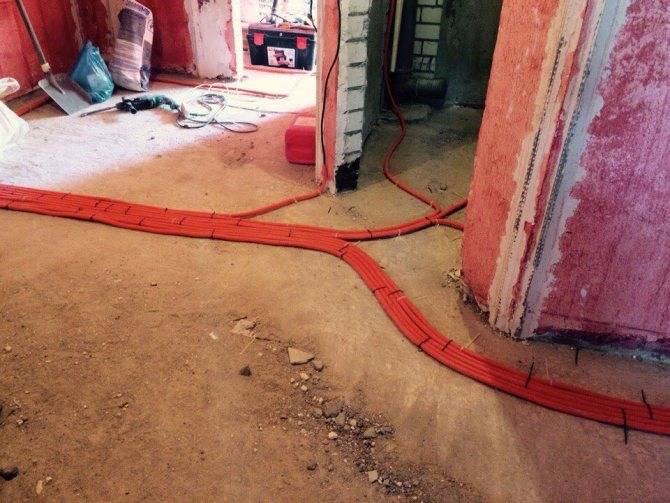

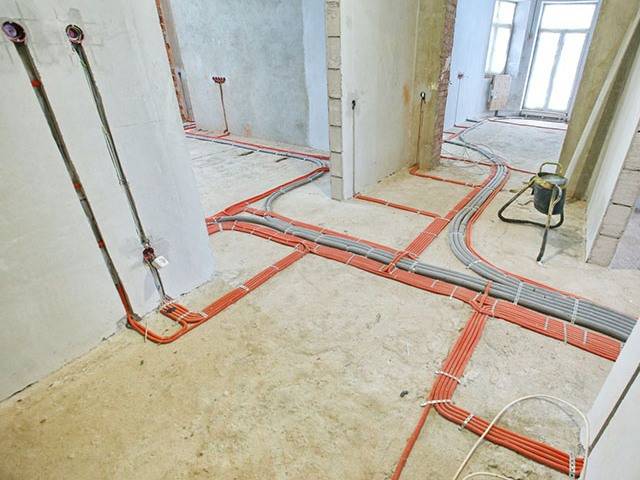

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

Исключение распределительных коробок;
Рекомендуемая максимальная длина линии под полом – не больше 20м (для удобной протяжки или замены кабеля);
Количество изгибов кабеля не больше с углом поворота не более 90º;
Перед заливкой стяжки рекомендуется фиксировать уложенные каналы, трубы, гофры при помощи хомутов и пластин;

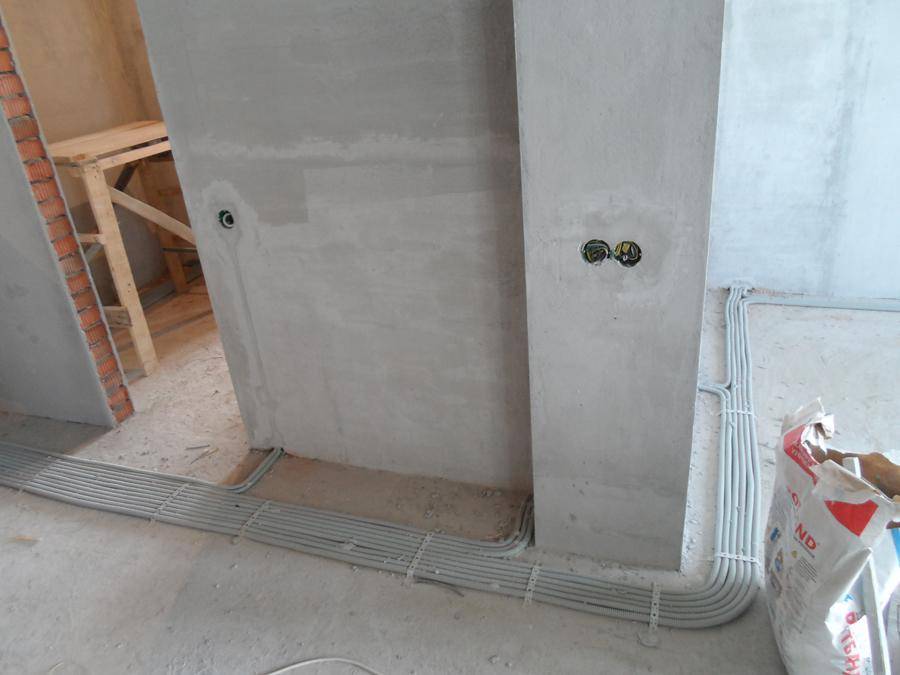

Фиксация гофрированных труб электропроводки перед заливкой бетона
Минимальная прослойка бетона над гофрой – не менее 30мм (3 см), при условии армирования специальной сеткой;
Свободное размещение кабеля в гофре или металлической трубе (не более 40% объема);
Обязательная защита кабеля от механических воздействий при помощи гофры и металлической трубы;
При прокладке электропроводки под деревянными полами – надежная защита только при помощи металлических труб, герметично соединенных и заземленных.

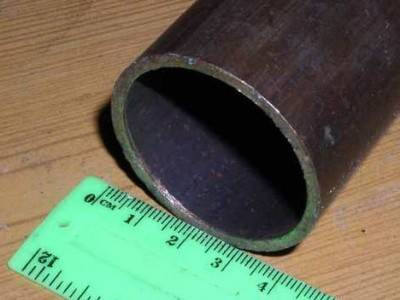

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.

Выбор способа прокладки

Существует два вида проводки: скрытая и открытая.

Монтаж проводки в помещениях может осуществляться по полу, по стенам, по потолку. Какой способ предпочтительнее зависит от:

эксплуатационного назначения объекта;
материала конструкций, на которых будет осуществляться монтаж;
типа кабеля;
расположения потребителей.

Если в доме планируется подключение большого числа розеток, расположенных близко к напольному покрытию, можно сэкономить на кабеле, выполнив разводку по полу.

При подключении светильников, очевидно, что разводку лучше произвести по потолку. Проводка по стенам не даёт экономии в материалах и предполагает большой объём трудоёмких работ, например, при штроблении.

Значительно дешевле обойдется монтаж электропроводки по полу или по потолку, если предполагается установка подвесного (натяжного) потолка или планируется стяжка пола. Проводка в данных конструкциях не потребует дополнительных финансовых затрат для маскировки линий сети.

Рассмотрим преимущества и недостатки монтажа проводки по потолку и по полу.

Область использования

ИК пленка – это чисто домашний вариант теплого пола, который не рассчитан на помещения с повышенной влажностью.

ИК маты используют не только для подогрева пола. Их монтируют на стены, потолок, создавая в помещении локальные зоны повышенного комфорта, а кабельный пол – это конструкция целевого назначения.

Особенности выбора электрического пола:

Таким образом, общая картина становится ясной. Электрический ИК пол – это новая технология, которая на данный момент уже завоевала определенный сегмент рынка и позволяет решать некоторые задачи по обогреву помещений лучше, чем кабельные. Но огромный опыт использования кабеля и отработанная до совершенства технология его производства и монтажа позволяют ему уверенно удерживать позиции как практичного и эффективного способа обустройства теплого пола.

Основные этапы монтажа электропроводки по полу

Этап 1. Выполните подробную трассировку проводов (на бумаге или при помощи компьютерного пакета) с указанием точек вывода и расположения распределительных коробок (если таковые предусмотрены). Подготовьте и проверьте необходимый инструмент
Этап 2. Если прокладка электропроводки ведется под бетонную стяжку, то создайте сеть из труб (рукавов). Если вам будет так удобнее, то проденьте кабель заранее. Для деревянного пола просто уложите провода в гофре согласно чертежу
Этап 3. Перед тем, как заливать бетон или укладывать напольное покрытие на лаги, обязательно протестируйте все трассы при помощи тестера, чтобы выявить возможный обрыв или короткое замыкание
Этап 4. Теперь можно приступать к установке армирующей сетки, заливке бетонной стяжки или набиванию досок, а затем к монтажу розеток, выключателей, осветительных приборов и так далее. Затем включаем напряжение на щитке и выполняем полноценное тестирование

Если вы все сделали правильно, то на выходе получите абсолютно незаметную и безопасную электрическую разводку с минимальными затратами физических сил, времени и финансовых средств.

Требования к выполнению монтажных работ при прокладке электрических сетей в полу

Общие требования

Перед началом выполнения работ необходимо составить план-схему прокладки кабелей (проводов);
Монтаж электропроводки в полу осуществляется в трубах;
Места соединений и ответвлений должны быть доступны для осмотра (ПУЭ – 2.1.23.);
Соединение кабелей и проводов выполняется в распределительных коробках;
При длине прямых, протяженных участков, с длиной более 20,0 м, необходимо предусмотреть установку протяжных коробок;
Заполнение труб кабельной продукцией не должно превышать объем, регламентированный ПУЭ (не более 40 %);
На каждом отдельном участке сети, число поворотов провода (кабеля) на угол в
90 *должно быть не более двух;
Участки не должны накладываться один на другой;
В местах соединения, провода (кабели) должны иметь запас для повторного подключения;
В местах соединения не должно быть механических усилий на данные соединения;

Требования при прокладке электропроводки в стяжке пола.

Монтируемые трубы проводки должны быть утоплены в бетонную стяжку на глубину не менее 30 мм;

Требования при прокладке электропроводки в полу (деревянные конструкции).

Деревянные конструкции обрабатываются противопожарными средствами;
При монтаже под деревянными полами следует применять металлическую трубу с обеспечением мероприятий обеспечивающих недопущение попадания влаги внутрь последней;
Металлические трубы должны быть заземлены;
Запрещается прокладывать трубы на лагах полового покрытия;
При использовании пластиковой гофрированной трубы необходимо выполнить обработку концов труб не горючими материалами.

Особенности подготовки поверхности

При подготовке поверхности для стяжки требуется убрать имеющиеся плинтуса, старое напольное покрытие и лаги (если они использовались). В результате должно остаться деревянное или бетонное перекрытие без какого-либо постороннего строительного мусора.

Далее очищенное основание ремонтируется в случае наличия глубоких трещин или рваных выбоин и грунтуется. Заделка дефектов делается бетонным раствором после предварительной грунтовки участков ремонта. Оставлять изъяны без заделки не стоит. Если сделать стяжку полу поверх таких слабых мест, они потом продолжат разрушаться. В результате произойдет неизбежное повреждение нового верхнего слоя.

Подготовка пола перед стяжкой

Если на полу имеется старая стяжка, то ее следует тщательно проверить на предмет целостности и надежности. В большинстве случаев такой бетон рекомендуется полностью удалять. Но если он еще прочен и не отслаивается от основания, то новый выравнивающий слой заливать на него вполне допустимо.

Недостатки

Самым главным недостатком данного вида монтажа считается невозможность починки неисправности, а лишь полная замена проводки. Другими словами, если в толще пола, например, присутствует некачественно выполненная скрутка, и она повреждается, то придется вскрывать нужное место для полной замены электропроводки в данном направлении.
Еще одна неприятность кроется в сложности определения повреждения, если таковое случится . Как информирует сайт olymp.in . Допустим, что провод под деревянным полом был поврежден грызуном. Определить точное местонахождение практически невозможно – придется вскрывать доску за доской, пока не наткнетесь на нужное место.
Некоторыми часто упоминается в качестве недостатка дороговизна: провода нужно прокладывать в специальной защите и это потребует дополнительных расходов. Однако данный недостаток довольно спорный: часто и при монтаже электропроводки в стенах кабель защищается кожухом, так что недостаток ли это – еще нужно постараться доказать.

Электропроводка по полу

Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.

вам дорог каждый миллиметр высоты помещения

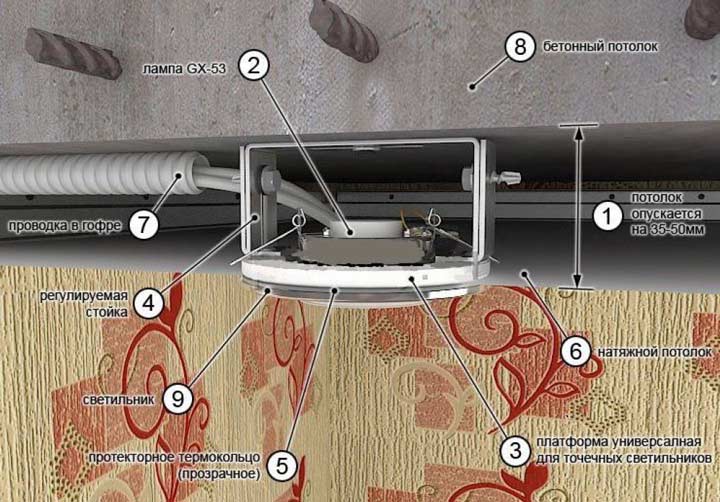

Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.

Как много этих сантиметров будет съедено, во многом зависит от типа светильника.

Обычно выходит 3-5см, но иногда бывает и все 10см.

если вы планируете заливать стяжку при любых условиях

Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.

Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.

Ну и третье ЗА:

общая стоимость работ

По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.

Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.

А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.

Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Подготовительные работы

Изначально нужно произвести демонтаж старой стяжки, для предотвращения проявления ее дефектов на новом основании. Убрать мусор и пыль. Наличие трещин или углублений следует заполнить бетонным раствором. С помощью машинки отшлифовать поверхность пола, избавится от пыли, пропылесосить ее. Уложить демпферную ленту между стеной и полом. При желании можно установить гидроизоляцию с помощью полиэтиленовой пленки или битумной мастики.

Подготовительные работы перед стяжкой пола

Укладка раствора

Поверхность старого пола смочите водой для повышения сцепления с раствором. Мастерком вручную заполните пространство под маяками раствором, чтобы предотвратить их провисание в процессе укладки и выравнивания стяжки.

Начните процесс укладки стяжки с угла, противоположного ко входным дверям. В комнату занесите емкости с приготовленным цементно-песчаным раствором и приступите к его укладке его между маяками. Мастерком распределите и выровняйте раствор, добиваясь его более плотной укладки, а затем беритесь за правило. Разместив правило перпендикулярно линиям маяков и отведя его от себя на расстояние вытянутых рук, прижмите правило к профилям маяков. Пошатывая правило вправо-влево и не ослабляя нажима, перемещайте его к себе поступательными движениями по направляющим профилям маяков, как по рельсам. При этом весь лишний раствор будет снят с поверхности стяжки, а сама поверхность станет идеально ровной и гладкой.

Процесс укладки сухой стяжки пола

Если после первого прохода правилом на поверхности стяжки образовались раковины и неровности, нанесите на поверхность немного раствора и еще раз проведите правилом по проблемному участку стяжки. В случае необходимости, извлечь направляющие профили можно через 5-6 часов, а примерно через сутки промежутки без раствора, оставленные профилями, следует заполнить раствором и выровнять вручную. Если использовались штукатурные маяки, вынимать их нет необходимости, пусть остаются в растворе.

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.
