Коллекторный шкаф и его установка
Перед тем, как рассчитывать расход трубы, необходимый для установки на поверхность и теплый пол, нужно подготовить место для коллектора.
Коллектор – это устройство, которое поддерживает давление в трубах и нагревает использованную воду. Также это устройство позволяет поддерживать необходимую температуру в помещении. Стоит заметить, что покупать коллектор необходимо в зависимости от размеров помещения.
Как и где необходимо устанавливать коллекторный шкаф?
Для установки коллекторного шкафа нет никаких ограничений, в то же время, есть несколько рекомендаций.
Не рекомендуется устанавливать шкаф слишком близко к полу. Рассчитайте, сколько сантиметров уйдет на стяжку, тепло и гидроизоляцию, а также на трубы, и только потом планируйте установку шкафа.
Слишком высоко устанавливать коллекторный шкаф также не рекомендуется, так как в конечном итоге циркуляция воды может происходить неравномерно. Оптимальная высота для установки шкафа 20-30 см. над голым полом.
Советы для тех, кто решился на монтаж теплого пола самостоятельно
В шкафу коллектора сверху должен быть воздухоотвод.Укладывать теплый пол под мебелью категорически запрещается. Во-первых, потому что это приведет к порче материалов, из которых изготовлена мебель. Во-вторых, это может привести к возгоранию. Материалы, которые легко воспламеняются, могут легко загореться, если в комнате будет высокая температура. В-третьих, тепло из пола должно постоянно подниматься вверх, мебель этому препятствует, таким образом, трубы быстрее накаляются и могут испортиться.
Выбирать коллектор необходимо в зависимости от размеров помещения
В магазине, при покупке необходимо обратить внимание на какие размеры рассчитан тот или иной коллектор
Обратите внимание на преимущества тех или иных материалов, из которых сделаны трубы. Основные качества труб:
Основные качества труб:
- Износостойкость;
- Термостойкость.
Покупайте трубы со средним диаметром. Если диаметр трубы будет слишком большим, циркуляция воды будет происходить очень долго, а доходя до середины или конца (в зависимости от способа укладки) вода будет остывать, та же ситуация будет происходить и с трубой с небольшим диаметром. Поэтому оптимальным вариантом станут трубы имеющие диаметр 20-40 мм.
Перед тем, как рассчитать теплый пол, проконсультируйтесь с теми, кто это уже делал. Расчет площади и количества труб – это важный этап подготовки к монтажу пола. Для того, чтобы не ошибиться купите + 4 метра трубы, это позволит не экономить на трубе если её будет не хватать.
Перед укладкой труб заранее отступите от стен 20 см., это среднее расстояние, на которое действует тепло от труб. Грамотно рассчитывайте шаги. Если расстояние между трубами рассчитать неправильно, комната и пол будет обогреваться полосами.
Общие сведения по результатам расчетов
- О бщий тепловой поток – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
- Т епловой поток по направлению вверх – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
- Т епловой поток по направлению вниз – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
- С уммарный удельный тепловой поток – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
- С уммарный тепловой поток на погонный метр – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
- С редняя температура теплоносителя – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
- М аксимальная температура пола – Максимальная температура поверхности пола по оси нагревательного элемента.
- М инимальная температура пола – Минимальная температура поверхности пола по оси между трубами ТП.
- С редняя температура пола – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
- Д лина трубы – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
- Т епловая нагрузка на трубу – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
- Р асход теплоносителя – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
- С корость движения теплоносителя – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
- Л инейные потери давления – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
- О бщий объем теплоносителя – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Активные позиции в монтаже основательной системы сегодня занимают водяные теплые полы
В виду своих явных преимуществ, все больше застройщиков обращают внимание на эту систему. Прежде, чем приступить к монтажу, нужно сделать грамотный расчет теплого пола
Этому и будет посвящен данный материал.
Что может повлиять на теплоотдачу?
Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.
Теплый пол своими руками
Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.
Схема теплого пола под стяжку
Труба для теплого пола
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Расчет теплопотерь дома
Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.
Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:
- площадь помещения;
- площадь всех окон;
- высоту потолка;
- количество наружных стен;
- температура с наружной стороны помещения;
- тип окон;
- теплоизоляцию стен;
- тип помещения, находящегося выше.
В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.
Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.
Выбор материалов
Гидроизоляция.
Основное назначение гидроизоляции заключается:
- для полов на грунте – не допустить проникновение сырости в слой теплоизоляции;
- для полов на межэтажных перекрытиях – препятствовать затоплению нижних помещений в случае нарушения целостности трубопроводов отопительной системы.
Выбор материалов для обустройства теплоизоляции не имеет особых ограничений. Главное, он должен обеспечивать возможность создания целостной герметичной «ванны» под коммуникациями с жидким теплоносителем. Поэтому приветствуется 2-3-слойные обмазки либо водоупорные ковры из надежно сваренной рулонной гидроизоляции.
Теплоизоляция.
Служит , следовательно, от её эффективности во многом зависит, какой КПД будет иметь отопление теплым полом. Часто для теплозащиты используется экструдированный либо обычный пенополистирол повышенной плотности. При этом к применению рекомендованы плитные материалы, имеющие фольгированное покрытие, способствующее возврату внутрь помещения большей части тепловой составляющей в виде инфракрасного излучения.
Более дорогостоящие специализированные маты из пенополистирола для удобства крепления труб выпускаются в профилированном виде – с выступами (бобышками). Применяя такие современные материалы, можно значительно ускорить монтажные процессы, результат которых выглядит следующим образом:
Армирование.
Необходимо только для «мокрого» способа инсталляции отопительных контуров. Армирующий слой может собираться из отдельных увязанных прутьев, однако, практичней выбирать готовые сваренные сетки с окном 50*50-150*150 мм. Армировка предотвращает растрескивание цементно-песчаной плиты, а также служит удобству фиксации трубопроводов без лишних операций по установке крепежа.
Демпферная лента.
Полоса из вспененного полимера (полиэтилена, пенополистирола) толщиной 5-10 мм и высотой 10-15 см. Монтируется как обрамление стяжки по её периметру вдоль стен. Компенсирует температурные расширения греющей плиты, предотвращая её растрескивание.
Трубы.
Устройство водяного теплого пола своими руками проще реализовать, применяя сшитый полиэтилен или металлопластик. Отличный будет также в пользу меди, но она относится к дорогостоящему сегменту материалов и требует определенного уровня профессиональной подготовки для качественной инсталляции.
Раствор для стяжки.
Для заливки подойдет обычная цементно-песчаная смесь, но с внесенными в неё профильными модифицирующими присадками. Еще надежней взять готовые целевые строительные составы, широко представленные в торговой сети. Они дают минимальную усадку и рассчитанны на температурные нагрузки теплого пола.
Плиточный клей.
Традиционно в качестве финишного напольного покрытия ТП (при «мокром» способе) используется керамическая плитка. Ее установка также должна осуществляться на специальный клей, имеющий пометку «для теплых полов». В противном случае, из-за термических деформаций, декоративное покрытие постепенно начнет отслаиваться.
Использование паяльника для полипропиленовых труб для формирования штробы в пенопласте
Основные расчёты
Выполнить расчёт трубы для тёплого пола, выбрать насос и коллектор для системы отопления коттеджа поможет определение требуемой мощности системы.
Расчёт теплопотерь
Требуемая мощность тепловых контуров (М) зависит от потерь тепла (Q) и определяется по формуле:
М = Q×1,2
Тепло уходит через наружные стены, перекрытия, окна.
Чтобы определить потери, нужно знать значения термических сопротивлений (R) всех конструкций. Вычислить их легко, если разделить толщину стены или другой конструкции на коэффициент теплопроводности, свой для каждого материала. Он находится по таблице:
| Материалы | Коэффициент теплопроводности, Вт/(м°*С) |
| Железобетон | 1,7 |
| Силикатный кирпич | 0,7 |
| Керамический кирпич | 0,44 |
| Газобетон и пенобетон | 0,26 |
| Керамзитобетон | 0,4 |
| Дерево | 0,18 |
| Минеральная вата | 0,055 |
| Пенополистирол | 0,038 |
Например, если дом построен из бруса толщиной 20 см, то термическое сопротивление наружных стен вычисляется так:
0,2/0,18 = 1,11 м²°С/Вт
Если стены утеплены минеральной ватой, расчёт нужно выполнить и для неё, и для материала фасадной отделки. Сложность расчётов заключается ещё и в том, что потери тепла считаются индивидуально для каждой конструкции: из площади стен вычитают площадь проёмов, определяют тепловое сопротивление стеклопакетов и оконных профилей, учитывают мощность, необходимую для нагрева воздуха, поступающего внутрь через вентканалы и т.д.
Термическое сопротивление стены складывается из сопротивлений всех её слоёв Источник www.bazalt-most.ru
Именно поэтому правильнее будет довериться специалистам. Но особо экономные и располагающие временем домовладельцы могут воспользоваться следующей формулой:
Q = 1/R х (Тв – Тн) х S,
где S – это площадь конструкции, а Тв и Тн – температура внутри помещения и снаружи (минимальная).
Покажем на примере, как рассчитать тёплый пол. Допустим, что площадь внешних стен в комнате нашего дома из бруса 50 м², минимальная зимняя температура на улице -30°, а внутри должна быть +24°. Тогда:
Q = 1/1,11 х (24 – (-30)) х 50 = 2432 Вт
Но это ещё не все, следует учесть ориентацию комнаты по стороне света. Если она выходит на юг, оставляем значение без изменений, если на север, умножаем на коэффициент 1,1, на запад или восток – 1,05.
Затем по той же формуле отдельно вычисляем потери тепла через окна, складывая их площадь, через входную дверь, потолок, вентиляционную систему (по объёму воздуха в единицу времени). И суммируем все результаты. И так по каждой комнате, особенно если в них предполагается поддерживать разную температуру.
Подробный план дома с размерами упростит задачу Источник 2.bp.blogspot.com
Предположим, что в итоге у нас получилось 12500 Вт. Умножаем на 1,2 и получаем требуемую мощность системы 15000 Вт или 15 кВт.
Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.
При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.
Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Разновидности
Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

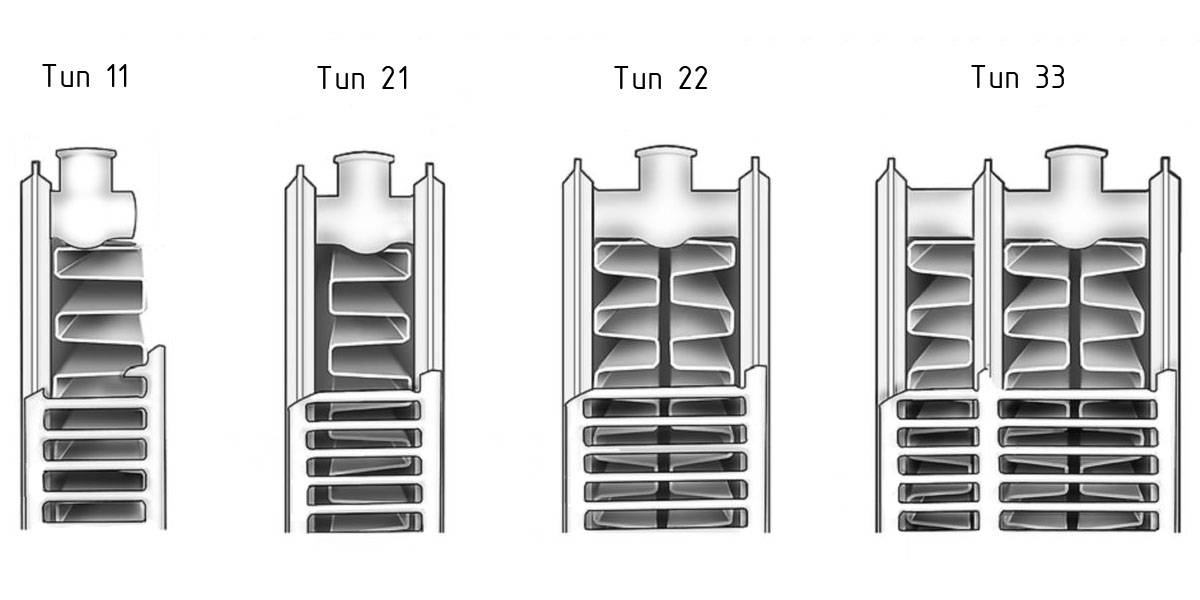

Стальные панельные батареи представлены следующими типами:
Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.
Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.
- Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
- Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.
Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).
Каждый из представленных типов может различаться по длине прибора и его высоте. На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.
