Какие бывают теплые полы

Мобильный теплый пол

Если нет возможности установить стационарную систему обогрева полов (например, при проживании на съемной квартире или на даче, в период межсезонья), то оптимальным вариантом станет применение мобильного теплого пола.

Конструктивно, мобильная система обогрева, представляет собой маты, с проложенным внутри них греющим кабелем. Конструкция матов такова, что тепло излучается вверх, перпендикулярно поверхности покрытия. Степень нагрева задается при помощи встроенного регулятора температуры.

Крепление греющего коврика к поверхности пола производиться специальными липучками, под ковролином. Подключение к электрической сети производиться при помощи штепсельной вилки. Достаточно просто включить коврик в розетку, и он готов к работе.

Благодаря своим уникальным свойствам, мобильный теплый пол может использоваться в роли вспомогательного и основного источника отопления в доме. Стоимость такого обогрева пола колеблется в пределах двух тысяч рублей за квадратный метр.

После прочтения статьи, у читателя формируется представление о том, какой теплый пол лучше, как подключить электрическую или водяную систему и как сделать теплый пол «с нуля».

голоса

Рейтинг статьи

Особенности выбора различных видов теплого пола

Для каждого вида теплого пола существует ряд специфических критериев выбора. Их нужно учитывать, чтобы добиться максимальной эффективности работы отопительной системы.

Кабельный пол

Резать кабель не рекомендуется

У кабельных систем в первую очередь нужно учитывать длину провода. Если пленочные элементы можно укоротить, то кабель резать не рекомендуется. Его нужно брать строго по размеру помещен. Укорачивание приведет к тому, что он будет работать в аварийном режиме, а это неизбежно приведет к уменьшению срока службы

При выборе кабелей необходимо обращать внимание на следующие параметры:

• диаметр сечения;
• рекомендованная высота стяжки;
• оптимальный шаг укладки;
• длину;
• мощность;

• рекомендованную площадь помещения;
• удельное тепловыделение (Вт/п.м);
• минимально допустимый радиус изгиба;
• термостойкость изоляции;
• наличие и тип защитного экрана

Нагревательные маты

У нагревательных матов должен быть экран

При их выборе нужно учитывать:

• ширину полотна —она составляет 500–1000 мм и подбирается в зависимости от размеров и конфигурации площади, на которой необходимо разложить нагревательный элемент;
• толщину мата — зависит от диаметра кабеля и материала для подложки, может достигать 50 мм;
• мощность — в среднем этот параметр варьируется в пределах 100–200 Вт/м².

У нагревательных матов должен быть экран. Он заземляется и выравнивает электрические потенциалы. Если экрана нет, при монтаже теплого пола придется устанавливать металлическую сетку, поскольку это требование содержится в правилах ПУЭ.

Выбор ИК-пленки

Важно обратить внимание на мощность

Первый критерий, который учитывают при покупке пленочного пола – это мощность. Для комфортных условий в помещении необходимо определить необходимую степень обогрева и квадратуру теплых полов. Номинальная мощность может варьироваться в пределах 100–250 Вт/м². Более точный показатель зависит от области применения системы обогрева:

• жилые комнаты и кухни в частных домах и на первых этажах — от 140 до 160 Вт/м²;
• туалеты, ванные комнаты, другие помещения с повышенной влажностью — от 150 до 180 Вт/м²;
• кухня и жилые комнаты в квартирах выше первого этажа — от 120 до 150 Вт/м²;
• лоджии, балконы, остекленные веранды и террасы — от 180 до 250 Вт/м².

Также при выборе ИК-пленки нужно учитывать дополнительные параметры:

1. Ширина рулона. Она варьируется в пределах 500–1000 мм и подбирается по площади конкретного помещения.
2. Толщина пленки. Не рекомендуется покупать ИК-полотна тоньше 3 мм.
3. Состояние карбоновых полос — необходимо поднести пленку к свету и убедиться, что нагревательные элементы не просвечиваются. Слишком тонкий слой графита — плохой признак и путь к недолговечности.
4. Цвет промежуточных полос между нагревательными блоками. Он может быть мутным или прозрачным, предпочтение лучше отдавать пленкам с мутными промежутками, так как они прослужат дольше.
5. Способ соединения графитовых полос с токопроводящей сеткой. В большинстве случаев в этих целях используют серебро, которое добавляют в графитовую пасту. При использовании такой технологии существует риск быстрого отслоения шины.

Пленочный электрический пол

Пленочные типы электропола с обогревом работают на нагревателе в виде углеродной пленки. Система работает от сети, вырабатывая инфракрасные лучи и анионы, выделяемые параллельно.

Особенно стоит отметить удобство применения в сложных случаях, когда стационарную систему поставить не удается, а существующего отопления в помещении не хватает на его комфортный и достаточный прогрев.

Также модель пленочного пола пригодится в условиях съемного жилья. Установка пленочного теплого пола под ковры или покрытие осуществляет липкой лентой. Есть штепсель, при включении в розетку которого система моментально начинает работать.

Преимущества

Пленочные электрополы универсальны под любой финишной отделкой. Владелец может выбрать кафель, панели из ламината или винила. Потребитель покупает полы в виде матов, внутри которых есть нагревательный элемент – провод. Тепло излучается вверх. Строго перпендикулярно поверхности размещения. Также пленка может быть прикреплена к изнанке ковра, есть терморегулятор, который дает преимущество в виде отключения тепла в жаркое время года.

Недостатки

Пленочные полы с обогревом имеют слишком много контактов скрытого типа. Для надежности и безопасности использования система должна быть тщательно протестирована, а покрытие сверху укладывается строго по выверенным технологиям.

Также при монтаже контура пленочного пола нужно потратить большие суммы на коннекторы, без которых невозможно получить хороший и достаточный контакт между пленкой и кабелем. Если напольное покрытие будет плотным (плитка, кафель), то нужно заливать стяжку. Слой клея под покрытием должен быть от 1,5 сантиметров.

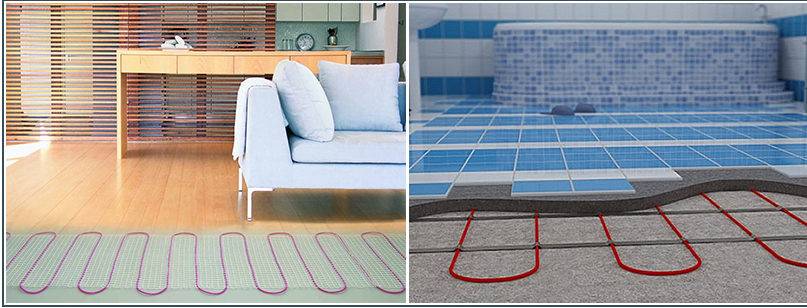

Виды электрических теплых полов

На сегодняшний день электрический теплый пол является наиболее распространенным. Есть два вида полов: “мат” и “кабель”.

Теплый пол – мат

Представляет из себя кабель сечения 2мм в диаметре. Кабель кладется и закрепляется на самоклеящуюся сетку, в результате общая толщина конструкции составляет всего 2,8 мм. В таком виде он и поступает к потребителям. Преимущество теплого пола – кабеля это непосредственный монтаж под плитку. Он идеально подойдет для маленькой комнаты размером до 12 кв.м.

Такие маты являются одной из разновидностей кабельных теплых полов и применяются в основном для укладки под плитку. Подогрев осуществляется с помощью кабеля меньшего сечения. Нижняя сторона мата покрыта тонким слоем клея, поэтому при монтаже становится не нужна клейкая монтажная лента. Если маты планируется использовать не только с плиткой, но и с другими материалами (линолеум, ламинат), в этом случае необходимо делать стяжку, толщиной до 30 мм.

Теплый пол кабель

Представляет из себя кабель сечения 2мм в диаметре. Такой пол хорошо применять в комнатах с большой потерей тепла. Монтируется он непосредственно в стяжку. При его монтаже применяют два вида кабеля, двухжильный и одножильный. Для жилых помещений желательно использовать двужильный кабель.

Рассматривая виды теплых полов и их отличия, следует помнить, что основным источником тепла в таких системах служит провод, с помощью которого и выполняется обогрев. В данном случае монтаж считается более сложным, поскольку провод требуется укладывать самостоятельно, а затем нужно еще и заливать полы. Толщина стяжки составляет не менее 50 мм, что приводит к уменьшению высоты потолков в помещении.

В использовании кабельных полов имеются определенные ограничения. Например, их запрещено укладывать под мебелью и другими тяжелыми предметами. Основным преимуществом кабеля считается возможность его укладки в любой конфигурации, что дает возможность обогрева нестандартных полов.

Инфракрасный пленочный пол

Уникальный принцип работы пленочных полов сделал их чрезвычайно популярными среди широких масс потребителей. Данные системы эффективнее, экономичнее и безопаснее кабельных электрических полов.

В процессе работы пленочных полов выделяется тепловая энергия в инфракрасном диапазоне. Волны излучения относятся к длинным и нагревают не воздух, а окружающие предметы. Те, в свою очередь, выступая в качестве вторичного источника тепла, нагревают воздушное пространство помещения. Таким образом, человек начинает ощущать тепло еще до того, как прогреется воздух.

Конструкция инфракрасного пленочного пола представляет собой тончайший слой нагревательного элемента, уложенного между слоями полимерной пленки. Сам пленочный материал является прочным, гибким, износоустойчивым, обладает хорошими диэлектрическими свойствами. В зависимости от состава используемого материала, ИК-пол может быть углеродным, то есть, карбоново-графитным или биметаллическим, с использованием меди и алюминия.

Инфракрасный карбоновый пол

Выполнен в виде стержневой конструкции, обогревающей помещение инфракрасными лучами. Принцип действия такой же, как и у пленочных полов, то есть, нагревается не воздух, а окружающие предметы.

Система включает в себя карбоновые стержни, соединенные между собой с помощью силового провода в виде легко сгибающихся матов. Ширина готовой полосы составляет примерно 0,8 м, расстояние между стержнями – 10 см. Максимальная длина одной полосы – не более 25 м. Стержни состоят из карбона, серебра и меди. Первый элемент является основным, поскольку тепло при подаче напряжения выделяется именно из него. Параллельное соединение конструкции дает возможность продолжения работы, если из строя вышел один или несколько нагревательных элементов.

В систему всех без исключения теплых электрических полов входит температурный датчик и терморегулятор, с помощью которого задается нужный температурный режим.

Виды теплых полов

Системы обогрева помещения типа «теплый пол», классифицируются на группы, по типу применяемого теплоносителя и способу управления нагревом, а также на подгруппы – по конструктивным отличиям.

По типу теплоносителя:

• Водяные. В качестве источника тепловой энергии применяется вода (из системы горячего водоснабжения в квартире или от нагревательного котла в частном доме).
  • С деревянным перекрытием в качестве основы.
  • С применением бетонной стяжки.
  • Без использования стяжки.
• Электрические. Нагрев устройства происходит при прохождении электрического тока через сопротивление нагревательных элементов и выделение части его энергии в виде тепла.
  • Кабельные.
  • Пленочные (инфракрасные).
  • Нагревательные маты.
  • Мобильный теплый пол (электроковер).

По управлению температурным режимом:

• С ручным или механическим управлением. Температурный режим задается при помощи поворота ручки механического термостата или включения клавиши определенного режима работы.
• С цифровой регулировкой температуры. При помощи специального датчика теплого пола, можно, нажатием клавиш, задать требуемую температуру, которая и будет поддерживаться в процессе работы нагревателя.
• С программным управлением. Специальная программа, позволяет задать температурный режим на несколько дней или недель вперед. Контроллер автоматически будут выставлять температурный режим, в соответствии с записанными в него пользователем в него параметрами.

Водяной пол

Смонтировать теплый пол от газового котла и пустить по трубам теплоноситель непрофессионалу достаточно тяжело. Потребуется просчитать необходимую мощность оборудования, которая позволит обогреть полноценно помещения. Однако стоимость эксплуатации представленной разновидности полов значительно меньше. Именно по этой причине водяные теплые полы пользуются популярностью.

При монтаже сначала потребуется подготовить основание. Снимается старое покрытие до самого фундамента. Далее потребуется приобрести утеплительный материал. Это может быть пенополистирол. Его толщина должна составлять не менее 4 см, а лучше еще больше. Если этого не сделать, часть тепла будет уходить вниз. Затраты на оплату энергоносителей в этом случае будут значительные.

После монтажа труб, подключения их к котлу (монтируется специальный узел теплого пола), потребуется залить систему цементно-песчаной стяжкой. Слой должен составить 5-7 см

При этом важно выдержать все условия создания стяжки. В противном случае она растрескается, работу потребуется переделывать

Вся система приподнимет уровень пола на 10-20 см. Если потолки в помещении невысокие, такой подъем пола будет ощутимым.

Подготовка основания

Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.

По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.

Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.

 Укладка теплоизоляции

Функция теплоизоляционного изделия — минимизация потерь тепла.

Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.

Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.

Установка терморегулятора

Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.

 Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.

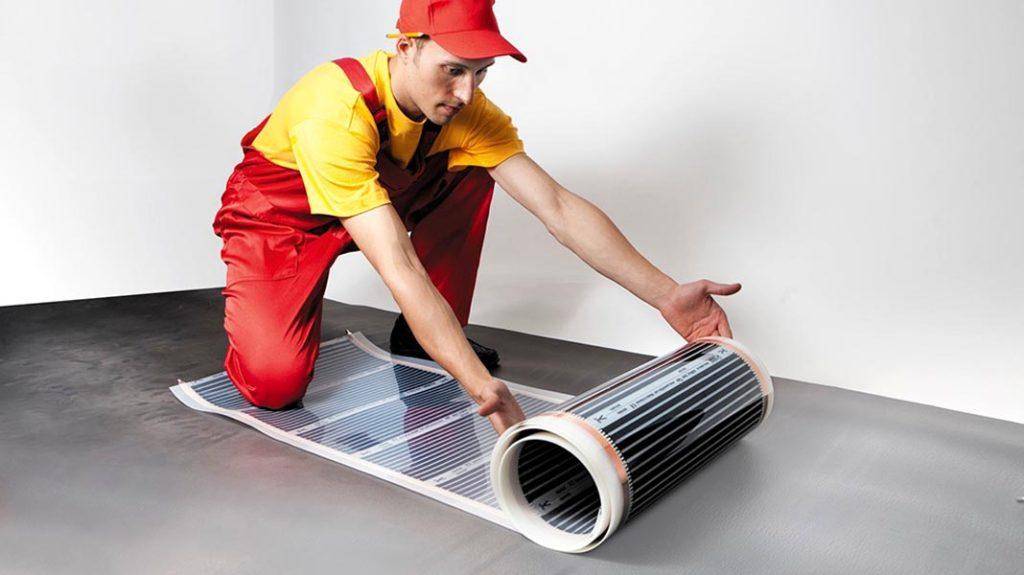

Укладка нагревательных элементов

ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен.  Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.

При необходимости плёнку можно разрезать по имеющимся там линиям.

Подключение

Процесс подключения инфракрасной плёнки состоит из нескольких этапов:

1. Подключается термодатчик — он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.

Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.

Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.

Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.

После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.

Монтаж водяного тёплого пола

Перед работами по монтажу водяного тёплого пола подготавливается схема укладки труб и составляется список необходимого материала.

Пошаговый процесс установки греющего пола выглядит так:

1. Подготовка основания — при наличии трещин и больших перепадов, их следует заделать специальным раствором, или залить тонкий слой черновой стяжки.
2. Монтаж коллекторного шкафа со всем надлежащим оборудованием — это рекомендовано сделать до укладки «пирога» пола, та как данные работы являются грязными, и приведут к образованию пыли и сора.
3. Гидроизоляция — основу нужно застелить гидроизоляционным материалом для защиты от влаги.
4. Монтаж демпферной ленты — ей надо оклеить весь периметр помещения, она спасёт конструкцию от деформации при нагреве.
5. Теплоизоляция — необходимый теплоизоляционный слой на бетонный пол составляет 7 — 10 см. Отлично подходит для этой цели экструдированный пенополистирол. Есть плиты с пазами для укладки и фиксации труб.

Бывает теплоизоляционный материал с фольгированным слоем, он способствует отражению тепла в нужном направлении.

Трубы бывают:

• металлопластиковые — они сложны в монтаже, имеют большой вес, для их изгиба требуется специальное оборудование;
• полипропиленовые — обладают высокой теплопроводностью, но контур такой нуждается в надёжной фиксации, так как он склонен принимать исходную форму;
• гофрированные нержавеющие — наиболее популярны, удобны в монтаже, с высокой степенью теплопроводности и имеют разные размеры;
• медные — прочны и долговечны, но стоят дорого и произвести укладку самостоятельно трудно;
• полиэтиленовые PERT и PRX — часто используются, так как изделие упругое, с хорошими эксплуатационными характеристиками.

Монтаж труб производится согласно запланированной схеме («улитка» или «змейка»), и с установленным шагом. Фиксация контура может осуществляться к предварительно установленной армирующей сетке пластиковыми хомутами.

При укладке в качестве теплоизоляции мат с бобышками, трубы прокладываются между пазами, и тем самым надёжно закрепляются.

1. Подключение — трубы следует подсоединить к подаче и обратки тёплого пола.
2. Опрессовка пола — её нужно сделать до заливки стяжки, чтобы проверить работоспособность и наличие течи. Тестирование делается при повышенном давлением, на протяжении суток.
3. Заливка стяжки — её толщина зависит от диаметра труб, и составляет в среднем 5 — 7 см. При заливке бетонного раствора, в трубах должно присутствовать давление.

• Первое включение пола — запрещено включать систему до полного высыхания бетонного состава, на это потребуется около месяца. Чтобы не потрескалась стяжка, поднимать температуру нужно постепенно. Начиная с 20 градусов, и повышая каждые сутки на 3 — 4, пока недостигнется рабочая температура.
• Укладка финишного покрытия — материал может быть любым, главное, чтобы он сочетался с греющими системами. Хорошо соседствуют тёплые полы с керамической плиткой.

Популярные производители комплектующих

При обустройстве водяного тёплого пола выбрать нужные комплектующие несложно, так как большинство производителей таких систем, выпускают и комплектующие к ним. Кроме того, некоторые изготовители стали производить смесительные узлы, что избавляет пользователей от необходимости устанавливать отдельный циркуляционный насос.

К самым проверенным производителям, которые изготавливают полимерные трубы со сроком службы более 50 лет, относятся:

• «Valtec»;
• «De Dietrich»;
•  «Acv»;
• «Ctc»;
• «Buderus».

Помимо этого, данные компании выпускают пульты управления, что позволяет отслеживать работу системы в любом месте дома.

В заключении можно сказать, что по эффективности водяные тёплые полы превосходят другие виды отопительных приборов. Ведь, ресурс не тратится на обогрев воздуха под потолком.

Решив установить нагревательные полы, внимательно изучите все возможные схемы монтажа данных систем, а также, как работают водяные тёплые полы в квартире или доме, чтобы подобрать оптимальный вариант для себя.

Видео пособия

8 Как работает распределитель теплого пола

Смотрите это видео на YouTube

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Кабельные теплые полы с работой от сети

Все разновидности теплого пола электрической природы изготавливаются из особых проводов, имеющих в составе сплавы. При изготовлении системы, сплавы подбираются специально так, чтобы энергия наиболее эффективно преобразовывалась в тепло. Количество тепла можно контролировать терморегулятором.

Преимущества

Достоинства электропола позволяют выбрать его как основной вид отопления в жилье:

1. Срок службы системы электрического обогрева пола существенно дольше, чем у водяных полов;
2. В процессе эксплуатации владелец тратит гораздо меньше финансов, чем при альтернативных системах обогрева. Электричество стоит немного больше, чем вода, но его потреблением контуром для отопления минимально.

Недостатки

Система электропола имеет свои недостатки:

1. В процессе работы вырабатывается электромагнитное излучение. Выбрать такую модель можно только из-за минимальной цены. Существует модель, излучающая в пределах нормы, но стоимость выше в несколько раз;
2. Оборудование системы обогрева в доме очень дорогое.

Инфракрасные тёплые полы

Рассматривая, какие бывают теплые полы, мы упомянули стержневые и пленочные модели. Оба эти варианта объединяет то, что они работают по принципу инфракрасного нагревателя. При прохождении электрического тока греющий элемент излучает электромагнитные волны (как правило, в диапазоне от 5 до 25 мкм), которые повышают температуру всех предметов, оказавшихся у них на пути. Этим инфракрасный пол похож на солнечные лучи. Токопроводящий элемент отдает свое тепло лежащему сверху напольному покрытию, а от него прогревается воздух в помещении.

Инфракрасный пленочный пол

Такой вид пола очень энергоэффективный, так как способен преобразовывать почти 95 процентов излучаемой им энергии в тепло.

Он гораздо экономичнее кабельных моделей и нагревает любую поверхность в течение нескольких минут. В случае механического повреждения из строя выходит лишь поврежденный сегмент, в то время как остальная система продолжает исправно функционировать и большой потери тепла не происходит.

Варианты теплых полов, использующих для обогрева инфракрасное излучение, весьма разнообразны: производители предлагают различные пленочные резисторы с использованием карбоновых волокон или графитового напыления, различных металлических сплавов, а также стержневые модели. Все они являются экологически чистыми и практически не создают электромагнитных полей.

Электрические виды теплых полов требуют тщательного подбора финишного напольного покрытия. Для кабельного пола и термоматов лучше всего подойдет керамическая плитка, керамогранит или ламинат. Инфракрасную пленку и карбоновые стержни можно использовать под ковролин, линолеум, ламинат и дерево, т. е. под те материалы, которые хорошо накапливают тепло и постепенно отдают его в окружающее пространство.

Особенности

В деревянном доме можно устанавливать и водяной, и электрический теплый пол. Чаще всего в деревянных домах применяется конструкция, когда нагревательный кабель монтируется в воздушную подушку под покрытием. Это объясняется тем, что перекрытия деревянного дома, в большинстве случаев, не рассчитаны на вес бетонной стяжки.

В период межсезонья, эксплуатируя стандартные отопительные системы в деревянном доме, случаются такие ситуации, когда обогревать весь домне выгодно. Тем не менее, отключить котел и оставить без обогрева детскую и спальню, хозяева не желают.

Большинство людей справляются с этой проблемой за счет мобильных кондиционеров. Они могут легко работать как на охлаждение, так и на обогрев. Некоторые владельцы деревянных домов устанавливают в отдельных комнатах системы теплого пола, но этот шаг не совсем рационален.

Выбирая ту или иную систему, мало кто знает, что водяной вариант будет создавать на деревянные перекрытия избыточную нагрузку. Именно поэтому их не следует монтировать в деревянных сооружениях.

Можно устанавливать электрические полы под деревянный тип, но при этом необходимо придерживаться некоторых требований безопасности:

• напольная доска или другое деревянное покрытие должно иметь толщину не более 22 мм;
• необходимо равномерно распределить по всей площади нагревательный кабель;
• удельная мощность такого варианта не должна превысить 130 Вт/м2;
• монтируя такие отопительные системы, надежно защищайте ее от влаги.

Ели придерживаться вышеуказанных инструкций, то подогрев будет полностью безопасным. Также не будет растрескивания и повреждения деревянного полотна.

Чтобы облегчить удобство эксплуатации электрического пола, предусмотрите монтаж электронного термостата с температурным датчиком, который будет определять степень подогрева воздуха и поверхности покрытия. Также в его задачу будет входить ограничение максимальной температуры под самим покрытием до +40° С.

Важно: Делая монтаж, помните, что любое деревянное перекрытие не сможет выдерживать большую нагрузку от веса бетонной стяжки. Именно поэтому применяют на черновой пол теплоизолятор, а он, в свою очередь имеет разделение деревянными брусками так, чтобы создалась воздушная подушка минимальной высотой 30 мм

Только потом укладывается алюминиевая фольга или оцинкованная сетка. И еже поверх них осуществляется укладка нагревательного кабеля.

При укладке чистового варианта на опорные бруски, важно сделать так, чтобы по углам комнаты образовались вентиляционные отверстия

Чтобы не повредить отопительную систему в деревянном доме, стоит делать влажную уборку моющим пылесосом, который не будет оставлять большое количество влаги.

Помимо всего прочего, чтобы использовать отопительную систему рационально и эффективно, не рекомендуется класть сверху толстые ковровые покрытия, которые полностью скроют его поверхность.

Пленка

Решить, какой теплый пол лучше – инфракрасный или кабельный, невозможно без тщательного рассмотрения принципа действия инфракрасного устройства. Оно более сложное по конструкции, чем решение с проводом, но, обладает определёнными достоинствами. Принцип обогрева комнаты здесь состоит в том, что нагревательный элемент не служит единственным источником тепла. Он излучает инфракрасные волны, которые, в свою очередь, способны нагревать все предметы, встречающиеся у них на пути. Таким образом, потенциальными источниками тепла будут все предметы меблировки в комнате. Кроме того, есть и другие плюсы у этого решения:

• Простота укладки – не требуется стяжка, дополнительные конструкции и на полу и так далее.
• Высокая скорость выхода на режим обогрева – всего пара минут.
• Легкость в конфигурировании обогревающего контура.
• Минимальная толщина всех составляющих конструкции.
• Малый вес.
• Высокая надежность устройства.
• Инфракрасное излучение благотворно влияет на здоровье по утверждениям некоторых медиков.

Однако, минусов у таких приборов достаточно много. Некоторые из них могут стать очень критичными при выборе:

• Необходимость укладки дополнительного слоя изолирующего материала при монтаже в стяжку или слой плиточного клея.
• Высокое потребление электроэнергии в случае, если плёнка выступает основным типом отопления.
• На пленочные детали не рекомендуется ставить тяжелые предметы меблировки.
• Отсутствие теплового аккумулятора в виде стяжки. Соответственно, после выключения электричества комната начинает остывать немедленно.
• Более сложный монтаж по сравнению с кабелем.

Несмотря на большое количество недостатков, в некоторых случаях такие устройства могут стать идеальным решением. Например, если вам нужно дополнительное отопление или временный обогрев на застеклённом балконе или лоджии.

Решить, какой из представленных в материале вариантов лучше, однозначно нельзя. Они достаточно эффективны и примерно равны по этому показателю. Однако, некоторые из характеристик у приборов отличаются. Поэтому выбирать следует, исходя из поставленных задач – для основного источника тепла лучше подходит провод, а в качестве дополнительного обогрева можно выбрать пленку. При этом, имеет значение и необходимость заливки стяжки – если она нужна, то целесообразнее выбрать кабель, а в случае ее отсутствия можно остановить свой выбор на пленочных приборах.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• “Гребенка” и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.
